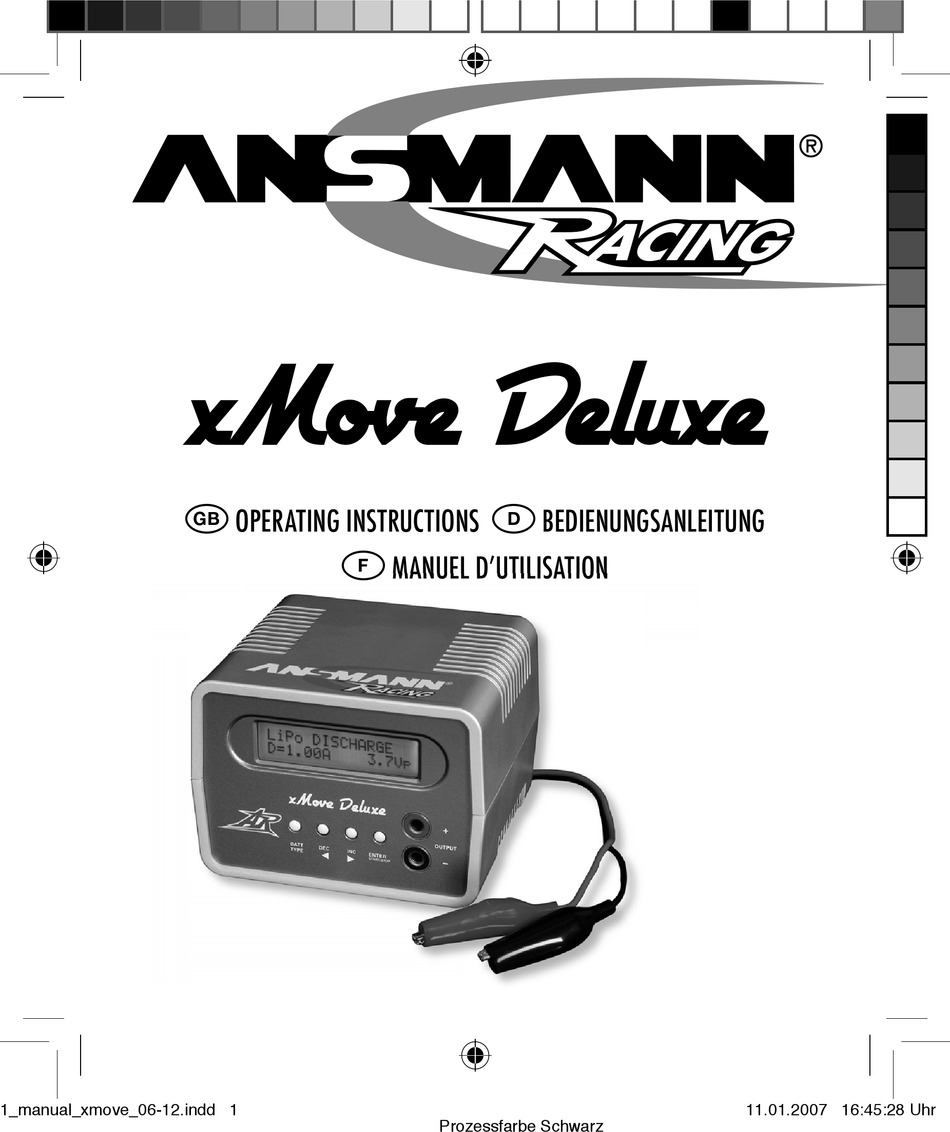

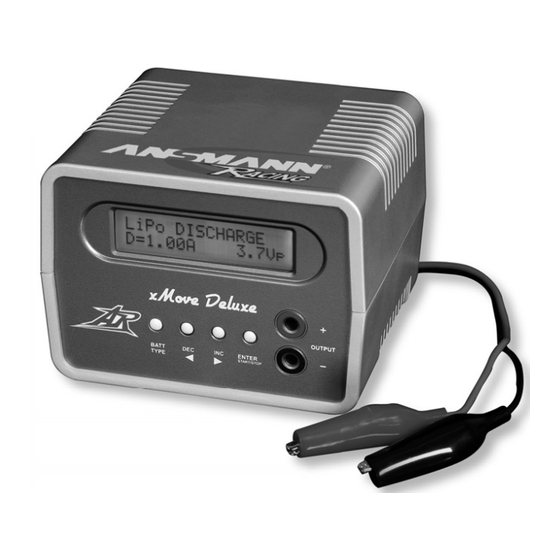

- Seite 1 Deluxe OPERATING INSTRUCTIONS BEDIENUNGSANLEITUNG MANUEL D’UTILISATION 1_manual_xmove_06-12.indd 1 1_manual_xmove_06-12.indd 1 11.01.2007 16:45:28 Uhr 11.01.2007 16:45:28 Uhr Prozessfarbe Schwarz Prozessfarbe Schwarz...
- Seite 14 Dank, dass Sie sich für das Ladegerät von ANSMANN RACING entschieden haben. Mit Ihrem neuen steht Ihnen nun ein Ladegerät zur Verfügung mit welchem Sie sowohl die klassischen NiCd-, NiMH- und PB Akkus wie auch die neuen LiIon- und LiPo Akkus, unabhängig vom Stromfestnetz, aus einer Autobatterie oder einer anderen 11-15 V DC Spannungsversorgung aufladen sowie regenerieren...
-
Seite 15: Sicherheits- Und Vorsichtsmassnahmen
! Gerät nicht abdecken. Für ausreichende Kühlung sorgen. Nicht direkter Sonneneinstrahlung aussetzen. ! Nicht mehrere Akkupacks gleichzeitig laden. ! Nur Zellen gleichen Typs und Kapazität als Akkupack aufladen. ! Akku, Ladegerät und Leitungen von brennbaren Gegenständen fernhalten. TECHNISCHE DATEN xMove Deluxe Art. Nr. 153000020 Betriebsspannung: 11-15 V DC Akku Typen:... -
Seite 16: Anschlüsse
ANSCHLÜSSE 1. Eingangsklemmen (Krokodilklemmen) rot = plus, schwarz = minus zum Anschluss an der 11 – 15 V DC Spannungsversorgung 2. Ausgangsbuchsen (Bananenbuchsen) rot = plus, schwarz = minus zum Anschluss des Akkus 3 4 5 6 2 BEDIENELEMENTE 3. Taste “BATT / TYPE“ zur Auswahl des zu ladenden Akkutyps;... - Seite 17 DISPLAY 2 Zeilen mit je 16 Zeichen 0:22 00005 NC+1.40A 9.524V 1. Zeigt die verschiedenen Akku Typen und Betriebsmodi NiCd = NiCd Akkus NiMH = NiMH Akkus LiIo = LiIon Akkus LiPo = LiPo Akkus = Blei Akkus CHG = Charge / Laden DIS = Discharge / Entladen C→D = Cycle Mode, zuerst Laden dann entladen (nur für NiCd und NiMH Akkus) C←D = Cycle Mode, zuerst Entladen dann Laden (nur für NiCd und NiMH Akkus)
-
Seite 18: Produktbeschreibung
PRODUKTBESCHREIBUNG xMove Deluxe Ladegerät ist zum automatischen Laden von NiCd-/NiMH Akkupacks mit 1 bis 14 Zellen (1,2-16,8V DC), LiIon-/LiPo Akkupacks mit 1 bis 5 Zellen (3,6-18,5V DC) oder PB Akkus mit 1 bis 6 Zellen (2,0-12 V DC) konzipiert. Durch seinen primärseitigen DC Anschluss kann dieses Ladegerät, unabhängig vom Stromfestnetz, aus einer Autobatterie oder einer anderen 11-15 V DC Spannungsversorgung betrieben werden. -
Seite 19: Funktion
Entladung abgeschlossen LiPo 2,8 V / cell ± 10% • PB 1,8 V / cell ± 10% INBETRIEBNAHME xMove Deluxe Schließen Sie das Ladegerät über die Krokodilklemmen an eine geeignete 11-15 V DC Spannungsversorgung an. Hierbei achten Sie bitte auf die richtige Polarität : rot=+ (plus), schwarz= - (minus). Bei richtigem Anschluss ertönt ein akustisches Signal und das Display zeigt das Lademenü... - Seite 20 NiCd-AKKUS, NiCd CHARGE Zuerst drücken Sie die Taste “BATT TYPE“ bis im Display “NiCd“ erscheint. Jetzt drücken Sie die Taste “INC“ oder “DEC“ bis “CHARGE“ angezeigt wird. Drücken der Taste “ENTER“ bestätigt die Einstellung “CHARGE“ und wechselt zur Kapazitätsanzeige “CAP“. Die Akkukapazität kann hier über die Tasten “INC“...
- Seite 21 Ist der CYCLE Mode beendet ertönt ein akustisches Signal und das Display zeigt, je nachdem welcher Mode verwendet wurde, die zuletzt entladene Kapazität(Mode C->D) oder die zuletzt eingeladene Kapazität(Mode C<-D) an. Einstellungen und die zugehörige Anzeige im Display sehen Sie in der nachfolgenden Grafik: NiCd CHARGE NiCd DisCHARGE NiCd Cycle C->D 5...
- Seite 22 LiION-AKKUS, LiIo CHARGE Zuerst drücken Sie die Taste “BATT TYPE“ bis im Display “LiIo“ erscheint. Jetzt drücken Sie die Taste “INC“ oder “DEC“ bis “CHARGE“ angezeigt wird. Drücken der Taste “ENTER“ bestätigt die Einstellung “CHARGE“ und wechselt zur Akkukapazität “C“ Diese kann über die Tasten “INC“ und “DEC“ von 100mAh bis 5000mAh eingestellt werden.
-
Seite 23: Zellenspannung
LiPO-AKKUS Die Menüführung bei LiPo entspricht der Vorgehensweise bei LiIon Akkus. Es wird lediglich in der Zellenspannung und Enladeschlussspannung unterschieden. ZELLENSPANNUNG: LiIon = 3,6 V / Zelle LiPo = 3,7 V / Zelle ENTLADESCHLUSSSPANNUNG: LiIon = 2,6 V / Zelle LiPo = 2,8 V / Zelle Einstellungen und die zugehörige Anzeige im Display sehen Sie in der nachfolgenden Grafik: Lipo CHARGE Lipo DisCHARGE... - Seite 24 PB-AKKUS, PB CHARGE Zuerst drücken Sie die Taste “BATT TYPE“ bis im Display “PB“ erscheint. Jetzt drücken Sie die Taste “INC“ oder “DEC“ bis “CHARGE“ angezeigt wird. Drücken der Taste “ENTER“ bestätigt die Einstellung “CHARGE“ und wechselt zum Ladestrom “C“. Dieser wird über die Tasten “INC“ und “DEC“ von 0,1 A bis 5.0 A eingestellt werden.
-
Seite 25: Fehlermeldungen Und Fehlerbehebung
1x Bedienungsanleitung HAFTUNGSAUSSCHLÜSSE Die in dieser Bedienungsanleitung enthaltenen Informationen können ohne Vorankündigung geändert werden. ANSMANN RACING übernimmt keine Haftung für direkte, indirekte, zufällige oder sonstige Schäden oder Folgeschäden, die aus dem Gebrauch oder durch die Verwendung der in dieser Bedienungsanleitung enthaltenen Informationen entstehen. - Seite 38 NOTICE/NOTIZEN 1_manual_xmove_06-12.indd 38 1_manual_xmove_06-12.indd 38 11.01.2007 16:46:09 Uhr 11.01.2007 16:46:09 Uhr Prozessfarbe Schwarz Prozessfarbe Schwarz...
