Anschlussmöglichkeiten
Insert Stecker
Stereo
Dip=Send
Ring=Return

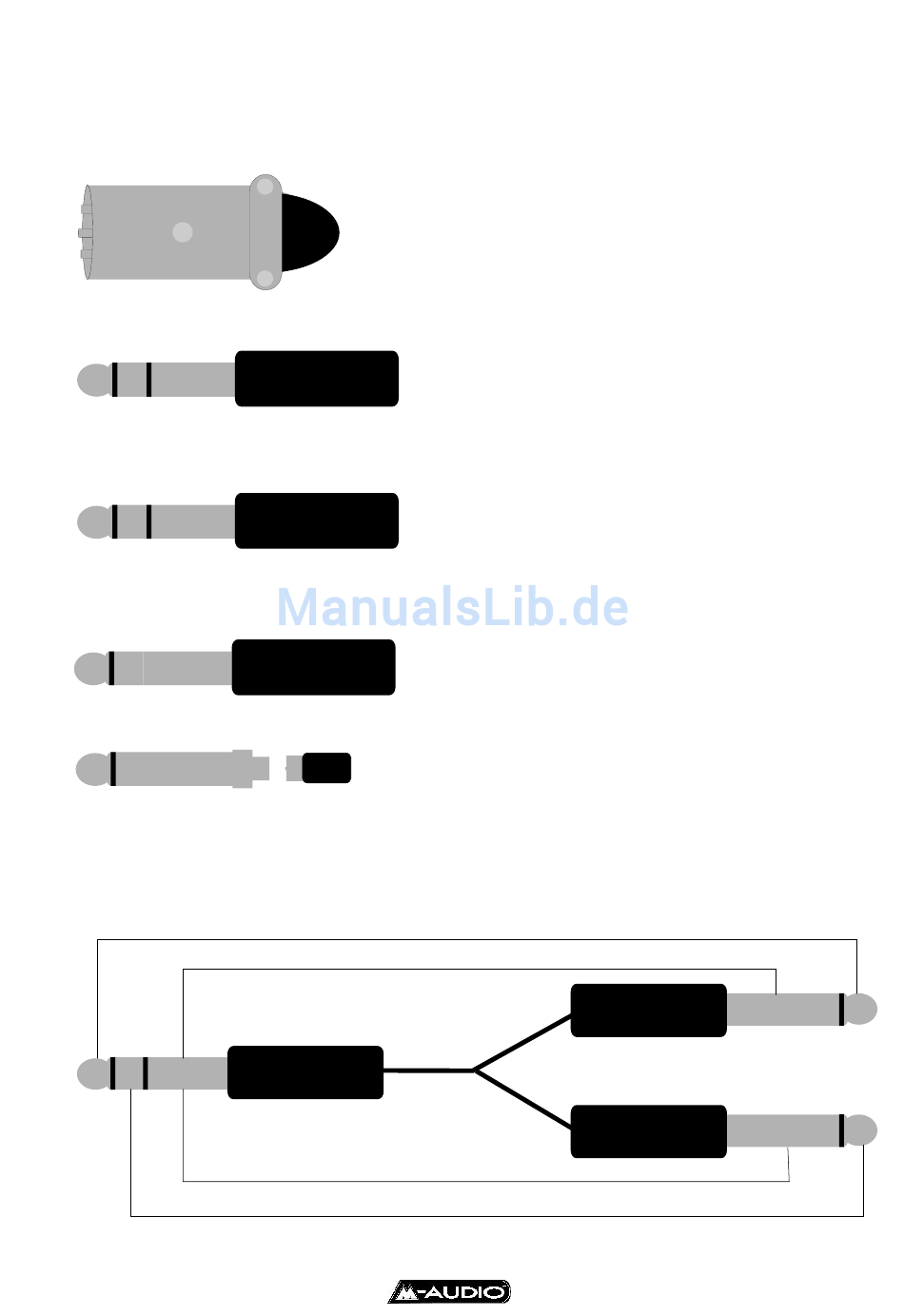

Abb. 1: XLR Stecker für
Abb. 2: Stereo Klinkenstecker für
Abb. 3: Anschluss symmetrisch für
Abb. 4: Anschluss unsymmetrisch
Abb. 4: Anschluss unsymmetrisch
Abb. 6: Insert Kabel
www.m-audio.de
(Phantomgespeisung)
Pin1= Schirm
Pin2= + Phase
Pin3= - Phase
Aux Ins (Stereo)
DIP= Linker Kanal
Ring= Rechter Kanal Kanal
Ground= Schirm
Line Ins (Mono)
DIP= + Phase
Ring= - Phase
Ground= Schirm
über Cinch-Klinke Adapter
Mikrofone
Send Stecker
Mono
Return Stecker
Mono
