Seite 1 In diesem Text werden folgende Marken verwendet: Dell, das DELL-Logo, Inspiron, Dell Precision, Dimension, OptiPlex, Latitude, PowerEdge, PowerVault, PowerApp und Dell OpenManage sind Marken der Dell Inc.; Intel, Pentium und Celeron sind eingetragene Marken der Intel Corporation; Microsoft, Windows, Windows Server, MS-DOS und Windows Vista sind Marken oder eingetragene Marken der Microsoft Corporation in den USA und/oder in anderen Ländern.
Seite 2: Vorderansicht

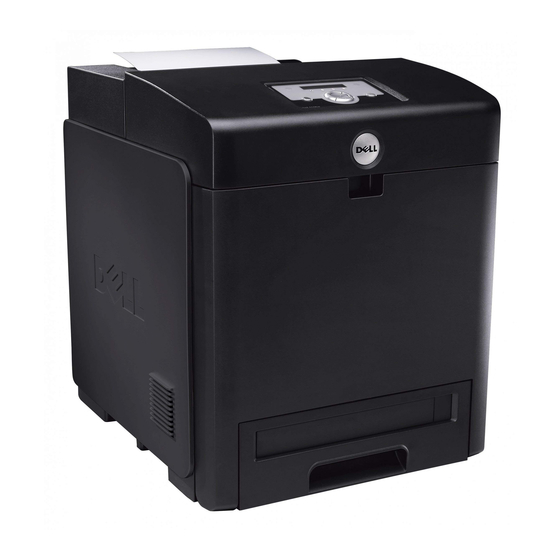

Zurück zur Inhaltsseite Dell™ 3130cn Color Laser Printer Benutzerhandbuch Klicken Sie auf die Links auf der linken Seite, um Informationen zu den Funktionen, Optionen und zur Bedienung des Druckers zu erhalten. Informationen zu weiteren mit dem Drucker gelieferten Dokumentationsmaterialien finden Sie unter "Wo finde ich...
Seite 3: Reset-Taste
Wählen Sie Senden an im Dropdown-Menü, und klicken Sie dann im Untermenü auf Desktop (Verknüpfung erstellen). 2. Besuchen Sie die Dell Website für Verbrauchsmaterialien unter www.dell.com/supplies, oder bestellen Sie Dell Drucker- Verbrauchsmaterialien per Telefon. Wenn Sie die Dell Service-Kennzeichennummer des Druckers angeben können, ist der Vorgang besonders einfach.
Seite 4: Wo Finde Ich Was
Zurück zur Inhaltsseite Wo finde ich was HINWEIS: Die folgenden Optionen müssen Sie gesondert erwerben. USB-Kabel Ethernet-Kabel Parallelkabel WLAN-Druckeradapter Netzwerkprotokoll-Adapter 550-Blatt-Einzug Duplexeinheit Festplatte 512 MB oder 1024 MB Speicher Wonach suchen Sie? Hier finden Sie es CD Treiber und Dienstprogramme Treiber für meinen Drucker Mein Benutzerhandbuch Die CD Treiber und Dienstprogramme enthält ein Demovideo für die Konfiguration, die...
Seite 5 Anleitung zur Problemlösung Express-Servicecode und Service- Kennzeichennummer Der Express-Servicecode und die Service-Kennzeichennummern befinden sich im Inneren der vorderen Abdeckung und außerhalb der Steuerplatinenabdeckung des Druckers. Siehe die Dell Support-Website unter support.dell.com Die Dell Support-Website support.dell.com bietet unter anderem die folgenden Online-Ressourcen: Aktuelle Treiber für den...
Seite 6 Sie erreichen die Dell Support-Website unter support.dell.com. Wählen Sie auf der Support-Seite Ihr Land aus, und machen Sie die geforderten Angaben, um Zugang zu Hilfe-Tools und Informationen zu erhalten. Zurück zur Inhaltsseite...
Seite 7: Informationen Zum Drucker
Zurück zur Inhaltsseite Informationen zum Drucker Bedienerkonsole Schutz des Druckers Die folgenden Abbildungen zeigen den Dell™ 3130cn Color Laser Printer in der Standardkonfiguration. 550-Blatt-Einzug (optional) 1 Riemeneinheit HINWEIS: Mit diesem Drucker können maximal 3 Papierfächer verwendet werden (Papierfach 1, 550-Blatt-Einzug und Multieinzug).
Seite 8 Bedienerkonsole Einzelheiten zur Bedienerkonsole finden Sie unter "Bedienerkonsole". Schutz des Druckers Zum Schutz des Druckers vor Diebstahl können Sie das optionale Kensington-Schloss einsetzen. Bringen Sie das Kensington-Schloss am Sicherheitsschlitz des Druckers an. Ausführlichere Hinweise hierzu finden Sie in der mit dem Kensington-Schloss gelieferten Bedienungsanleitung. Zurück zur Inhaltsseite...
Seite 10: Installieren Der Druck-Kassetten
Zurück zur Inhaltsseite Installieren der Druck-Kassetten Installieren der Druck-Kassetten ACHTUNG: Lesen Sie die Sicherheitshinweise in den Produktinformationshandbuch durch, bevor Sie die folgenden Maßnahmen durchführen. WARNUNG: Zum Schutz der Trommeln der Druck-Kassetten gegen helles Licht schließen Sie die vordere Abdeckung innerhalb von fünf Minuten. Wenn die vordere Abdeckung länger als fünf Minuten offen bleibt, kann die Druckqualität beeinträchtigt werden.
Seite 11 4. Ziehen Sie das orange-gelbfarbene Band vollständig aus der Kassette heraus. Es ist etwa 856 mm lang. 5. Entfernen Sie die schwarze Schutzabdeckung von der Druck-Kassette. 6. Halten Sie die Druck-Kassette an beiden Griffen fest, und schieben Sie die Kassette in den Schacht für die entsprechende Farbe.
Seite 12: Zurück Zur Inhaltsseite
Zurück zur Inhaltsseite...
Seite 13: Anschließen Des Druckers
Anschließen des Druckers Direkter Anschluss des Druckers an einen Computer Einbinden des Druckers in ein Netzwerk Verwenden der RESET-Taste Das für Ihren Dell™ 3130cn Color Laser Printer verwendete Netzwerkkabel muss die folgenden Anforderungen erfüllen: Verbindungstyp Verbindungsspezifikationen Parallel IEEE 1284 USB 2.0 WLAN IEEE802.11b/802.11g...
Seite 14: Einschalten Des Druckers
® ® ® Microsoft Windows 2000, Windows XP, Windows XP 64-Bit Edition, Windows Server 2003, Windows Server 2003 x64 ® Edition, Windows Server 2008, Windows Server 2008 64-bit Edition, Windows Server 2008 R2 64-bit Edition, Windows Vista ® Windows Vista 64-Bit Edition, Windows 7, Windows 7 64-bit Edition und Mac OS X oder höher unterstützen USB- ®...
Seite 15: Einbinden Des Druckers In Ein Netzwerk
ACHTUNG: Verwenden Sie keine Verlängerungskabel oder Mehrfachsteckdosen. ACHTUNG: Der Drucker darf nicht an ein USV-System angeschlossen werden. 2. Schalten Sie den Computer und den Drucker ein. Bei Verwendung eines USB-Kabels wird der USB-Treiber automatisch installiert. Einbinden des Druckers in ein Netzwerk So schließen Sie den Drucker an ein Netzwerk an: 1.
Seite 16: Drucken Und Überprüfen Der Seite Mit Den Druckereinstellungen
4 Ethernet-Anschluss HINWEIS: Wenn der WLAN-Druckeradapter installiert ist, können Sie den Ethernet-Anschluss für eine Kabelverbindung nicht verwenden. Um den Drucker mit dem Netzwerk zu verbinden, schließen Sie das eine Ende eines Ethernet-Kabels an den Ethernet- Anschluss auf der Rückseite des Druckers und das andere Ende an einen LAN-Drop oder -Hub an. Bei einer WLAN-Verbindung stecken Sie den WLAN-Druckeradapter in den Anschluss für den WLAN-Druckeradapter an der Rückseite des Druckers.
Seite 17: Zuweisen Einer Ip-Adresse
1. Klicken Sie auf Start® Alle Programme® Dell-Drucker® Dell 3130cn Color Laser Printer® Toolbox. Das Dialogfeld Drucker auswählen wird geöffnet. 2. Klicken Sie auf Dell 3130cn Color Laser PCL 6, der unter Druckername aufgeführt ist, und klicken Sie dann auf OK. Die Toolbox wird geöffnet.
Seite 18: Bei Verwendung Der Toolbox (Für Ipv4-Modus)
1. Klicken Sie auf Start® Alle Programme® Dell-Drucker® Dell 3130cn Color Laser Printer® Toolbox. Das Dialogfeld Drucker auswählen wird geöffnet. 2. Klicken Sie auf Dell 3130cn Color Laser PCL 6, der unter Druckername aufgeführt ist, und klicken Sie dann auf OK. Die Toolbox wird geöffnet.
Seite 19: Überprüfen Der Ip-Einstellungen
Die IP-Adresse wird Ihrem Drucker zugewiesen. Zur Überprüfung der Einstellung öffnen Sie den Webbrowser auf einem beliebigen Computer, der an das Netzwerk angeschlossen ist, und geben Sie die IP-Adresse in die Adressleiste des Browsers ein. Wenn die IP-Adresse korrekt eingerichtet wurde, wird das Dell Printer Configuration Web Tool in Ihrem Browser angezeigt.
Seite 20 Web Tool abrufen. Geben Sie einfach die IP-Adresse jedes Druckers im Netzwerk ein, um die jeweilige Inventar-Kennzeichennummer anzuzeigen. Sie können das Dell Printer Configuration Web Tool auch verwenden, um Drucker-Einstellungen zu ändern und Drucktrends zu verfolgen. Als Netzwerkadministrator können Sie die Einstellungen eines Druckers problemlos mit Ihrem Web-Browser auf einen Drucker oder alle anderen Drucker im Netzwerk kopieren.
Seite 21: Dell Printer Configuration Web Tool
Die Seite mit Druckereinstellungen wird ausgedruckt. Bei Verwendung der Toolbox (für IPv4-Modus) HINWEIS: Bei Verwendung des IPv6-Modus verwenden Sie die Link-Local-Adresse, um das Dell Printer Configuration Web Tool zu öffnen. (Zur Überprüfung einer Link-Local-Adresse lesen Sie "Drucken und Überprüfen der Seite mit den Druckereinstellungen".) 1.
Seite 22: Einrichten Des Web-Browsers
Passwort einstellen Mit dem Menü Passwort einstellen können Sie das Dell Printer Configuration Web Tool sperren, indem Sie ein entsprechendes Passwort einrichten. Auf diese Weise können Sie verhindern, dass andere Benutzer unbeabsichtigt Änderungen an den von Ihnen ausgewählten Druckereinstellungen vornehmen.
Seite 23: Format Der Seitenanzeige
Oberer Frame Oben auf jeder Seite befindet sich der obere Frame. Wenn das Dell Printer Configuration Web Tool aktiviert ist, werden der aktuelle Status und die Spezifikationen des Druckers auf jeder Seite im oberen Frame angezeigt. Der obere Frame enthält die folgenden Angaben:...
Seite 24: Ändern Der Einstellungen Von Menüoptionen
Ändern der Einstellungen von Menüoptionen In manchen Menüs können Sie die Druckereinstellungen über das Dell Printer Configuration Web Tool ändern. Wenn Sie auf diese Menüs zugreifen, wird das Authentifizierungsfenster auf dem Bildschirm angezeigt. Geben Sie einen Benutzernamen und ein Passwort für den Drucker-Administrator gemäß den Eingabeaufforderungen des Dialogfelds ein.
Seite 25 "PS-Einstellungen" "PCL-Einstellungen" "Sichere Einst." "Papierstärke" "Druckereinstellungen" "BTR einstellen" "Fixierer einst." "Automatische Registrierungs-einstellung" "Farbregistrierungs-einstellung" "Druckerwartung" "Höhenlage einst." "Vorgaben rücks." "Lagerung"*1 "Kein Dell-Toner" "Druckzähler initialisieren" "Web-Link-Anpassung" "Druckserver-Einrichtungsseite" "Druckserverberichte" "NetWare-Einrichtungsseite" "E-Mail-Warnung-Einrichtungsseite" "Allgemeine Informationen" "Port-Einstellungen" "Funknetzwerk" "TCP/IP" "NetWare" "Druckservereinstellungen" "SMB" "Druckservereinstellungen" "AppleTalk" "E-Mail-Warnung" "Bonjour (mDNS)"...
Seite 26 Werte: Cyan-Tonerkassette Füllstand Magenta-Tonerkassette Füllstand Gibt die verbleibende Tonermenge in jeder Druck-Kassette in Prozent an. Wenn eine Tonerkassette leer ist, wird eine Meldung angezeigt. Der Text Ruf oder Auftrag ist ein Link zur Dell Website für Verbrauchsmaterialien. Gelbe Tonerkassette Füllstand Schwarze Tonerkassette Füllstand...
Seite 27 Zeigt die Kennung des Druckauftrags. Jobbezeichnung Zeigt den Dateinamen des momentan gedruckten Auftrags. Besitzer Zeigt den Namen des Eigentümers des Druckauftrags. Host-Bezeichnung Zeigt den Namen des Host-Computers. Jobstatus Zeigt den Status des momentan gedruckten Auftrags. Host I/F Zeigt den Status der Host-Schnittstelle. Jobeingabezeit Zeigt das Datum, an dem der Druckauftrag übergeben wurde.
Seite 28 ID-Druck Zeigt an, wo die Benutzerkennung auf dem ausgegebenen Papier aufgedruckt wird. Textdruck Zeigt, ob der Drucker Daten in nicht unterstützten Druckersprachen als Text ausgibt, wenn sie empfangen werden. Bannerseitenposition Zeigt an, wo eine Bannerseite eingefügt werden soll. Bannerseiten-Fach angeben Zeigt an, welches Eingabefach für das Einfügen einer Bannerseite verwendet werden soll.
Seite 29 Zeigt eine Verknüpfung zur Nachbestellung von Verbrauchsmaterialien, auf die über Versorgungsteile bestellen bei: im linken Frame zugegriffen wird. Web-Link-Anpassung Standard Zeigt die Standard-URL (http://accessories.us.dell.com/sna), die mit Versorgungsteile bestellen bei: verknüpft werden kann. Vorzug Zeigt die Vorzugs-URL (http://premier.dell.com), die mit Versorgungsteile bestellen bei: verknüpft werden kann.
Seite 30 Druckereinstellungen Die Registerkarte Druckereinstellungen umfasst die Seiten Systemeinstellungen, Parallel-Einstellungen, Netzeinstellungen, USB-Einstellungen, PCL-Einstellungen, PS-Einstellungen und Konsoleneinstellungen. Systemeinst. Zweck: Konfigurierung der Grundeinstellungen für den Drucker. Werte: Energiesparzeitgeber-Modus 1 Stellt die Zeit bis zum Wechsel in den Energiesparmodus 1 ein. Energiesparzeitgeber-Modus 2 Stellt die Zeit bis zum Wechsel in den Energiesparmodus 2 ein. Ton "Bedienerkonsole"...
Seite 31 USB-Einstellungen Zweck: Änderung der Druckereinstellungen, die einen USB-Anschluss betreffen. Werte: Port-Status Legt fest, ob die USB-Schnittstelle aktiviert werden soll. Adobe-Protokoll Legt das PostScript-Kommunikationsprotokoll für die einzelnen Schnittstellen fest. PCL-Einstellungen Zweck: Änderung von Druckereinstellungen nur für Druckaufträge, die mit der Druckersprache PCL-Emulation gedruckt werden. Werte: Papierfach Legt das Eingabefach fest.
Seite 32 HINWEIS: In diesem Menü wird ein Passwort zum Sperren der Bedienerkonsole festgelegt. Zur Änderung des Passworts für das Dell Printer Configuration Web Tool klicken Sie im linken Frame auf Passwort einstellen, und legen Sie das Passwort fest. Druckerwartung Die Registerkarte Druckerwartung umfasst die Seiten Papierstärke, BTR einstellen, Fixierer einstellen, Automatische Registrierungs-einstellung, Farbregistrierungs-einstellung, Höhenlage einst., Vorgaben rücksetzen, Kein Dell-Toner, Druckzähler initialisieren, Speicher und Web-Link-Anpassung.
Seite 33 Die Verwendung von Druck-Kassetten von Fremdherstellern kann dazu führen, dass einige der Druckerfunktionen nicht verfügbar sind oder die Druckqualität oder die Zuverlässigkeit des Druckers beeinträchtigt ist. Wir empfehlen die Verwendung von neuen Dell-Druck-Kassetten für den Drucker. Die Dell-Gewährleistung deckt keine Probleme ab, die durch die Verwendung von Zubehörteilen, Bauteilen oder Komponenten anderer Marken als Dell verursacht werden.
Seite 34: Druckservereinstellungen
URL zur Nachbestellung wählen Wählen Sie als Verknüpfung mit Versorgungsteile bestellen bei: die Standard-URL oder die Vorzugs-URL aus. Standard Zeigt die Standard-URL (http://accessories.us.dell.com/sna), die mit Versorgungsteile bestellen bei: verknüpft werden kann. Vorzug Zeigt die Vorzugs-URL (http://premier.dell.com), die mit Versorgungsteile bestellen bei: verknüpft werden kann.
Seite 35 Zeigt den Zeitabstand für eine Zeitüberschreitung an. Unterbrechung* Vorrang für IPv6 DNS- Zeigt an, ob die Funktion 'DNS-Namensauflösung' verwendet wird. Namensauflösung* WINS-Modus Zeigt die Einstellung an, wie die WINS-Serveradresse bezogen wird. WINS-Primärserver Zeigt die Adresse des primären WINS-Servers. WINS WINS-Sekundärserver Zeigt die Adresse des sekundären WINS-Servers.
Seite 36 Zeigt an, dass ein Pre-Shared Key für die IKE-Authentifizierung verwendet wird. IKE SA-Lebensdauer Zeigt die Lebensdauer für IKE SA an. IPsec SA-Lebensdauer Zeigt die Lebensdauer für IPsec SA an. DH-Gruppe Zeigt die DH-Gruppe an. IPsec-Einstellungen Zeigt den PFS-Status an. IPv4-Adresse von Remote Peers Zeigt die IP-Adresse an, zu der eine Verbindung hergestellt wird.
Seite 37 E-Mail-Liste 1 Zeigt die in E-Mail-Liste 1 angegebenen zulässigen E-Mail-Adressen für die Funktion "E-Mail-Warnung". Versorgungswarnsignale Zeigt den Status und gibt an, ob E-Mail-Warnmeldungen in Bezug auf Verbrauchsmaterialien empfangen werden sollen. Warnsignale für Liste 1 wählen Warnsignal zur Papierhandhabung Zeigt den Status und gibt an, ob E-Mail-Warnmeldungen in Bezug auf die Papierhandhabung empfangen werden sollen. Bedienungsanruf Zeigt den Status und gibt an, ob E-Mail-Warnmeldungen in Bezug auf Wartungs-/Reparaturarbeiten empfangen werden sollen.
Seite 38 IPX ist nur verfügbar, wenn der optionale Netzwerkprotokoll-Adapter installiert ist. Die Ethernet-Einstellungen werden nicht angezeigt, wenn der optionale WLAN-Druckeradapter installiert ist. Zur Anzeige der Option ist ein optionaler Netzwerkprotokoll-Adapter erforderlich. HINWEIS: Die Einstellungen auf der Seite Port-Einstellungen werden erst beim nächsten Neustart des Druckers wirksam. Wenn Sie die Einstellungen festlegen oder ändern, klicken Sie zur Aktivierung der neuen Einstellungen auf die Schaltfläche Neue Einstellungen anwenden.
Seite 39 Gibt den zu suchenden Domänennamen an. Es können maximal 255 alphanumerische Zeichen, Punkte und Bindestriche verwendet werden. Wenn Sie mehr als einen Domänennamen festlegen, trennen Domänennamen suchen* Sie die Namen mit einem Komma oder Semikolon. Legt den Zeitabstand für eine Zeitüberschreitung mit einem Wert zwischen 1 und 60 Sekunden fest. Unterbrechung* Vorrang für IPv6 DNS- Markieren Sie das Kontrollkästchen, um die Funktion 'DNS-Namensauflösung' zu aktivieren.
Seite 40 i. Klicken Sie auf die erste Spalte von Zugriffsliste Reihe 1. ii. Geben Sie "192.168.100.10" im Feld Adresse und "255.255.255.255" im Feld Adressenmaske ein. iii. Wählen Sie Ablehnen. iv. Klicken Sie auf die erste Spalte von Zugriffsliste Reihe 2. v. Geben Sie "0.0.0.0" im Feld Adresse und "0.0.0.0" im Feld Adressenmaske ein. vi.
Seite 41 Zweck: Konfiguration genauer Einstellungen für SMB. Werte: Host-Bezeichnung Legt die Host-Bezeichnung fest (maximal 15 alphanumerische Zeichen). Wenn keine Eingabe erfolgt, bleibt die ursprüngliche Einstellung gültig. Arbeitsgruppe Legt den Namen der Arbeitsgruppe fest (maximal 15 alphanumerische Zeichen). Wenn keine Eingabe erfolgt, bleibt die ursprüngliche Einstellung gültig. Administrator-Name Legt den Administrator-Namen fest (maximal 20 alphanumerische Zeichen).
Seite 42 Geben Sie das Passwort für das POP3-Konto zur Bestätigung erneut ein. eingeben*1 Antwortadresse Gibt die E-Mail-Antwortadresse an, die bei jeder E-Mail-Warnung mitgeschickt wird. SMTP-Serveranschluss Zeigt den Status der SMTP-Server-Verbindung. E-Mail-Liste 1 Gibt geeignete IP-Adressen für die Funktion E-Mail-Warnung an (bis zu 255 alphanumerische Zeichen). Versorgungswarnsignale Markieren Sie das Kontrollkästchen, um per E-Mail Warnmeldungen in Bezug auf Verbrauchsmaterialien zu empfangen.
Seite 43 Zweck: Festlegen oder Ändern des Passworts, das benötigt wird, um vom Dell Printer Configuration Web Tool aus auf die Parameter für die Drucker-Einrichtung zuzugreifen. Das Passwort für die Bedienerkonsole wird über die Funktion Bedienungstafelsperre in den Druckereinstellungen eingestellt. Diese Seite kann auch aufgerufen werden, indem im linken Frame auf Passwort einstellen geklickt wird.
Seite 44: Druckereinstellungen Kopieren
Größe des öffentlichen Schlüssels Wählen Sie die Größe des öffentlichen Schlüssels aus. Selbstsigniertes Zertifikat erstellen Aussteller Zeigen Sie den Aussteller des selbstsignierten SSL-Zertifikats an. Signiertes Zertifikat erstellen Klicken Sie auf diese Option, um das selbst-signierte SSL-Zertifikat zu erstellen. Klicken Sie auf diese Option, um die Seite Zertifikat verwalten anzuzeigen und ein Sicherheitszertifikat zu verwalten. Zertifikat verwalten Zeigen Sie die Informationen zum SSL-Zertifikat an.
Seite 45: Papierfacheinstellungen
Die Einstellungen auf den Host in der obigen Tabelle kopieren. Damit ist das Kopieren der Einstellungen abgeschlossen. Der Zeitabstand für eine Zeitüberschreitung der Verbindung ist 60 Sekunden. Anschließend können Sie auf dieser Seite überprüfen, ob die Einstellungen kopiert wurden. Und Sie müssen auf die Schaltfläche Die Einstellungen auf den Host in der obigen Tabelle kopieren, und einen Neustart des Geräts durchführen im Dell Printer Configuration Web Tool auf dem Zieldrucker klicken, um zu überprüfen, ob die Einstellungen tatsächlich kopiert wurden oder nicht.
Seite 46 MPF-Modus Stellt das Papierformat und die Papiersorte ein, wenn Papier in den Multieinzug (MPF) eingelegt wird. Popup anzeigen Stellt ein, ob eine Popup-Meldung mit der Aufforderung, das Papierformat und die Papiersorte anzugeben, angezeigt werden soll, wenn Papier in Fach 1 eingelegt wird. Multieinzug-Papiersorte Stellt die Papiersorte des in den Multieinzug eingelegten Papiers ein.
Seite 47: Installation Optionaler Module
Zurück zur Inhaltsseite Installation optionaler Module Installation des 550-Blatt-Einzugs Installation einer Duplexeinheit Installation einer Speicherkarte Installation einer Festplatte Installation des Netzwerkprotokoll-Adapters Installation und Konfiguration des WLAN- Druckeradapters Sie können weitere Funktionen des Druckers nutzen, wenn Sie die Optionen installieren. In diesem Kapitel wird beschrieben, wie die Optionen des Druckers, z. B. die Duplexeinheit und der 550-Blatt-Einzug, installiert werden. Installation des 550-Blatt-Einzugs ACHTUNG: Wenn Sie nach der Einrichtung des Druckers den 550-Blatt-Einzug hinzufügen möchten, schalten Sie zunächst unbedingt den Drucker aus, ziehen Sie den Netzstecker, und trennen Sie alle Kabel von der Rückseite des...
Seite 48 Klicken Sie auf Start® Alle Programme® Dell-Drucker® Dell 3130cn Color Laser Printer® Toolbox. Das Dialogfeld Drucker auswählen wird geöffnet. b. Klicken Sie auf Dell 3130cn Color Laser PCL 6, der unter Druckername aufgeführt ist, und klicken Sie dann auf OK. Die Toolbox wird geöffnet.
Seite 49 10. Nachdem Sie Papier in das installierte Papierfach eingelegt haben, geben Sie die Papiersorte über die Bedienerkonsole des Druckers an. a. Drücken Sie die Taste Menu. b. Drücken Sie die Taste , bis Facheinst. angezeigt wird, und drücken Sie dann die Taste (Einstellen).
Seite 50: Installation Einer Duplexeinheit
2. Klicken Sie mit der rechten Maustaste auf das Symbol für den Drucker, der den PS-Treiber verwendet, und wählen Sie dann aus der angezeigten Liste Eigenschaften aus. 3. Klicken Sie auf die Registerkarte Geräteeinstellungen, und wählen Sie dann 2-Fach-Einheit für die Option Papierfachkonfiguration unter Installierbare Optionen aus. 4.
Seite 51 6. Halten Sie die Duplexeinheit so, dass der Anschluss über dem Steckplatz liegt, und führen Sie sie in den Steckplatz ein. HINWEIS: Vergewissern Sie sich, dass die Duplexeinheit fest sitzt und sich nicht leicht bewegen lässt. 7. Schließen Sie die Riemeneinheit, indem Sie sie nach unten ziehen. 8.
Seite 52 Klicken Sie auf Start® Alle Programme® Dell-Drucker® Dell 3130cn Color Laser Printer® Toolbox. Das Dialogfeld Drucker auswählen wird geöffnet. b. Klicken Sie auf Dell 3130cn Color Laser PCL 6, der unter Druckername aufgeführt ist, und klicken Sie dann auf OK. Die Toolbox wird geöffnet.
Seite 53: Installation Einer Speicherkarte
Windows Server 2008/Server 2008 x64 1. Klicken Sie auf Start® Systemsteuerung® Drucker. 2. Klicken Sie mit der rechten Maustaste auf das Symbol für den Drucker, und wählen Sie Eigenschaften aus. 3. Klicken Sie auf die Registerkarte Optionen, und wählen Sie dann Informationen vom Drucker einholen aus. 4.
Seite 54 2. Drehen Sie die Schraube an der Steuerplatinenabdeckung gegen den Uhrzeigersinn, und öffnen Sie die Abdeckung. 3. Halten Sie die Speicherkarte so, dass der Anschluss über dem Steckplatz liegt, und führen Sie sie in einem Winkel in den Steckplatz ein. 4.
Seite 55 Klicken Sie auf Start® Alle Programme® Dell-Drucker® Dell 3130cn Color Laser Printer® Toolbox. Das Dialogfeld Drucker auswählen wird geöffnet. b. Klicken Sie auf Dell 3130cn Color Laser PCL 6, der unter Druckername aufgeführt ist, und klicken Sie dann auf OK. Die Toolbox wird geöffnet.
Seite 56: Installation Einer Festplatte
4. Klicken Sie auf Übernehmen und dann auf OK. 5. Schließen Sie das Dialogfeld Drucker. Windows XP/XP x64/Windows Server 2003/Windows Server 2003 x64 1. Klicken Sie auf Start® Drucker und Faxgeräte. 2. Klicken Sie mit der rechten Maustaste auf das Symbol für den Drucker, und wählen Sie Eigenschaften aus. 3.
Seite 57 3. Halten Sie die Festplatte so, dass der Anschluss über dem Anschluss auf der Steuerplatine liegt, und führen Sie die Anschlüsse zusammen, indem Sie nur die untere Kante der Festplatte drücken. HINWEIS: Wenn Sie die Festplatte anschließen, muss die Anbringung der Festplatte an der Innenseite des Rahmens um die Steuerplatine erfolgen. HINWEIS: Achten Sie darauf, dass der Anschluss der Festplatte nicht heruntergedrückt wird.
Seite 58 Klicken Sie auf Start® Alle Programme® Dell-Drucker® Dell 3130cn Color Laser Printer® Toolbox. Das Dialogfeld Drucker auswählen wird geöffnet. b. Klicken Sie auf Dell 3130cn Color Laser PCL 6, der unter Druckername aufgeführt ist, und klicken Sie dann auf OK. Die Toolbox wird geöffnet.
Seite 59 Windows 7/7 x64/Server 2008 R2 x64 2. Klicken Sie mit der rechten Maustaste auf das Druckersymbol, und wählen Sie Druckereigenschaften aus. 3. Klicken Sie auf die Registerkarte Optionen, und wählen Sie dann Informationen vom Drucker einholen aus. 4. Klicken Sie auf Übernehmen und dann auf OK. 5.
Seite 60 Installation des Netzwerkprotokoll-Adapters Mit dem Netzwerkprotokoll-Adapter können Sie die folgenden Netzwerkprotokolle verwenden. Netzwerkprotokoll Unterstützte Betriebssysteme 802.1x(kabelgebunden) außer EAP- Windows Server 2003/Windows Server 2003 x64 TLS/EAP-TTLS* IPP(TCP/IP) Windows 7/Windows 7 x64/Windows Vista/Windows Vista x64/Windows XP/XP x64/Windows Server 2003/Windows Server 2003 x64/Windows Server 2008/Windows Server 2008 x64/Windows Server 2008 R2 x64/Windows 2000, Mac OS X 10.3.x/10.4.x/10.5.x IPPS Windows XP/Windows 2000, Mac OS X 10.4.x/10.5.x...
Seite 61: Installation Und Konfiguration Des Wlan- Druckeradapters
Klicken Sie auf Start® Alle Programme® Dell-Drucker® Dell 3130cn Color Laser Printer® Toolbox. Das Dialogfeld Drucker auswählen wird geöffnet. b. Klicken Sie auf Dell 3130cn Color Laser PCL 6, der unter Druckername aufgeführt ist, und klicken Sie dann auf OK. Die Toolbox wird geöffnet.
Seite 62 Für die Installation des WLAN-Druckeradapters benötigen Sie ein USB-Kabel für eine vorübergehende Verbindung während der Konfiguration (gesondert zu erweben). Vor der Installation des WLAN-Druckeradapters Führen Sie eines der folgenden Verfahren durch, um den WLAN-Druckeradapter von Dell zu installieren. Entweder Videoanweisungen (empfohlen) 1.
Seite 63 Druckereinstellungen wird angezeigt. Drücken Sie die Taste (Einstellen). Die Seite Druckereinstellungen wird gedruckt. Verfahren 2: Verwendung der Toolbox des Druckers a. Klicken Sie auf Start ® Alle Programme ® Dell-Drucker ® Dell 3130cn Color Laser Printer ® Toolbox. Das Dialogfeld Drucker auswählen wird geöffnet.
Seite 64 Klicken Sie auf Dell 3130cn Color Laser PCL 6, der unter Druckername aufgeführt ist, und klicken Sie dann auf OK. Die Toolbox wird geöffnet. c. Klicken Sie auf die Registerkarte Druckereinstellungsbericht. d. Wählen Sie Berichte aus der Liste, die links auf der Seite angezeigt wird.
Seite 65: Festlegen Der Funknetzeinstellungen
Das Fenster Funknetz-Einstellungs-Tool wird geöffnet. Folgen Sie den Anweisungen auf dem Bildschirm. HINWEIS: Weitere Informationen zur Konfiguration des WLAN-Druckeradapters finden Sie unter "Funknetzinstallation mithilfe des Funknetz-Einstellungs-Tools". Festlegen der Funknetzeinstellungen Für die Einrichtung des Druckers mit drahtlosem Anschluss müssen die Einstellungen für das Funknetz bekannt sein. Nähere Informationen zu den Einstellungen erhalten Sie von Ihrem Netzwerkadministrator. Funknetzeinstellungen SSID Legt den Namen fest, mit dem das...
Seite 66 Szenario 1. Installieren Sie einen Drucker in einem Funknetz, das bereits in Betrieb ist (wenn die Funknetzeinstellung auf Ihrem Computer bereits eingestellt ist). 1. Legen Sie die CD Treiber und Dienstprogramme in den Computer ein, um den Navigator für einfache Einrichtung zu starten. HINWEIS: Wenn das Installationsprogramm nach dem Einlegen der CD nicht automatisch gestartet wird, klicken Sie auf Start®...
Seite 67 Geben Sie den Sicherheitsschlüssel ein, und klicken Sie auf OK, sofern erforderlich. Funknetzinstallation mithilfe des Dell Printer Configuration Web Tool Szenario 1. Installieren Sie einen Drucker in einem Funknetz, das bereits in Betrieb ist (wenn die Funknetzeinstellung auf Ihrem Computer bereits eingestellt ist).
Seite 68 HINWEIS: Wenn der Computer über ein WLAN-Druckeradapter-Tool verfügt, ändern Sie die Funknetzeinstellungen mithilfe dieses Tools. Sie können die Funknetzeinstellungen auch mit dem vom Betriebssystem dafür vorgesehenen Tool ändern. Siehe Anweisungen weiter unten. Für Windows XP und Windows Server 2003: a. Wählen Sie Netzwerkverbindungen aus der Systemsteuerung aus. b.
Seite 69 3. Überprüfen Sie, dass die IP-Adresse auf dem Computer von DHCP zugewiesen wird. 4. Öffnen Sie das Dell Printer Configuration Web Tool mit einem Web- Browser. z. B.: http://168.254.1.1/ 5. Ändern Sie die Funknetzeinstellung des Druckers im Dell Printer Configuration Web Tool.
Seite 70 HINWEIS: Wenn der Computer über ein WLAN-Druckeradapter-Tool verfügt, ändern Sie die Funknetzeinstellungen mithilfe dieses Tools. Sie können die Funknetzeinstellungen auch mit dem vom Betriebssystem dafür vorgesehenen Tool ändern. Siehe Anweisungen weiter unten. Für Windows XP und Windows Server 2003: a. Wählen Sie Netzwerkverbindungen aus der Systemsteuerung aus. b.
Seite 71 Wählen Sie Tafel aus. g. Blättern Sie zurück zu IP-Adresse. h. Geben Sie die IP-Adresse mithilfe der Richtungstasten an der Bedienerkonsole manuell ein, und drücken Sie die Eingabetaste. IP-Adresse 172.031.000.041* 4. Öffnen Sie das Dell Printer Configuration Web Tool mit einem Web- Browser.
Seite 72 5. Ändern Sie die Funknetzeinstellung des Druckers im Dell Printer Configuration Web Tool. 6. Starten Sie den Drucker neu. 7. Stellen Sie die Funknetzeinstellung auf dem Computer wieder her. HINWEIS: Wenn der Computer über ein WLAN-Druckeradapter-Tool verfügt, ändern Sie die Funknetzeinstellungen mithilfe dieses Tools. Sie können die Funknetzeinstellungen auch mit dem vom Betriebssystem dafür vorgesehenen Tool ändern. Siehe Anweisungen weiter unten.
Seite 73 h. Klicken Sie auf OK, um das Dialogfeld Eigenschaften zu schließen. HINWEIS: Wenn das Betriebssystem, mit dem Sie arbeiten, eine Version vor Windows 2000 ist, erstellen Sie die Einstellungen entsprechend dem Handbuch des Funknetz-Einstellungs-Tools, das vom Hersteller Ihres Funknetzgeräts zur Verfügung gestellt wird.
Seite 74 i. Klicken Sie auf die Schaltfläche Nach oben, um die neu hinzugefügte SSID an den Anfang der Liste zu setzen. j. Klicken Sie auf OK, um das Dialogfeld Eigenschaften zu schließen. HINWEIS: Wenn das Betriebssystem, mit dem Sie arbeiten, eine Version vor Windows 2000 ist, erstellen Sie die Einstellungen entsprechend dem Handbuch des Funknetz-Einstellungs-Tools, das vom Hersteller Ihres Funknetzgeräts zur Verfügung gestellt wird.
Seite 75 Blättern Sie nach unten, und wählen Sie IP-Adresse aus. (Standardbereich für IP-Adresse: 169.254.xxx.yyy) IP-Adresse 169.254.000.041* 3. Überprüfen Sie, dass die IP-Adresse auf dem Computer von DHCP zugewiesen wird. 4. Öffnen Sie das Dell Printer Configuration Web Tool mit einem Web- Browser.
Seite 76 5. Erstellen Sie die Funknetzeinstellung des Druckers im Dell Printer Configuration Web Tool. 6. Starten Sie den Drucker neu. 7. Stellen Sie die Funknetzeinstellung auf dem Computer wieder her. HINWEIS: Wenn der Computer über ein WLAN-Druckeradapter-Tool verfügt, ändern Sie die Funknetzeinstellungen mithilfe dieses Tools. Sie können die Funknetzeinstellungen auch mit dem vom Betriebssystem dafür vorgesehenen Tool ändern. Siehe Anweisungen weiter unten.
Seite 77 i. Klicken Sie auf Nach oben, um die Einstellung an den Anfang der Liste zu setzen. j. Klicken Sie auf OK, um das Dialogfeld Eigenschaften zu schließen. HINWEIS: Wenn das Betriebssystem, mit dem Sie arbeiten, eine Version vor Windows 2000 ist, erstellen Sie die Einstellungen entsprechend dem Handbuch des Funknetz-Einstellungs-Tools, das vom Hersteller Ihres Funknetzgeräts zur Verfügung gestellt wird.
Seite 78 Netzwerkauthentifizierung: Offen Datenverschlüsselung: Deaktiviert Ad-hoc-Netz: aktiviert i. Klicken Sie auf die Schaltfläche Nach oben, um die neu hinzugefügte SSID an den Anfang der Liste zu setzen. j. Klicken Sie auf OK, um das Dialogfeld Eigenschaften zu schließen. HINWEIS: Wenn das Betriebssystem, mit dem Sie arbeiten, eine Version vor Windows 2000 ist, erstellen Sie die Einstellungen entsprechend dem Handbuch des Funknetz-Einstellungs-Tools, das vom Hersteller Ihres Funknetzgeräts zur Verfügung gestellt wird.
Seite 79 Wählen Sie Tafel aus. g. Blättern Sie zurück zu IP-Adresse. h. Geben Sie die IP-Adresse mithilfe der Richtungstasten an der Bedienerkonsole manuell ein, und drücken Sie die Eingabetaste. IP-Adresse 172.031.000.041* 4. Öffnen Sie das Dell Printer Configuration Web Tool mit einem Web- Browser.
Seite 80 5. Ändern Sie die Funknetzeinstellung des Druckers im Dell Printer Configuration Web Tool. 6. Starten Sie den Drucker neu. 7. Stellen Sie die Funknetzeinstellung auf dem Computer wieder her. HINWEIS: Wenn der Computer über ein WLAN-Druckeradapter-Tool verfügt, ändern Sie die Funknetzeinstellungen mithilfe dieses Tools. Sie können die Funknetzeinstellungen auch mit dem vom Betriebssystem dafür vorgesehenen Tool ändern. Siehe Anweisungen weiter unten.
Seite 81 Wählen Sie die Einstellung, die Sie an den Drucker senden, aus den Netzwerkoptionen aus, die in der Liste der verfügbaren Netzwerke aufgeführt sind, und klicken Sie auf Verbinden. f. Geben Sie den Sicherheitsschlüssel ein, und klicken Sie auf OK, sofern erforderlich. Funknetzeinstellung über das Dell Printer Configuration Web Tool - Erweiterte Einrichtung Zugriffspunkt (Infrastruktur, DHCP-Netzwerk) 1.
Seite 82 HINWEIS: Notieren Sie unbedingt die aktuellen Funknetzeinstellungen des Computers in Schritt d und g, damit Sie sie später wiederherstellen können. e. Klicken Sie auf die Schaltfläche Erweitert. f. Wählen Sie Nur Computer-mit-Computer-Netzwerke (Ad-hoc) aus, und schließen Sie das Dialogfeld Erweitert. g.
Seite 83 Stellen Sie sicher, dass der Computer über denselben IP-Adressbereich verfügt wie der WLAN-Druckeradapter. z. B. 169.254.xxx.zzz c. Greifen Sie mithilfe des Web-Browsers auf das Dell Printer Configuration Web Tool zu, und geben Sie dann die Einstellungen des WLAN-Druckeradapters in dem Adressfeld des Browsers ein. z. B. http://169.254.xxx.yyy/ (Die IP-Adresse des WLAN-Adapters) d.
Seite 84 vi. Klicken Sie auf die Unterregisterkarte Funknetzwerk. vii. Ändern Sie die Einstellung SSID (entsprechend Ihrer Zugriffspunkt-SSID), und ändern Sie Netzwerktyp in Infrastruktur. viii. Klicken Sie auf die Schaltfläche Neue Einstellungen anwenden. 4. Nachdem der WLAN-Druckeradapter ordnungsgemäß konfiguriert wurde, können Sie mit der üblichen Netzwerkdruckerinstallationsmethode fortfahren, um die Treiberinstallation abzuschließen. 5.
Seite 85 HINWEIS: Wenn das Betriebssystem, mit dem Sie arbeiten, eine Version vor Windows 2000 ist, erstellen Sie die Einstellungen entsprechend dem Handbuch des Funknetz-Einstellungs-Tools, das vom Hersteller Ihres Funknetzgeräts zur Verfügung gestellt wird. Für Windows Vista: a. Öffnen Sie die Systemsteuerung. b.
Seite 86 HINWEIS: Notieren Sie unbedingt die aktuellen Funknetzeinstellungen des Computers in Schritt d und f, damit Sie sie später wiederherstellen können. e. Klicken Sie auf die Schaltfläche Erweitert. f. Wählen Sie Nur Computer-mit-Computer-Netzwerke (Ad-hoc) aus, und schließen Sie das Dialogfeld Erweitert. g.
Seite 87 5. Öffnen Sie das Dell Printer Configuration Web Tool mit dem Web- Browser. z. B.: http://192.168.1.2 6. Ändern Sie die Funknetzeinstellungen des Druckers mit dem Dell Printer Configuration Web Tool. a. Klicken Sie in der linken Navigationsleiste auf Druckservereinstellungen. b. Klicken Sie auf die Registerkarte Druckservereinstellungen.
Seite 88 7. Stellen Sie die vorherigen Funknetzeinstellungen für den Computer wieder her. HINWEIS: Wenn der Computer über ein WLAN-Druckeradapter-Tool verfügt, ändern Sie die Funknetzeinstellungen mithilfe dieses Tools. Sie können die Funknetzeinstellungen auch mit dem vom Betriebssystem dafür vorgesehenen Tool ändern. Siehe Anweisungen weiter unten.
Seite 89 b. Wählen Sie Netzwerk und Internet aus. c. Wählen Sie Netzwerk- und Freigabecenter aus. d. Wählen Sie Verbindung mit einem Netzwerk herstellen aus. e. Wählen Sie die Einstellung, die Sie an den Drucker senden, aus den Netzwerkoptionen aus, die unter Verbindung mit einem Netzwerk herstellen aufgeführt sind. f.
Seite 90: Richtlinien Für Druckmedien
Zurück zur Inhaltsseite Richtlinien für Druckmedien Papier Klarsichtfolien Umschlag Etiketten Aufbewahrung von Druckmedien Übersicht der Druckmedieneinzüge und - spezifikationen Papier, Etiketten, Briefumschläge, beschichtetes Papier etc. werden als Druckmedien bezeichnet. Ihr Drucker liefert auf vielen verschiedenen Druckmedien eine qualitativ hochwertige Ausgabe. Die Auswahl der richtigen Druckmedien für den Drucker trägt zur Vermeidung von Druckproblemen bei.
Seite 91: Faserrichtung
Die Papierglätte hat direkten Einfluss auf die Druckqualität. Wenn das Papier zu rau ist, lässt sich der Toner nicht korrekt auf dem Papier fixieren, was zu einer Beeinträchtigung der Druckqualität führt. Wenn das Papier zu glatt ist, kann es Probleme bei der Papierzufuhr verursachen.
Seite 92: Auswählen Von Vorgedruckten Medien Und Briefbögen
Recycling-Papier mit einem Altpapieranteil von über 25 %, das nicht DIN 19 309 entspricht Mehrteilige Formulare oder Dokumente Die Druckqualität kann abnehmen (leere Stellen oder Flecken können im Text erscheinen), wenn auf Talkum- oder Säurepapier gedruckt wird. Papierauswahl Die korrekte Papierauswahl trägt zur Vermeidung von Papierstaus und Druckproblemen bei. So vermeiden Sie Papierstaus oder eine schlechte Druckqualität: Verwenden Sie immer neues, unbeschädigtes Papier.
Seite 93: Drucken Von Briefbögen (Vorgedrucktes Und Vorgelochtes Papier)
Drucken von Briefbögen (vorgedrucktes und vorgelochtes Papier) Informieren Sie sich beim Hersteller oder Vertreiber des Papiers, ob die von Ihnen gewählten vorgedruckten Briefbögen für Laserdrucker geeignet sind. Beim Drucken auf vorgedrucktem oder vorgelochtem Papier spielt die Seitenausrichtung eine wichtige Rolle. In der folgenden Tabelle wird die Ausrichtung für das Einlegen von Briefpapier in das Fach oder den Einzug verdeutlicht.
Seite 94: Auswahl Von Klarsichtfolien
Vermeiden Sie Fingerabdrücke auf den Klarsichtfolien. Dies kann zu einer verminderten Druckqualität führen. Bevor Sie die Klarsichtfolien einlegen, fächern Sie durch den Stapel, damit die Blätter nicht aneinander kleben. Nicht-weiße Klarsichtfolien werden von dem Drucker nicht unterstützt. Auswahl von Klarsichtfolien Der Drucker kann direkt auf Klarsichtfolien drucken, die für die Verwendung in Laserdruckern bestimmt sind.
Seite 95: Aufbewahrung Von Druckmedien
mit Metallklammern, Verschlussstreifen oder Metallfaltleisten versehen sind mit einem Sicherheitsverschluss versehen sind mit Briefmarken versehen sind freiliegende Klebeflächen aufweisen, wenn die Umschlagklappe zugeklebt oder geschlossen ist eingerissene Kanten oder umgeknickte Ecken aufweisen mit einer rauen, gekräuselten oder gerippten Oberfläche versehen sind Etiketten Der Drucker kann eine Vielzahl von Etiketten bedrucken, die für Laserdrucker entwickelt wurden.
Seite 96: Übersicht Der Druckmedieneinzüge Und - Spezifikationen
Lagern Sie Kartons mit Druckmedien nicht direkt auf dem Boden, sondern auf einer Palette oder in einem Regal. Wenn Sie einzelne Pakete mit Druckmedien außerhalb des Originalkartons aufbewahren, müssen diese auf einer ebenen Fläche liegen, damit sich die Kanten nicht aufbiegen oder rollen. Legen Sie keine Gegenstände auf den Druckmedien ab.
Seite 97: Papiersorten-Spezifikationen
MPF Fach 1 Optionaler 550-Blatt-Einzug Optionale Duplexeinheit Normal (Leicht) Normal Normal dick Deckblätter Deckblätter dick Beschichtet normal Beschichtet dick Beschichtet Japanisch J Klarsichtfolie Etikett normal Etikett dick Umschlag Postkarte Japanisch Recycling Briefkopf Vorgedruckt Vorgelocht Farbe * Mit einem Sternchen (*) markierte Werte stellen die Werksvorgabeeinstellung dar. Papiersorten-Spezifikationen Papiersorte Gewicht (g/m²)
Seite 98 Vorgelocht Farbe Zurück zur Inhaltsseite...
Seite 99: Einlegen Von Druckmedien
Zurück zur Inhaltsseite Einlegen von Druckmedien Standardpapierfach und optionales Papierfach Einlegen von Druckmedien in das Standardpapierfach und das optionale Papierfach Einlegen von Papier in den Multieinzug (MPF) Verwendung des Multieinzugs (MPF) Verbinden von Papierfächern Verwendung der Duplexfunktion Verwendung des mittleren Ausgabefachs Verwendung der Ausgabefachverlängerung Das korrekte Einlegen von Druckmedien trägt zur Vermeidung von Papierstaus und Druckproblemen bei.
Seite 100 vermeiden. HINWEIS: Verwenden Sie ausschließlich Laser-Druckmedien. Verwenden Sie kein Inkjet-Druckerpapier in diesem Drucker. Das Papier wird in allen Papierfächern auf dieselbe Weise eingelegt. 1. Ziehen Sie das Fach bis zum Anschlag aus dem Drucker heraus. Halten Sie das Fach mit beiden Händen, heben Sie es vorne leicht an, und entfernen Sie es aus dem Drucker.
Seite 101: Seitenausrichtung
5. Legen Sie die Druckmedien mit der empfohlenen Druckseite nach oben in das Fach ein. HINWEIS: Der Druckmedienstapel darf dabei nicht über die Lademarkierung im Papierfach hinausragen. Durch Überladen des Papierfachs können Papierstaus entstehen. 6. Stellen Sie die Seitenführungen so ein, dass sie die Seite des Papierstapels leicht berühren. HINWEIS: Wenn benutzerdefinierte Druckmedien eingelegt werden, stellen Sie die Seitenführungen ein, und schieben Sie den ausziehbaren Teil des Fachs, indem Sie die Längenführung drücken, bis sie leicht an der Kante...
Seite 102: Kapazität
Kapazität Fassungsvermögen des Multieinzugs (MPF) 150 Blatt Standardpapier. Abmessungen für Druckmedien In den Multieinzug können Druckmedien mit den folgenden Abmessungen eingelegt werden: Breite - 76,2 mm bis 220 mm Länge - 127 mm bis 355,6 mm Einlegen von Papier in den Multieinzug (MPF) Neben Normalpapier können in den Multieinzug verschiedene andere Formate und Sorten von Druckmedien eingelegt werden, z.
Seite 103: Einlegen Eines Briefumschlags
3. Führen Sie alle Druckmedien mit Druckseite nach unten und der oberen Kante zuerst in den Multieinzug ein. HINWEIS: Schieben Sie die Druckmedien nicht gewaltsam in den Einzelblatteinzug ein. 4. Schieben Sie beide Seitenführungen so, dass sie die Seite des Druckmedienstapels leicht berühren. HINWEIS: Schieben Sie die Druckmedien nicht gewaltsam in den Einzelblatteinzug ein.
Seite 104: Beim Einlegen Von C5
Beim Einlegen des Umschlags #10, Monarch oder DL Beim Einlegen von C5 WARNUNG: Es dürfen keine Umschläge mit Fenster, Fütterung oder selbstklebendem Verschluss verwendet werden. Diese Medien verursachen Papierstaus und können zur Beschädigung des Druckers führen. HINWEIS: Achten Sie darauf, dass die Umschlagklappe vollständig geschlossen ist. HINWEIS: Wenn Sie die Umschläge nicht direkt nach dem Herausnehmen aus der Verpackung in den Multieinzug einlegen, können sie sich wölben.
Seite 105: Verwendung Des Multieinzugs (Mpf)
Verwendung des Multieinzugs (MPF) Legen Sie pro Druckauftrag nur Druckmedien eines Formats und einer Sorte ein. Zur Erzielung einer bestmöglichen Druckqualität sollten Sie nur qualitativ hochwertige Druckmedien verwenden, die für die Verwendung in Laserdruckern bestimmt sind. Weitere Richtlinien zu Druckmedien finden Sie unter "Richtlinien für Druckmedien."...
Seite 106: Verwendung Des Broschürendrucks
Beim Duplexdruck (oder beidseitigen Druck) können Sie Papier beidseitig bedrucken. Die Formate, die für den Duplexdruck verwendet werden können, finden Sie unter "Unterstützte Papierformate." Ein Duplexdruck ist nur möglich, wenn die optionale Duplexeinheit im Drucker installiert ist. Informationen zur Installation der Duplexeinheit finden Sie unter "Installation einer Duplexeinheit."...
Seite 107: Verwendung Der Ausgabefachverlängerung
250 Blatt (75 g/m ) Normalpapier Verwendung der Ausgabefachverlängerung Die Ausgabefachverlängerung wurde entwickelt, um zu verhindern, dass Druckmedien aus dem Drucker herausfallen, wenn der Druckauftrag abgeschlossen ist. Stellen Sie vor dem Druck eines Dokuments sicher, dass die Ausgabefachverlängerung vollständig ausgezogen ist. Zurück zur Inhaltsseite...
Seite 108: Verwenden Der Tasten Der Bedienerkonsole
Zurück zur Inhaltsseite Bedienerkonsole Verwenden der Tasten der Bedienerkonsole Drucken einer Seite mit Einstellungen der Bedienerkonsole Verwenden der Tasten der Bedienerkonsole Die Bedienerkonsole verfügt über eine Flüssigkristallanzeige (LCD) mit 16 Zeichen mal 2 Zeilen, sieben Tasten und zwei Anzeigen, die blinken, wenn der Drucker druckbereit ist und wenn ein Fehler auftritt. 1.
Seite 109: Drucken Einer Seite Mit Einstellungen Der Bedienerkonsole
1. Klicken Sie auf Start® Alle Programme® Dell-Drucker® Dell 3130cn Color Laser Printer® Toolbox. Das Dialogfeld Drucker auswählen wird geöffnet. 2. Klicken Sie auf Dell 3130cn Color Laser PCL 6, der unter Druckername aufgeführt ist, und klicken Sie dann auf OK. Die Toolbox wird geöffnet.
Seite 110: Drucken Einer Seite Mit Druckereinstellungen
1. Klicken Sie auf Start® Alle Programme® Dell-Drucker® Dell 3130cn Color Laser Printer® Toolbox. Das Dialogfeld Drucker auswählen wird geöffnet. 2. Klicken Sie auf Dell 3130cn Color Laser PCL 6, der unter Druckername aufgeführt ist, und klicken Sie dann auf OK. Die Toolbox wird geöffnet.
Seite 111: Ändern Der Druckereinstellungen An Der Bedienerkonsole
Die Seite Berichte wird angezeigt. 5. Klicken Sie auf die Schaltfläche Druckereinstellungen. Die Seite mit Druckereinstellungen wird ausgedruckt. Ändern der Druckereinstellungen an der Bedienerkonsole Sie können an der Bedienerkonsole Menüoptionen und zugehörige Werte auswählen. Wenn Sie die Menüs zum ersten Mal an der Bedienerkonsole aufrufen, sehen Sie in den Menüs neben einem Wert ein Sternchen (*).
Seite 112: Ändern Der Druckereinstellungen Mit Der Toolbox
1. Klicken Sie auf Start® Alle Programme® Dell-Drucker® Dell 3130cn Color Laser Printer® Toolbox. Das Dialogfeld Drucker auswählen wird geöffnet. 2. Klicken Sie auf Dell 3130cn Color Laser PCL 6, der unter Druckername aufgeführt ist, und klicken Sie dann auf OK. Die Toolbox wird geöffnet.
Seite 113: Rücksetzen Auf Standardeinstellungen
1. Klicken Sie auf Start® Alle Programme® Dell-Drucker® Dell 3130cn Color Laser Printer® Toolbox. Das Dialogfeld Drucker auswählen wird geöffnet. 2. Klicken Sie auf Dell 3130cn Color Laser PCL 6, der unter Druckername aufgeführt ist, und klicken Sie dann auf OK. Die Toolbox wird geöffnet.
Seite 114: Initialisieren Von Nvram Für Die Netzwerkeinstellungen
1. Klicken Sie auf Start® Alle Programme® Dell-Drucker® Dell 3130cn Color Laser Printer® Toolbox. Das Dialogfeld Drucker auswählen wird geöffnet. 2. Klicken Sie auf Dell 3130cn Color Laser PCL 6, der unter Druckername aufgeführt ist, und klicken Sie dann auf OK. Die Toolbox wird geöffnet.
Seite 115: Druckereinstellungsbericht
Mit einem Sternchen (*) markierte Werte stellen die Werksvorgabeeinstellung dar. Druckerinformation Zweck: Anzeigen der Systeminformationen für den Drucker. Werte: Dell Service-Kennzeichennummer Zeigt die Dell Service-Kennzeichennummer. Drucker-Seriennummer Zeigt die Seriennummer des Druckers. Zeigt den Druckmodus des Druckers. Normalerweise wird "Farblaserdrucker" Druckertyp angezeigt.
Seite 116 Anzeigen der Menü-Einstellungen für den Drucker. Werte: Energiesparzeitgeber- Zeigt das Zeitintervall, nach dem der Drucker nach Abschluss eines Modus 1 Auftrags in den Energiespar-Timermodus 1 wechselt. Energiesparzeitgeber- Zeigt das Zeitintervall, nach dem der Drucker nach Abschluss eines Modus 2 Auftrags in den Energiespar-Timermodus 2 wechselt. Zeigt an, ob der Signalton ausgegeben wird, wenn die Bedienerkonsoleneingabe korrekt ist.
Seite 117 Höhenlage einst. Höhenlage einst Zeigt die Höhenlage des Standorts, an dem der Drucker eingesetzt wird. Zeigt an, ob Tonerkassetten eines Fremdherstellers verwendet werden Kein Dell-Toner Kein Dell-Toner oder nicht. Papierfach 1 Papiersorte Zeigt die Papiersorten-Einstellung für Papierfach 1.
Seite 118: Druckerwartung
Zeigt die Teilnetzmaske. Gateway-Adresse Zeigt die Gateway-Adresse. Druckerwartung Die Registerkarte Druckerwartung umfasst die Seiten Systemeinstellungen, Papierstärke, Registrierungseinstellung, Höhenlage einst., Vorgaben rücksetzen, Kein Dell-Toner, Druckzähler initialisieren, Facheinstellungen, TCP/IP- Einstellungen und Netzeinstellungen. HINWEIS: Mit einem Sternchen (*) markierte Werte stellen die Werksvorgabeeinstellung dar. Systemeinstellungen Zweck: Konfigurieren der folgenden Funktionen: Energiesparfunktionen des Druckers, Signaltöne, Zeitdauer für die...
Seite 119 Taste" Es wird ein Signalton ausgegeben, wenn die Bedienerkonsoleneingabe nicht korrekt ist. Aus* Es wird kein Signalton ausgegeben, wenn der Drucker bereit ist. Ton "Gerät bereit" Es wird ein Signalton ausgegeben, wenn der Drucker bereit ist. Es wird kein Signalton ausgegeben, wenn ein Auftrag abgeschlossen Aus* wird.
Seite 120 Aus* Die Benutzerkennung wird nicht gedruckt. Oben links ID-Druck Oben rechts Druckt die Benutzerkennung an der angegebenen Position. Unten links Unten rechts Die empfangenen PDL-Daten werden nicht als Textdaten ausgedruckt. Textdruck Ein* Die empfangenen PDL-Daten werden als Textdaten ausgedruckt. Aus* Die Bannerseite wird nicht eingefügt.
Seite 121: Registrierungseinstellung
Der Drucker wechselt automatisch aus dem Energiespar-Timermodus zurück in den Standby-Modus, wenn er Daten vom Computer empfängt. Sie können den Wechsel in den Standby-Modus auch durch Drücken einer beliebigen Taste der Bedienerkonsole auslösen. *2 Diese Option ist nur verfügbar, wenn der optionale 550-Blatt-Einzug installiert ist. *3 Diese Option ist nur verfügbar, wenn der optionale Speicher von mindestens 512 MB installiert ist und darüber hinaus wenn die optionale Festplatte nicht installiert ist.
Seite 122: Höhenlage Einst
Werte: Starten Initialisiert die Systemparameter. Kein Dell-Toner Wenn Druck-Kassetten einer anderen Marke als Dell verwendet werden, kann der Drucker stark beschädigt werden, und die Reparatur ist in diesem Fall eventuell nicht von Ihrer Garantie abgedeckt. Zweck: Festlegen, ob Druck-Kassetten eines Fremdherstellers verwendet werden oder nicht.
Seite 123: Druckzähler Initialisieren
neuen Einstell. zu verwenden Einstell. zu verwenden, um die Änderungen zu übernehmen. Druckzähler initialisieren Zweck: Initialisieren des Druckzählers des Druckers. Wenn diese Funktion ausgeführt wird, wird der Drucker neu gestartet, und der Druckzähler wird auf den Wert "0" zurückgesetzt. Werte: Druckzähler initialisieren Klicken Sie auf Starten, um den Druckzähler zu initialisieren.
Seite 124 Etikett Beschichtet Beschicht. Dick Legt die Papiersorte des in Fach 2 eingelegten Papiers fest. Papierfach 2 Papiersorte* Recycling Beschichtet Briefkopf Vordrucke Vorgelocht Farbig Automatisch* Legt das Papierformat des in Fach 2 eingelegten Papiers fest. Papierfach 2 Papiergröße* Spezif. Format Papierfach 2 Kundenspez. Legt die Länge des kundenspezifischen Formats für das in Fach 2 eingelegte Papier fest.
Seite 125: Multieinzug-Papiergröße
Normal Seite2 Normal dick Seite2 Deckblätter Seite2 Deckblätter dick Seite2 Beschichtet Seite2 Beschichtet dick Seite2 Recycling Seite2 Beschichtet Jap. Seite2 Postkarte JPN Seite2 Farbe Seite2 A4 (210 x 297 mm) A5 (148 x 210 mm) B5 (182 x 257 mm) Treiber- Format* Letter (8,5 x...
Seite 126 x 148 mm) Youkei 4 (105 x 235 Youchoukei 3 (120 x 235 Choukei 3 (120 x 235 Spezif. Format Legt die Länge des kundenspezifischen Formats für das in den Multieinzug (MPF) eingelegte MPF Kundenspez. Format - Papier fest. Der verfügbare Bereich liegt zwischen 127 mm (5,0 Zoll) und 355 mm (14,0 Zoll).
Seite 127: Netzeinstellungen
Zeigt die Servereinstellungen für das Dell Printer Configuration Web Tool an. Deaktivierung der Anzeige der Servereinstellungen des Dell Printer Configuration Web Tool. EWS-Anzeige Ein* Aktivierung der Anzeige der Servereinstellungen des Dell Printer Configuration Web Tool. Diagnose Die Registerkarte Diagnose umfasst die Seiten Diagramme drucken und Umgebungssensor-Informationen.
Seite 128 Papier im Format A4 oder Letter ausgedruckt. Umgebungssensor-Informationen Zweck: Ausgabe der Informationen vom internen Umgebungssensor des Druckers an Ergebnis durch Klicken auf die Schaltfläche Umgebungssensor-Informationen einholen. Zurück zur Inhaltsseite...
Seite 129: Erläuterungen Zu Den Druckermenüs
Zurück zur Inhaltsseite Erläuterungen zu den Druckermenüs Bericht/Liste Admin. Menü Facheinst. Gespeich. Druck Einstellung Tafelsperre Wenn der Drucker als Netzwerkdrucker konfiguriert ist, der mehreren Benutzern zur Verfügung steht, kann der Zugriff auf die Admin. Menü-Menüs eingeschränkt werden. Dadurch wird verhindert, dass Benutzer über die Bedienerkonsole unbeabsichtigt Änderungen an einer vom Systemadministrator festgelegten Standardeinstellung des Druckers vornehmen.
Seite 130: Fehlerprotokoll
Druckzähler Zweck: Ausdrucken der Berichte über die Gesamtzahl der gedruckten Seiten. Bei Drucken mit der Bedienerkonsole des Druckers oder dem Dell Printer Configuration Web Tool wird der Bericht als Druckvolumen-Bericht bezeichnet. Farbtestseite Zweck: Drucken einer Seite zum Überprüfen der Farben.
Seite 131 an den Drucker gesendet werden. HINWEIS: Mit einem Sternchen (*) markierte Werte stellen die Werksvorgabeeinstellung dar. Ethernet Zweck: Festlegen der Kommunikationsgeschwindigkeit und der Duplex-Einstellungen für Ethernet. Die Änderung wird wirksam, nachdem der Drucker aus- und wieder eingeschaltet wurde. Werte: Automatisch* Ermittelt die Ethernet-Einstellungen automatisch. 10Base Halb Verwendet 10base-T Halbduplex.
Seite 132 Verwendet IPv4 zur Einstellung der IP-Adresse. IPv4-Modus Modus Verwendet IPv6 zur Einstellung der IP-Adresse. IPv6-Modus AutoIP* Stellt die IP-Adresse automatisch ein. BOOTP Verwendet BOOTP zur Einstellung der IP-Adresse. IP-Adr. RARP Verwendet RARP zur Einstellung der IP-Adresse. holen DHCP Verwendet DHCP zur Einstellung der IP-Adresse. IPv4 Tafel Aktiviert die an der Bedienerkonsole eingegebene IP-Adresse.
Seite 133: Aktivieren* Deaktivieren
Aktivieren* Aktiviert die Funktion 'E-Mail-Warnung'. E-Mail-Warnung Deaktivieren Deaktiviert die Funktion 'E-Mail-Warnung'. Aktiviert den Zugriff auf das im Drucker integrierte Dell Printer Aktivieren* Configuration Web Tool. Deaktiviert den Zugriff auf das im Drucker integrierte Dell Printer Deaktivieren Configuration Web Tool. Aktivieren* Aktiviert AppleTalk.
Seite 134: Adobe-Protokoll
5.)* Lehnt den Zugriff von der angegebenen IP-Adresse Ablehnen Diese Option ist nur für LPD oder Port9100 verfügbar. IEEE 802.1x Zweck: Deaktivierung der IEEE 802.1x-Authentifizierung. Die Änderung wird wirksam, nachdem der Drucker aus- und wieder eingeschaltet wurde. HINWEIS: Diese Option wird nur angezeigt, wenn die IEEE 802.1x-Authentifizierung aktiviert ist und der optionale Netzwerkprotokoll-Adapter installiert ist und darüber hinaus wenn der optionale WLAN-Druckeradapter nicht installiert ist.
Seite 135 Aktivieren* Die Parallelschnittstelle wird aktiviert. Deaktivieren Die Parallelschnittstelle wird deaktiviert. Zweck: Festlegen des ECP-Kommunikationsmodus der Parallelschnittstelle. Die Änderung wird wirksam, nachdem der Drucker aus- und wieder eingeschaltet wurde. Werte: Aktivieren* Der ECP-Kommunikationsmodus wird aktiviert. Deaktivieren Der ECP-Kommunikationsmodus wird deaktiviert. Adobe-Protokoll Zweck: Festlegen des PostScript-Kommunikationsprotokolls für die Parallelschnittstelle.
Seite 136 Zweck: Festlegen des PostScript-Kommunikationsprotokolls für die USB-Schnittstelle. Sie können die Einstellungen für das Adobe- Protokoll für das Kabelnetz konfigurieren. Die Änderung wird wirksam, nachdem der Drucker aus- und wieder eingeschaltet wurde. Werte: Automatisch Wird verwendet, wenn das PostScript-Kommunikationsprotokoll automatisch erkannt wird. Standard Wird verwendet, wenn das Kommunikationsprotokoll in ASCII ist.
Seite 137: Zeitüb.fehler
Aus* Es wird kein Signalton ausgegeben, wenn die Bedienerkonsoleneingabe korrekt ist. Bedienerkonsole Es wird ein Signalton ausgegeben, wenn die Bedienerkonsoleneingabe korrekt ist. Aus* Es wird kein Signalton ausgegeben, wenn die Bedienerkonsoleneingabe nicht korrekt ist. Ungült.Schlüss. Es wird ein Signalton ausgegeben, wenn die Bedienerkonsoleneingabe nicht korrekt ist. Aus* Es wird kein Signalton ausgegeben, wenn der Drucker bereit ist.
Seite 138: Text Drucken
Bedien.tafelspr Zweck: Festlegen, in welcher Sprache der Text an der Bedienerkonsole angezeigt wird. Werte: English* Français Italiano Deutsch Español Dansk Nederlands Norsk Svenska Autom.Protok.dr Zweck: Automatisches Drucken eines Protokolls für abgeschlossene Aufträge nach je 20 Aufträgen. Werte: Aus* Es wird nicht automatisch ein Protokoll für abgeschlossene Aufträge ausgegeben. Es wird automatisch ein Protokoll für abgeschlossene Aufträge ausgegeben.
Seite 139: Ersatzfach
Werte: Ein* Die empfangenen Daten werden als Textdaten ausgedruckt. Die empfangenen Daten werden nicht ausgedruckt. Bannerblatt Zweck: Festlegen der Position des Bannerblatts und Angabe des Fachs, in das das Bannerblatt eingelegt wird. Diese Funktion ist für den PCL-Treiber, jedoch nicht für den PS-Treiber verfügbar. Werte: Aus* Das Bannerblatt wird nicht gedruckt.
Seite 140: Wartung
Werte: Aus* Es wird kein anderes Papierformat als Ersatzfach akzeptiert. Größeres Ersetzt Papier des nächstgrößeren Formats. Wenn kein größeres Papierformat vorhanden ist, ersetzt der Format Drucker Papier des ähnlichsten Formats. Nächstgroß Ersetzt Papier des ähnlichsten Formats. Form MPF-Zufuhr Ersetzt Papier aus dem Multieinzug. mm/Zoll Zweck: Legt die Standard-Maßeinheit fest, die nach dem numerischen Wert auf der Bedienerkonsole angezeigt wird.
Seite 141 Papierstärke Zweck: Festlegen der Papierstärke-Einstellungen. Werte: Standard* Normal Leicht Standard* Etikett Leicht BTR einstellen WARNUNG: Die Druckqualität ändert sich entsprechend den Einstellwerten für diese Menüoption. Zweck: Festlegung der Spannungseinstellung für die Übertragungwalze für jede Papiersorte. Werte: Normal -3 - +3 Normal dick -3 - +3 Klarsichtfolie...
Seite 142 -3 - +3 Fixierer einst. WARNUNG: Die Druckqualität ändert sich entsprechend den Einstellwerten für diese Menüoption. Zweck: Konfigurierung der Temperatureinstellung für jede Papiersorte. Werte: Normal -2 - +2 Normal dick -2 - +2 Klarsichtfolie -2 - +2 Deckel -2 - +2 Deckel dick -2 - +2 Etikett...
Seite 143 Die Farbregistrierung wird nicht automatisch durchgeführt. Farbreg.einst. Zweck: Festlegen, ob eine manuelle Farbregistrierungseinstellung durchgeführt wird. Eine manuelle Farbregistrierungseinstellung ist beispielsweise nach der Installation des Druckers oder nach einem Standortwechsel erforderlich. HINWEIS: Die Funktion Farbreg.einst. kann konfiguriert werden, wenn Autom.Reg.einst auf Aus gestellt ist. Werte: Autom.Korrektur Die Farbregistrierungskorrektur wird automatisch durchgeführt.
Seite 144 Druckerfunktionen nicht verfügbar sind oder die Druckqualität oder die Zuverlässigkeit des Druckers beeinträchtigt ist. Wir empfehlen die Verwendung von neuen Dell-Druck-Kassetten für den Drucker. Die Dell-Gewährleistung deckt keine Probleme ab, die durch die Verwendung von Zubehörteilen, Bauteilen oder Komponenten anderer Marken als Dell verursacht werden.
Seite 145: Ausrichtung
Fach 1 Das Papier wird aus Fach 1 eingezogen. Das Papier wird aus dem optionalen 550-Blatt-Einzug eingezogen. Fach 2* Das Papier wird aus dem Multieinzug (MPF) eingezogen. *1 Wird nur angezeigt, wenn ein optionaler 550-Blatt-Einzug am Drucker installiert ist. Papierformat Zweck: Festlegen des Standard-Papierformats.
Seite 146: Symbolsatz
Drucken Druckt auf beiden Seiten des Papiers. Geht von einer Bindung entlang der langen Kante der Seite aus. (Linke Kante für Umdr.lang.Kante* Hochformat und obere Kante für Querformat) Bindekante Geht von einer Bindung entlang der kurzen Kante der Seite aus. (Obere Kante für Umdr.kurz.Kante Hochformat und linke Kante für Querformat) Schriftart...
Seite 147: Schriftartgröße
Zweck: Festlegen eines Symbolsatzes für eine angegebene Schriftart. Werte: ROMAN-8* ISO L1 ISO L2 ISO L5 ISO L6 PC-8 PC-8 DN PC-775 PC-850 PC-852 PC-1004 PC-8 TK WIN L1 WIN L2 WIN L5 DESKTOP PS TEXT MC TEXT MS PUB MATH-8 PS MATH PI FONT...
Seite 148 Siehe auch: "Teilung und Punktgröße" Formularstrich Zweck: Einstellen der Anzahl der Zeilen pro Seite. Werte: Geben Sie den Wert in Schritten von 1 an. 5-128 Kennzeichnet länderspezifische Werkseinstellungen. Der Drucker legt den Abstand zwischen den einzelnen Zeilen (vertikaler Zeilenabstand) basierend auf den Einstellungen für Formularstrich und Ausrichtung fest.
Seite 149 ausgeführt. Werte: Deaktivieren* Die Funktion 'Hexadezimaler Speicherauszug' ist deaktiviert. Aktivieren Die Funktion 'Hexadezimaler Speicherauszug' ist aktiviert. Entwurfsmodus Zweck: Toner-Einsparung beim Druck im Entwurfsmodus. Die Druckqualität ist im Entwurfsmodus vermindert. Werte: Deaktivieren* Es wird nicht im Entwurfsmodus gedruckt. Aktivieren Es wird im Entwurfsmodus gedruckt. Zeilenende Zweck: Hinzufügen der Zeilenabschluss-Befehle.
Seite 150: Papierzufuhrmod
PS-Fehlerber. Zweck: Festlegen, ob der Drucker für einen PostScript-Fehler einen Fehlerbericht ausgibt. Die Änderung wird wirksam, nachdem der Drucker aus- und wieder eingeschaltet wurde. Werte: Ein* Druckt eine Fehlermeldung, bevor der Druckauftrag verworfen wird. Verwirft den Druckauftrag, ohne dass eine Fehlermeldung gedruckt wird. HINWEIS: Mit diesen Anweisungen vom PS-Treiber werden die an der Bedienerkonsole angegebenen Einstellungen außer Kraft gesetzt.
Seite 151: Passwort Ändern
Schwarz Es wird im Schwarzweißmodus gedruckt. Farbe* Es wird im Farbmodus gedruckt. Bed.feldeinst. Mit dem Menü Bed.feldeinst. können Sie ein Passwort zur Beschränkung des Zugriffs auf die Menüs einrichten. Dadurch wird verhindert, dass Menüoptionen versehentlich geändert werden. HINWEIS: Mit einem Sternchen (*) markierte Werte stellen die Werksvorgabeeinstellung dar. Siehe auch: "Einstellung Tafelsperre"...
Seite 152 Klarsichtfolie Deckel Deckel dick Etikett Beschichtet Beschicht. Dick Umschlag Recycling Briefkopf Vorgedruckt Vorgelocht Papiersorte Farbe Beschichtet JPN Postkarte JPN Normal Seite2 Normal dick S2 Deckel Seite2 Deckel dick S2 Beschichtet S2 Beschich.dickS2 Recycling S2 Beschich Jap.S2 PostkarteJPN S2 Farbe Seite 2 Treiberformat* Letter 8.5x13"...
Seite 153 Youchou3 Umschl Choukei3 Umschl Spezif. Format Treiber- Fährt mit dem Druck fort, auch wenn das im Druckertreiber angegebene Papier nicht dem Papier spez.* entspricht, das für den Multieinzug an der Bedienerkonsole konfiguriert wurde. MPF-Modus Hält den Druck an und zeigt einen Fehler an der Bedienerkonsole, wenn das im Druckertreiber Bed.feld- angegebene Papier nicht dem Papier entspricht, das für den Multieinzug an der Bedienerkonsole spez.
Seite 154 Fach 2 Zweck: Festlegen des Papierformats für das im optionalen 550-Blatt-Einzug eingelegte Papier. Werte: Normal* Normal dick Deckel Deckel dick Etikett Beschichtet Papiersorte Beschicht. Dick Recycling Beschichtet JPN Briefkopf Vorgedruckt Vorgelocht Farbe Automatisch* Papierformat Spezif. Format Gespeich. Druck Das Menü Gespeich. Druck stellt Druckfunktionen wie Sicherer Druck und Probedruck zur Verfügung. HINWEIS: Das Menü...
Seite 155: Einstellung Tafelsperre
Drucken eines einzelnen Exemplars zum Überprüfen des Druckergebnisses, bevor alle Kopien gedruckt werden. Dadurch wird verhindert, dass mit einem Druckauftrag eine große Anzahl von Fehldrucken ausgegeben wird. Werte: Nach Druck lös. Druckt den Auftrag und löscht ihn dann aus dem Druckspeicher. Drucken+speich.
Seite 156: Deaktivieren Der Bedienerkonsolen-Sperre
Deaktivieren der Bedienerkonsolen-Sperre 1. Drücken Sie die Taste Menu. 2. Drücken Sie die Taste , bis Admin. Menü angezeigt wird, und drücken Sie dann die Taste (Einstellen). 3. Geben Sie das Passwort ein, und drücken Sie dann die Taste (Einstellen). (Einstellen).
Seite 157: Erläuterungen Zur Druckersoftware
Die Statusüberwachungskonsole zeigt das Statusfenster für lokale Verbindungen und Netzwerkverbindungen an. Dell Verwaltungssystem für Verbrauchsmaterialien™ Sie können das Dialogfeld Dell Verwaltungssystem für Verbrauchsmaterialien aus dem Fenster Druckstatus, aus dem Menü Alle Programme oder über das zugehörige Desktop-Symbol öffnen. Sie können es auch aus dem Statusfenster öffnen, wenn ein Toner-Fehler auftritt.
Seite 158: User Setup Disk Creating Tool
Sie eine Setup-Diskette, oder hinterlegen Sie die Daten auf einem Server im Netzwerk. Durch die Verwendung der erstellten Setup-Diskette wird die für die Installation des Druckertreibers erforderliche Zeit reduziert. Installieren Sie zuerst den Druckertreiber für den Dell™ 3130cn Color Laser Printer auf dem Computer, auf dem Sie die Setup-Diskette erstellen möchten.
Seite 159: Statusfenster
2. Das Fenster Schnellstart-Dienstprogramm enthält vier Schaltflächen; Statusfenster, Toolbox, Aktualisierungs- Tool und Problemlösung. Um das Programm zu beenden, klicken Sie auf die Schaltfläche X oben rechts im Fenster. Für Einzelheiten klicken Sie auf die Schaltfläche Hilfe in jeder Anwendung. Statusfenster Durch Klicken auf die Schaltfläche Statusfenster wird das Fenster Druckstatus geöffnet.
Seite 160: Tipps Für Erfolgreiches Drucken
Zurück zur Inhaltsseite Drucken Tipps für erfolgreiches Drucken Senden eines Druckauftrags Abbrechen eines Druckauftrags Drucken einer Berichtseite Verwenden der Druck- und Zurückhaltefunktion In diesem Kapitel erhalten Sie Hinweise zum Drucken im Allgemeinen, zum Drucken bestimmter Informationslisten von Ihrem Drucker und zum Abbrechen von Aufträgen. Tipps für erfolgreiches Drucken Tipps zum Aufbewahren von Druckmedien Bewahren Sie die Druckmedien ordnungsgemäß...
Seite 161: Abbrechen Eines Druckauftrags Von Der Bedienerkonsole Aus
2. Wählen Sie im Menü Datei die Option Drucken. 3. Überprüfen Sie, ob im angezeigten Dialogfeld der richtige Drucker ausgewählt ist. Ändern Sie die Druckereinstellungen nach Bedarf (z. B. die zu druckenden Seiten oder die Anzahl der Exemplare). 4. Klicken Sie auf Voreinstellungen, um Systemeinstellungen zu ändern, die im ersten Bildschirm nicht verfügbar sind, und klicken Sie dann auf OK.
Seite 162: Drucken Einer Berichtseite
1. Klicken Sie auf Start® Alle Programme® Dell-Drucker® Dell 3130cn Color Laser Printer® Toolbox. Das Dialogfeld Drucker auswählen wird geöffnet. 2. Klicken Sie auf Dell 3130cn Color Laser PCL 6, der unter Druckername aufgeführt ist, und klicken Sie dann auf OK. Die Toolbox wird geöffnet.
Seite 163: Drucken Einer Schriftartmusterliste
Die Meldung Druckereinst. Drucken wird während des Drucks der Seite angezeigt. Wenn der Druck der Seite mit Druckereinstellungen abgeschlossen ist, kehrt der Drucker in den Standby-Modus zurück. Sollte eine andere Meldung beim Drucken dieser Seite angezeigt werden, finden Sie weitere Informationen in der Online-Hilfe. Drucken einer Schriftartmusterliste Gehen Sie wie folgt vor, um Muster aller derzeit für Ihren Drucker zur Verfügung stehenden Schriftarten zu drucken: Verwendung der Bedienerkonsole:...
Seite 164: Drucken Von Zurückgehaltenen Druckaufträgen Und Probedruck-Aufträgen
In den Menüoptionen Sicherer Druck oder Probedruck können Sie jeweils zwischen drei Optionen wählen: Drucken+speich. Nach Druck lös. Löschen HINWEIS: Um einen Auftrag als 'Sicherer Druck' oder 'Probedruck' zu senden, wählen Sie im Dialogfeld Druckeinstellungen auf der Registerkarte Papier/Ausgabe unter Job-Typ die Option Sicherer Druck oder Probedruck.
Seite 165 Wenn Sie einen Druckauftrag an den Drucker senden, können Sie ein Passwort über den Druckertreiber angeben. Das Passwort muss aus 0 bis 12 Stellen bestehen und kann die Ziffern 0 bis 9 enthalten. Der Druckauftrag bleibt dann so lange im Druckerspeicher oder auf der Festplatte, bis Sie dasselbe numerische Passwort an der Bedienerkonsole eingeben und den Befehl zum Drucken oder Löschen des Druckauftrags geben.
Seite 166: Konfigurierung Für Gemeinsame Nutzung
Zurück zur Inhaltsseite Konfigurierung für gemeinsame Nutzung Point-and-Print (Zeigen und Drucken) Peer-to-Peer ® Sie können den Drucker zur gemeinsamen Nutzung im Netzwerk freigeben, indem Sie die mitgelieferte CD Treiber und Dienstprogramme oder Microsoft Point-and-Print oder Peer-to-Peer verwenden. Wenn Sie eines der von Microsoft angebotenen Verfahren einsetzen, können Sie aber nicht alle mit der CD Treiber und Dienstprogramme installierten Funktionen verwenden (z.
Seite 167: Point-And-Print (Zeigen Und Drucken)
4. Klicken Sie auf Zusätzliche Treiber, und wählen Sie die Betriebssysteme aller Netzwerk-Clients aus, die auf dem Drucker drucken werden. 5. Klicken Sie auf Übernehmen und dann auf OK. So können Sie überprüfen, ob der Drucker erfolgreich zur gemeinsamen Nutzung freigegeben ist: Überprüfen Sie, ob das Druckerobjekt im Ordner Drucker, Drucker und Faxgeräte, oder Geräte und Drucker anzeigt, dass der Drucker zur gemeinsamen Nutzung freigegeben wurde.
Seite 168 d. Klicken Sie auf der Registerkarte Allgemein auf Testseite drucken. Wenn die Testseite fehlerfrei gedruckt wird, ist die Installation abgeschlossen. Windows Vista, Windows Vista 64-Bit-Edition 1. Klicken Sie auf dem Windows-Desktop des Client-Computers auf Start® Netzwerk. 2. Suchen Sie den Host-Namen des Servers, und doppelklicken Sie darauf. 3.
Seite 169: Peer-To-Peer
Peer-to-Peer Wenn Sie das Peer-to-Peer-Verfahren verwenden, wird der Druckertreiber auf jedem Client-Computer vollständig installiert. Die Änderungen an den Treibern werden weiterhin von den Netzwerk-Clients gesteuert. Der Client-Computer verarbeitet die Druckaufträge. Windows XP, Windows XP 64-Bit Edition, Windows Server 2003, Windows Server 2003 x64 Edition, Windows 2000, Windows NT 4.0 1.
Seite 170 Drucker ist nicht aufgeführt., geben Sie den Pfad des Druckers in das Textfeld Einen freigegebenen Drucker über den Namen auswählen ein, und klicken Sie auf Weiter. Der Host-Name des Servers ist der Name des Server-Computers im Netzwerk. Der Name des zur gemeinsamen Nutzung freigegebenen Druckers ist der während der Serverinstallation zugewiesene Name. 4.
Seite 171 3. Wählen Sie Einen Netzwerk-, Drahtlos- oder Bluetoothdrucker hinzufügen. Wenn der Drucker in der Liste aufgeführt ist, wählen Sie ihn aus und klicken Sie auf Weiter; andernfalls klicken Sie auf Der gesuchte Drucker ist nicht aufgeführt. Klicken Sie auf Einen freigegebenen Drucker über den Namen auswählen, geben Sie den Pfad des Druckers in das Textfeld ein und klicken Sie dann auf Weiter. Beispiel: \\<Host-Name des Servers>\<Name des freigegebenen Druckers>...
Seite 172: Erläuterungen Zu Schriftarten
Zurück zur Inhaltsseite Erläuterungen zu Schriftarten Schrifttypen und Schriftarten Bitmap- und skalierbare Schriftarten Residente Schriftarten Symbolsätze Schrifttypen und Schriftarten Eine Schriftart ist ein Satz von Zeichen und Symbolen, die in einer bestimmten Weise gestaltet sind. Diese spezielle Gestaltung wird als Schrifttyp bezeichnet. Die ausgewählten Schrifttypen geben Ihrem Dokument einen eigenständigen Charakter.
Seite 173: Bitmap- Und Skalierbare Schriftarten
Bei proportionalen (oder typografischen) Schriftarten kann jedes Zeichen eine andere Breite haben. Da Proportionalschriften über Zeichen mit unterschiedlicher Breite verfügen, wird die Schriftgröße als Punktgröße und nicht als Teilung angegeben. Mit der Punktgröße wird die Höhe der Zeichen in der Schriftart angegeben. Ein Punkt ist definiert als 1/72 Zoll. Die Zeichen in einer mit 24 Punkt gedruckten Schriftart sind doppelt so groß...
Seite 174: Residente Schriftarten
Skalierbare Schriftarten (auch Konturschriftarten genannt) werden als Computerprogramme gespeichert, die die Konturen der Zeichen einer Schriftart festlegen. Wenn Sie Zeichen einer skalierbaren Schriftart drucken, erstellt der Drucker eine Bitmap der Zeichen in der gewählten Punktgröße und speichert diese temporär im Druckspeicher. Diese temporären Bitmap-Schriftarten werden gelöscht, wenn Sie den Drucker ausschalten oder zurücksetzen.
Seite 175 AntiqueOlv Bd ITC AvantGarde Gothic Demi Oblique Bodoni Roman CG Omega Bodoni Italic CG Omega It Bodoni Bold CG Omega Bd Bodoni Bold Italic CG Omega BdIt Bodoni Poster Bodoni Poster Compressed Garamond Antiqua ITC Bookman Light Garamond Krsv ITC Bookman Light Italic Garamond Hlb ITC Bookman Demi Garamond KrsvHlb ITC Bookman Demi Italic...
Seite 176 Symbol Goudy Oldstyle Italic Goudy Bold Wingdings Goudy Bold Italic Goudy Extra Bold Line Printer Helvetica Helvetica Oblique Times Roman Helvetica Bold Times It Helvetica Bold Oblique Times Bd Helvetica Narrow Times BdIt Helvetica Narrow Oblique Helvetica Narrow Bold Helvetica Helvetica Narrow Bold Oblique Helvetica Ob Helvetica Condensed...
Seite 177 N C Schbk It New Century Schoolbook Bold Italic N C Schbk Bd NewYork N C Schbk BdIt Optima Roman Optima Italic ITC A G Go Bk Optima Bold ITC A G Go BkOb Optima Bold Italic ITC A G Go Dm Oxford ITC A G Go DmOb Palatino Roman...
Seite 178: Symbolsätze
Univers 63 Extended Bold Oblique Wingdings ITC Zapf Chancery Medium Italic ITC Zapf Dingbats Symbolsätze Ein Symbolsatz ist eine Zusammenstellung alphabetischer und numerischer Zeichen, Satzzeichen und Sonderzeichen, die in der ausgewählten Schriftart verfügbar sind. Symbolsätze sind beispielsweise für fremdsprachliche Texte oder spezifische Einsatzgebiete, wie wissenschaftliche Texte mit mathematischen Symbolen, erforderlich.
Seite 179: Erläuterungen Zu Druckermeldungen
Zeile blinken pro Sekunde.) NNN-NNN Schalten Sie den Drucker aus und wieder ein. Wenn Druckerneustart. das Problem dadurch nicht behoben wird, wenden Sie Fehler NNN-NNN bezieht sich auf sich an Dell. Druckerprobleme. Support benachr. Siehe "Kontaktaufnahme mit Dell". Meldung erneut: NNN-NNN Die äußeren Hebel an beiden Seiten...
Seite 180 Es werden keine nicht authorisierten USB-Geräte Fehler aufgetreten. WLAN neuinst. verwendet. Support benachr. Wenn das Problem dadurch nicht behoben wird, wenden Sie sich an Dell. Siehe "Kontaktaufnahme mit Dell". Schalten Sie den Drucker aus, um den 016-365 Zwischen dem Netzwerkprotokoll-...
Seite 181 Vergewissern Sie sich, dass das Siegel von der X steht für eine der folgenden angegebenen Druck-Kassette entfernt ist und die Fehler X-Toner Farben: Kassette korrekt installiert ist. Wenn das Problem dadurch nicht behoben wird, wenden Sie sich an Dell. 093-NNN G. (Gelb) Siehe "Austauschen der Druck-Kassetten"...
Seite 182 094-911 Die Riemeneinheit muss jetzt Bestellen Sie eine neue Riemeneinheit auf der Website gewechselt werden. (www.dell.com/supplies oder Riemen wechseln www.euro.dell.com/supplies). Support benachr. Siehe "Austauschen der Riemeneinheit" Es ist eine nicht unterstützte Einheit CRUM ID Entfernen Sie die nicht unterstützte Einheit, und installiert.
Seite 183 Druckbereit Der Drucker befindet sich im Auch wenn einige der Druck-Kassetten das Ende ihrer 193-700 benutzerdefinierten Druck- Lebensdauer erreicht haben, können Sie mit dem Kein Dell-Toner Kassettenmodus. Drucken fortfahren. installiert Überhitzung Der Druckvorgang wird angehalten, Warten Sie einen Moment, während der Drucker...
Seite 184: Beseitigen Von Papierstaus
Zurück zur Inhaltsseite Beseitigen von Papierstaus Vermeiden von Papierstaus Feststellen der Papierstaubereiche Beseitigen von Papierstaus aus dem Multieinzug Beseitigen von Papierstaus aus dem Standardfach Beseitigen von Papierstaus aus der Fixiereinheit Beseitigen von Papierstaus aus der optionalen Duplexeinheit Beseitigen von Papierstaus aus dem optionalen Einzug Durch sorgfältige Auswahl von Druckmedien und korrektes Einlegen können die meisten Papierstaus bereits im Vorfeld vermieden werden.
Seite 185: Beseitigen Von Papierstaus Aus Dem Multieinzug
Die folgenden Abbildung zeigt die Bereiche des Papierwegs, in denen Papierstaus auftreten können. ACHTUNG: Verwenden Sie bei der Staubeseitigung keine Werkzeuge oder andere Gegenstände. Dadurch könnte der Drucker irreparabel beschädigt werden. 1 Fixierer 2 Duplexeinheit (optional) 3 Vordere Abdeckung 4 MPF 5 550-Blatt-Einzug (optional) 6 Fach 1 Beseitigen von Papierstaus aus dem Multieinzug...
Seite 186 2. Nehmen Sie das 250-Blatt-Papierfach aus dem Drucker heraus, und ziehen Sie das gestaute Papier aus dem Inneren des Druckers. Wenn kein gestautes Papier gefunden werden kann oder es schwierig ist, das Papier zu entfernen, fahren Sie mit dem nächsten Schritt fort, um das gestaute Papier aus dem Inneren des Druckers zu entfernen. 3.
Seite 187: Beseitigen Von Papierstaus Aus Dem Standardfach
5. Setzen Sie das Fach wieder in den Drucker ein, und schieben Sie es vollständig ein. 6. Öffnen Sie die vordere Abdeckung, und schließen Sie sie wieder. Beseitigen von Papierstaus aus dem Standardfach WARNUNG: Zum Schutz der Trommeln der Druck-Kassetten gegen helles Licht schließen Sie die vordere Abdeckung innerhalb von fünf Minuten.
Seite 188 3. Ziehen Sie das gestaute Papier vorsichtig heraus, und achten Sie dabei darauf, es nicht zu zerreißen. Wenn es immer noch schwierig ist, das Papier zu entfernen, fahren Sie mit dem nächsten Schritt fort, um das gestaute Papier aus dem Inneren des Druckers zu entfernen.
Seite 189: Beseitigen Von Papierstaus Aus Der Fixiereinheit
6. Setzen Sie das Fach 1 in den Drucker ein, und schieben Sie es bis zum Anschlag ein. ACHTUNG: Üben Sie dabei keinen zu starken Druck auf das Fach aus. Dadurch könnte das Papierfach oder das Druckerinnere beschädigt werden. Beseitigen von Papierstaus aus der Fixiereinheit WARNUNG: Stellen Sie sicher, dass die Oberfläche (schwarze Folie) der Riemeneinheit nicht mit anderen Komponenten in Berührung kommt oder zerkratzt wird.
Seite 190 Die Fixiereinheit ist heiß. Berühren Sie sie nicht; dies könnte zu Verbrennungen führen. 4. Öffnen Sie die Abdeckung der Fixiereinheit, und entfernen Sie das gestaute Papier. 5. Schließen Sie die Abdeckung der Fixiereinheit, und drücken Sie die Hebel an beiden Enden der Fixiereinheit nach unten. 6.
Seite 191: Beseitigen Von Papierstaus Aus Der Optionalen Duplexeinheit
Beseitigen von Papierstaus aus der optionalen Duplexeinheit WARNUNG: Stellen Sie sicher, dass die Oberfläche (schwarze Folie) der Riemeneinheit nicht mit anderen Komponenten in Berührung kommt oder zerkratzt wird. Kratzer an der Riemeneinheit sowie durch Berühren übertragene Verschmutzungen oder Fettspuren können die Druckqualität beeinträchtigen. WARNUNG: Zum Schutz der Trommeln der Druck-Kassetten gegen helles Licht schließen Sie die vordere Abdeckung innerhalb von fünf Minuten.
Seite 192: Beseitigen Von Papierstaus Aus Dem Optionalen Einzug
5. Schließen Sie die vordere Abdeckung. Beseitigen von Papierstaus aus dem optionalen Einzug WARNUNG: Zum Schutz der Trommeln der Druck-Kassetten gegen helles Licht schließen Sie die vordere Abdeckung innerhalb von fünf Minuten. Wenn die vordere Abdeckung länger als fünf Minuten offen bleibt, kann die Druckqualität beeinträchtigt werden.
Seite 193 3. Ziehen Sie das gestaute Papier vorsichtig heraus, und achten Sie dabei darauf, es nicht zu zerreißen. Wenn es immer noch schwierig ist, das Papier zu entfernen, fahren Sie mit dem nächsten Schritt fort, um das gestaute Papier aus dem Inneren des Druckers zu entfernen.
Seite 194 HINWEIS: Wenn nach dem Schließen der vorderen Abdeckung die Papierstaumeldung nicht gelöscht wird, ziehen Sie das 250-Blatt-Fach aus dem Drucker, und entfernen Sie das gestaute Papier. 6. Setzen Sie das Fach wieder in den Drucker ein, und schieben Sie es vollständig ein. ACHTUNG: Üben Sie dabei keinen zu starken Druck auf das Fach aus.
Seite 195: Anleitung Zur Problemlösung
Zurück zur Inhaltsseite Anleitung zur Problemlösung Grundlegende Druckerprobleme Anzeigeprobleme Druckprobleme Probleme mit der Druckqualität Papierstau-/Ausrichtungsprobleme Optionsprobleme Andere Probleme Kundendienst Grundlegende Druckerprobleme Manche Druckerprobleme sind einfach zu beheben. Wenn ein Problem mit dem Drucker auftritt, überprüfen Sie die folgenden Punkte: Ist das Netzkabel an den Drucker und an eine ordnungsgemäß geerdete Steckdose angeschlossen? Ist der Drucker eingeschaltet? Ist die Stromversorgung nicht durch einen Schutzschalter oder einen anderen Schalter unterbrochen? Funktionieren andere elektrische Geräte, die an diese Steckdose angeschlossen sind?
Seite 196 Wischen Sie die Rückhalterollen in den Papierfächern oder im Multieinzug mit einem leicht mit Wasser befeuchteten Tuch ab. Es treten Fehleinzüge oder Mehrfacheinzüge Verringern Sie die Anzahl der Umschläge im Stapel. von Umschlägen auf. Legen Sie einen höheren Wert für Zeitüberschreitung im Menü Druckereinstellungen des Unerwartete Dell Printer Configuration Web Tool fest. Seitenumbrüche.
Seite 197: Probleme Mit Der Druckqualität
HINWEIS: Einige der im Folgenden beschriebenen Toolbox-Verfahren können auch an der Bedienerkonsole oder mit dem Dell Printer Configuration Web Tool durchgeführt werden. Weitere Informationen zur Verwendung der Bedienerkonsole oder des Dell Configuration Web Tool finden Sie unter "Erläuterungen zu den Druckermenüs"...
Seite 198 2. Nach dem Austausch der Drucker-Kassette, Diagramme drucken auf der weiteren Wenden Sie Registerkarte Diagnose anklicken. Maßnahmen sich an Dell. 3. Klicken Sie auf die Schaltfläche 4-Farben-Konfigurierungsdiagramm. erforderlich. Das 4-Farben-Konfigurierungsdiagramm wird ausgedruckt. Ist das Problem behoben? Toner schmiert auf dem Papier oder löst sich ab.
Seite 199: Unregelmäßige Tonerflecken/Verschmierter Druck
2. Tauschen Sie die Druck-Kassetten gegebenenfalls aus. erforderlich. 2 fort. Ist das Problem behoben? Wenn Sie Druck-Kassetten von einem Fremdhersteller verwenden, deaktivieren Sie die Option Kein Dell-Toner. Es sind keine Fahren Sie 1. Starten Sie die Toolbox, und klicken Sie auf Kein Dell-Toner auf der weiteren...
Seite 200 Papierformate". Falls nicht, verwenden Sie für den Drucker empfohlene weiteren Wenden Sie Druckmedien. Maßnahmen sich an Dell. erforderlich. Ist das Problem behoben? Vergewissern Sie sich, dass die vier orangefarbenen Bänder und die vier gelben Bänder Es sind keine Fahren Sie von der Druck-Kassette korrekt entfernt wurden.
Seite 201 Wenn Sie Druck-Kassetten von einem Fremdhersteller verwenden, deaktivieren Sie die Option Kein Dell-Toner. Es sind keine weiteren Fahren Sie mit 1. Starten Sie die Toolbox, und klicken Sie auf Kein Dell-Toner auf der Maßnahmen Maßnahme 3 Registerkarte Druckerwartung. erforderlich. fort.
Seite 202: Farbige Punkte In Regelmäßigen Abständen
Haupteinheit des Druckers - Wenden 3. Vergleichen Sie den Abstand der farbigen Punkte auf Ihren Ausdrucken Sie sich an Dell. mit dem Abstand auf dem Horizontalabstand-Konfigurierungsdiagramm, und ermitteln Sie die Ursache des Problems. Haben Sie die Ursache des Problems ermittelt? Tauschen Sie die Druck-Kassette aus, wenn Sie eine Ersatz-Druck-Kassette haben.
Seite 203: Installieren
2. Nach dem Austausch der Drucker-Kassette, Diagramme drucken Es sind keine weiteren Wenden Sie sich auf der Registerkarte Diagnose anklicken. Maßnahmen erforderlich. an Dell. 3. Klicken Sie auf die Schaltfläche Horizontalabstand- Konfigurierungsdiagramm. Das Horizontalabstand-Konfigurierungsdiagramm wird ausgedruckt. Ist das Problem behoben? Doppelbild Maßnahme...
Seite 204: Bead-Carry-Out (Bco)
2. Nach dem Austausch der Drucker-Kassette, Diagramme Es sind keine weiteren Wenden Sie sich drucken auf der Registerkarte Diagnose anklicken. Maßnahmen erforderlich. an Dell. 3. Klicken Sie auf die Schaltfläche Doppelbild- Konfigurierungsdiagramm. Das Doppelbild-Konfigurierungsdiagramm wird ausgedruckt. Ist das Problem behoben?
Seite 205: Zerknittertes/Verschmutztes Papier
2. Klicken Sie auf die Schaltfläche MQ-Diagramm. Dell. Haupteinheit des Geräts - Das MQ-Diagramm wird ausgedruckt. Wenden Sie sich an Dell. Haben Sie die Ursache des Problems ermittelt? Tauschen Sie die Druck-Kassette aus, wenn Sie eine Ersatz-Druck- Kassette haben. 1. Tauschen Sie die Druck-Kassette aus. Siehe "Installieren der...
Seite 206 HINWEIS: Einige der im Folgenden beschriebenen Toolbox-Verfahren können auch an der Bedienerkonsole oder mit dem Dell Printer Configuration Web Tool durchgeführt werden. Weitere Informationen zur Verwendung der Bedienerkonsole oder des Dell Configuration Web Tool finden Sie unter "Erläuterungen zu den Druckermenüs"...
Seite 207: Papierstau Wegen Fehleinzug
Tauschen Sie die Druck-Kassette aus. Siehe "Installieren der Druck-Kassetten". weiteren Wenden Sie Maßnahmen sich an Dell. Ist das Problem behoben? erforderlich. Drucken Sie das Farbregistrierungsdiagramm, und korrigieren Sie die Farbregistrierung manuell. 1. Klicken Sie auf der Seite Registrierungseinstellung auf die Schaltfläche Farbreg.diagramm.
Seite 208: Papierstau An Der Registriereinheit
Fahren Sie mit Maßnahme 3a fort. Maßnahmen Ist das Problem behoben? erforderlich. Tauschen Sie die Druck-Kassetten aus, wenn Es sind keine Sie Ersatz-Druck-Kassetten haben. Siehe weiteren Wenden Sie sich an Dell. "Installieren der Druck-Kassetten". Maßnahmen erforderlich. Ist das Problem behoben? Papierstau an der Registriereinheit Maßnahme Nein Stellen Sie sicher, dass die Druck-Kassetten richtig installiert sind.
Seite 209: Papierstau Im Ausgabebereich
Wischen Sie die Rückhalterolle in Fach 1 mit Es sind keine weiteren einem leicht mit Wasser befeuchteten Lappen Maßnahmen Wenden Sie sich an Dell. erforderlich. Ist das Problem behoben? Optionsprobleme Eine Option funktioniert nach der Installation nicht ordnungsgemäß oder fällt aus: Schalten Sie den Drucker aus, warten Sie 10 Sekunden, und schalten Sie den Drucker dann wieder ein.
Seite 210: Andere Probleme
Druckereinstellungen". Vergewissern Sie sich, dass die Option im verwendeten Druckertreiber ausgewählt ist. In der folgenden Tabelle sind Druckeroptionen und Maßnahmen zur Lösung damit verbundener Probleme aufgeführt. Wenn die vorgeschlagene Maßnahme das Problem nicht löst, wenden Sie sich an den Kundendienst. Problem Maßnahme Vergewissern Sie sich, dass der 550-Blatt-Einzug korrekt mit dem Drucker verbunden ist.
Seite 211: Installation Der Druckertreiber
Zurück zur Inhaltsseite Installation der Druckertreiber Persönliche Druckereinrichtung Einrichtung eines Netzwerkdruckers Drucken und Überprüfen der Seite mit Druckereinstellungen Einrichtung eines lokalen Netzwerkdruckers Einrichtung eines fernen Netzwerkdruckers Einrichten der Sicherheit Anweisungen zur Störungssuche Persönliche Druckereinrichtung 1. Legen Sie die CD Treiber und Dienstprogramme in den Computer ein, um den Navigator für einfache Einrichtung zu starten.
Seite 212: Drucken Und Überprüfen Der Seite Mit Druckereinstellungen
Windows 7, Windows Vista, Windows Server 2008 R2, Windows Server 2008 bzw. Windows XP Firewall vor der Installation der Dell Druckersoftware. Zum Deaktivieren oder Aktivieren der Windows 7, Windows Vista, Windows Server 2008 R2, Windows Server 2008, bzw. Windows XP Firewall führen Sie die folgenden Schritte aus.
Seite 213: Einrichtung Eines Lokalen Netzwerkdruckers
7. Wählen Sie die Software und Dokumentation aus, die installiert werden soll, und klicken Sie auf Weiter. Sie können die Ordner angeben, in denen die Dell Software und Dokumentation installiert werden soll. Zum Ändern der Ordner klicken Sie auf Durchs.
Seite 214: Installationsvorbereitung
Druckserver angeschlossen ist. Um das Dell Printer Configuration Web Tool zu starten, geben Sie die IP-Adresse des Druckers in Ihren Web-Browser ein, und die Druckerkonfiguration wird auf dem Bildschirm angezeigt. Sie können das Dell Printer Configuration Web Tool so einrichten, dass Sie per E-Mail benachrichtigt werden, wenn die Verbrauchsmaterialien des Druckers zur Neige gehen oder wenn der Drucker gewartet werden muss.
Seite 215: Freigeben Der Firewall-Datei Und Des Druckers
3. Klicken Sie auf Computerkonfiguration® Administrative Vorlagen® Drucker. 4. Klicken Sie mit der rechten Maustaste auf Annahme von Clientverbindungen zum Druckspooler erlauben, und wählen Sie Bearbeiten aus. 5. Wählen Sie Aktiviert aus, und klicken Sie auf OK. 6. Führen Sie einen Neustart des Computers durch. Freigeben der Firewall-Datei und des Druckers HINWEIS: Dieser Schritt ist erforderlich für Windows Vista, Windows Vista 64-Bit Edition, Windows XP, Windows XP...
Seite 216: Starten Der Remote-Registry
Wenn das Dialogfenster Eigenschaften von Datei- und Druckerfreigabe angezeigt wird, klicken Sie auf OK. 7. Klicken Sie auf OK. Für Windows XP: 1. Klicken Sie auf Start® Systemsteuerung. 2. Wählen Sie Sicherheitscenter. 3. Klicken Sie auf Windows-Firewall. 4. Markieren Sie auf der Registerkarte Ausnahmen das Kontrollkästchen Datei- und Druckerfreigabe, und klicken Sie dann auf OK.
Seite 217: Für Windows Server 2008 R2
6. Deaktivieren Sie das Kontrollkästchen Benutzerkontensteuerung verwenden, um zum Schutz des Computers beizutragen. 7. Führen Sie einen Neustart des Computers durch. Für Windows Server 2008: 1. Klicken Sie auf Start® Systemsteuerung. 2. Doppelklicken Sie auf Benutzerkonten. 3. Klicken Sie auf Benutzerkontensteuerung ein- oder ausschalten. 4.
Seite 218: Deaktivieren Der Einfachen Dateifreigabe
2008, Windows Server 2008 64-Bit Edition, Windows Server 2008 R2 64-bit Edition, Windows 7 und Windows 7 64-bit Edition als Server-Rechner benutzen. 1. Klicken Sie auf Start® Netzwerk (Start® Ihr Benutzername® Netzwerk für Windows 7). 2. Klicken Sie auf Netzwerkerkennung und Dateifreigabe sind deaktiviert. Netzwerkcomputer und -geräte sind nicht sichtbar.
Seite 219 Das Dell Printer Configuration Web Tool ist nicht verfügbar, wenn der Drucker lokal an einen Computer oder Druckserver angeschlossen ist. Um das Dell Printer Configuration Web Tool zu starten, geben Sie die IP-Adresse des Druckers in Ihren Web-Browser ein, und die Druckerkonfiguration wird auf dem Bildschirm angezeigt.
Seite 220: Einrichten Der Sicherheit
4. Klicken Sie auf Neue Einstellungen anwenden. HINWEIS: Der SMTP-Server zeigt die Meldung Verbindung ist inaktiv, bis der Drucker ein Warnsignal sendet an, bis ein Fehler auftritt. Einrichten der Sicherheit 1. Drücken Sie die Taste Menu. 2. Drücken Sie die Taste , bis Admin.
Seite 221: Verwendung Der Toolbox
1. Klicken Sie auf Start® Alle Programme® Dell-Drucker® Dell 3130cn Color Laser Printer® Toolbox. Das Dialogfeld Drucker auswählen wird geöffnet. 2. Klicken Sie auf Dell 3130cn Color Laser PCL 6, der unter Druckername aufgeführt ist, und klicken Sie dann auf OK. Die Toolbox wird geöffnet.
Seite 222: Drucken Mit Wsd (Web Services On Devices)
Zurück zur Inhaltsseite Drucken mit WSD (Web Services on Devices) Druckfunktionen hinzufügen Druckereinrichtung ® ® Dieser Abschnitt enthält Informationen für den Druck im Netzwerk mit WSD, dem neuen Windows Vista , Windows Server ® ® 2008, Windows Server 2008 R2 und Windows 7 Protokoll von Microsoft Druckfunktionen hinzufügen Bei Verwendung von Windows Server 2008 oder Windows Server 2008 R2 können Druckfunktionen an den Windows 2008...
Seite 223 1. Klicken Sie auf Start® Systemsteuerung® Hardware und Sound® Drucker (Start® Geräte und Drucker für Windows Server 2008 R2 und Windows 7). 2. Klicken Sie auf Drucker hinzufügen, um den Assistenten Drucker hinzufügen zu starten. 3. Wählen Sie Einen Netzwerk-, Drahtlos- oder Bluetoothdrucker hinzufügen aus. 4.
Seite 224: Wartung Des Druckers
Wartungsaufgaben. Ermittlung des Verbrauchsmaterialstatus Wenn der Drucker in das Netzwerk eingebunden ist, können Sie über das Dell™ Printer Configuration Web Tool Informationen zum aktuellen Tonerfüllstand abrufen. Geben Sie die IP-Adresse des Druckers in Ihren Web-Browser ein, um diese Informationen anzuzeigen. Wenn Sie die Funktion E-Mail-Warnungseinrichtung verwenden, werden Sie per E-Mail benachrichtigt, wenn Verbrauchsmaterial nachgefüllt werden muss.
Seite 225: Bestellen Von Verbrauchsmaterial
Sie können Verbrauchsmaterialien von Dell über das Internet bestellen, wenn der Drucker in das Netzwerk eingebunden ist. Zum Starten des Dell Printer Configuration Web Tool geben Sie die IP-Adresse des Druckers in Ihren Web-Browser ein, und klicken Sie auf Versorgungsteile bestellen bei:, um Toner für den Drucker zu bestellen.
Seite 226: Austauschen Der Druck-Kassetten
Informationen zur Nachbestellung per Telefon finden Sie unter "Kontaktaufnahme mit Dell". Es wird die Verwendung von Dell Druck-Kassetten für den Drucker empfohlen. Probleme, die auf die Verwendung von Zubehörteilen, Ersatzteilen und Komponenten zurückgehen, die nicht von Dell stammen, sind von der Gewährleistung ausgeschlossen.
Seite 227: Installieren Einer Neuen Druck-Kassette
ACHTUNG: Schütteln Sie die Druck-Kassette nicht, da Toner austreten könnte. Installieren einer neuen Druck-Kassette 1. Vergewissern Sie sich vor dem Austausch, dass die Farbe der neuen Druck- Kassette der Farbe auf dem Griff entspricht. Schütteln Sie die Druck- Kassette fünf- bis sechsmal, damit sich der Toner gleichmäßig verteilt. 2.
Seite 228: Austauschen Der Fixiereinheit
4. Halten Sie die Druck-Kassette mit dem Etikett nach oben an beiden Griffen fest, und schieben Sie die Kassette in den Schacht für die entsprechende Farbe. Vergewissern Sie sich, dass die Kassette vollständig eingesetzt ist. 5. Entfernen Sie die orangefarbene Schutzabdeckung der installierten Druck-Kassette, und entsorgen Sie sie. 6.
Seite 229: Entfernen Der Gebrauchten Fixiereinheit
Die Dell Fixiereinheit ist nur über Dell erhältlich. Informationen zur Nachbestellung per Telefon finden Sie unter "Kontaktaufnahme mit Dell". Es wird die Verwendung einer Dell Fixiereinheit für den Drucker empfohlen. Probleme, die auf die Verwendung von Zubehörteilen, Ersatzteilen und Komponenten zurückgehen, die nicht von Dell stammen, sind von der Gewährleistung ausgeschlossen.
Seite 230: Installieren Einer Neuen Fixiereinheit
die Verbindung an der rechten Seite zu lösen, und heben Sie sie dann hoch, um sie zu entfernen. Installieren einer neuen Fixiereinheit 1. Nehmen Sie eine neue Fixiereinheit aus der Verpackung, und halten Sie die Fixiereinheit an beiden Seiten mit den Händen fest.
Seite 231: Austauschen Der Rückhalterolle
Dell Rückhalterollen sind nur über Dell erhältlich. Informationen zur Nachbestellung per Telefon finden "Kontaktaufnahme mit Dell". Es wird die Verwendung einer Dell Rückhalterolle für den Drucker empfohlen. Probleme, die auf die Verwendung von Zubehörteilen, Ersatzteilen und Komponenten zurückgehen, die nicht von Dell stammen, sind von der Gewährleistung ausgeschlossen.
Seite 232 HINWEIS: Stellen Sie vor dem Ausbau der Rückhalterolle sicher, dass das gesamte Papier aus Papierfach 1 entnommen wurde. HINWEIS: Stellen Sie das Papierfach 1 vorsichtig ab, so dass es nicht herunterfallen kann. 2. Schieben Sie die Griffteile an beiden Seiten der Rückhalterollenabdeckung zurück (siehe folgende Abbildung), und öffnen Sie die Abdeckung.
Seite 233: Einsetzen Der Neuen Rückhalterolle In Papierfach
Einsetzen der neuen Rückhalterolle in Papierfach 1 1. Richten Sie das Loch der neuen Rückhalterolle an der Achse aus. 2. Schieben Sie die Rückhalterolle um die Achse, so dass die Vorsprünge vollständig in die Vertiefungen auf der Achse fassen und der Rollenhaken wieder in die Rille in der Achse eingreift. 3.
Seite 234: Entfernen Der Gebrauchten Rückhalterolle Im Druckerinneren
Entfernen der gebrauchten Rückhalterolle im Druckerinneren 1. Ziehen Sie das Papierfach 1 vorsichtig aus dem Drucker heraus. Halten Sie das Fach mit beiden Händen, heben Sie es vorne leicht an, und ziehen Sie es aus dem Drucker heraus. 2. Drehen Sie die Rückhalterolle, bis Sie den Rollenhaken sehen können. HINWEIS: Die Rolle befindet sich gemessen von der Papierfachöffnung etwa 165 mm im Druckerinneren.
Seite 235: Einsetzen Der Neuen Rückhalterolle Im Druckerinneren
4. Wiederholen Sie die Schritte zwei und drei, um die zweite Rückhalterolle aus dem Druckerinneren zu entfernen. Einsetzen der neuen Rückhalterolle im Druckerinneren 1. Richten Sie das Loch der neuen Rückhalterolle an der Achse aus. 2. Schieben Sie die Rückhalterolle um die Achse, so dass die Vorsprünge vollständig in die Vertiefungen auf der Achse fassen und der Rollenhaken wieder in die Rille in der Achse eingreift.
Seite 236: Austauschen Der Riemeneinheit
Dell Riemeneinheiten sind nur über Dell erhältlich. Informationen zur Nachbestellung per Telefon finden Sie "Kontaktaufnahme Dell". Es wird empfohlen, eine Dell Riemeneinheit für den Drucker zu verwenden. Probleme, die auf die Verwendung von Zubehörteilen, Ersatzteilen und Komponenten zurückgehen, die nicht von Dell stammen, sind von der Gewährleistung ausgeschlossen.
Seite 237: Einsetzen Einer Neuen Riemeneinheit
4. Halten Sie die Riemeneinheit an beiden Seiten mit den Händen fest, und ziehen Sie die rechte Seite der Einheit nach oben, bis der Stift an der rechten Seite aus der Vertiefung gelangt. Schieben Sie die Riemeneinheit dann nach rechts, und entfernen Sie sie aus dem Drucker.
Seite 238: Einstellen Der Farbregistrierung
3. Schließen Sie die Riemeneinheit, indem Sie sie nach unten ziehen, bis sie einrastet. 4. Entfernen Sie die Folienabdeckung von der installierten Riemeneinheit, und entsorgen Sie sie. 5. Schließen Sie die vordere Abdeckung. Einstellen der Farbregistrierung Stellen Sie die Farbregistrierung bei der Erstinstallation oder nach einem Standortwechsel des Druckers wie unten beschrieben ein.
Seite 239: Verwendung Der Toolbox
1. Klicken Sie auf Start® Alle Programme® Dell-Drucker® Dell 3130cn Color Laser Printer® Toolbox. Das Dialogfeld Drucker auswählen wird geöffnet. 2. Klicken Sie auf Dell 3130cn Color Laser PCL 6, der unter Druckername aufgeführt ist, und klicken Sie dann auf OK. Die Toolbox wird geöffnet.
Seite 240 1. Klicken Sie auf Start® Alle Programme® Dell-Drucker® Dell 3130cn Color Laser Printer® Toolbox. Das Dialogfeld Drucker auswählen wird geöffnet. 2. Klicken Sie auf Dell 3130cn Color Laser PCL 6, der unter Druckername aufgeführt ist, und klicken Sie dann auf OK. Die Toolbox wird geöffnet.
Seite 241 ACHTUNG: Schalten Sie den Drucker nach dem Drucken des Farbregistrierungsdiagramms nicht aus, bevor sich der Motor des Druckers ausgeschaltet hat. HINWEIS: Wenn sich der Wert 0 nicht direkt neben den geradesten Linien befindet, ermitteln Sie die Werte, und stellen Sie den Drucker erneut ein. Zurück zur Inhaltsseite...
Seite 242: Entfernen Von Optionen
Zurück zur Inhaltsseite Entfernen von Optionen Entfernen des 550-Blatt-Einzugs Entfernen einer Duplexeinheit Entfernen einer Speicherkarte Entfernen einer Festplatte Entfernen des Netzwerkprotokoll-Adapters Entfernen des WLAN-Druckeradapters Wenn der Standort des Druckers verändert werden muss oder der Drucker und die Optionen zur Handhabung von Druckmedien an einen neuen Standort gebracht werden müssen, müssen alle Optionen zur Handhabung von Druckmedien vom Drucker entfernt werden.
Seite 243: Entfernen Einer Duplexeinheit
4. Heben Sie den Drucker vorsichtig vom Fachmodul hoch, und setzen Sie ihn auf eine ebene Fläche. ACHTUNG: Aus Sicherheitsgründen sollte der Drucker von zwei Personen von vorne und hinten hochgehoben werden. Versuchen Sie niemals, den Drucker von rechts und links hochzuheben. 5.
Seite 244 WARNUNG: Zum Schutz der Trommeln der Druck-Kassetten gegen helles Licht schließen Sie die vordere Abdeckung innerhalb von fünf Minuten. Wenn die vordere Abdeckung länger als fünf Minuten offen bleibt, kann die Druckqualität beeinträchtigt werden. 1. Stellen Sie sicher, dass der Drucker ausgeschaltet ist. 2.
Seite 245: Entfernen Einer Speicherkarte
6. Schließen Sie die vordere Abdeckung. Entfernen einer Speicherkarte 1. Stellen Sie sicher, dass der Drucker ausgeschaltet ist. 2. Drehen Sie die Schraube an der Steuerplatinenabdeckung gegen den Uhrzeigersinn, und öffnen Sie die Abdeckung. 3. Ziehen Sie die Verriegelungen an beiden Kanten des Anschlusses gleichzeitig nach außen, um die Speicherkarte herauszuschieben.
Seite 246: Entfernen Einer Festplatte
4. Halten Sie die Speicherkarte fest, und ziehen Sie sie heraus. 5. Schließen Sie die Steuerplatinenabdeckung, und drehen Sie die Schraube im Uhrzeigersinn. Entfernen einer Festplatte 1. Stellen Sie sicher, dass der Drucker ausgeschaltet ist. 2. Drehen Sie die Schraube an der Steuerplatinenabdeckung gegen den Uhrzeigersinn, und öffnen Sie die Abdeckung.
Seite 247 3. Entfernen Sie die beiden Schrauben von der Festplatte an der Seite der Steuerplatine. 4. Halten Sie die Festplatte an der unteren Kante fest, und trennen Sie sie vom Anschluss ab, um die Festplatte von der Steuerplatine zu entfernen. 5. Schließen Sie die Steuerplatinenabdeckung, und drehen Sie die Schraube im Uhrzeigersinn. Entfernen des Netzwerkprotokoll-Adapters 1.
Seite 248 3. Entfernen Sie den Netzwerkprotokoll-Adapter, indem Sie die Haken des Adapters freigeben. 4. Schließen Sie die Steuerplatinenabdeckung, und drehen Sie die Schraube im Uhrzeigersinn. 5. Stecken Sie alle Kabel, einschließlich des Netzkabels, in die Rückseite des Druckers, und schalten Sie den Drucker ein. Entfernen des WLAN-Druckeradapters 1.
Seite 249 4. Führen Sie die Kappe in den Anschluss für den WLAN-Druckeradapter ein. 5. Schließen Sie die Steuerplatinenabdeckung, und drehen Sie die Schraube im Uhrzeigersinn. Zurück zur Inhaltsseite...
Seite 250: Druckerspezifikationen
Anfrage beim Hersteller erforderlich wird, muss der Kunde eine zusätzliche Gebühr für diese Unterstützung bezahlen. Dell zahlt nur in solchen Fällen für Drittanbieter-Unterstützung, wenn Dell für das Problem verantwortlich ist. Bei der Installation und Herstellung der Druckbereitschaft des Druckers handelt es sich um eine Konfigurationsfrage, bei der der Kunde die zusätzlichen Unterstützungskosten übernehmen muss.
Seite 251: Druckersprache (Pdl)/Emulation, Betriebssystem Und Schnittstelle
Router und Computer enthält. Netzwerkadministratoren nutzen diese Informationen zur effizienten Verwaltung des Netzwerks (Analysieren der Leistung, des Datenaufkommens, der aufgetretenen Fehler usw.). Da der Dell™ 3130cn Color Laser Printer den MIB-Spezifikationen nach dem Industriestandard entspricht, wird er von zahlreichen Softwaresystemen zur Drucker- und Netzwerkverwaltung erkannt und kann mit ihnen verwaltet werden.
Seite 252: Verbindungstyp Verbindungsspezifikationen Und Symbole
Lagerung Temperaturbereich -20-40°C Feuchtigkeitsbereich (verpackt) 5-85 % relative Luftfeuchtigkeit (nicht kondensierend) Höhenlage Betrieb Maximal 3.100 m Lagerung 70,9275 kPa Chemische Emissionen Ozonkonzentration 0,019 mg/m Kabel Das Anschlusskabel muss die folgenden Anforderungen erfüllen: Verbindungstyp Verbindungsspezifikationen und Symbole Parallel IEEE1284 USB 2.0 WLAN IEEE802.11b/802.11g Ethernet...
Seite 253: Zurück Zur Inhaltsseite
Zurück zur Inhaltsseite...
Seite 254: Übersicht
Zurück zur Inhaltsseite Drucken mit UX-Filter (UNIX) Übersicht Installation des UX-Filters Deinstallation des UX-Filters Drucken und Verwenden der Dienstprogramme Vorsichtsmaßnahmen und Einschränkungen Übersicht Der UX-Filter In diesem Abschnitt sind die Funktionen des UX-Filters und seine Betriebsumgebung beschrieben. Funktionen Der UX-Filter ist ein Dienstprogramm, das Dateien, die von einer UNIX-Workstation erstellt wurden, in ein Format konvertiert, das mit der vom Drucker verwendeten Druckersprache PostScript kompatibel ist.
Seite 255: Vor Der Verwendung Des Ux-Filters
Vor der Verwendung des UX-Filters Vor der Verwendung des UX-Filters überprüfen Sie folgende Punkte: Vor der Einrichtung der Arbeitsstation richten Sie den Drucker folgendermaßen ein: 1. Überprüfen Sie, ob der lpd-Port in der Netzwerkumgebung aktiv ist. Wenn der LPD-Port nicht aktiv ist, setzen Sie an der Bedienerkonsole die Einstellung LPD auf On.
Seite 256: Überblick Über Den Installationsvorgang
Model interface Schnittstellenprogramm für PRINTER (während der Registrierung als /etc/lp/interfaces program Druckername gespeichert) posttxt3130cn.fd Filterbeschreibungsdatei für txt2ps2 dell3130cn.fd Dell3130cn Filterbeschreibungsdatei für Dell 3130cn Color Laser Printer /etc/lp/fd postio3130.fd Dellpostio Filterbeschreibungsdatei download3130cn.fd Delldownload Filterbeschreibungsdatei txt2ps23130cn.1 man-Datei für txt2ps2 sunras2ps23130cn.1 man-Datei für sunras2ps2 tiff2ps23130cn.1...
Seite 257 # ./install.sh 4. Wählen Sie das zu installierende Druckermodell aus. Printer Model ? 1. Dell 3130cn Color Laser Printer 2. Exit Enter Process No (1/2)? : 1 5. Das folgende Menü wird angezeigt. Wählen Sie <1>, und richten Sie den lokalen Drucker ein.
Seite 258 Solaris Installation for Dell 3130cn Color Laser Printer Type Printer 1. Set Local Printer 2. Set Remote Printer Enter Process No (1/2)? : 1 6. Geben Sie den Gerätenamen des Anschluss-Ports ein. Enter port-device-name? [/dev/ecpp0] : /dev/bpp0 WARNUNG: Geben Sie die Gerätedatei für den verfügbaren Kommunikations-Port an.
Seite 259 # ./install.sh 4. Wählen Sie das zu installierende Druckermodell aus. Printer Model ? 1. Dell 3130cn Color Laser Printer 2. Exit Enter Process No (1/2)? : 1 5. Geben Sie das Verzeichnis an, in dem das Dienstprogramm installiert werden soll.
Seite 260 2. Löschen Sie die im System registrierten Filter. Löschen Sie die bei der Installation registrierten Filter mit dem Befehl lpfilter. # lpfilter -f dell3130cn -x (für Dell 3130cn Color Laser Printer) # lpfilter -f download3130 -x # lpfilter -f postio3130cn -x # lpfilter -f posttxt3130cn -x 3.
Seite 261: Drucken Unter Solaris
1. Löschen Sie den Drucker, der im System registriert wurde. Verwenden Sie den Befehl sam, um den bei der Installation eingerichteten Drucker zu löschen. # sam 2. Löschen Sie alle Verzeichnisse, die die UX-Filter enthalten, sowie alle Dateien in diesen Verzeichnissen, die bei der Installation erstellt wurden.
Seite 262 HINWEIS: Je nach installierten Optionen variieren die verfügbaren Papierfächer. Um auf dem Drucker mit dem Namen dell3130cn auf Letter-Papier im Querformat zu drucken, geben Sie Folgendes an: % lp -d dell3130cn -y landscape -y letter Dateiname Die folgenden Optionen können mit dem Befehl lp angegeben werden. Für den Ausdruck von Textdateien: HINWEIS: Der Druck erfolgt mit der Länge und Breite, die mit dem Befehl lpadmin festgelegt wurde.
Seite 263 tray2 Papiereinzug aus Fach 2 (zusätzliche 550-Blatt-Zuführung). Papiereinzug aus dem Fach, das mit A4-Papier gefüllt ist (210 x 297 mm). Papiereinzug aus dem Fach, das mit A5-Papier gefüllt ist (148 x 210 mm). Papiereinzug aus dem Fach, das mit B5-Papier gefüllt ist (182 x 257 mm). letter Papiereinzug aus dem Fach, das mit Letter-Papier gefüllt ist (215,9 x 279,4 mm).
Seite 264 Die Eingabedatei wird als PostScript-Datei verarbeitet. Wenn die Datei nicht mit %! beginnt, wird %! in der Ausgabe an den Anfang der ersten Zeile geschrieben. Wenn eine Datei %! enthält, wird diese Option ignoriert. -y msi Gibt die Universalzuführung an. -y m=Papiersorte Gibt die Papiersorte in der Universalzuführung an.
Seite 265 Wenn diese Option nicht angegeben ist, kann die Druckereinstellung für die Papiersorte der Universalzuführung verwendet werden. -y mfo=Ausrichtung Gibt die Ausrichtung für die Universalzuführung an. Die folgenden Werte geben die verfügbaren Ausrichtungen für die Universalzuführung an: Querformat Querformat (Rotiert) Hochformat Hochformat (Rotiert) -y po=n Gibt ein Ersatzpapierfach an.
Seite 266 -y sp Gibt Drucktrennblätter an. -y sb Leere Seiten überspringen. -y cm=Modus Gibt die Farbeinstellung der Druckausgabe an. Die folgenden Werte geben die verfügbaren Farbeinstellungen an: Farbe (CMYK) Schwarz -y pr=Modus Gibt den Druckmodus an. Die folgenden Werte geben die verfügbaren Druckmodi an: Hohe Druckgeschwindigkeit Hohe Druckqualität Superfein...
Seite 267: Gradierung
Diese Option steht nur für Farbdruck und wenn Eingabedaten RGB-Daten sind zur Verfügung. -y sc=Modus Gibt das Raster an. Die folgenden Werte geben die verfügbaren Rastereinstellungen an: Feinheit Gradierung Automatisch Für Folien -y gg=Modus Gibt Echte Graustufen an: Die folgenden Werte geben die verfügbaren Einstellungen für Echte Graustufen an: Diese Option ist nur für Farbdruck verfügbar.
Seite 268 Normal Dunkel 1 Dunkel 2 Dunkel 3 Dunkel 4 Dunkel 5 -y rgbc=Modus Gibt die RGB-Farbkorrektur an. Die folgenden Werte geben die verfügbaren Einstellungen für die RGB-Farbkorrektur an: Perzeptiv Sättigung RelativeC AbsoluteC Diese Option steht nur für Farbdruck und wenn Eingabedaten RGB-Daten sind zur Verfügung. -y rgbpr=Modus Gibt das RGB-Eingangsprofil an.
Seite 269 Dunkel 1 Normal Hell 1 Hell 2 Hell 3 Optionswert muss in der folgenden Reihenfolge angegeben werden: Cyan niedrige Dichte, Cyan mittlere Dichte, Cyan hohe Dichte, Magenta niedrige Dichte, Magenta mittlere Dichte, Magenta hohe Dichte, Gelb niedrige Dichte, Gelb mittlere Dichte, Gelb hohe Dichte, Schwarz niedrige Dichte, Schwarz mittlere Dichte, Schwarz hohe Dichte Wenn kein Wert angegeben ist, wird er als "0"...
Seite 270: Drucken Unter Hp-Ux
Gibt den Jobeigentümernamen und das Passwort für die Authentifizierung an. Wenn nur der Jobeigentümername angegeben wird (-Jown=jobownername:) (kein Passwort angegeben), Authentifizierungspasswort wird als nicht angegeben betrachtet. Wenn nur das Passwort angegeben ist (-Jown=:Passwort) (kein Jobeigentümername angegeben), wird Anmeldung-Benutzername als Jobeigentümername verwendet. Das eingegebene Passwort wird als Passwort zur Authentifizierung verwendet.
Seite 271: Eingabe Des Benutzernamens
Drucken mit zusätzlichen Optionen: Zum Drucken mit Optionen geben Sie die Option für den Befehl lp mit -o folgendermaßen an. Die verfügbaren Optionen sind die gleichen wie bei txt2ps2/tiff2ps/xwd2ps2. Je nach installierten Optionen variieren die verfügbaren Papierfächer. % lp -d dell3130cn -o r -o ILT Dateiname Drucken mit Angabe des Dateiformats: Drucken von Textdateien: % lp -d dell3130cn Dateiname...
Seite 272: Funktion
Zur Angabe des Passworts für Authentifizierungsdruck: Wenn Sie das Passwort beim Authentifizierungsdruck angeben müssen, können Sie das Passwort in der Umgebungsvariablen wie folgt angeben. % setenv JOWN3130P "password" Wenn Sie das Passwort nicht inexplicit angeben, nehmen Sie folgende Tasteneingabe vor. % setenv JOWN3130P ""...
Seite 273 Seitenvorschub (durch Option modifizierbar) Tabstopp über 8 Spalten (durch Option modifizierbar) Rückwärtsschritt 1 Zeichen Option Aktiviert die Funktion Bindung an der kurzen Kante. Wenn dies angegeben wird, wird die Druckrichtung und - ausrichtung angepasst, und das Papier wird beidseitig so bedruckt, dass die Seiten an der kurzen Kante gebunden werden können.
Seite 274 Papiereinzug aus dem Fach, das mit Folio-Papier gefüllt ist (215,9 x 330,2 mm). Papiereinzug aus dem Fach, das mit Legal-Papier gefüllt ist (215,9 x 355,6 mm). Papiereinzug aus dem Fach, das mit Executive-Papier gefüllt ist (184,15 x 266,7 mm). Papiereinzug aus dem Fach, das mit Monarch-Papier gefüllt ist (98,425 x 190,5 mm). COM10 Papiereinzug aus dem Fach, das mit Briefumschlägen im Format #10 gefüllt ist (104,775 x 241,3 mm).
Seite 275 Ignoriert den Seitenvorschub-Code (FF). -lZeilen Gibt die Zeilenzahl pro Seite an. -wSpalten Gibt die Zahl der Spalten pro Zeile an. -oAusgabespalten Konvertiert die Druckdaten in Single-Byte-Text und legt den Beginn der Druckausgabe auf den Wert der Ausgabespalten fest. -LAusgabezeilen Druckt den Text ab der Spalte der Ausgabezeilen. Erweitert die horizontalen Tabs auf n Spalten (Leerraum).
Seite 276 Ausgabe auf der linken oberen Ecke der Seite. Ausgabe auf der rechten oberen Ecke der Seite. Ausgabe auf der linken unteren Ecke der Seite. Ausgabe auf der rechten unteren Ecke der Seite. Format gibt den Inhalt und die Reihenfolge der Ausgabe an. Diese Option kann ausgelassen werden. Wenn sie ausgelassen wird, wird uh als Standardwert verwendet.
Seite 277 -MSI Gibt die Universalzuführung an. -M=Papiersorte Gibt die Papiersorte in der Universalzuführung an. Die folgenden Werte geben die verfügbaren Papiersorten für die Universalzuführung an: Feinpapier/Feinpostpapier/Normalpapier 2 Feinpapier Rückseite/Feinpostpapier/Normalpapier 2 - Seite 2 Büropapier/Normal/Normalpapier 1 Büropapier Rückseite/Normal/Normalpapier 1 - Seite 2 Recyclingpapier RecyclingPapierRückseite/ RecyclingPapier - Seite 2 Starkes Papier/Schweres Papier 1/Deckblätter 1...
Seite 278 JapanischePostkarte/Japanische Postkarte JapanischePostkarteRückseite/Japanische Postkarte/Japanische Postkarte - Seite 2 Umschlag Wenn diese Option nicht angegeben ist, kann die Druckereinstellung für die Papiersorte der Universalzuführung verwendet werden. -Mfo=Ausrichtung Gibt die Ausrichtung für die Universalzuführung an. Die folgenden Werte geben die verfügbaren Ausrichtungen für die Universalzuführung an: Querformat Querformat (Rotiert) Hochformat...
Seite 279 1. Papierfach/Papierfach 1 (Standard-250-Blatt-Papierfach) 2. Papierfach/Papierfach 2 (zusätzliche 550-Blatt-Zuführung) Gibt Drucktrennblätter an. Nur verfügbar, wenn das Papierfach für Trennblätter angegeben ist. Leere Seiten überspringen. -Cm=Modus Gibt die Farbeinstellung der Druckausgabe an. Die folgenden Werte geben die verfügbaren Farbeinstellungen an: Farbe (CMYK) Schwarz -Pr=Modus Gibt den Druckmodus an.
Seite 280 Diese Option steht nur für Farbdruck und wenn Eingabedaten RGB-Daten sind zur Verfügung. -Sc=Modus Gibt das Raster an. Die folgenden Werte geben die verfügbaren Rastereinstellungen an: Feinheit Standard Automatisch Gradierung -Gg=Modus Gibt Echte Graustufen an: Die folgenden Werte geben die verfügbaren Einstellungen für Echte Graustufen an: Diese Option ist nur für Farbdruck verfügbar.
Seite 281 Hell 3 Hell 2 Hell 1 Normal Dunkel 1 Dunkel 2 Dunkel 3 Dunkel 4 Dunkel 5 -RGBc=Modus Gibt die RGB-Farbkorrektur an. Die folgenden Werte geben die verfügbaren Einstellungen für die RGB-Farbkorrektur an: Perzeptiv Sättigung RelativeC AbsoluteC Diese Option steht nur für Farbdruck und wenn Eingabedaten RGB-Daten sind zur Verfügung. -RGBPr=Modus Gibt das RGB-Eingangsprofil an.
Seite 282 5000 5000K 6000 6000K 9300 9300K Diese Option steht nur für Farbdruck und wenn Eingabedaten RGB-Daten sind zur Verfügung. -Cb=Cyan-niedrig:Cyan-mittel:Cyan-hoch:Magenta-niedrig:Magenta-mittel:Magenta-hoch:Gelb-niedrig;Gelb- mittel:Gelb-hoch:Schwarz-niedrig:Schwarz-mittel:Schwarz-hoch Gibt den Einstellwert für die Farbbalance jeder Farbe/Dichte an. Die verfügbaren Einstellwerte sind wie folgt. Dunkel 3 Dunkel 2 Dunkel 1 Normal Hell 1...
Seite 283 UserID Bis zu acht Single-Byte-Zeichen von 0x20 bis 0x7E, mit Ausnahme von 0x20 " " (Leerzeichen) und 0x3A":" (Doppelpunkt). Passwort Bis zu zwölf Single-Byte-Zeichen von 0x30 bis 0x39 (Ziffern). DocumentName Bis zu zwölf Single-Byte-Zeichen von 0x20 bis 0x7E, mit Ausnahme von 0x20 " " (Leerzeichen) und 0x3A":" (Doppelpunkt).
Seite 284 wird sie als Einstellinformation verwendet. Beispiel Zur Konvertierung der Programmliste in der Datei file.txt in das PostScript-Format in Querformat und mit 2-zeiliger Darstellung geben Sie Folgendes ein: % txt2ps2 -r -2 file.txt | lp Zur Konvertierung der Datei file.txt in das PostScript-Format und Ausgabe in die Datei file.ps geben Sie Folgendes ein: % txt2ps2 file.txt >...
Seite 285: Funktion
Die Option -mg kann nicht angegeben werden, wenn die Optionen -w, -l, -o und -L angegeben sind. Die Anfangspositionen der Randeinstellungen des Befehls (-mg=u:b:r:l) sind nicht auf den Rand des Papiers ausgerichtet. Die Ränder sind auf den bedruckbaren Seitenbereich ausgerichtet, der durch den Drucker festgelegt ist. Verwenden Sie die Option -ps nur dann, wenn eine PostScript-Datei, die kein %! am Dateianfang hat, als PostScript- Datei verwendet wird.
Seite 286 Legt das Papierfach fest. Ein Papierfach kann durch die direkte Angabe eines Fachs oder durch die Angabe eines Papierformats festgelegt werden. Wenn ein Papierformat angegeben wird, wird das Fach, das mit dem angegebenen Papierformat befüllt ist, automatisch festgestellt und ausgewählt. Die folgenden Parameter für die Papierfachauswahl stehen zur Verfügung: Papiereinzug aus Fach 1 (Standard-250-Blatt-Papierfach).
Seite 287 Papiereinzug aus dem Fach, das mit Briefumschlägen im Format Youchoukei 3 gefüllt ist (120 x 235 mm). MxNmm Papiereinzug aus dem Fach, das mit Druckmedien im benutzerdefinierten Format MxNmm gefüllt ist. Möglicher Größenbereich: Breite: 76,2 bis 220,0 mm Länge: 127,0 bis 355,6 mm MxNin Papiereinzug aus dem Fach, das mit Druckmedien im benutzerdefinierten Format MxN inches gefüllt ist.
Seite 288 Ausgabe auf der rechten unteren Ecke der Seite. Format gibt den Inhalt und die Reihenfolge der Ausgabe an. Diese Option kann ausgelassen werden. Wenn sie ausgelassen wird, wird uh als Standardwert verwendet. Benutzername Host-Name Datum und Uhrzeit Wenn der Ausgabe-Inhalt als tuh angegeben wird, wird es folgendermaßen ausgegeben: Datum und Uhrzeit User: Benutzername Host: Host-Name Geben Sie diese Optionen folgendermaßen an.
Seite 289 Starkes Papier/Schweres Papier 1/Deckblätter 1 Starkes Papier Rückseite/Schweres Papier 1/Deckblätter 1 - Seite 2 Starkes Papier 2/Schweres Papier 2/Deckblätter 2 Starkes Papier 2 Rückseite/Schweres Papier 2/Deckblätter 2 - Seite 2 Klarsichtfolie Etikettenpapier/Etiketten Beschichtet/Beschichtet 2/Beschichtetes Papier 2 Rückseitig beschichtet/Beschichtet 2/Beschichtetes Papier 2- Side 2 Beschichtet dick/Beschichtet 3/Beschichtetes Papier 3 Rückseitig beschichtet dick/Beschichtet 3/Beschichtetes Papier 3- Seite 2 JapanischBeschichtetesPapier/Japanisch beschichtet/Japanisch beschichtetes Papier...
Seite 290 Hochformat (Rotiert) -Pon Gibt ein Ersatzpapierfach an. Die folgenden Werte geben die verfügbaren Ersatzpapierfächer an: Druckereinstellungen verwenden Meldung anzeigen Papiereinzug aus Universalzuführung Nächstgrößtes Format verwenden (Auf die Größe anpassen) Größeres Format verwenden (Auf die Größe anpassen) Nächstgrößtes Format verwenden (Keine Vergrößerung) Größeres Format verwenden (Keine Vergrößerung) -St=Modus Gibt den Papiereinzug für Trennblätter an.
Seite 291 -Pr=Modus Gibt den Druckmodus an. Die folgenden Werte geben die verfügbaren Druckmodi an: Hohe Druckgeschwindigkeit Hohe Druckqualität Superfein -Cc=Modus Legt Bildtypen fest. Es sind die folgenden Bildtypen verfügbar. Foto sRGB Standard/Normal Präsentation Diese Option steht nur für Farbdruck und wenn Eingabedaten RGB-Daten sind zur Verfügung. -Gc=Modus Gibt die RGB-Gamma-Korrektur an.
Seite 292 Feinheit Gradierung Automatisch Für Folien -Gg=Modus Gibt Echte Graustufen an: Die folgenden Werte geben die verfügbaren Einstellungen für Echte Graustufen an: Diese Option ist nur für Farbdruck verfügbar. Gibt die Farbumsetzung an. Diese Option ist nur für Farbdruck verfügbar. -Br=Modus Gibt die Helligkeitseinstellung an.
Seite 293: Sättigung
Dunkel 4 Dunkel 5 -RGBc=Modus Gibt die RGB-Farbkorrektur an. Die folgenden Werte geben die verfügbaren Einstellungen für die RGB-Farbkorrektur an: Perzeptiv Sättigung RelativeC AbsoluteC Diese Option steht nur für Farbdruck und wenn Eingabedaten RGB-Daten sind zur Verfügung. -RGBPr=Modus Gibt das RGB-Eingangsprofil an. Die verfügbaren Werte für die RGB-Eingangsprofiloption sind wie folgt.
Seite 294 Dunkel 2 Dunkel 1 Normal Hell 1 Hell 2 Hell 3 Optionswert muss in der folgenden Reihenfolge angegeben werden: Cyan niedrige Dichte, Cyan mittlere Dichte, Cyan hohe Dichte, Magenta niedrige Dichte, Magenta mittlere Dichte, Magenta hohe Dichte, Gelb niedrige Dichte, Gelb mittlere Dichte, Gelb hohe Dichte, Schwarz niedrige Dichte, Schwarz mittlere Dichte, Schwarz hohe Dichte Wenn kein Wert angegeben ist, wird er als "0"...
Seite 295 Probedruck -Hld=proof:UserID::DocumentName -Hld=proof:UserID:: WARNUNG: Achten Sie darauf, die Funktion Sicherer Druck nur anzugeben, wenn Sie Daten direkt an einen Drucker senden. Die Funktion Sicherer Druck steht eventuell nicht zur Verfügung, wenn der Druck von Daten über einen anderen Server erfolgt oder die Daten von einem anderen Programm verarbeitet werden, z. B. PostScript-Dateien. Die Option Sortieren ist automatisch aktiviert, wenn die Funktion Probedruck angegeben wird.
Seite 296 hat die letzte Einstellung Vorrang. Wenn die Ausgabegröße-Option (-s, -S) nicht angegeben wird, erfolgt die Skalierung durch die Gleichsetzung eines Rasterpixels mit einem Druckerpixel. Wenn die Druckpositions-Option einen Punkt außerhalb des bedruckbaren Bereichs des Druckers angibt, werden die Daten außerhalb des bedruckbaren Bereichs nicht gedruckt. tiff2ps2 (Solaris/HP-UX) Format: /usr/local/dellbin3130/tiff2ps2 [-d] [-D] [-IPapierfach] [-t] [-r] [-n] [-l=links,unten] [-...
Seite 297 -IPapierfach Legt das Papierfach fest. Ein Papierfach kann durch die direkte Angabe eines Fachs oder durch die Angabe eines Papierformats festgelegt werden. Wenn ein Papierformat angegeben wird, wird das Fach, das mit dem angegebenen Papierformat befüllt ist, automatisch festgestellt und ausgewählt. Die folgenden Parameter für die Papierfachauswahl stehen zur Verfügung: Papiereinzug aus Fach 1 (Standard-250-Blatt-Papierfach).
Seite 298 Papiereinzug aus dem Fach, das mit Briefumschlägen im Format Youkei 3 gefüllt ist (98 x 148 mm). Papiereinzug aus dem Fach, das mit Briefumschlägen im Format Youkei 4 gefüllt ist (105 x 235 mm). Papiereinzug aus dem Fach, das mit Briefumschlägen im Format Youchoukei 3 gefüllt ist (120 x 235 mm). MxNmm Papiereinzug aus dem Fach, das mit Druckmedien im benutzerdefinierten Format MxNmm gefüllt ist Möglicher Größenbereich:...
Seite 299 Ausgabe auf der rechten oberen Ecke der Seite. Ausgabe auf der linken unteren Ecke der Seite. Ausgabe auf der rechten unteren Ecke der Seite. Format gibt den Inhalt und die Reihenfolge der Ausgabe an. Diese Option kann ausgelassen werden. Wenn sie ausgelassen wird, wird uh als Standardwert verwendet. Benutzername Host-Name Datum und Uhrzeit...
Seite 300 Starkes Papier/Schweres Papier 1/Deckblätter 1 Starkes Papier Rückseite/Schweres Papier 1/Deckblätter 1 - Seite 2 Starkes Papier 2/Schweres Papier 2/Deckblätter 2 Starkes Papier 2 Rückseite/Schweres Papier 2/Deckblätter 2 - Seite 2 Klarsichtfolie Etikettenpapier/Etiketten Beschichtet/Beschichtet 2/Beschichtetes Papier 2 Rückseitig beschichtet/Beschichtet 2/Beschichtetes Papier 2- Side 2 Beschichtet dick/Beschichtet 3/Beschichtetes Papier 3 Rückseitig beschichtet dick/Beschichtet 3/Beschichtetes Papier 3- Seite 2 JapanischBeschichtetesPapier/Japanisch beschichtet/Japanisch beschichtetes Papier...
Seite 301 Hochformat (Rotiert) -Pon Gibt ein Ersatzpapierfach an. Die folgenden Werte geben die verfügbaren Ersatzpapierfächer an: Druckereinstellungen verwenden Meldung anzeigen Papiereinzug aus Universalzuführung Nächstgrößtes Format verwenden (Auf die Größe anpassen) Größeres Format verwenden (Auf die Größe anpassen) Nächstgrößtes Format verwenden (Keine Vergrößerung) Größeres Format verwenden (Keine Vergrößerung) -St=Modus Gibt den Papiereinzug für Trennblätter an.
Seite 302 Gibt den Druckmodus an. Die folgenden Werte geben die verfügbaren Druckmodi an: Hohe Druckgeschwindigkeit Hohe Druckqualität Superfein -Cc=Modus Legt Bildtypen fest. Es sind die folgenden Bildtypen verfügbar. Foto sRGB Standard/Normal Präsentation Diese Option steht nur für Farbdruck und wenn Eingabedaten RGB-Daten sind zur Verfügung. -Gc=Modus Gibt die RGB-Gamma-Korrektur an.
Seite 303 Feinheit Gradierung Automatisch Für Folien -Gg=Modus Gibt Echte Graustufen an: Die folgenden Werte geben die verfügbaren Einstellungen für Echte Graustufen an: Diese Option ist nur für Farbdruck verfügbar. Gibt die Farbumsetzung an. Diese Option ist nur für Farbdruck verfügbar. -Br=Modus Gibt die Helligkeitseinstellung an.
Seite 304 Dunkel 5 -RGBc=Modus Gibt die RGB-Farbkorrektur an. Die folgenden Werte geben die verfügbaren Einstellungen für die RGB-Farbkorrektur an: Perzeptiv Sättigung RelativeC AbsoluteC Diese Option steht nur für Farbdruck und wenn Eingabedaten RGB-Daten sind zur Verfügung. -RGBPr=Modus Gibt das RGB-Eingangsprofil an. Die verfügbaren Werte für die RGB-Eingangsprofiloption sind wie folgt.
Seite 305 Dunkel 1 Normal Hell 1 Hell 2 Hell 3 Optionswert muss in der folgenden Reihenfolge angegeben werden: Cyan niedrige Dichte, Cyan mittlere Dichte, Cyan hohe Dichte, Magenta niedrige Dichte, Magenta mittlere Dichte, Magenta hohe Dichte, Gelb niedrige Dichte, Gelb mittlere Dichte, Gelb hohe Dichte, Schwarz niedrige Dichte, Schwarz mittlere Dichte, Schwarz hohe Dichte Wenn kein Wert angegeben ist, wird er als "0"...
Seite 306 -Hld=proof:UserID:: WARNUNG: Achten Sie darauf, die Funktion Sicherer Druck nur anzugeben, wenn Sie Daten direkt an einen Drucker senden. Die Funktion Sicherer Druck steht eventuell nicht zur Verfügung, wenn der Druck von Daten über einen anderen Server erfolgt oder die Daten von einem anderen Programm verarbeitet werden, z. B. PostScript-Dateien. Die Option Sortieren ist automatisch aktiviert, wenn die Funktion Probedruck angegeben wird.
Seite 307 angibt, werden die Daten außerhalb des bedruckbaren Bereichs nicht gedruckt. xwd2ps2 (Solaris/HP-UX) Format: /usr/local/dellbin3130/xwd2ps2 [-d] [-D] [-IPapierfach] [-t] [-r] [-n] [-l=left,Unten] [-s=Breite,Höhe] [-S=Breite] [-E] [-Nc=Exemplare] [-Cl] [-Hd=Position:Format] [-HfSchriftart] [-MSI] [-M=Papiersorte ] [-Mfo=Modus] [-Pon] [-St=Modus] [-Sp] [-Sb] [-Cm=Modus] [-Pr=Modus] [-Cc=Modus] [-Gc=Modus] [- Sc=Modus] [-Gg=Modus [-Ct] [-Br= Modus] [-RGBc= Modus] [-RGBPr= Modus] [-RGBTp= Modus] [-Cb=Cyan- niedrig:Cyan-mittel:Cyan-hoch:Magenta-niedrig:Magenta-mittel:Magenta-hoch:Gelb-niedrig;Gelb-mittel:Gelb- hoch:Schwarz-niedrig:Schwarz-mittel:Schwarz-hoch] [-Hld=PrintType:UserID:Password:DocumentName] [-Jown=...
Seite 308 Die folgenden Parameter für die Papierfachauswahl stehen zur Verfügung: Papiereinzug aus Fach 1 (Standard-250-Blatt-Papierfach). Papiereinzug aus Fach 2 (zusätzliche 550-Blatt-Zuführung). Papiereinzug aus dem Fach, das mit A4-Papier gefüllt ist (210 x 297 mm). Papiereinzug aus dem Fach, das mit A5-Papier gefüllt ist (148 x 210 mm). Papiereinzug aus dem Fach, das mit Briefumschlägen im Format B5 gefüllt ist (182 x 257 mm).
Seite 309 Länge: 127,0 bis 355,6 mm MxNin Papiereinzug aus dem Fach, das mit Druckmedien im benutzerdefinierten Format MxNinches gefüllt ist. Möglicher Größenbereich: Breite: 3,00 bis 22,00 cm Länge: 5,00 bis 35,56 cm Wenn diese Option nicht angegeben ist oder das angegebene Papierfach nicht verfügbar ist, erfolgt der Papiereinzug aus dem Standardpapierfach.
Seite 310 Benutzername Host-Name Datum und Uhrzeit Wenn der Ausgabe-Inhalt als tuh angegeben wird, wird es folgendermaßen ausgegeben: Datum und Uhrzeit User: Benutzername Host: Host-Name -HfSchriftart Geben Sie die Schriftart für die Kopf- und Fußzeile an. Es können europäische Schriftarten und alphanumerische Schriftarten halber Größe angegeben werden.
Seite 311 Beschichtet/Beschichtet 2/Beschichtetes Papier 2 Rückseitig beschichtet/Beschichtet 2/Beschichtetes Papier 2- Side 2 Beschichtet dick/Beschichtet 3/Beschichtetes Papier 3 Rückseitig beschichtet dick/Beschichtet 3/Beschichtetes Papier 3- Seite 2 JapanischBeschichtetesPapier/Japanisch beschichtet/Japanisch beschichtetes Papier JapanischRückseitigBeschichtetesPapier/Japanisch rückseitig beschichtet/Japanisch beschichtetes Papier - Seite 2 JapanischePostkarte/Japanische Postkarte JapanischePostkarteRückseite/Japanische Postkarte/Japanische Postkarte - Seite 2 Umschlag Wenn diese Option nicht angegeben ist, kann die Druckereinstellung für die Papiersorte der Universalzuführung verwendet werden.
Seite 312 Größeres Format verwenden (Auf die Größe anpassen) Nächstgrößtes Format verwenden (Keine Vergrößerung) Größeres Format verwenden (Keine Vergrößerung) -St=Modus Gibt den Papiereinzug für Trennblätter an. Die folgenden Werte geben die verfügbaren Papiereinzüge für Trennblätter an: auto Automatisches Fach/Automatisch 1. Papierfach/Papierfach 1 (Standard-250-Blatt-Papierfach) 2.
Seite 313 Foto sRGB Standard/Normal Präsentation Diese Option steht nur für Farbdruck und wenn Eingabedaten RGB-Daten sind zur Verfügung. -Gc=Modus Gibt die RGB-Gamma-Korrektur an. Die folgenden Werte geben die verfügbaren Einstellungen für die RGB-Gamma-Korrektur an: Diese Option steht nur für Farbdruck und wenn Eingabedaten RGB-Daten sind zur Verfügung. -Sc=Modus Gibt das Raster an.
Seite 314 Diese Option ist nur für Farbdruck verfügbar. Gibt die Farbumsetzung an. Diese Option ist nur für Farbdruck verfügbar. -Br=Modus Gibt die Helligkeitseinstellung an. Die verfügbaren Werte für die Helligkeitseinstellungsoptionen sind wie folgt. Hell 5 Hell 4 Hell 3 Hell 2 Hell 1 Normal Dunkel 1...
Seite 315 AbsoluteC Diese Option steht nur für Farbdruck und wenn Eingabedaten RGB-Daten sind zur Verfügung. -RGBPr=Modus Gibt das RGB-Eingangsprofil an. Die verfügbaren Werte für die RGB-Eingangsprofiloption sind wie folgt. sRGB AdobeRGB Diese Option steht nur für Farbdruck und wenn Eingabedaten RGB-Daten sind zur Verfügung. -RGBTp=Modus Gibt die RGB-Farbtemperatur an.
Seite 316 Cyan niedrige Dichte, Cyan mittlere Dichte, Cyan hohe Dichte, Magenta niedrige Dichte, Magenta mittlere Dichte, Magenta hohe Dichte, Gelb niedrige Dichte, Gelb mittlere Dichte, Gelb hohe Dichte, Schwarz niedrige Dichte, Schwarz mittlere Dichte, Schwarz hohe Dichte Wenn kein Wert angegeben ist, wird er als "0" (Normal) behandelt. Wenn Sie zum Beispiel "Hell 2"...
Seite 317: Vorsichtsmaßnahmen Und Einschränkungen
Anmeldung-Benutzername als Jobeigentümername verwendet. Wenn ein Jobeigentümername die zulässige Zeichenlänge überschreitet, werden die überschüssigen Zeichen ignoriert. Wenn ein unakzeptables Zeichen als Jobeigentübername eingegeben wird, wird "Unbekannter Benutzer" als Jobeigentümername verwendet. HINWEIS: Als Jobeigentümername akzeptabler Zeichen sind alphanumerische Zeichen und Symbole, ausgenommen Leerstelle und Doppelpunkt.
Seite 318: Verwendung Des Befehls Lp/Lpr (Solaris/Hp-Ux)
Verwenden Sie den Befehl lpadmin, um den Standarddrucker zu registrieren. # lpadmin -d PrinterName Zur Vermeidung der Ausgabe von Banner-Seiten ändern Sie in der dem Druckernamen entsprechenden Datei im Verzeichnis /etc/lp/interfaces/ die Einstellung von nobanner=no in nobanner=yes. Der durch den UX-Filter registrierte Drucker darf nicht mit dem Admintool verändert werden. Wenn die Meldung Content types: postscript nach der Eingabe des Befehls lpstat -p Druckername -l angezeigt wird, muss der Drucker gelöscht und neu installiert werden.
Seite 319: Verwendung Von Tiff2Ps2 (Solaris/Hp-Ux)
Optionen der Befehlszeile analysiert wird, ist es möglich die in TXT2PS2OPTION festgelegten Optionen vorübergehend zu ändern, indem man sie an der Befehlszeile eingibt. Die Standardausgabe von txt2ps2 kann die Beschreibung (%%page:m n) der Seitenzahl nicht ausgeben. Das liegt daran, dass das konvertierte PostScript-Format den Zeilenvorschub und Seitenvorschub steuert. Fügen Sie daher die Seitenzahlbeschreibung durch Einsetzen des Befehls (-IZeilen) ein, wenn die Ausgabe von txt2ps2 als Ausgabe einer anderen Anwendung (psrev von TRANSCRIPT, etc.) verwendet werden soll.
Seite 320: Drucken Von Postscript-Dateien (Solaris/ Hp-Ux)
Drucken von PostScript-Dateien (Solaris/ HP-UX) Wenn die gleiche Option für eine PostScript-Datei, die bereits Optionen (wie z. B. das Papierformat) enthält, mit dellpsif (Linux) oder mit dem Befehl lp (Solaris/HP-UX) angegeben wird, dann wird diese Option ignoriert. Drucken von Bilddateien (Solaris) Zum Drucken von Bilddateien unter Solaris kann der Benutzer die Bilddatei nicht direkt mit dem Befehl lp ausdrucken.
Seite 321: Für Libtiff Gilt
Für libtiff gilt: Copyright © 1988-1997 Sam Leffler Copyright © 1991-1997 Silicon Graphics, Inc. DIE SOFTWARE WIRD "IN IHRER VORLIEGENDEN FORM" UND OHNE JEGLICHE GEWÄHRLEISTUNG (AUSDRÜCKLICH, IMPLIZIERT ODER SONSTIGER ART) ZUR VERFÜGUNG GESTELLT; DIES SCHLIESST AUCH - OHNE EINSCHRÄNKUNG - JEDE ART VON GEWÄHRLEISTUNG FÜR DIE HANDELSFÄHIGKEIT ODER DIE EIGNUNG FÜR EINEN BESTIMMTEN ZWECK EIN.
Seite 322 3. Legen Sie die Standardwarteschlange fest. 4. Legen Sie die Druckoptionen fest. Installieren des Druckertreibers 1. Doppelklicken Sie auf Dell-3130cn-Color-Laser-x.x-x.noarch.rpm auf der CD Treiber und Dienstprogramme. 2. Geben Sie das Administrator-Passwort ein. 3. Klicken Sie auf Weiter im Fenster Vorbereitung des Systems abgeschlossen.
Seite 323: Festlegen Der Standard-Warteschlange
Format: lpd://xxx.xxx.xxx.xxx (IP-Adresse des Druckers) 8. Wählen Sie Dell im Menü Make, und klicken Sie auf Continue. 9. Wählen Sie Dell 3130cn Color Laser... im Menü Model aus, und klicken Sie auf Continue. Die Meldung Printer xxx has been added successfully. wird angezeigt.
Seite 324: Verwendung Unter Suse Linux Enterprise Desktop
Beschreibung des Druckers und Standort des Druckers müssen nicht ausgefüllt werden. f. Markieren Sie das Kontrollkästchen Lokales Filtern durchführen, und klicken Sie auf Weiter. g. Wählen Sie DELL in Hersteller wählen. Wählen Sie 3130cn Color Laser in Select Model, und klicken Sie auf Next.
Seite 325: Drucken Aus Dem Anwendungsprogramm
Beschreibung des Druckers und Standort des Druckers müssen nicht ausgefüllt werden. f. Markieren Sie das Kontrollkästchen Lokales Filtern durchführen, und klicken Sie auf Weiter. g. Wählen Sie DELL unter Hersteller wählen. Wählen Sie 3130cn Color Laser unter Select Model, und klicken Sie auf Next.
Seite 326 (Das Druckeradministrator-Autorisierungspasswort erneut hinter der Eingabeaufforderung "Enter password" eingeben.) Deinstallieren des Druckertreibers 1. Wählen Sie Computer® Weitere Anwendungen... und anschließend Konsole im Anwendungs-Browser aus. 2. Geben Sie im Terminal-Fenster den folgenden Befehl ein: (Administrator-Passwort eingeben) rpm -e Dell-3130cn-Color-Laser Der Druckertreiber wird deinstalliert. Zurück zur Inhaltsseite...
Seite 327: Anhang
Online-Kundendienst über den Dell Support zur Verfügung. Weitere Kundendienstoptionen sind gegen Gebühr verfügbar. Dell stellt einen begrenzten Kundendienst für den Drucker und sämtliche von Dell installierte Software und Peripheriegeräte bereit. Unterstützung für Software und Peripheriegeräte von Drittanbietern stellt der jeweilige Hersteller, darunter jenes Material, das über Software &...
Seite 328: Richtlinie Zur Gewährleistung Und Rückgabe
Melden Sie sich als Benutzer anonymous an, und verwenden Sie Ihre E-Mail-Adresse als Passwort. Richtlinie zur Gewährleistung und Rückgabe Die Dell Computer Corporation ("Dell") stellt ihre Hardwareprodukte aus Teilen und Komponenten her, die neu oder wie neu gemäß den geltenden Industriestandards sind. Informationen zur Dell Gewährleistung für Ihren Drucker finden Sie support.dell.com.
