Nibe F1255 Installateurhandbuch Seite 56

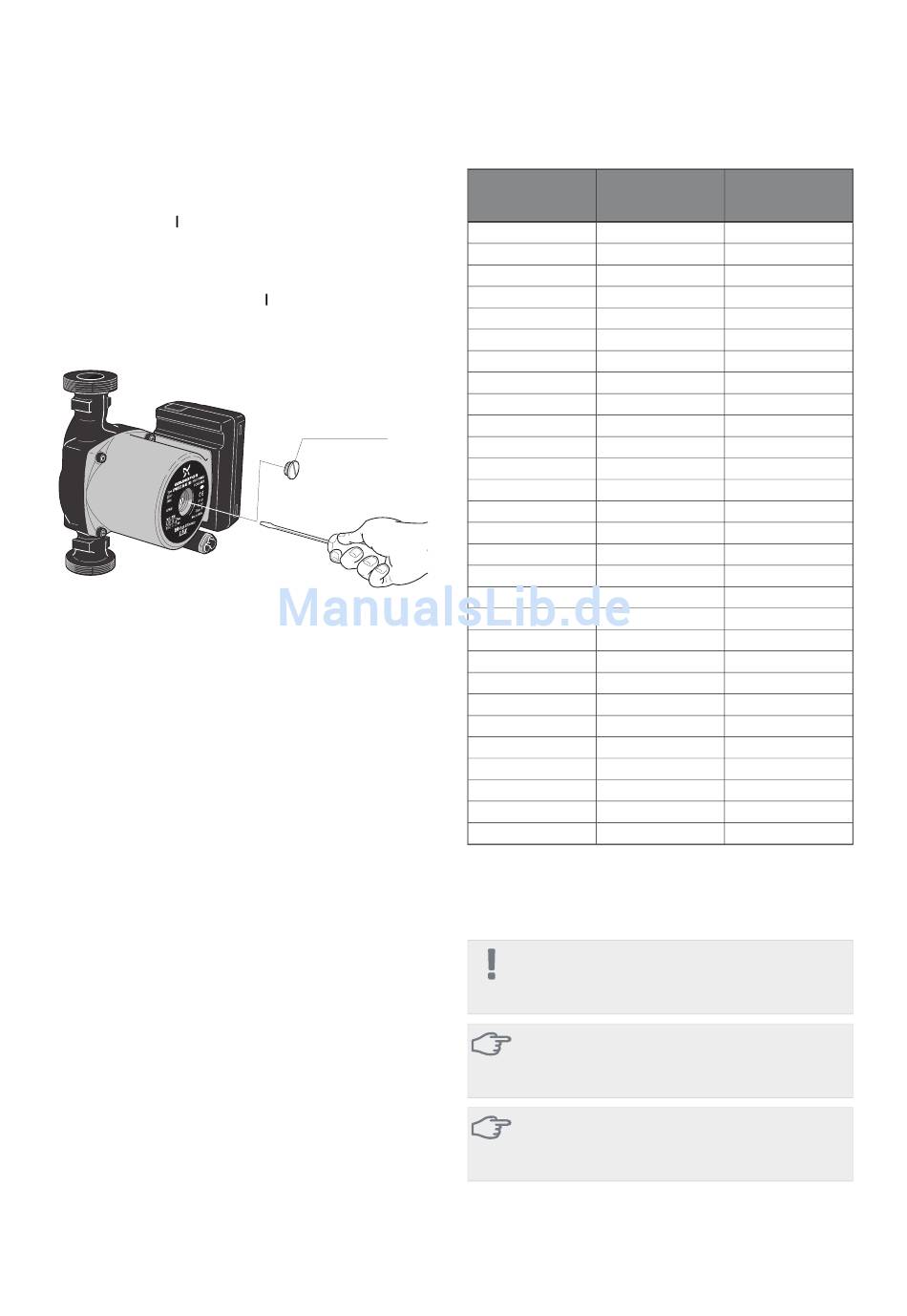

5. Führen Sie einen Schraubendreher ein und drehen
Sie den Pumpenmotor.
6. Ziehen Sie die Entlüftungsschraube (QM5) fest.
7. Starten Sie F1255, indem Sie den Schalter (SF1) in
die Stellung " " bringen. Kontrollieren Sie, ob die
Umwälzpumpe funktioniert.
In vielen Fällen kann es leichter sein, die Umwälzpumpe
bei eingeschaltetem F1255 zu starten, wenn sich der
Schalter (SF1) in der Stellung „ " befindet. Wenn die
Umwälzpumpe bei eingeschaltetem F1255 Starthilfe
benötigt, sollten Sie darauf gefasst sein, dass sich der
Schraubendreher beim Pumpenstart bewegt.
GP1
Auf der Abbildung wird ein mögliches Beispiel für eine Umwälz-
pumpe dargestellt.
56 Kapitel 9 | Service
Fühlerdaten
-40
-35
-30
-25
-20
-15
-10
-5
0
5
Entlüftungsschraube (QM5) Luftningsskruv
10
15
20
25
30
35
40
45
50
55
60
65
70
75
80
85
90
95
100
Herausziehen des Kältemoduls
Das Kältemodul kann herausgezogen werden, um Service
und Transport zu erleichtern.
Temperatur (°C) Widerstand
(kOhm)
351,0
251,6
182,5
133,8
99,22
74,32
56,20
42,89
33,02
25,61
20,02
15,77
12,51
10,00
8,045
6,514
5,306
4,348
3,583
2,968
2,467
2,068
1,739
1,469
1,246
1,061
0,908
0,779
0,672
HINWEIS!
Stellen Sie die Wärmepumpe aus und trennen
Sie die Stromversorgung per Sicherheitsschalter.
ACHTUNG!
Das Kältemodul lässt sich leichter anheben,
wenn es zunächst entleert wird (siehe Seite 55).
ACHTUNG!
Demontieren Sie die Frontabdeckung gemäß
der Beschreibung auf Seite 7.
Spannung (V GS)
3,256
3,240
3,218
3,189
3,150
3,105
3,047
2,976
2,889
2,789
2,673
2,541
2,399
2,245
2,083
1,916
1,752
1,587
1,426
1,278
1,136
1,007
0,891
0,785
0,691
0,607
0,533
0,469
0,414
NIBE F1255
