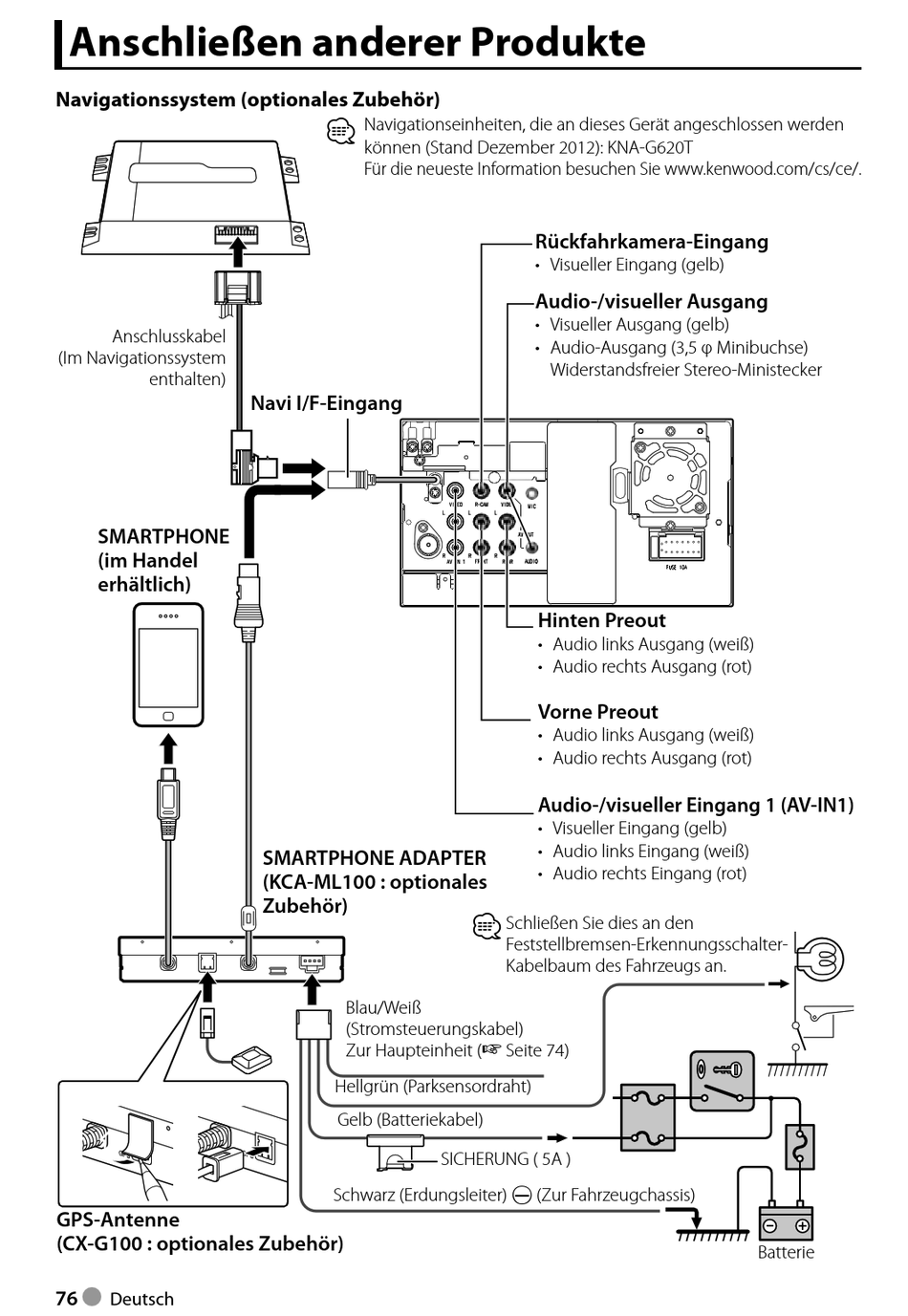

Anschließen anderer Produkte
Navigationssystem (optionales Zubehör)
Anschlusskabel
(Im Navigationssystem
enthalten)
SMARTPHONE
(im Handel
erhältlich)
GPS-Antenne
(CX-G100 : optionales Zubehör)
76
Deutsch
⁄ Navigationseinheiten, die an dieses Gerät angeschlossen werden
können (Stand Dezember 2012): KNA-G620T
Für die neueste Information besuchen Sie www.kenwood.com/cs/ce/.
Navi I/F-Eingang
SMARTPHONE ADAPTER
(KCA-ML100 : optionales
Zubehör)
Blau/Weiß
(Stromsteuerungskabel)
Zur Haupteinheit (
Hellgrün (Parksensordraht)
Gelb (Batteriekabel)
Schwarz (Erdungsleiter) · (Zur Fahrzeugchassis)
Rückfahrkamera-Eingang
• Visueller Eingang (gelb)
Audio-/visueller Ausgang
• Visueller Ausgang (gelb)
• Audio-Ausgang (3,5 φ Minibuchse)
Widerstandsfreier Stereo-Ministecker
Hinten Preout
• Audio links Ausgang (weiß)
• Audio rechts Ausgang (rot)
Vorne Preout
• Audio links Ausgang (weiß)
• Audio rechts Ausgang (rot)
Audio-/visueller Eingang 1 (AV-IN1)
• Visueller Eingang (gelb)
• Audio links Eingang (weiß)
• Audio rechts Eingang (rot)
⁄
Schließen Sie dies an den
Feststellbremsen-Erkennungsschalter-
Kabelbaum des Fahrzeugs an.
☞
Seite 74)
SICHERUNG ( 5A )
Batterie
