FXCQ20M8V3B FXCQ50M8V3B
FXCQ25M8V3B FXCQ63M8V3B
FXCQ32M8V3B FXCQ80M8V3B
FXCQ40M8V3B FXCQ125M8V3B
I
NHALTSVERZEICHNIS
Vor der Installation............................................................................. 1
Wichtige Informationen hinsichtlich des verwendeten Kältemittels ... 2
Auswahl des Installationsortes .......................................................... 2
Vorbereitungen vor der Installation.................................................... 2
Installation der Inneneinheit .............................................................. 3
Verlegen der Kältemittelleitungen ..................................................... 3
Verlegen der Kondensatleitungen ..................................................... 4
Verlegen der Elektroverdrahtung....................................................... 5
Verdrahtungsbeispiel und Einstellen der Fernbedienung.................. 5
Verdrahtungsbeispiel......................................................................... 6
Bauseitige Einstellung....................................................................... 6
Installation der Zierblende ................................................................. 8
Probelauf........................................................................................... 8
Wartung............................................................................................. 8
Vorschriften zur Entsorgung .............................................................. 9
Verdrahtungsplan ............................................................................ 10
LESEN SIE SICH DIESE ANLEITUNG SORGFÄLTIG VOR
DER INSTALLATION DURCH. BEWAHREN SIE DIESE
ANLEITUNG GRIFFBEREIT AUF, DAMIT SIE AUCH
SPÄTER NOCH DARIN NACHSCHLAGEN KÖNNEN.
UNSACHGEMÄSSE INSTALLATION ODER ANSCHLUSS
DER AUSRÜSTUNG ODER VON ZUBEHÖR KANN ZU
ELEKTRISCHEM SCHLAG, KURZSCHLUSS, LECKS,
BRAND ODER
AUSRÜSTUNG FÜHREN. ACHTEN SIE DARAUF, DASS
NUR ZU-BEHÖRTEILE VERWENDET WERDEN, DIE
VON DAIKIN HERGESTELLT WURDEN UND SPEZIELL
FÜR DEN EINSATZ
ENTWICKELT WURDEN.
FACHLEUTEN INSTALLIEREN.
WENN IHNEN DIE INSTALLATIONSVERFAHREN ODER
DER EINSATZ NICHT GELÄUFIG SIND, WENDEN SIE
SICH BEI FRAGEN ODER WEGEN INFORMATIONEN
IMMER AN IHREN DAIKIN-HÄNDLER.
V I
OR DER NSTALLATION
Belassen Sie das Gerät in seiner Verpackung, bis Sie es an den
Installationsort gebracht haben. Muß das Gerät ausgepackt
werden, verwenden Sie Schlingen aus weichem Material oder
Schutzplatten mit einem
Beschädigungen oder Verkratzen des Gerätes zu vermeiden.
In dieser Anleitung nicht beschriebene Punkte finden Sie in der
Installationsanleitung des Außengerätes.
Vorsichtsmaßnahmen für das Kältemittel der Serie R410A:
Die anschließbaren Außeneinheiten müssen ausschließlich für
R410A konstruiert sein.
Legen Sie keine Gegenstände
Außeneinheit ab. Lassen Sie nicht zu, dass sich Blätter und
andere Ablagerungen um die Einheit ansammeln.
Blätter bedeuten eine Brutstätte für Kleintiere, die in die Einheit
eindringen können. Wenn sie einmal in der Einheit sind, können
solche Tiere durch den Kontakt mit Elektroteilen Funktions-
störungen, Rauch oder Brand verursachen.
Installations- und Bedienungsanleitung
1
ANDEREN SCHÄDEN
MIT DER AUSRÜSTUNG
LASSEN SIE SIE
Seil zum Anheben,
in direkter Nähe
VRV System Klimaanlage
Vorsichtsmassnahmen
Seite
Das Gerät darf in den folgenden Räumen nicht installiert oder
betrieben werden.
• Räume mit einem Vorkommen an Miner a löl, Öldampf oder
Ölspritzern wie z.B. Küchen. (Die K unststoffteile können
beschädigt werden.)
• Orte mit
Schwefelgas. (Kupferleitungen und gelötete Teile können
korrodieren.)
• Orte, an denen mit flüchtigen brennbaren Gasen wie Verdünner
oder Benzin gearbeitet wird.
• Orte, an denen Maschinen elektromagnetische Wellen erzeugen.
(Dies könnte Störungen des Regelsystems verursachen.)
• Orte, an denen die Luft stark salzhaltig ist, wie z.B . in
Meeresnähe, und an denen starke Spannungsschwankungen
herrschen, wie z.B. in F abriken sowie in F ahrzeugen oder
Schiff en.
Verwenden Sie bei der Auswahl des Installationsortes die
beiliegende Installations-Pappschablone.
Installieren Sie kein Zubehör direkt am Gehäuse. Bohrlöcher im
Gehäuse können elektrische Kabel beschädigen und stellen folglich
eine Brandgefahr dar.

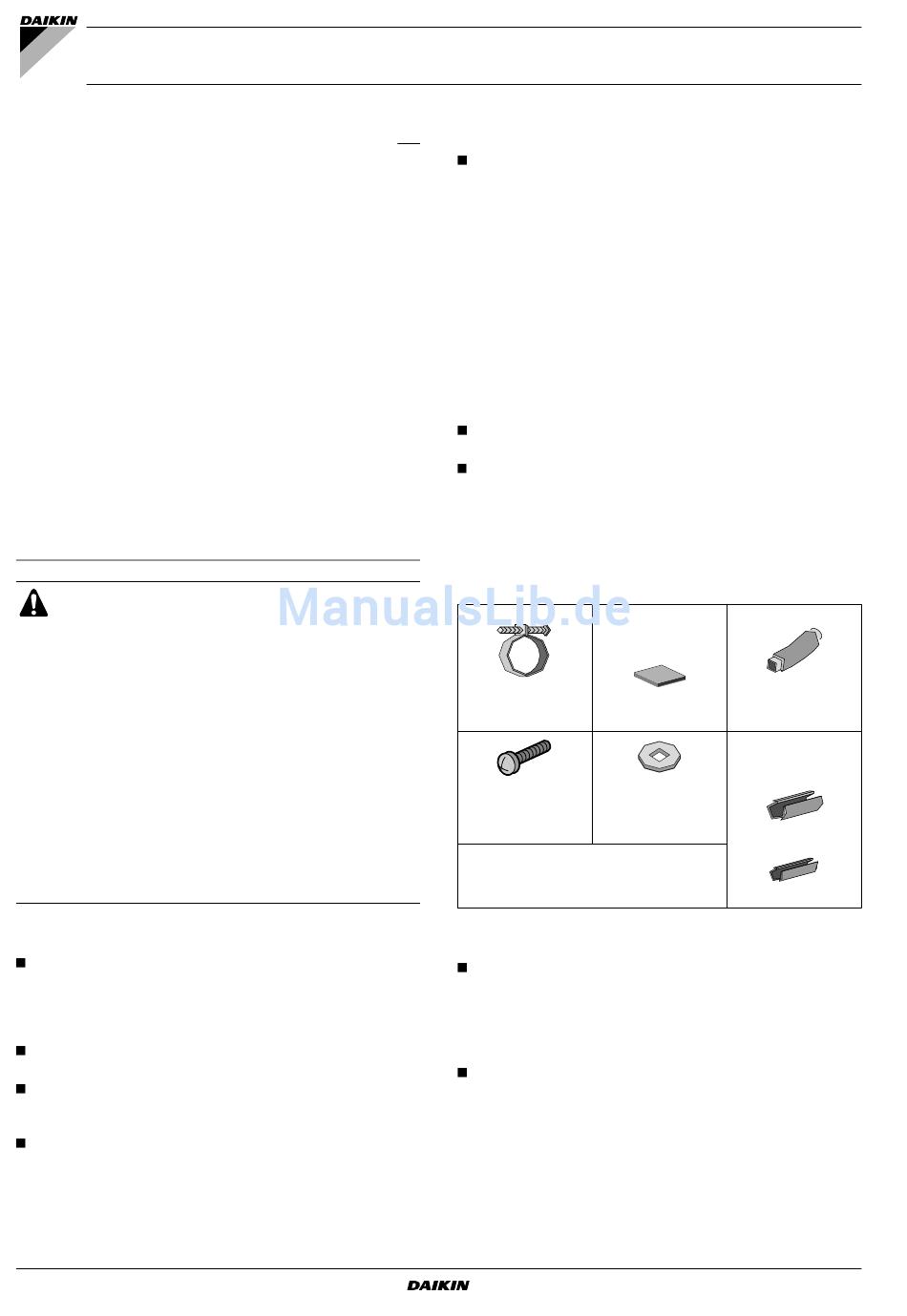

Zubehör
Überprüfen Sie, ob die beiliegenden Zubehörteile Ihrem Gerät
beiliegen.
Rohrschelle,
1 Stck.
DER
Schrauben M5
VON
Für Installations-
Pappschablone
4 Stck.
Andere: Installations- und Betriebsanleitung
Sonderzubehör
Es sind zwei Ausführungen von Fernbedienungen erhältlich:
Verdrahtete und drahtlose.
Wählen Sie die Fernbedienung entsprechend den Wünschen
um
des Kunden, und installieren Sie sie an einem geeigneten Ort.
Zur Auswahl einer geeigneten Fernbedienung siehe Kataloge
und technische Literatur.
Zierblende.
der
Installations- und
Bedienungsanleitung
einem Vorkommen an ätzenden
Auch als
Verpackungsmaterial
verwendbar
Kondensatschlauch,
Installations-
Pappschablone, 1 Stck.
Unterlegscheibe
für Aufhängung,
8 Stck.
für Flüssigkeitsleitung
Gasen wie
1 Stck.
Isolierung für den
Anschluß,
jeweils 1
für Gasleitung
FXCQ20~125M8V3B
