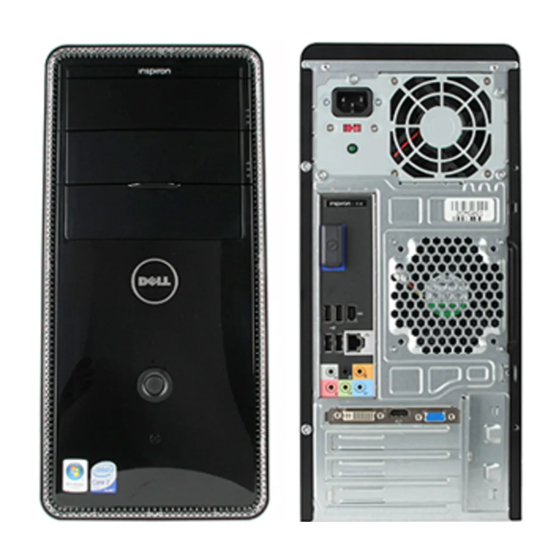

Dell™ Inspiron™ 518/519 Service-Handbuch
  Technik - Übersicht
  Vorbereitung
  Entfernen der Computerabdeckung
  Austauschen der Frontblende
  Austauschen von Speichermodulen
  Austauschen einer PCI/PCI Express-Karte
  Laufwerke austauschen
  Lüfter austauschen
 Anmerkungen, Hinweise und Vorsichtshinweise
ANMERKUNG:
Eine ANMERKUNG macht auf wichtige Informationen aufmerksam, mit denen Sie das System besser einsetzen können.
HINWEIS:
Ein HINWEIS warnt vor möglichen Beschädigungen der Hardware oder vor Datenverlust und zeigt, wie diese vermieden werden können.

VORSICHT:
VORSICHT weist auf Gefahren hin, die zu Sachschäden, Personenschäden oder lebensgefährlichen Verletzungen führen können.
Informationen in diesem Dokument können sich ohne vorherige Ankündigung ändern.
© 2008 Dell Inc. Alle Rechte vorbehalten.
Vervielfältigung oder Wiedergabe in jeglicher Weise ohne schriftliche Genehmigung von Dell Inc. ist strengstens untersagt.
In diesem Text verwendete Marken: Dell, das DELL-Logo und Inspiron sind Markenzeichen der Dell Inc.; AMD ist ein Markenzeichen der Advanced Micro Devices Inc.; Microsoft und
Windows sind entweder Markenzeichen oder eingetragene Markenzeichen der Microsoft Corporation in den USA und/oder anderen Ländern.
Alle anderen in dieser Dokumentation genannten Markenzeichen und Handelsbezeichnungen sind Eigentum der entsprechenden Hersteller und Firmen. Dell Inc. erhebt keinen
Anspruch auf Markenzeichen und Handelsbezeichnungen mit Ausnahme der eigenen.
Modell: DCMF
Mai 2008     Rev. A00

  Austauschen der vorderen E/A-Leiste
  Austauschen des Prozessors
  Austauschen der Systemplatine
  Austauschen des Netzteils
  Austauschen der Batterie
  Wieder Anbringen der Computerabdeckung
  System-Setup-Programm

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Dell Inspiron 518

  • Seite 1 © 2008 Dell Inc. Alle Rechte vorbehalten. Vervielfältigung oder Wiedergabe in jeglicher Weise ohne schriftliche Genehmigung von Dell Inc. ist strengstens untersagt.  In diesem Text verwendete Marken: Dell, das DELL-Logo und Inspiron sind Markenzeichen der Dell Inc.; AMD ist ein Markenzeichen der Advanced Micro Devices Inc.; Microsoft und Windows sind entweder Markenzeichen oder eingetragene Markenzeichen der Microsoft Corporation in den USA und/oder anderen Ländern. Alle anderen in dieser Dokumentation genannten Markenzeichen und Handelsbezeichnungen sind Eigentum der entsprechenden Hersteller und Firmen. Dell Inc. erhebt keinen Anspruch auf Markenzeichen und Handelsbezeichnungen mit Ausnahme der eigenen.
  • Seite 2  Eine Komponente kann ausgewechselt oder – falls separat erworben – installiert werden, indem die Schritte zum Ausbauen der Komponente in umgekehrter Reihenfolge ausgeführt werden.  Technische Daten Informationen zu den technischen Daten Ihres Computers erhalten Sie im Schnellreferenzhandbuch im Lieferumfang Ihres Computers oder auf der Dell Support Website unter support.dell.com.  Empfohlene Werkzeuge Die in diesem Dokument beschriebenen Arbeitsabläufe erfordern u. U. die Benutzung eines Kreuzschlitzschraubendrehers der Größe 2.
  • Seite 3 4. Trennen Sie Ihren Computer sowie alle daran angeschlossenen Geräte vom Stromnetz.    5. Zum Erden der Systemplatine halten Sie den Betriebsschalter gedrückt, während Sie das System vom Netz trennen.  HINWEIS: Bevor Sie Komponenten im Innern des Computers berühren, müssen Sie sich erden. Berühren Sie dazu eine nicht lackierte Metalloberfläche,  beispielsweise Metallteile an der Rückseite des Computers. Wiederholen Sie diese Erdung während der Arbeit am System regelmäßig, um statische  Elektrizität abzuleiten, die interne Bauteile beschädigen könnte. Zurück zum Inhaltsverzeichnis  ...
  • Seite 4: Austauschen Einer Pci/Pci Express-Karte

    Zurück zum Inhaltsverzeichnis   Austauschen einer PCI/PCI Express-Karte Dell™ Inspiron™ 518/519 Service-Handbuch   Entfernen einer PCI/PCI Express-Karte   Installieren einer PCI/PCI Express-Karte   Befestigen der Kartenhalteklammer.   Konfigurieren Ihres Computers nach Entfernen oder Installieren einer PCI/PCI-Express-Karte   VORSICHT: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen  Sicherheitshinweise. Um zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien zu erhalten, sehen Sie die  dazugehörige Homepage unter www.dell.com/regulatory_compliance an.   Entfernen einer PCI/PCI Express-Karte   1. Befolgen Sie die Anweisungen unter Vorbereitung.
  • Seite 5: Installieren Einer Pci/Pci Express-Karte

     Installieren einer PCI/PCI Express-Karte   1. Befolgen Sie die Anweisungen unter Vorbereitung.   2. Entfernen Sie die Computerabdeckung. Siehe Entfernen der Computerabdeckung.   3. Entfernen Sie die Schraube an der Kartenhalteklammer.   4. Nehmen Sie die Kartenhalteklammer ab und legen Sie sie an einen sicheren Platz.  ...
  • Seite 6: Befestigen Der Kartenhalteklammer

      10. Schließen Sie die entsprechenden Kabel an die Karte an.  Die Kabelverbindungen sind in der Dokumentation zur Karte beschrieben.   11. Setzen Sie die Computerabdeckung wieder auf, verbinden Sie den Computer und die zugehörigen Geräte mit dem Netzstrom und schalten Sie sie dann  ein.   Um die Installation abzuschließen, lesen sie nach in Konfigurieren Ihres Computers nach Entfernen oder Installieren einer PCI/PCI-Express-Karte.  Befestigen der Kartenhalteklammer Beim Anschrauben der Kartenhalteklammer stellen Sie sicher dass:  Führungsklemme und -kerbe aufeinander stoßen.  Die Oberseiten aller Karten und Abdeckbleche bündig mit der Führungsleiste sind.  Die Kerbe auf der Oberseite der Karte oder des Abdeckblechs um die Ausrichtungsführung passt.  ...
  • Seite 7 2.  Gehen Sie zu Integrierte Peripheriegeräte 2.  Gehen Sie zu Integrierte Peripheriegeräte und wählen Sie Onboard LAN-Controller. und wählen Sie Onboard LAN-Controller. Ändern Sie die Einstellung dann zu Deaktiviert. Ändern Sie die Einstellung dann zu Aktiviert. 3.  Schließen Sie das Netzwerkkabel an den  3.  Schließen Sie das Netzwerkkabel an den  Anschluss der Netzwerkkarte an. integrierten Netzwerkanschluss an. Zurück zum Inhaltsverzeichnis  ...
  • Seite 8: Austauschen Der Batterie

    Zurück zum Inhaltsverzeichnis   Austauschen der Batterie Dell™ Inspiron™ 518/519 Service-Handbuch   VORSICHT: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen  Sicherheitshinweise. Um zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien zu erhalten, sehen Sie die  dazugehörige Homepage unter www.dell.com/regulatory_compliance an.    VORSICHT: Eine falsch eingesetzte neue Batterie kann explodieren. Tauschen Sie die Batterie nur gegen denselben oder einen gleichwertigen, vom Hersteller empfohlenen Typ aus. Leere Batterien sind den Herstelleranweisungen entsprechend zu entsorgen.
  • Seite 9  ...
  • Seite 10: Wieder Anbringen Der Computerabdeckung

    Zurück zum Inhaltsverzeichnis   Wieder Anbringen der Computerabdeckung Dell™ Inspiron™ 518/519 Service-Handbuch   VORSICHT: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen  Sicherheitshinweise. Um zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien zu erhalten, sehen Sie die  dazugehörige Homepage unter www.dell.com/regulatory_compliance an.    VORSICHT: Nehmen Sie die Geräte nicht in Betrieb, wenn irgendwelche Abdeckungen (einschließlich Computerabdeckungen, Frontblenden,  Abdeckbleche oder Frontblendeneinsätze etc.) entfernt wurden.    1. Stellen Sie sicher, dass alle Kabel angeschlossen sind und diese nicht das Schließen der Abdeckung behindern.    2. Achten Sie darauf, dass keine Werkzeuge oder andere Teile im Innern zurückbleiben.    3. Richten Sie die Halterungen an der Unterseite der Computerabdeckung entsprechend den Schlitzen aus, die am Rand des Computers angeordnet sind.
  • Seite 11: Entfernen Der Computerabdeckung

    Zurück zum Inhaltsverzeichnis   Entfernen der Computerabdeckung Dell™ Inspiron™ 518/519 Service-Handbuch   VORSICHT: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen  Sicherheitshinweise. Um zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien zu erhalten, sehen Sie die  dazugehörige Homepage unter www.dell.com/regulatory_compliance an.    VORSICHT: Um elektrischem Schlag, Verletzungen durch bewegliche Lüfterflügel oder sonstigen unerwarteten Verletzungen vorzubeugen,  stecken Sie Ihren Computer immer zuerst aus, bevor Sie die Abdeckung abnehmen. HINWEIS: Stellen Sie sicher, dass auf der Arbeitsfläche genügend Platz für die abgenommene Computerabdeckung vorhanden ist (mindestens 30 cm).    1. Befolgen Sie die Anweisungen unter Vorbereitung.   2. Legen Sie den Computer auf die Seite, sodass die Computerabdeckung nach oben weist.
  • Seite 12: Austauschen Des Prozessors

    Entfernen der Computerabdeckung).   VORSICHT: Trotz Kunststoffblende kann die Kühlkörperbaugruppe während des normalen Betriebs sehr heiß werden. Halten Sie vor dem  Berühren eine ausreichende Abkühlzeit ein.    Trennen Sie die Stromversorgungskabel von den Anschlüssen ATX_POWER und ATX_CPU (siehe Komponenten der Systemplatine) auf der Systemplatine.   Entfernen Sie den Prozessorlüfter und die Kühlkörperbaugruppe aus dem Computer (siehe Austauschen des Gehäuselüfters und der  Kühlkörperbaugruppe). ANMERKUNG: Verwenden Sie die Original-Kühlkörperbaugruppe wieder, wenn Sie den Prozessor ersetzen, es sei denn, der neue Prozessor  benötigt einen neuen Kühlkörper.   5. Drücken Sie auf den Entriegelungshebel und schieben Sie ihn nach unten, um ihn aus der Halterung herauszulösen.    6. Öffnen Sie gegebenenfalls die Prozessorabdeckung.    Dell™ Inspiron™ 518     Prozessorabdeckung Prozessor Sockel Freigabehebel   Dell Inspiron 519...
  • Seite 13: Installation Des Prozessors

    Belassen Sie den Freigabehebel in der offenen Position, sodass der neue Prozessor ohne weitere Handgriffe in den Sockel eingesetzt werden kann.  Installation des Prozessors HINWEIS: Berühren Sie die nicht lackierte Metallfläche auf der Rückseite des Computers, um sich zu erden. HINWEIS: Der Prozessor muss korrekt im Sockel platziert werden, um beim Einschalten des Computers eine dauerhafte Beschädigung von Prozessor  und Computer zu vermeiden.   1. Befolgen Sie die Anweisungen unter Vorbereitung.   2. Packen Sie den neuen Prozessor aus, und achten Sie dabei darauf, dass Sie die Unterseite des neuen Prozessors nicht berühren.  HINWEIS: Die Kontaktstifte des Sockels sind sehr empfindlich. Um Schäden zu vermeiden, achten Sie darauf, dass Prozessor und Sockel richtig  aneinander ausgerichtet sind. Wenden Sie beim Installieren des Prozessors keine übermäßige Kraft an. Achten Sie darauf, dass Sie die Stifte auf der  Systemplatine nicht berühren oder verbiegen.   Dell Inspiron 518  ...
  • Seite 14 Prozessor Stift-1-Anzeige   3. Ist der Freigabehebel am Sockel nicht vollständig geöffnet, bringen Sie den Hebel in die geöffnete Position.    4. Bei Inspiron 518 richten Sie die Ausrichtungsmarkierungen vorne und hinten am Prozessor an den Ausrichtungsmarkierungen am Sockel aus.   5. Richten Sie die Stift-1-Ecken des Prozessors und die des Sockels aus. HINWEIS: Um Schäden zu vermeiden, stellen Sie sicher, dass der Prozessor richtig mit dem Sockel ausgerichtet ist, und wenden Sie beim Einsetzen des ...
  • Seite 15 Zurück zum Inhaltsverzeichnis  ...
  • Seite 16: Laufwerke Austauschen

    Zurück zum Inhaltsverzeichnis   Laufwerke austauschen Dell™ Inspiron™ 518/519 Service-Handbuch   Austauschen eines Festplattenlaufwerks   Austauschen eines CD-/DVD-Laufwerks   Installation eines Media-Kartenlaufwerks   Entfernen des herausbrechbaren Metallplättchens des FlexBays   Wieder Einsetzen des Laufwerkseinschubs   VORSICHT: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen  Sicherheitshinweise. Um zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien zu erhalten, sehen Sie die  dazugehörige Homepage unter www.dell.com/regulatory_compliance an.  ANMERKUNG: Das System unterstützt keine IDE-Geräte. ANMERKUNG: Das 3,5-Zoll Media-Kartenlaufwerk ist nicht gegen den Festplattenträger austauschbar.     Festplattenlaufwerk Optionales Laufwerk Media-Kartenlaufwerk Optionales CD- oder DVD-Laufwerk CD- oder DVD-Laufwerk  ...
  • Seite 17: Austauschen Eines Cd-/Dvd-Laufwerks

      1 Bohrungen für Schrauben im Festplattenlaufwerksschacht (4) 2 Schrauben (4) 3 Systemplatinenanschluss (jeder verfügbare SATA0 - SATA3- 4 serielles ATA-Datenkabel Anschluss) 5 Netzkabel 6 Festplattenlaufwerk   4. Lösen Sie die vier Schrauben, die das Festplattenlaufwerk mit dem Gehäuse verbinden.  HINWEIS: Achten Sie darauf, dass Sie die Festplattenplatine beim Entfernen oder neu Einsetzen des Festplattenlaufwerks nicht zerkratzen.   5. Schieben Sie das Laufwerk nach hinten aus dem Gehäuse hinaus.   ...
  • Seite 18: Installation Eines Media-Kartenlaufwerks

      1 Spezielle 2 Schraubenlöcher im CD/DVD- 3 Systemplatinenanschluss (jeder Schrauben (2) Laufwerksschacht verfügbare SATA0 - SATA3-Anschluss) 4 Netzkabel 5 Datenkabel 6 CD/DVD-Laufwerk   4. Trennen Sie das Netzkabel und das Datenkabel des CD/DVD-Laufwerks von der Rückseite des Laufwerks.  ANMERKUNG: Wenn Sie das einzige CD/DVD-Laufwerk deinstallieren und es zu diesem Zeitpunkt nicht ersetzen, trennen Sie das Datenkabel von der Systemplatine und bewahren Sie es auf.
  • Seite 19: Entfernen Des Herausbrechbaren Metallplättchens Des Flexbays

      Schrauben (2) F_USB4-Anschluss Netzkabel FlexBay-USB-Kabel Media-Kartenlaufwerk       4. Ziehen Sie das FlexBay-USB-Kabel und das Stromkabel von der Rückseite des Media-Kartenlaufwerks und vom internen USB-Anschluss (F_USB4) der Systemplatine ab (siehe Komponenten der Systemplatine).   5. Entfernen Sie die beiden Schrauben, mit denen das Media-Kartenlaufwerk befestigt ist.  ...
  • Seite 20: Wieder Einsetzen Des Laufwerkseinschubs

    Setzen Sie die Spitze eines Kreuzschlitzschraubendrehers in den Schlitz des herausbrechbaren Metallplättchens und brechen und entfernen Sie es durch  Drehen des Schraubendrehers.  Wieder Einsetzen des Laufwerkseinschubs     Computerrückseite Laufwerkseinschub (optional) Passen Sie den Laufwerkseinschub in den leeren Schlitz des Media-Kartenlaufwerks ein und drücken Sie ihn fest an. Der Laufwerkseinschub ist nun befestigt. HINWEIS: Um den FCC-Bestimmungen zu entsprechen (Federal Communications Commission = Zulassungsbehörde für Kommunikationsgeräte in den  USA), wird empfohlen, den Laufwerkseinschub jedesmal einzusetzen, wenn das Media-Kartenlaufwerk aus dem Computer entfernt wird. Zurück zum Inhaltsverzeichnis  ...
  • Seite 21: Lüfter Austauschen

    Zurück zum Inhaltsverzeichnis   Lüfter austauschen  Dell™ Inspiron™ 518/519 Service-Handbuch   Austauschen des Gehäuselüfters   Austauschen des Gehäuselüfters und der Kühlkörperbaugruppe   VORSICHT: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen  Sicherheitshinweise. Um zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien zu erhalten, sehen Sie die  dazugehörige Homepage unter www.dell.com/regulatory_compliance an.    VORSICHT: Um elektrischem Schlag, Verletzungen durch bewegliche Lüfterflügel oder sonstigen unerwarteten Verletzungen vorzubeugen,  stecken Sie Ihren Computer immer zuerst aus, bevor Sie die Abdeckung abnehmen.  Austauschen des Gehäuselüfters  HINWEIS: Beim Entfernen des Gehäuselüfters berühren Sie nicht die Ventilatorflügel. Dadurch könnte der Lüfter beschädigt werden.     Schrauben (4) Gehäuselüfter   1. Befolgen Sie die Anweisungen unter Vorbereitung.
  • Seite 22   4. Schieben Sie vorsichtig alle Kabel zur Seite, die über der Lüfter- Kühlkörper-Einheit angeordnet sind.   5. Befolgen Sie die unten angegebenen Anweisungen zum Austauschen der Lüfter-Kühlkörper-Einheit, die je nach Computermodell unterschiedlich sein können:    Inspiron 518 a.  Lösen Sie die vier unverlierbaren Schrauben, mit denen die Lüfter- Kühlkörper-Einheit befestigt ist, und heben Sie diese Einheit gerade nach oben     1 Lüfter-Kühlkörper-Einheit 2 Unverlierbare Schrauben (4) ANMERKUNG: Das Aussehen der Lüfter-Kühlkörper-Einheit Ihres Computers kann von der Abbildung unten abweichen.
  • Seite 23   1 Klemmhebel 2 Ausbuchtung der Halterung 3 Klemmenzuhaltung 4 Halterung 5 Kühlkörper 6 Lüfterabdeckung 7 Lüfter         d.  Setzen Sie die Lüfter-Kühlkörper-Einheit wieder auf die Halterung für den Kühlkörper zurück.  e.  Stellen Sie sicher, dass die beiden Klemmenzuhaltungen entsprechend den zwei Ausbuchtungen der Halterungen angeordnet sind. f.  Halten Sie die Lüfter-Kühlkörper-Einheit in der richtigen Stellung fest und drehen Sie den Klemmhebel um 180 Grad im Uhrzeigersinn, um die Verbindung mit der Halterung herzustellen.
  • Seite 25: Austauschen Der Frontblende

    Zurück zum Inhaltsverzeichnis   Austauschen der Frontblende Dell™ Inspiron™ 518/519 Service-Handbuch   VORSICHT: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen  Sicherheitshinweise. Um zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien zu erhalten, sehen Sie die  dazugehörige Homepage unter www.dell.com/regulatory_compliance an.    1. Befolgen Sie die Anweisungen unter Vorbereitung.   2. Entfernen Sie die Computerabdeckung (siehe Entfernen der Computerabdeckung).     Frontblendenzuhaltung (3) Frontblende Frontblendenklemme (3) Klemmeneinsatz Computerrückseite    ...
  • Seite 26: Austauschen Der Vorderen E/A-Leiste

    Zurück zum Inhaltsverzeichnis   Austauschen der vorderen E/A-Leiste Dell™ Inspiron™ 518/519 Service-Handbuch   VORSICHT: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen  Sicherheitshinweise. Um zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien zu erhalten, sehen Sie die  dazugehörige Homepage unter www.dell.com/regulatory_compliance an.    1. Befolgen Sie die Anweisungen unter Vorbereitung.   2. Entfernen Sie die Computerabdeckung (siehe Entfernen der Computerabdeckung).   3. Entfernen Sie die Frontblende (siehe Austauschen der Frontblende).
  • Seite 27: Austauschen Von Speichermodulen

    Zurück zum Inhaltsverzeichnis   Austauschen von Speichermodulen Dell™ Inspiron™ 518/519 Service-Handbuch   VORSICHT: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen  Sicherheitshinweise. Um zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien zu erhalten, sehen Sie die  dazugehörige Homepage unter www.dell.com/regulatory_compliance an.    1. Befolgen Sie die Anweisungen unter Vorbereitung.   2. Entfernen Sie die Computerabdeckung (siehe Entfernen der Computerabdeckung).   3. Suchen Sie die Speichermodule auf der Systemplatine (siehe Komponenten der Systemplatin).
  • Seite 28 Für Inspiron 519 - Bevor Sie Module in den anderen Steckplätzen installieren, stellen Sie sicher, dass ein einzelnes Speichermodul im DIMM-Anschluss 1 installiert wird, dem Steckplatz, der sich am nächsten zum Prozessor befindet. 1 Paar A: identisches Speichermodulpaar in den 2 Paar B: identisches Speichermodulpaar in den DIMM-Anschlüssen 1 und 2  DIMM-Anschlüssen 3 und 4   7. Richten Sie die Aussparung auf der Modulunterseite mit dem Quersteg im Sockel aus.     Kerben (2) Speichermodul Kerbe Quersteg...
  • Seite 29 Zurück zum Inhaltsverzeichnis  ...
  • Seite 30: Austauschen Des Netzteils

    Zurück zum Inhaltsverzeichnis   Austauschen des Netzteils Dell™ Inspiron™ 518/519 Service-Handbuch   VORSICHT: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen  Sicherheitshinweise. Um zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien zu erhalten, sehen Sie die  dazugehörige Homepage unter www.dell.com/regulatory_compliance an.    VORSICHT: Um elektrischem Schlag, Verletzungen durch bewegliche Lüfterflügel oder sonstigen unerwarteten Verletzungen vorzubeugen,  stecken Sie Ihren Computer immer zuerst aus, bevor Sie die Abdeckung abnehmen.   1. Befolgen Sie die Anweisungen unter Vorbereitung.   2. Entfernen Sie die Computerabdeckung (siehe Entfernen der Computerabdeckung).
  • Seite 31 9. Setzen Sie die Computerabdeckung wieder auf (siehe Wieder Anbringen der Computerabdeckung).   10. Schließen Sie den Computer und die zugehörigen Geräte an die Stromversorgung an und schalten Sie sie ein.  Zurück zum Inhaltsverzeichnis  ...
  • Seite 32: Austauschen Der Systemplatine

    Zurück zum Inhaltsverzeichnis   Austauschen der Systemplatine Dell™ Inspiron™ 518/519 Service-Handbuch   VORSICHT: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen  Sicherheitshinweise. Um zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien zu erhalten, sehen Sie die  dazugehörige Homepage unter www.dell.com/regulatory_compliance an.  HINWEIS: Führen Sie die folgenden Schritte nur aus, wenn Sie mit dem Entfernen und Austauschen von Hardware vertraut sind. Bei falscher  Vorgehensweise könnte die Systemplatine beschädigt werden. Für technischen Service sehen Sie im Schnellreferenzhandbuch nach.   1. Befolgen Sie die Anweisungen unter Vorbereitung.   2. Entfernen Sie die Computerabdeckung (siehe Entfernen der Computerabdeckung.   3. Entfernen Sie alle Add-In-Karten der Systemplatine (siehe Austauschen einer PCI/PCI Express-Karte).
  • Seite 33 HINWEIS: Vergewissern Sie sich, dass die Kühlkörperbaugruppe in der richtigen Position fest sitzt.   13. Stecken Sie die Speichermodule auf den Sockeln wieder an die Stelle, von der Sie sie entfernt haben (siehe Austauschen von Speichermodulen).   14. Stecken Sie wieder alle Add-In-Karten auf die Systemplatine.   15. Setzen Sie die Computerabdeckung wieder auf (siehe Wieder Anbringen der Computerabdeckung).
  • Seite 34   Aufrufen des System-Setup-Programms   1. Schalten Sie den Computer ein oder führen Sie einen Neustart durch.    2. Wenn das blaue DELL™-Logo erscheint, warten Sie auf die F2- Eingabeaufforderung und drücken Sie dann sofort auf <F2>.  ANMERKUNG: Die Aufforderung zum Drücken von F2 bedeutet, dass die Tastatur initialisiert wurde. Diese Aufforderung kann sehr schnell  erscheinen; es muss also auf die Einblendung geachtet und dann <F2> gedrückt werden. Wenn F2 vor der Aufforderung gedrückt wird, geht  dieser Tastendruck verloren. Falls Sie zu lange gewartet haben und das Betriebssystem-Logo eingeblendet wird, warten Sie noch, bis der Microsoft® Windows®-Desktop angezeigt wird. Fahren Sie danach den Computer herunter (siehe...
  • Seite 35 Auto Power On Date (Automatisches Einschalten des Datums) 0:00:00 Auto Power On Time (Automatisches Einschalten der Uhrzeit) Aus; Ein; Letzte (Aus ist Standard) AC Recovery (Wiederherstellung Netzstrom)   System-Setup-Optionen — Dell Inspiron 519 ANMERKUNG: Je nach Computer und installierten Geräten werden die Elemente in diesem Abschnitt möglicherweise gar nicht oder anders als  aufgeführt angezeigt.   System Info (Systeminformationen) Inspiron 519 System...
  • Seite 36 Erweiterte BIOS-Funktionen  AMD™-Virtualisierung—Aktiviert; Deaktiviert (Deaktiviert ist Standard) CPU Feature (CPU-Funktionen)  AMD-Cool 'N' quiet-Funktion—Aktiviert; Deaktiviert (Aktiviert ist Standard)  AMD-Live!—Gibt an, ob die AMD-Live!-Funktion verfügbar ist Höchstgeschwindigkeit; Volle/Geringe Geschwindigkeit (Höchstgeschwindigkeit ist Standard) USB Device (USB-Gerät) Einstellung Konfiguration Startgerät Deaktiviert; Aktiviert (Aktiviert ist Standard) Fast Boot (Schneller Systemstart) Aus; Ein (Ein ist Standard) Numlock Key (Num-Taste) Bericht;...
  • Seite 37: Löschen Verlorener Kennwörter

     USB Flash Device (USB-Flash-Gerät) – Verbinden Sie das Speichergerät mit einem USB-Anschluss und starten Sie den Computer neu. Wenn F12 = Boot Menu (F12 = Startmenü) in der rechten oberen Ecke des Bildschirms angezeigt wird, die Taste F12 drücken. Das BIOS erkennt das Gerät und fügt dem  Systemstartmenü die USB-Flash-Option hinzu. ANMERKUNG: Ein Systemstart kann nur von einem startfähigen USB-Gerät aus durchgeführt werden. Um sicherzustellen, dass das Gerät startfähig ist,  lesen Sie die Informationen in der Dokumentation des Geräts.   Ändern der Startreihenfolge für den aktuellen Startvorgang  Mit dieser Funktion können Sie beispielsweise einstellen, dass der Computer vom CD-Laufwerk aus startet, damit das Programm Dell Diagnostics auf den Drivers and Utilities-Datenträgern ausgeführt werden kann; nach Beendigung der Diagnosetests startet der Computer dann wieder von der Festplatte aus. Sie  können mit dieser Funktion auch festlegen, dass der Computer von einem USB-Gerät wie z. B. einem USB-Diskettenlaufwerk oder USB-Speicherstick neu startet.   1. Verbinden Sie das Gerät mit einem USB-Anschluss, wenn Sie den Computer von einem USB-Gerät aus starten möchten.    2. Schalten Sie den Computer ein oder führen Sie einen Neustart durch. ...
  • Seite 38: Löschen Von Cmos-Einstellungen

      Inspiron 519     4. Entfernen Sie den 2-poligen Jumper-Stecker von den Stiften 2 und 3 und stecken Sie ihn auf die Stifte 1 und 2.   5. Warten Sie ca. fünf Sekunden ab zum Löschen des Kennworts.    6. Entfernen Sie den 2-poligen Jumper-Stecker von den Stiften 1 und 2 und stecken Sie ihn wieder zurück auf die Stifte 2 und 3, um die Kennwort- Funktion zu aktivieren.  ...
  • Seite 39: Löschen Und Neubeschreiben Des Bios (Flashen)

    Bei einer möglichen Aktualisierung oder beim Austauschen der Systemplatine muss das BIOS eventuell gelöscht und neu beschrieben werden (Flashen).   1. Schalten Sie den Computer ein.   2. Machen Sie die BIOS-Aktualisierungsdatei für Ihren Computer auf der Dell Support-Website unter support.dell.com ausfindig.   3. Klicken Sie auf Download Now (Jetzt herunterladen), um die Datei herunterzuladen.   4. Wenn das Fenster Export Compliance Disclaimer (Haftungsausschluss Konformität exportieren) angezeigt wird, klicken Sie auf Yes, I Accept this Agreement (Ja, ich stimme der Vereinbarung zu).
  • Seite 40: Technik - Übersicht

    Zurück zum Inhaltsverzeichnis   Technik - Übersicht  Dell™ Inspiron™ 518/519 Service-Handbuch   Innenansicht des Computers   Komponenten der Systemplatine   VORSICHT: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen  Sicherheitshinweise. Um zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien zu erhalten, sehen Sie die  dazugehörige Homepage unter www.dell.com/regulatory_compliance an.   Innenansicht des Computers   1 Optionales Festplattenlaufwerk 2 Festplattenlaufwerk 3 Media-Kartenlaufwerk 4 Optionales CD- oder DVD-Laufwerk 5 Netzteil 6 CD- oder DVD-Laufwerk  Komponenten der Systemplatine  ...
  • Seite 41 22 Vorderer Audio-Anschluss (F_AUDIO) 23 PCI-Anschluss (PCI 2.3) 24 PCI-Express x1-Anschluss (PCIE_X1) 25 PCI-Express x1-Anschluss (PCIE_X2) 26 PCI-Express x16-Anschluss (PCIE_X16) 27 Audioanschlüsse 28 2 USB-Anschlüsse und 1 LAN-Anschluss 29 2 USB-Anschlüsse und 1 IEEE 1394- 30 Anschluss für Gehäuselüfter  Anschluss (CHASSIS_FAN) 31 Bildschirmanschluss (VGA) 32 Strom für Prozessor (ATX_CPU)   Dell Inspiron 519  ...
  • Seite 42   Prozessor-Sockel (CPU) Anschluss des Prozessorlüfters  (CPU_FAN) Speichermodulanschluss DIMM_4 Speichermodulanschluss (DIMM_3) Speichermodulanschluss (DIMM_2) Speichermodulanschluss (DIMM_1) Haupt-Netzanschluss (ATX_POWER) Anschluss für serielles ATA- Festplattenlaufwerk (SATA3) Anschluss für serielles ATA- 10 CMOS-Jumper (CLEAR CMOS) Festplattenlaufwerk (SATA2) 11 Kennwort-Jumper (CLEAR_PW) 12 S/PDIF-Anschluss (SPDIF_OUT) 13 Frontblendenanschluss (F_PANEL) 14 Oberer USB-Anschluss (F_USB2) 15 Anschluss für serielles ATA- 16 Anschluss für serielles ATA- Festplattenlaufwerk (SATA1) Festplattenlaufwerk (SATA0)
