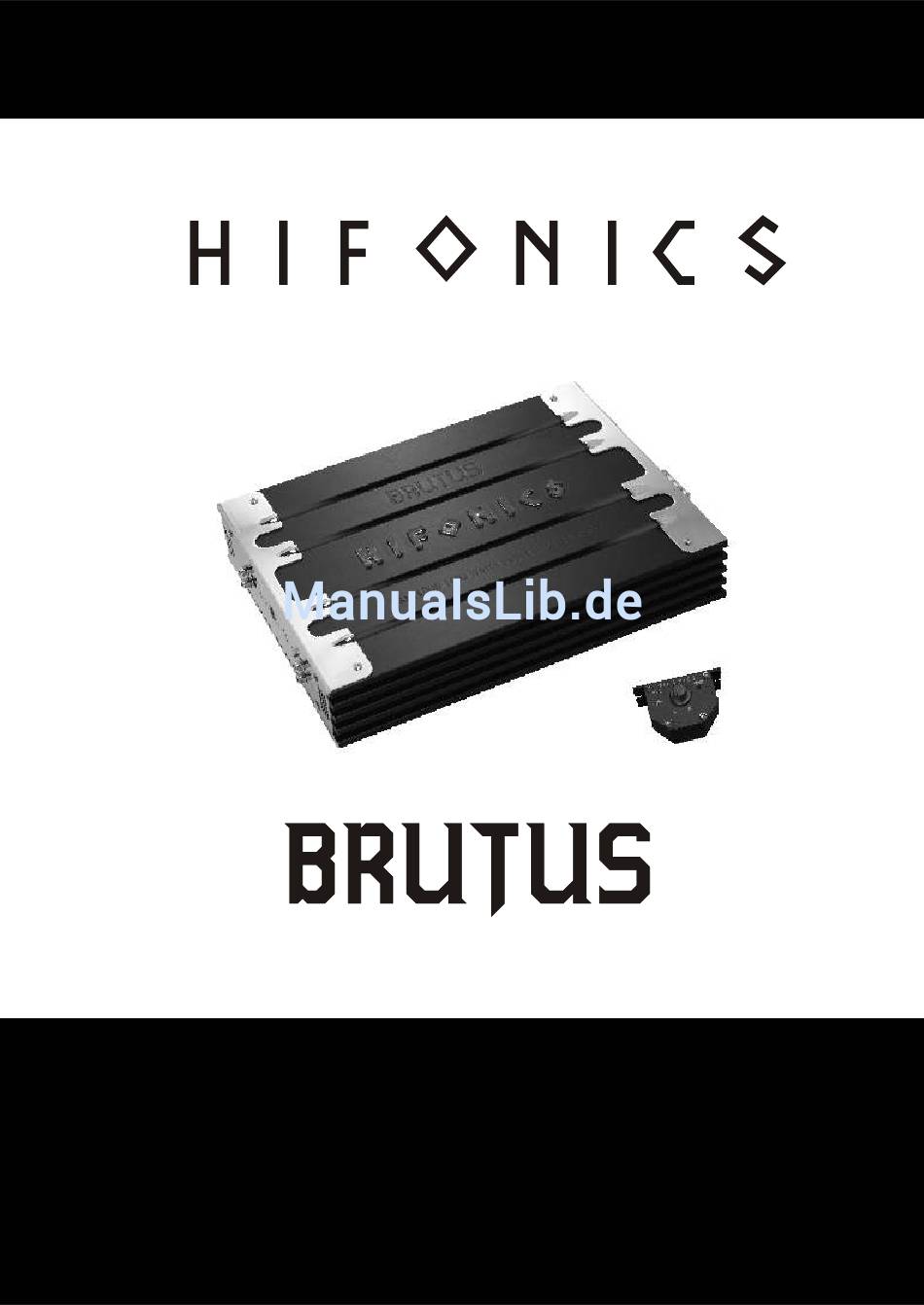

- Seite 1 BXi AMPLIFIER SERIES BXi1600 D • BXi1100 D BXi750 A/B-CLASS Bedienungsanleitung Owner´s Manual...
-
Seite 2: Inhaltsverzeichnis
Bedienungsanleitung Seite Inhaltsverzeichnis Technische Daten..........................Installationshinweise, Einbau des Verstärkers................Elektrischer Anschluss........................Funktionen und Bedienelemente..................... Lautsprecher und Cinch-Anschluss....................Fehlerbehebung..........................Technische Daten BXi 750 BXi 1100 D BXi 1600 D Kanäle Ausgangsleistung RMS bei 14.4 Volt Watt an 4 Ohm Watt an 2 Ohm Watt an 1 Ohm 1100 1600... -
Seite 3: Installationshinweise, Einbau Des Verstärkers
Installationshinweise Achten Sie bei der Installation darauf, dass keine serienmäßig im Kfz vorhandenen Teile wie z.B. Kabel, Bordcomputer, Sicherheitsgurte, Tank oder ähnliche Teile beschädigt bzw. entfernt werden. Vergewissern Sie sich, dass der Verstärker an dem Montageort genügend Kühlung erhält. Montieren Sie das Gerät nicht in zu kleine, abgeschlossene Gehäuse ohne Luftzirkulation, nicht in der Nähe von wärmeabstrahlenden Teilen oder elektronischen Steuerungen des Fahrzeuges. -
Seite 4: Funktionen Und Bedienelemente
Monoblock-Verstärker - Funktionen und Bedienelemente BXi 750 / BXi 1100 D / BXi 1600 D LOW PASS/SUB SONIC - Regler LOW PASS (Tiefpass) - regelt die Begrenzung des Frequenzgangs der Lautsprecher nach oben. Die Trennfrequenz ist stufenlos von 35Hz bis 250Hz regelbar. SUB SONIC - Der Subsonic-Filter erlaubt es den Subwoofer von ultratiefen Frequenzen abzutrennen, damit dieser nicht mechanisch bzw. -
Seite 5: Lautsprecher Und Cinch-Anschluss
Bei Anschluss von mehreren Subwoofern kann optional der zweite Lautsprecher-Ausgang benutzt werden. Cinchleitung von Steuergerät mit Cincheingang (LINE INPUT) verbinden. Kabel der Bass- Fernbedienung mit REMOTE-Eingang verbinden. HIFONICS HIFONICS POWER PROTECT Gesamtimpedanz aller 18dB HFR-1 HFR-1 Subwoofer darf 1 Ohm nicht unterschreiten. -
Seite 6: Fehlerbehebung
Fehlerbehebung Fehler: keine Funktion Ursache: 1.Die Verbindungskabel sind nicht korrekt angeschlossen. 2.Die Kabel haben keinen elektrischen und mechanischen Kontakt. 3.Sicherungen defekt. Im Falle des Austauschs achten Sie bitte auf den korrekten Wert der Sicherungen. Fehler: kein Ton aus Lautsprecher Ursache: 1.Die Lautsprecherkabel oder Cinchkabel sind nicht korrekt angeschlossen oder defekt. -
Seite 7: Specifications
Owner´s Manual CONTENT Page Specifications............................Installation Notes..........................Electrical Connection.......................... Amplifier- Functions & Control......................Amplifier Applications........................Trouble Shooting..........................Specifications BXi1100D BXi1600D BXi750A/B Channels Output Power Ratings at 14.4 Volts Watts at 4 Ohm load - RMS / MAX Watts at 2 Ohm load - RMS / MAX. 1100 Watts at 1 Ohm load - RMS / MAX 1100... -
Seite 8: Installation Notes
Installation Notes The amplifier is generally mounted in the rear trunk area but can be mounted in any convenient area such as beneath a seat. Please be sure to locate this unit where you have reasonable air circulation and protection from moisture. -
Seite 9: Amplifier- Functions & Control
Monoblock-Amplifier- Functions and Controls BXi 750 / BXi 1100 D / BXi 1600 D LOW PASS/SUB SONIC LOW PASS - Controls the frequency response of your speakers upwards and is continously variable from 35Hz to 250Hz. SUB SONIC - Eliminates the lowest frequencies to protect the speakers from damages. These low frequencies can cause damages. -
Seite 10: Amplifier Applications
Channel two Connect RCA cable from head-unit with RCA input (LINE INPUT). Connection for remote control to adjust subwoofer from your seat. Minimum impendance HIFONICS HIFONICS POWER PROTECT not under 1 Ohm 18dB HFR-1 HFR-1... -
Seite 11: Trouble Shooting
Trouble Shooting System does not turn on 1.Check all fuses. 2.Check all connections. 3.Measure the +12 volt and remote turn on voltages at the amplifier terminals. If these are non existent or low, take voltage measurements at fuse holders, distribution blocks, the head unit’s +12 volt and remote leads to Localize the problem. - Seite 12 Distribution: Audio Design GmbH Am Breilingsweg 3 76709 Kronau Tel. 07253/9465-0, Fax 07253/9465-10 www.audiodesign.de...
