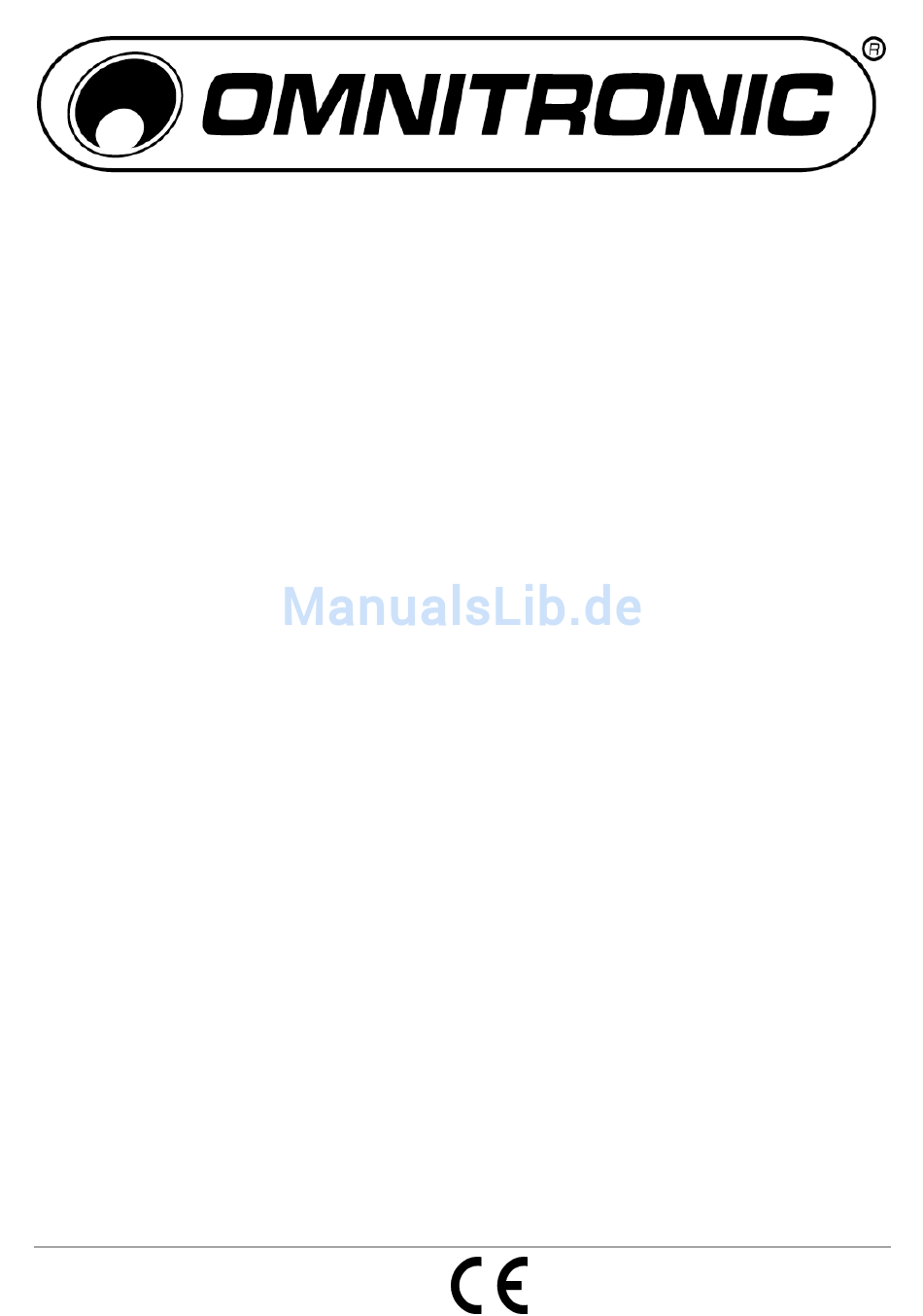

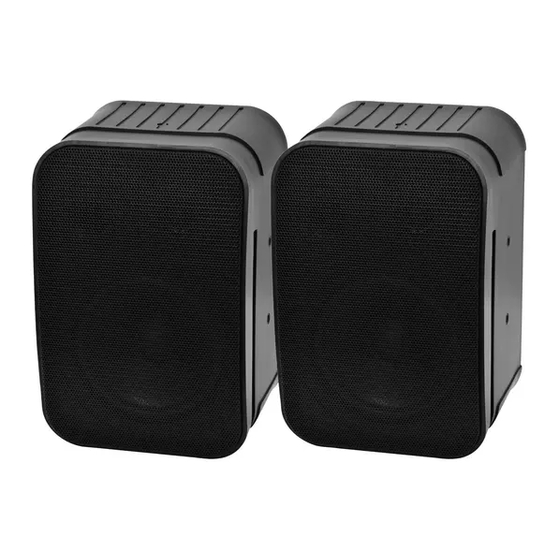

- Seite 1 BEDIENUNGSANLEITUNG USER MANUAL CONTROL 1 CONTROL 5 PASSIVE SPEAKER SYSTEM © Copyright Für weiteren Gebrauch aufbewahren! Nachdruck verboten! Keep this manual for future needs! Reproduction prohibited!
-
Seite 2: Inhaltsverzeichnis
This user manual is valid for the article numbers: 11229606, 11229608, 11229610, 11229615 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.omnitronic.com 2/16 00053940.DOC, Version 3.1... -
Seite 3: Passive Lautsprecherbox
- sich die letzte Version der Anleitung im Internet herunter laden 1. EINFÜHRUNG Wir freuen uns, dass Sie sich für eine OMNITRONIC Lautsprecherbox entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. -
Seite 4: Bestimmungsgemässe Verwendung
Fachhandel vorbehalten! 3. BESTIMMUNGSGEMÄSSE VERWENDUNG Bei den Lautsprecherboxen CONTROL 1 und CONTROL 5 handelt es sich um passive 2-Wege-Systeme mit Basslautsprecher und Hochtöner. Der separat erhältliche Subwoofer dient als ideale Ergänzung zu den Lautsprecherboxen. Die Lautsprecherboxen können frei im Raum aufgestellt oder mit der als Zubehör erhältlichen Halterung an Wänden und Decken installiert werden. -
Seite 5: Installation
Die Umgebungstemperatur muss zwischen -5° C und +45° C liegen. Halten Sie die Lautsprecherbox von direkter Sonneneinstrahlung (auch beim Transport in geschlossenen Wägen) und Heizkörpern fern. Die relative Luftfeuchte darf 50 % bei einer Umgebungstemperatur von 45° C nicht überschreiten. Bitte beachten Sie: Beim Einsatz dieser Lautsprecherbox in öffentlichen bzw. -
Seite 6: Befestigung An Der Wand Mit Der Optionalen Wandhalterung
5-fache Punktbelastung des Eigengewichtes der Installation aushalten (z. B. 20 kg Gewicht - 100 kg Punktbelastung). Bitte beachten Sie: Beim Einsatz dieser Lautsprecherbox in öffentlichen bzw. gewerblichen Bereichen ist eine Fülle von Vorschriften zu beachten, die hier nur auszugsweise wiedergegeben werden können. Der Betreiber muss sich selbständig um Beschaffung der geltenden Sicherheitsvorschriften bemühen und diese einhalten! Während des Auf-, Um- und Abbaus ist der unnötige Aufenthalt im Bereich von Bewegungsflächen, auf... -
Seite 7: Unzulässige Installationsarten
4.3 Unzulässige Installationsarten ACHTUNG! Diese Lautsprecherbox darf niemals auf eine andere Lautsprecherbox aufgestellt werden - Lebensgefahr durch herabstürzende Boxen! Diese Lautsprecherbox darf niemals fliegend aufgehängt werden - Lebensgefahr durch herab- stürzende Boxen! 4.4 Anschlüsse herstellen Schritt 1: Schalten Sie die PA-Anlage aus, falls diese noch eingeschaltet ist. Schritt 2: Schließen Sie die Lautsprecherbox über geeignete Lautsprecherkabel an den Verstärker an. -
Seite 8: Reinigung Und Wartung
Kontrollieren Sie regelmäßig mit einem Schallpegelmesser, ob Sie den geforderten Grenzwert einhalten. Wenn Sie die Anlage wieder abschalten wollen, schalten Sie zuerst die Endstufen und danach die Vorstufen aus, damit kein Ausschaltknacksen an die Lautsprecher gelangt. 6. REINIGUNG UND WARTUNG Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung geprüft werden. -
Seite 9: Technische Daten
Gewicht: 1,6 kg 6 kg 7.1 Zubehör OMNITRONIC Subwoofer für Control-Systeme Best.-Nr. 11036580 Wandhalterung für Control 1, 1 Paar Best.-Nr. 11229640 Wandhalterung für Control 5 SW / Stück Best.-Nr. 11229645 Wandhalterung XY Control 5 sw / Stück Best.-Nr. 11229648 Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten. -
Seite 10: Introduction
- download the latest version of the user manual from the Internet 1. INTRODUCTION Thank you for having chosen an OMNITRONIC speaker system. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time. -
Seite 11: Danger To Life
3. OPERATING DETERMINATIONS The speaker systems CONTROL 1 and CONTROL 5 are passive 2-way systems with bass speaker and dome tweeter. The optional subwoofer is the ideal complement to the speakers systems. The speaker systems can be set up as desired or mounted to walls or ceilings via the optional wall holder. -
Seite 12: Installation
This speaker system must only be installed at a solid, plane, anti-slip, vibration-free, oscillation-free and fire- resistant location. Please note: when using this speaker system in public or industrial areas, a series of safety instructions have to be followed that this manual can only give in part. The operator must therefore inform himself on the current safety instructions and consider them. -
Seite 13: Attachment To The Wall Via The Optional Wall Holder
When rigging, derigging or servicing the device staying in the area below the installation place, on lighting bridges, under high working places and other endangered areas is forbidden. The operator has to make sure that safety-relating and machine-technical installations are approved by an expert before taking into operation for the first time and after changes before taking into operation another time. -
Seite 14: Making The Connections
4.4 Making the connections Step 1: If the PA system is turned on, turn it off before making any connection. Step 2: Connect the speaker with suitable speaker cables to the amplifier. Connect the positive pole of the amplier to the red terminal and the negative pole of the amplier to the black terminal. Step 3: When connecting several speakers, make sure that all speakers have the same polarity and that the amplifier is not overloaded. -
Seite 15: Cleaning And Maintenance
Should you need any spare parts, please use genuine parts. Should you have further questions, please contact your dealer. 7. TECHNICAL SPECIFICATIONS Control 1 Control 5 Rated power: 30 W RMS 50 W RMS... -
Seite 16: Accessories
7.1 Accessories OMNITRONIC Subwoofer for control systems No. 11036580 Wall-mounting for Control 1, 1 pair No. 11229640 Wall-mounting for Control 5 white /per pc No. 11229646 Wall-mounting XY Control 5 white /per pc. No. 11229649 Please note: Every information is subject to change without prior notice. 09.07.2010 ©...
