2
Angaben zum Produkt
45
52
Bild 8 Anschlussmaße des Zubehörs Heizkreiserweiterung 1 (Maße in
mm)
10

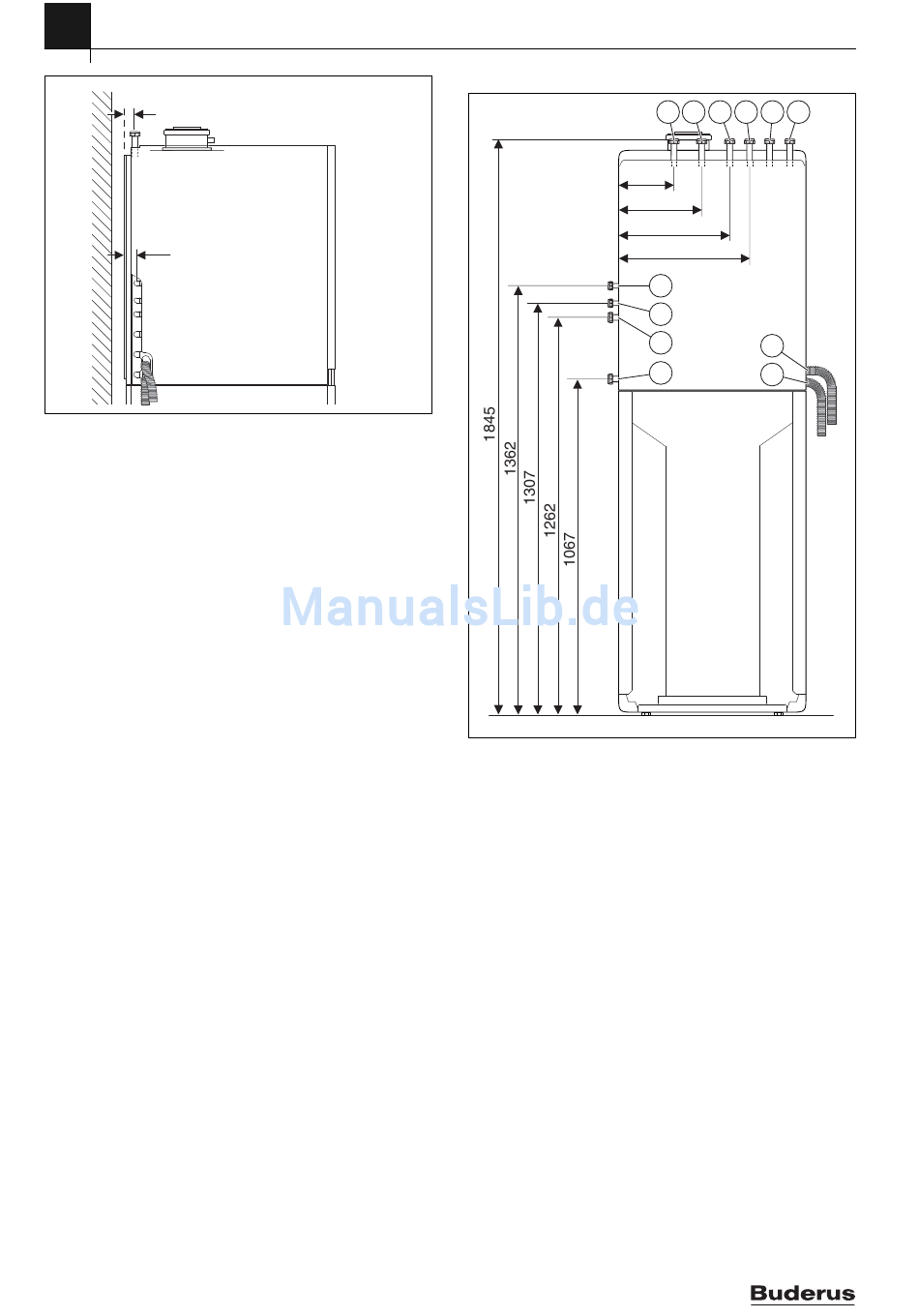

2.5.5 Anschlussmaße mit Zubehör Heizkreiserweiterung 2
0010007593-002
Bild 9 Anschlussmaße des Zubehörs Heizkreiserweiterung 2 (Maße in
mm)
Legende zu Bild 9:
[1] Heizungsrücklauf (gemischter Heizkreis) G¾
[2] Heizungsvorlauf (gemischter Heizkreis) G¾
[3] Heizungsrücklauf (ungemischter Heizkreis) G¾
[4] Heizungsvorlauf (ungemischter Heizkreis) G¾
[5] Solarvorlauf G¾
[6] Solarrücklauf G¾
[7] Zirkulation G½
[8] Gas G½
[9] Kaltwasser G¾
[10] Warmwasser G¾
[11] Ableitung vom Kondensat
[12] Schlauch vom Sicherheitsventil
Logamax plus – 6720862849 (2016/12)
1 2 3 4 5 6
180
268
365
420
7
8
9
11
10
12
0010009722-001
