Anschlussmaße Mit Zubehör As-H1/Horizontales Anschluss-Set - Buderus Logamax plus GB192 iT Installationsanleitung

2
Angaben zum Produkt
0
224

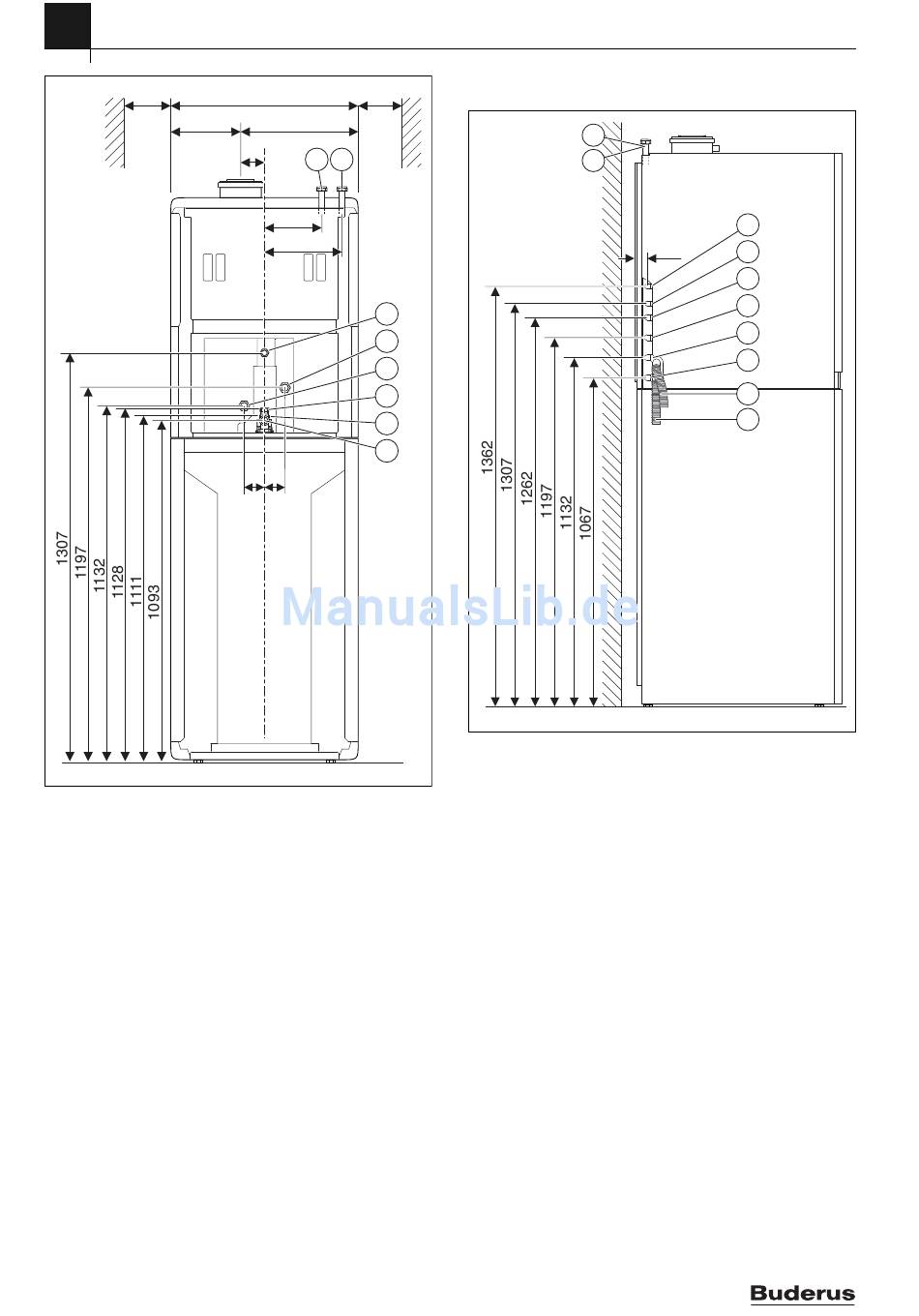

Bild 3 Abmessungen und Anschlüsse ohne Zubehöre (Maße in mm)
(Empfohlener Wandabstand ≥ 50 mm)
8
0
600
376
76
1 2
184
248
3
4
5
6
7
8
65 65
0010004680-002
2.5.2 Anschlussmaße mit Zubehör AS-H1/Horizontales An-
schluss-Set
1
2
Bild 4 Anschlussmaße des Zubehörs AS-H1/Horizontales Anschluss-
Set (Maße in mm)
Legende zu Bild 4:
[1] Solarvorlauf G¾
[2] Solarrücklauf G¾
[3] Zirkulation G½
[4] Gas G½
[5] Kaltwasser G¾
[6] Heizungsvorlauf G¾
[7] Heizungsrücklauf G¾
[8] Warmwasser G¾
[9] Ableitung vom Kondensat
[10] Schlauch vom Sicherheitsventil
Logamax plus – 6720862849 (2016/12)
3
52
4
5
6
7
8
9
10
0010009719-001
