Verpackung A:
[1] Bivalenter Schichtladespeicher mit Solarmodul
[2] Abdeckung links
[3] Abdeckung oben
[4] Abdeckung rechts
[5] Abdeckung vorne
[6] Befestigungsmaterial:
4 Clips
1 Sicherheitsschraube
1 Fettbeutel
[7] Druckschriftensatz zur Produktdokumentation
[8] Rücklaufrohr Solar
[9] Halteblech
[10] Solargruppe
[11] Durchflussbegrenzer Solar
[12] Vorlaufrohr Solar
[13] Thermometer Solar
[14] Kollektortemperaturfühler (NTC)
[15] Schlauch vom Sicherheitsventil Solar
[16] Befestigungsmaterial:
2 Klammer
2 O-Ringe
4 Dichtungen
2 Schrauben
2 Klemmringverschraubungen ¾ in × 18 mm
2 Reduzierringe 18 × 15 mm
Verpackung B:
[17] Buderus Logamatic web KM100
[18] Gas-Brennwertgerät
[19] Schlauch vom Sicherheitsventil Heizung
[20] Rohre
[21] Kabel Buderus Logamatic web KM100
2.2 Konformitätserklärung
Dieses Produkt entspricht in Konstruktion und Betriebsverhalten den eu-
ropäischen Richtlinien sowie den ergänzenden nationalen Anforderun-
gen. Die Konformität wurde mit der CE-Kennzeichnung nachgewiesen.
Sie können die Konformitätserklärung des Produkts im Internet abrufen
( Rückseite).
2.3

Produktidentifikation

Typschild
Das Typschild enthält Leistungsangaben, Zulassungsdaten und die Seri-
ennummer des Produkts. Die Position des Typschilds finden Sie in der
Produktübersicht.
Zusatztypschild
Das Zusatztypschild befindet sich an einer von außen gut erreichbaren
Stelle des Produkts. Es enthält Angaben zu Produktname und die wich-
tigsten Produktdaten.
2.4 Typenübersicht
GB192 iT210S-Geräte sind Gas-Brennwertgeräte mit integrierter Hei-
zungspumpe, 3-Wege-Ventil und Plattenwärmetauscher für Heizung und
Warmwasserbereitung mit einem integrierten bivalenten Schichtlade-
speicher (für zusätzliche solare Warmwasserbereitung).
Typ Land
GB192-15 iT210SW H V2 DE/AT/LU
GB192-15 iT210S H V2 DE/AT/LU
GB192-25 iT210SW H DE/AT/LU
GB192-25 iT210S H DE/AT/LU
Tab. 2 Typenübersicht GB192iT
Logamax plus – 6720862849 (2016/12)
2.5
2.5.1

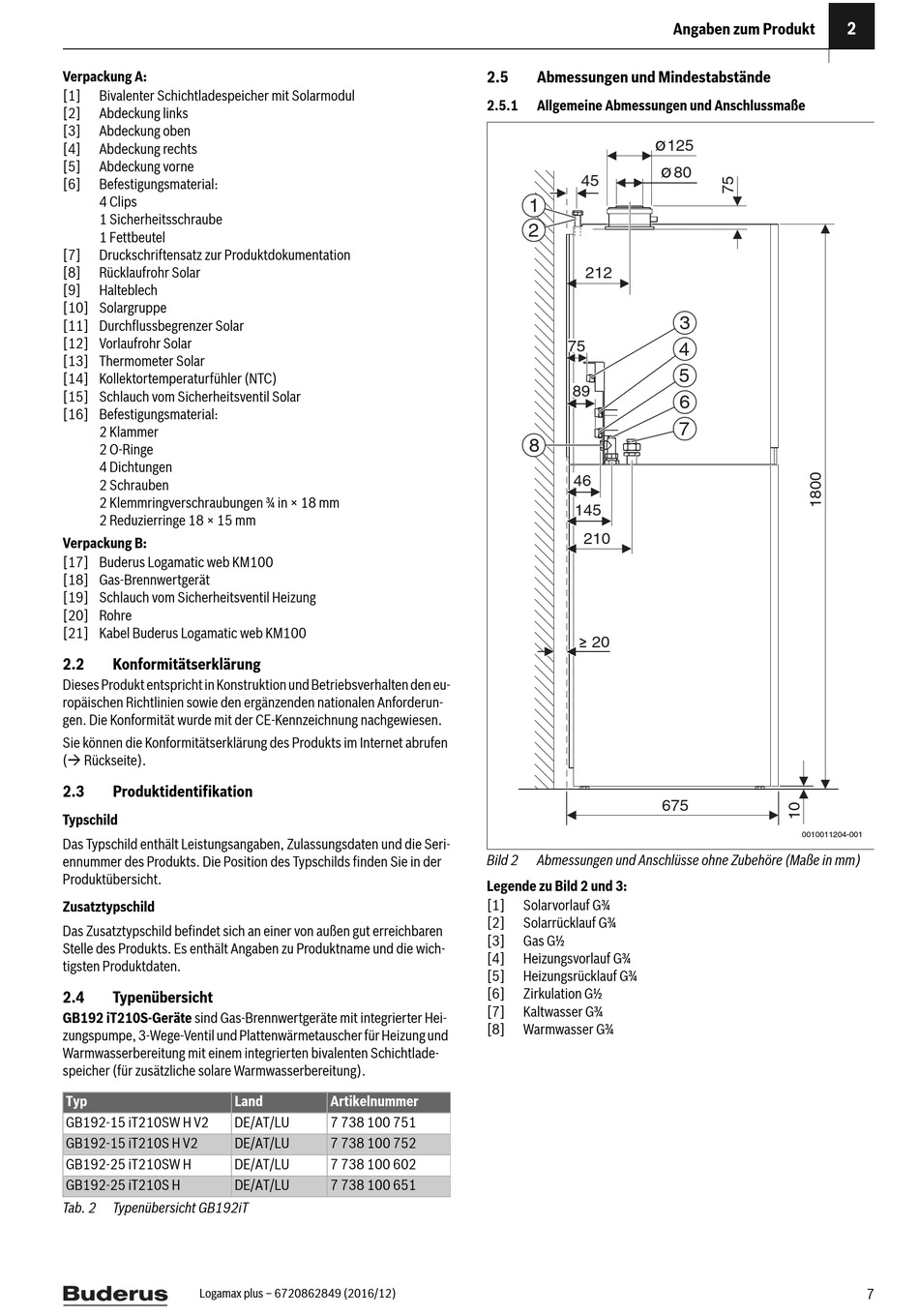

Bild 2
Legende zu Bild 2 und 3:
[1]
[2]
[3]
[4]
[5]
[6]
[7]
[8]
Artikelnummer
7 738 100 751
7 738 100 752
7 738 100 602
7 738 100 651
Angaben zum Produkt
Abmessungen und Mindestabstände
Allgemeine Abmessungen und Anschlussmaße
ø
125
ø
80
45
1
2
212
3
75
4
5
89
6
7
8
46
145
210
≥ 20
675
Abmessungen und Anschlüsse ohne Zubehöre (Maße in mm)
Solarvorlauf G¾
Solarrücklauf G¾
Gas G½
Heizungsvorlauf G¾
Heizungsrücklauf G¾
Zirkulation G½
Kaltwasser G¾
Warmwasser G¾
2
0010011204-001
7
