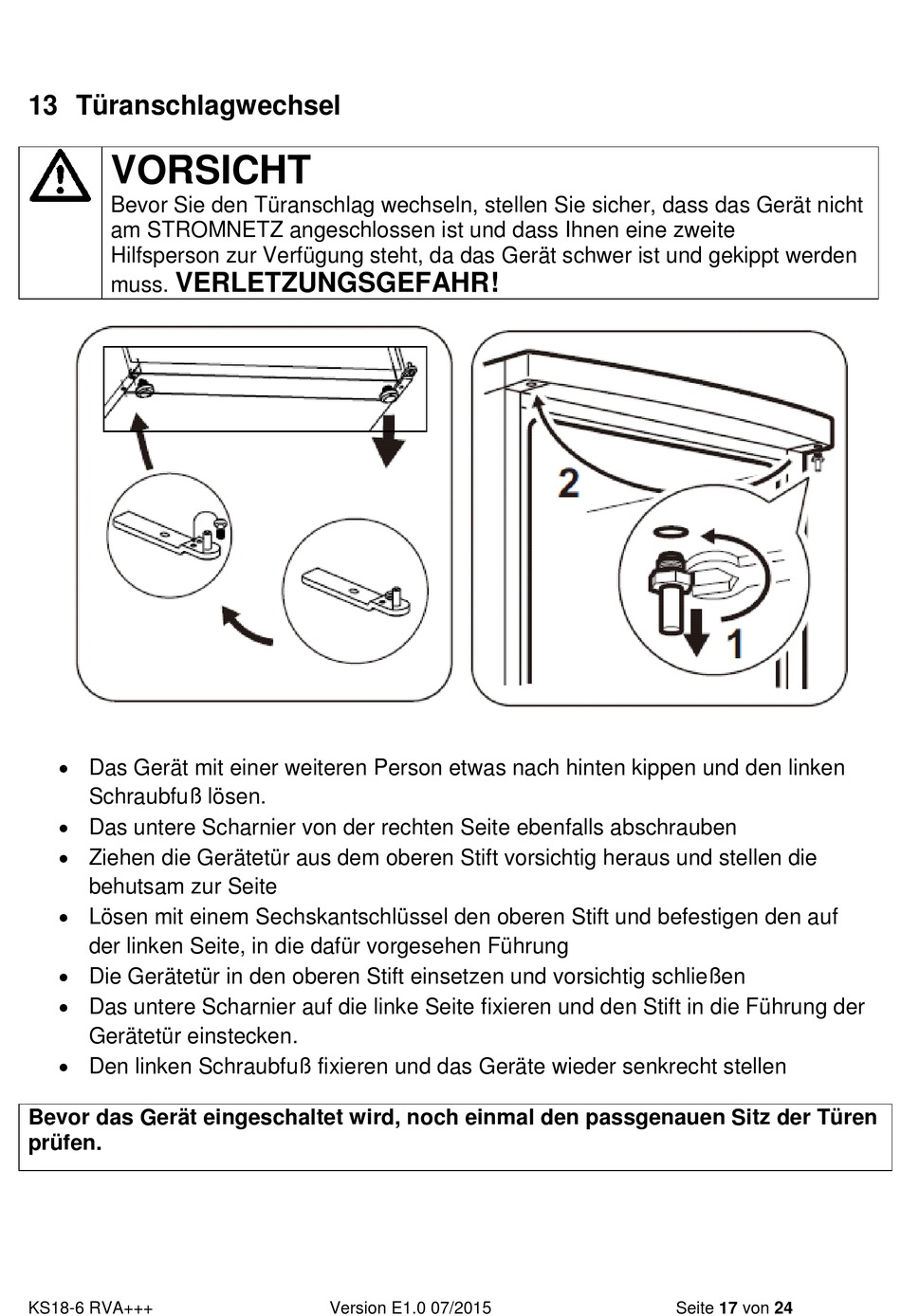

13 Türanschlagwechsel
VORSICHT
Bevor Sie den Türanschlag wechseln, stellen Sie sicher, dass das Gerät nicht
am STROMNETZ angeschlossen ist und dass Ihnen eine zweite
Hilfsperson zur Verfügung steht, da das Gerät schwer ist und gekippt werden
VERLETZUNGSGEFAHR!
muss.
Das Gerät mit einer weiteren Person etwas nach hinten kippen und den linken
Schraubfuß lösen.
Das untere Scharnier von der rechten Seite ebenfalls abschrauben
Ziehen die Gerätetür aus dem oberen Stift vorsichtig heraus und stellen die
behutsam zur Seite
Lösen mit einem Sechskantschlüssel den oberen Stift und befestigen den auf
der linken Seite, in die dafür vorgesehen Führung
Die Gerätetür in den oberen Stift einsetzen und vorsichtig schließen
Das untere Scharnier auf die linke Seite fixieren und den Stift in die Führung der
Gerätetür einstecken.
Den linken Schraubfuß fixieren und das Geräte wieder senkrecht stellen
Bevor das Gerät eingeschaltet wird, noch einmal den passgenauen Sitz der Türen
prüfen.
KS18-6 RVA+++
Version E1.0 07/2015
Seite 17 von 24
