Verwandte Anleitungen für exquisit KS15-4-E-040E weiss
Inhaltszusammenfassung für exquisit KS15-4-E-040E weiss

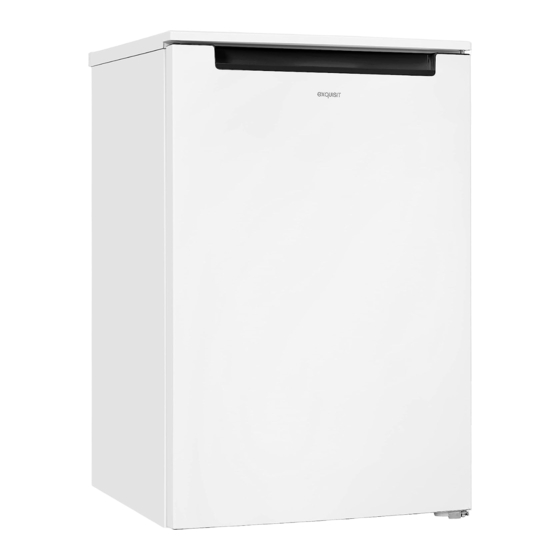

- Seite 1 Kühlschrank KS15-4-E-040E weiss Gebrauchsanweisung...
- Seite 2 Seite 2 von 32...
-
Seite 3: Einleitung
Einleitung Vor Inbetriebnahme des Gerätes unbedingt die Gebrauchsanweisung aufmerksam durchlesen. Die Gebrauchsanweisung enthält wichtige Sicherheitshinweise für den Betrieb und den Unterhalt des Gerätes. Korrektes Bedienen trägt wesentlich zur effizienten Energienutzung bei und minimiert den Energieverbrauch im Betrieb. Eine unsachgemäße Verwendung des Gerätes kann gefährlich sein, insbesondere für Kinder. -
Seite 4: Gerät Kennenlernen
Gerät kennenlernen Lieferumfang Gerät Glasablagen Gemüseschale Türfächer Eierablage Gebrauchsanweisung Servicekarte Bezeichnung Gefrierfach Temperaturregler / Beleuchtung Verstellbare Glasablage Glasablage über der Gemüseschale (nicht verstellbar) Gemüseschale Verstellbare Füße Türfächer Temperaturregler Stufe 0 = AUS/OFF Stufe 1 – 7 = Kühlstufen Seite 4 von 32... -
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Zu Ihrer Sicherheit ..............6 1.1 Bestimmungsgemäße Verwendung ..........7 1.2 Fehlgebrauch ................7 1.3 Sicherheit zu bestimmten Personengruppen ....... 8 1.4 Restgefahren ................9 1.5 Gefahren durch Kältemittel ............ 10 Aufstellen und Anschließen ............. 11 2.1 Türanschlag wechseln ............11 2.2 Gerät Aufstellen .............. -
Seite 6: Zu Ihrer Sicherheit
Zu Ihrer Sicherheit 1 Zu Ihrer Sicherheit Für eine sichere und sachgerechte Anwendung die Gebrauchsanweisung und weitere produktbegleitende Unterlagen sorgfältig lesen und für spätere Verwendung aufbewahren. Alle Sicherheitshinweise in dieser Gebrauchsanweisung sind mit einem Warnsymbol versehen. Sie weisen frühzeitig auf mögliche Gefahren hin. Diese Informationen unbedingt lesen und befolgen. -
Seite 7: Bestimmungsgemäße Verwendung
Zu Ihrer Sicherheit 1.1 Bestimmungsgemäße Verwendung Gerät ist für die Verwendung im privaten Gebrauch/Haushalt bestimmt. Es eignet sich zum Kühlen/Gefrieren von Lebensmitteln. • Gerät nicht für andere Zwecke als zum Kühlen/Gefrieren von Lebensmitteln benutzen. Der Hersteller übernimmt keine Haftung für eventuelle Schäden. •... -
Seite 8: Sicherheit Zu Bestimmten Personengruppen
Zu Ihrer Sicherheit 1.3 Sicherheit zu bestimmten Personengruppen Das Gerät dürfen Kinder ab 8 Jahren sowie Personen, deren physische, sensorische oder mentale Fähigkeiten beeinträchtigt sind, oder die einen Mangel an Erfahrung und/oder Wissen vorweisen, bedienen. Jedoch muss man sie dabei beaufsichtigen oder bezüglich des sicheren Gebrauchs des Geräts unterweisen und sie müssen die möglichen Gefahren verstehen. -
Seite 9: Restgefahren
Zu Ihrer Sicherheit 1.4 Restgefahren STROMSCHLAGGEFAHR! • Den Netzstecker am Netzkabel beim Einstecken und Herausziehen nie mit feuchten oder nassen Händen anfassen. • Das Gerät nur nach Angaben der Gebrauchsanweisung montieren und anschließen. • Im Notfall sofort den Netzstecker aus der Steckdose ziehen. •... -
Seite 10: Gefahren Durch Kältemittel
Zu Ihrer Sicherheit 1.5 Gefahren durch Kältemittel GESUNDHEITSGEFAHR! Ist der Kältekreislauf beschädigt, tritt das Kältemittel Isobutan R600a aus. Das Kältemittel ist bei Kontakt mit den Augen und beim Einatmen gesundheitsschädlich. ENTZÜNDLICHES GAS! EXPLOSIONS- UND BRANDGEFAHR! Im Kältemittel-Kreislauf des Gerätes befindet sich das Kältemittel Isobutan (R600a), ein Naturgas mit hoher Umweltverträglichkeit, das brennbar ist. -
Seite 11: Aufstellen Und Anschließen
Aufstellen und Anschließen 2 Aufstellen und Anschließen Vor dem Aufstellen und Anschließen des Geräts sicherstellen, dass • das Gerät vom Stromnetz getrennt ist (s. Kapitel Restgefahren). • die Aufstellbedingungen erfüllt sind (s. Kapitel Mindestabstände). Gerät auspacken Die Verpackung muss unbeschädigt sein. Das Gerät auf Transportschäden überprüfen. Ein beschädigtes Gerät auf keinen Fall anschließen. - Seite 12 Aufstellen und Anschließen Werkzeug Bezeichnung Kreuzschlitz-Schraubendreher Schraubendreher, flach Sechskantschlüssel Türanschlagwechsel Schrittfolge Bild 1. Innenausstattung des Gerätes herausnehmen (z.B. Schubladen, Ablagen, Fächer) und sicher zur Seite legen. 2. Beide Schrauben hinten von der Abdeckplatte abschrauben. 3. Abdeckplatte abheben und vorsichtig zur Seite stellen.
- Seite 13 Aufstellen und Anschließen 8. Abdeckkappen an der Gefrierfachtür links entfernen und rechts einstecken. 9. Türhalterung lösen und auf der anderen Seite befestigen. 10. Gefrierfachtür drehen und auf der linken Seite mit dem Scharnier befestigen. Gefrierfachtür schließen. 11. Gerät mit Hilfe einer weiteren Person etwas nach hinten kippen.
-
Seite 14: Gerät Aufstellen
Aufstellen und Anschließen 19. Stift des oberen Scharniers in die Vorrichtung der oberen Gerätetür einsetzen. 20. Scharnier mit den beiden Schrauben links oben am Gerät festschrauben. 21. Gerätetür horizontal und vertikal ausrichten. 22. Darauf achten, dass die Dichtungen gut schließen. 23. -
Seite 15: Nivellieren
Aufstellen und Anschließen Gerätemaße in mm und Grad 1075 125°- 135° ➢ Nichtbeachten der Mindestabstände erhöht den Stromverbrauch. ➢ Wenn die gestaute Wärme ums Gerät nicht ableiten kann, ist die Funktion des Gerätes beeinträchtigt. ➢ Zur Erreichung der angegebenen Energieklasse die oben genannten Abstände einhalten. -
Seite 16: Inbetriebnahme
Inbetriebnahme 3 Inbetriebnahme Das Gerät sowie die Teile der Innenausstattung vor Inbetriebnahme gründlich reinigen (s. Kapitel „Wartung und Pflege“). • Die Temperaturstufe je nach Umgebungstemperatur (Aufstellort), bei Änderung der Bestückung oder bei häufigem Öffnen der Gerätetür anpassen. • Bei sehr hohen sommerlichen Temperaturen den Temperaturregler auf eine höhere Stufe stellen, um die gewünschte Kühltemperatur zu halten. - Seite 17 Inbetriebnahme Die Zieltemperatur von 4 °C im Kühlraum lokalisieren Das nebenstehende Symbol «OK» soll im Kühlraum (oberhalb der Glasablage über die Gemüseschale) etwas von der Rückwand entfernt die Zieltemperatur von 4°C lokalisieren. • Ist während des Kühlbetriebs „OK“ nicht ersichtlich, ist die Zieltemperatur von 4 °C nicht erreicht.
-
Seite 18: Lebensmittel Richtig Lagern
Inbetriebnahme 3.2 Lebensmittel richtig lagern Eine ordnungsgemäße Lagerung kann zum Erhalt der Lebensmittelqualität beitragen. GESUNDHEITSGEFAHR! Ist das Gerät abgeschaltet oder ist der Strom ausgefallen, sind die Lebensmittel nicht ausreichend gekühlt. Eingelagerte Lebensmittel können an- oder auftauen und verderben. Bei Verzehr der an- oder aufgetauten Lebensmittel besteht die Gefahr einer Lebensmittelvergiftung. - Seite 19 Inbetriebnahme Zum Verpacken eignen sich: • Für Lebensmittel geeignete Frischhaltebeutel und -folien • Spezielle Hauben aus Kunststoff mit Gummizug • Aluminiumfolie Um größere Mengen im Kühl-/Gefrierraum zu lagern, sind die Glasablagen abnehmbar. 1. Glasablagen hinten anheben und nach vorne ziehen. Oder 2.
- Seite 20 Inbetriebnahme Der Gefrierraum eignet sich für die Langzeitlagerung von Tiefkühlware und zum Einfrieren von frischen Lebensmitteln. VERLETZUNGSGEFAHR! Das Berühren von Gefriergut, Eis und Metallteilen im Inneren des Gefrierraumes kann bei sehr empfindlicher Haut verbrennungsähnliche Symptome hervorrufen. Tiefkühlgut nicht mit feuchten oder nassen Händen entnehmen; die Hände könnten daran festfrieren.
- Seite 21 Inbetriebnahme Beschreibung Gefrierfächer nach *-Fach Ziel- Geeignet zum… Fächer-Typ Lagertemperatur Aufbewahren von frischem Fleisch und frischem Fisch über einen Zeitraum von „Null-Sterne- einem bis maximal drei Tagen sowie zum - 6 °C ~ + 0 °C Fach“ Lagern oder Herstellen von Eiswürfeln. Nicht geeignet zum Einfrieren von frischen Lebensmitteln.
- Seite 22 Inbetriebnahme Übersicht Lagerempfehlungen Kühl-/Gefrierraum KS Kühlraum Gefrierraum ❶ Streichzarte Butter und Käse im ❼ Frische sowie gefrorene Lebensmittel oberen Türfach platzieren, hier ist die (z.B. Fleisch oder Fisch) platzieren. Temperatur am wärmsten. Frischeinzufrierende Lebensmittel, siehe max. Menge/24h EU-Datenblatt. Der Gefrierprozess dauert höchstens 24 Stunden währenddessen keine neuen Lebensmittel hineinlegen.
-
Seite 23: Eiswürfel Herstellen
Inbetriebnahme 3.2.1 Eiswürfel herstellen Eiswürfelschale (nicht im Lieferumfang enthalten) zu drei Vierteln mit Wasser füllen und waagerecht auf den Boden des Gefrierabteils stellen. Festgefrorene Eiswürfelschale mit einem stumpfen Gegenstand lösen (z.B. Löffelstiel). Fertige Eiswürfel für kurze Zeit unter fließendes Wasser halten, somit lassen sie sich leichter lösen. 3.2.2 Energie sparen •... -
Seite 24: Wartung Und Pflege
Wartung und Pflege 4 Wartung und Pflege Aus hygienischen Gründen das Gerät außen und innen, einschließlich Türdichtung und Innenausstattung, regelmäßig reinigen. Vor allen wartungs- und Pflegetätigkeiten sicherstellen, dass das Gerät vom Stromnetz getrennt ist (s. Sicherheitskapitel → Stromschlag). VERLETZUNGSGEFAHR! • Keine elektrischen Heizgeräte, offene Flammen, Messer o.ä. -
Seite 25: Gerätetürdichtung Reinigen / Wechseln
Wartung und Pflege 4.2 Gerätetürdichtung reinigen / wechseln Luftdichtheit der Dichtungen von Tür oder Deckel prüfen Ein ausreichend langen Papierstreifen von 50 mm Breite und 0,08 mm -Dicke an verschiedenen Stellen des Gerätes einklemmen. Lässt sich das Papier mit einem leichten Widerstand durchziehen, →... -
Seite 26: Manuelles Abtauen Im Gefrierraum
Wartung und Pflege ➢ Läuft das Tauwasser aus dem Ablaufkanal zum Auffangbehälter nicht richtig ab, prüfen, ob der Ablaufkanal verstopft ist (s. Kapitel „Fehler beheben“). ➢ Es darf kein Wasser auf dem Boden stehen oder mit elektrischen Teilen in Berührung kommen. Manuelles Abtauen im Gefrierraum Im Gefrierraum kann sich nach längerem Gebrauch eine Reif- bzw. -
Seite 27: Betriebsgeräusche / Fehler Beheben
Betriebsgeräusche / Fehler beheben 5 Betriebsgeräusche / Fehler beheben Reparaturen an elektrischen Geräten ausschließlich vom Kundendienst ausführen lassen (s. Kapitel „Kundendienst“). Eine falsch bzw. nicht fachgerecht durchgeführte Reparatur kann Gefahren für den Benutzer herbeiführen. Bei einer nicht fachgerecht durchgeführten Reparatur erlischt der Garantieanspruch. Betriebsgeräusche GERÄUSCHE GERÄUSCHART... - Seite 28 Betriebsgeräusche / Fehler beheben Gerät kühlt nicht. Gerät ist ausgeschaltet oder Stromversorgung und wird nicht mit Strom versorgt. Sicherungen überprüfen. Prüfen, ob der Netzstecker richtig in der Steckdose steckt. Prüfen, ob Spannung an der Steckdose anliegt. Temperaturregler steht auf “0”. Temperaturregler- Einstellungen prüfen.
-
Seite 29: Ersatzteile / Kundenservice
Ersatzteile / Kundenservice 6 Ersatzteile / Kundenservice Folgende Ersatzeile sind beim oben genannten Kundendienst erhältlich (Abhängig vom Gerät): Thermostate, Temperatursensoren, Leiterplatten und Lichtquellen; Türgriffe, Türscharniere, Einlegeböden und Einschübe Die Ersatzteile sind 7 Jahre nach dem Inverkehrbringen des letzten Exemplars eines Modells erhältlich. -
Seite 30: Garantiebedingungen
Garantiebedingungen 7 Garantiebedingungen Als Käufer eines Exquisit-Gerätes stehen Ihnen die gesetzlichen Gewährleistungen aus dem Kaufvertrag mit Ihrem Händler zu. Zusätzlich räumen wir Ihnen eine Garantie zu den folgenden Bedingungen ein: Leistungsdauer Die Garantie läuft 24 Monate ab Kaufdatum (Kaufbeleg ist vorzulegen). Während der ersten 6 Monate beseitigt der Kundendienst Mängel am Gerät unentgeltlich. -
Seite 31: Entsorgung
Entsorgung 8 Entsorgung Verpackung entsorgen Die Verpackung sortenrein entsorgen. Pappe und Karton zum Altpapier und Folien in die Wertstoffsammlung geben. Altgerät entsorgen Das Gerät ist mit dem hier abgebildeten Symbol gekennzeichnet, lt. Vorgabe der Europäischen Entsorgungsvorschrift 2012 / 19 / EU. Die Richtlinie trägt zur ordentlichen Entsorgung des Gerätes und zur Rückgewinnung von Sekundärrohstoffen bei. - Seite 32 GGV HANDELSGES. MBH & CO. KG AUGUST-THYSSEN-STR. 8 D-41564 KAARST GERMANY KS15-4-E-040E_E0-0_2021-02 www.exquisit.de...
