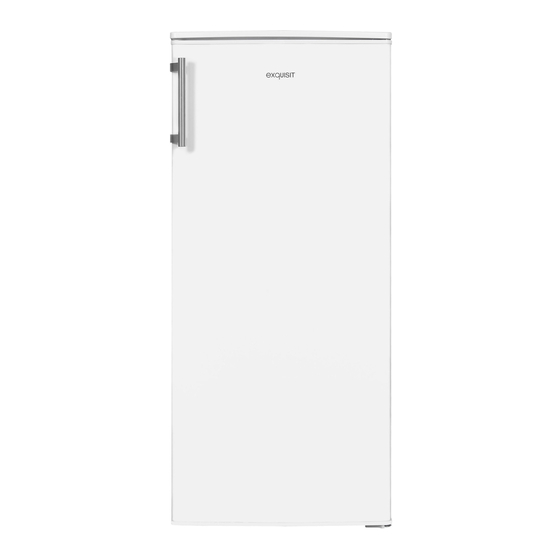

- Seite 1 Kühlschrank KS185-3-H-040F weiss KS185-3-H-040F inoxlook Gebrauchsanweisung...
- Seite 2 Seite 2 von 32...
-
Seite 3: Einleitung
Einleitung Vor Inbetriebnahme des Gerätes unbedingt die Gebrauchsanweisung aufmerksam durchlesen. Die Gebrauchsanweisung enthält wichtige Sicherheitshinweise für den Betrieb und den Unterhalt des Gerätes. Korrektes Bedienen trägt wesentlich zur effizienten Energienutzung bei und minimiert den Energieverbrauch im Betrieb. Eine unsachgemäße Verwendung des Gerätes kann gefährlich sein, insbesondere für Kinder. -
Seite 4: Gerät Kennenlernen
Gerät kennenlernen Lieferumfang Gerät Glasablagen Glasablage über der Gemüseschale (nicht verstellbar) Gemüseschale Türfächer Eierablage Gebrauchsanweisung Servicekarte Bezeichnung Gefrierfach 3* Temperaturregler / Beleuchtung verstellbare Glasablagen Glasablage über der Gemüseschale Gemüseschale Verstellbare Füße (hinten Rollen) Türfächer Temperaturregler Temperaturregler Auswahltaste für Normal und Super Anzeige Temperaturstufen Anzeige Normal Anzeige Super... -
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Zu Ihrer Sicherheit ..............6 1.1 Bestimmungsgemäße Verwendung ......... 7 1.2 Fehlgebrauch ..............7 1.3 Sicherheit zu bestimmten Personengruppen ......7 1.4 Restgefahren ..............8 1.5 Gefahren durch Kältemittel ........... 9 Aufstellen und Anschließen ........... 10 2.1 Türanschlag wechseln / Türgriff montieren ....... 10 2.2 Nivellieren .............. -
Seite 6: Zu Ihrer Sicherheit
Zu Ihrer Sicherheit 1 Zu Ihrer Sicherheit Für eine sichere und sachgerechte Anwendung die Gebrauchsanweisung und weitere produktbegleitende Unterlagen sorgfältig lesen und für spätere Verwendung aufbewahren. Alle Sicherheitshinweise in dieser Gebrauchsanweisung sind mit einem Warnsymbol versehen. Sie weisen frühzeitig auf mögliche Gefahren hin. Diese Informationen unbedingt lesen und befolgen. -
Seite 7: Bestimmungsgemäße Verwendung
Zu Ihrer Sicherheit 1.1 Bestimmungsgemäße Verwendung Gerät ist für die Verwendung im privaten Gebrauch/Haushalt bestimmt. Es eignet sich zum Kühlen/Gefrieren von Lebensmitteln. • Gerät nicht für andere Zwecke als zum Kühlen/Gefrieren von Lebensmitteln benutzen. Der Hersteller übernimmt keine Haftung für eventuelle Schäden. •... -
Seite 8: Restgefahren
Zu Ihrer Sicherheit STRANGULATIONSGEFAHR DURCH STROMKABEL! Kinder unter 8 Jahren vom Netzkabel des Geräts fernhalten. ERSTICKUNGSGEFAHR DURCH VERPACKUNGSMATERIALIEN! Kinder von den Verpackungsmaterialien fernhalten. ERSTICKUNGSGEFAHR DURCH ALTGERÄT! Spielende Kinder können sich im Gerät einsperren oder in andere lebensgefährliche Situationen geraten. • Vorhandene Schnapp- und Riegelschlösser entfernen oder zerstören. -
Seite 9: Gefahren Durch Kältemittel
Zu Ihrer Sicherheit BRANDGEFAHR! Bei unzureichender Luftzirkulation kann sich ein Wärmestau bilden, wodurch ein Brand entstehen kann. • Vorgeschriebene Abstände für die Geräterückwand, -seite und –oberkante unbedingt einhalten (S. Kapitel Mindestabstände). • Kompressor und Verflüssiger (modellabhängig) frei von Staub und Gegenständen halten. -
Seite 10: Aufstellen Und Anschließen
Aufstellen und Anschließen 2 Aufstellen und Anschließen Vor dem Aufstellen und Anschließen des Geräts sicherstellen, dass • das Gerät vom Stromnetz getrennt ist (s. Kapitel Restgefahren). • die Aufstellbedingungen erfüllt sind (s. Kapitel Mindestabstände). Gerät auspacken Die Verpackung muss unbeschädigt sein. Das Gerät auf Transportschäden überprüfen. Ein beschädigtes Gerät auf keinen Fall anschließen. - Seite 11 Aufstellen und Anschließen Für den Türanschlagwechsel benötigte Werkzeuge: Werkzeug Bezeichnung Kreuzschlitz-Schraubendreher Schraubendreher, flach Rollgabelschlüssel (Engländer) Schrittfolge Bild 1. Eine zweite Person zu Hilfe ziehen. 2. Innenausstattung des Gerätes herausnehmen (z.B. Schubladen, Ablagen, Fächer) und sicher zur Seite legen. 3. Beide Schrauben hinten von der Abdeckplatte abschrauben.
- Seite 12 Aufstellen und Anschließen 9. Abdeckkappen an der Gefrierfachtür links entfernen und rechts einstecken. 10. Türhalterung lösen und auf der anderen Seite befestigen. 11. Gefrierfachtür drehen und auf der linken Seite mit dem Scharnier befestigen. Gefrierfachtür schließen. 12. Gerät mit Hilfe einer weiteren Person etwas nach hinten kippen.
-
Seite 13: Gerät Aufstellen
Aufstellen und Anschließen 20. Stift des oberen Scharniers in die Vorrichtung der oberen Gerätetür einsetzen. 21. Scharnier mit den beiden Schrauben links oben am Gerät festschrauben. 22. Gerätetür horizontal und vertikal ausrichten. 23. Darauf achten, dass die Dichtungen gut schließen. 24. -
Seite 14: Mindestabstände Für Be- Und Entlüftung
Aufstellen und Anschließen KLIMAKLASSE TEMPERATURBEREICH (SN) erweiterte gemäßigte Zone +10 °C bis +32 °C (N) gemäßigte Zone +16 °C bis +32 °C (ST) subtropische Zone +16 °C bis +38 °C (T) tropische Zone +16 °C bis +43 °C Mindestabstände für Be- und Entlüftung Die Luftzirkulation an der Geräterückwand, -seite und -oberkante beeinflusst den Energieverbrauch und die Kühl-/ Gefrierleistung (je nach Modell). -
Seite 15: Inbetriebnahme
Inbetriebnahme 3 Inbetriebnahme Das Gerät sowie die Teile der Innenausstattung vor Inbetriebnahme gründlich reinigen (s. Kapitel „Wartung und Pflege“). • Die Temperaturstufe je nach Umgebungstemperatur (Aufstellort), bei Änderung der Bestückung oder bei häufigem Öffnen der Gerätetür anpassen. • Bei sehr hohen sommerlichen Temperaturen den Temperaturregler auf eine höhere Stufe stellen, um die gewünschte Kühltemperatur zu halten. -
Seite 16: Temperatur Einstellen
Inbetriebnahme Temperatur einstellen 1. Taste „Adjust“ (B1) drücken. → Die erste Leistungsstufe leuchtet. 2. Taste „Adjust“ (B1) so oft drücken, bis die gewünschte Temperaturstufe erreicht ist. Die Temperatur des Gefrierraums beträgt im Betrieb -18°C. Normal Kühlen 1. Taste „Funktion“ (B2) drücken. 2. - Seite 17 Inbetriebnahme Die Zieltemperatur von 4 °C im Kühlraum lokalisieren Das nebenstehende Symbol «OK» soll im Kühlraum (oberhalb der Glasablage über die Gemüseschale) etwas von der Rückwand entfernt die Zieltemperatur von 4°C lokalisieren. • Ist während des Kühlbetriebs „OK“ nicht ersichtlich, ist die Zieltemperatur von 4 °C nicht erreicht.
-
Seite 18: Lebensmittel Richtig Lagern
Inbetriebnahme 3.2 Lebensmittel richtig lagern Eine ordnungsgemäße Lagerung kann zum Erhalt der Lebensmittelqualität beitragen. GESUNDHEITSGEFAHR! Ist das Gerät abgeschaltet oder ist der Strom ausgefallen, sind die Lebensmittel nicht ausreichend gekühlt. Eingelagerte Lebensmittel können an- oder auftauen und verderben. Bei Verzehr der an- oder aufgetauten Lebensmittel besteht die Gefahr einer Lebensmittelvergiftung. - Seite 19 Inbetriebnahme Zum Verpacken eignen sich: • Für Lebensmittel geeignete Frischhaltebeutel und -folien • Spezielle Hauben aus Kunststoff mit Gummizug • Aluminiumfolie Um größere Mengen im Kühl-/Gefrierraum zu lagern, sind die Glasablagen abnehmbar. 1. Glasablage hinten anheben und nach vorne ziehen. Oder 2.
- Seite 20 Inbetriebnahme Beschreibung Gefrierfächer nach *-Fach Ziel- Geeignet zum… Fächer-Typ Lagertemperatur „Null-Sterne- - 6 °C ~ + 0 °C Aufbewahren von frischem Fleisch und Fach“ frischem Fisch über einen Zeitraum von einem bis maximal drei Tagen sowie zum Lagern oder Herstellen von Eiswürfeln. Nicht geeignet zum Einfrieren von frischen Lebensmitteln.
- Seite 21 Inbetriebnahme Übersicht Lagerempfehlungen Kühl-/Gefrierraum KS ***-Fach Kühlraum Gefrierraum ❶Streichzarte Butter und Käse im ❼ Aufbewahren von Tiefkühlprodukten oberen Türfach platzieren, hier ist die über einen Zeitraum von maximal drei Monaten. Nicht geeignet zum Temperatur am geringsten. Einfrieren von frischen Lebensmitteln. ❷...
-
Seite 22: Eiswürfel Herstellen
Inbetriebnahme 3.2.1 Eiswürfel herstellen Eiswürfelschale (nicht im Lieferumfang enthalten) zu drei Vierteln mit Wasser füllen und waagerecht auf den Boden des Gefrierabteils stellen. Festgefrorene Eiswürfelschale mit einem stumpfen Gegenstand lösen (z. B. Löffelstiel). Fertige Eiswürfel für kurze Zeit unter fließendes Wasser halten, somit lassen sie sich leichter lösen. 3.2.2 Energie sparen •... -
Seite 23: Wartung Und Pflege
Wartung und Pflege 4 Wartung und Pflege Aus hygienischen Gründen das Gerät außen und innen, einschließlich Türdichtung und Innenausstattung, regelmäßig reinigen. Vor allen wartungs- und Pflegetätigkeiten sicherstellen, dass das Gerät vom Stromnetz getrennt ist (s. Sicherheitskapitel → Stromschlag). VERLETZUNGSGEFAHR! • Keine elektrischen Heizgeräte, offene Flammen, Messer o.ä. -
Seite 24: Gerätetürdichtung Reinigen / Wechseln
Wartung und Pflege 4.2 Gerätetürdichtung reinigen / wechseln Luftdichtheit der Dichtungen von Tür oder Deckel prüfen Ein ausreichend langen Papierstreifen von 50 mm Breite und 0,08 mm -Dicke an verschiedenen Stellen des Gerätes einklemmen. Lässt sich das Papier mit einem leichten Widerstand →... -
Seite 25: Abtauen
Wartung und Pflege 4.3 Abtauen Automatisches Abtauen im Kühlraum Der Kühlbereich ist mit einer Abtau-Automatik ausgestattet. Reif und Eis taut automatisch ab. Das Tauwasser fließt durch die Rinne in das Abtauloch, auf der Rückseite des Gerätes in eine Tauwasserschale ab. Durch die Wärme des Motors verdunstet das Tauwasser. -
Seite 26: Leuchtmittel (Led)
Wartung und Pflege 4.4 Leuchtmittel (LED) Das Gerät ist mit einer Wartungsfreien LED-Beleuchtung ausgestattet. Reparaturen an dieser LED-Beleuchtung nur durch den Kundendienst durchführen lassen. 4.5 Gerät außer Betrieb nehmen Zum Abschalten des Gerätes den Netzstecker ziehen oder Sicherung abschalten bzw. herausdrehen. -
Seite 27: Betriebsgeräusche / Fehler Beheben
Betriebsgeräusche / Fehler beheben 5 Betriebsgeräusche / Fehler beheben Reparaturen an elektrischen Geräten ausschließlich vom Kundendienst ausführen lassen (s. Kapitel „Kundendienst“). Eine falsch bzw. nicht fachgerecht durchgeführte Reparatur kann Gefahren für den Benutzer herbeiführen. Bei einer nicht fachgerecht durchgeführten Reparatur erlischt der Garantieanspruch. Betriebsgeräusche GERÄUSCHE GERÄUSCHART... - Seite 28 Betriebsgeräusche / Fehler beheben Prüfen, ob Spannung an der Steckdose anliegt. Temperaturregler steht auf “0”. Temperaturregler- Einstellungen prüfen. Umgebungstemperatur ist zu (s. Kapitel 2.2) niedrig. Seitenwand ist sehr Der Verflüssiger gibt warme Luft Keine Maßnahmen notwendig. warm (nur für an die Umgebung ab. Bei zu Modelle mit hoher Umgebungstemperatur eingeschäumtem...
-
Seite 29: Ersatzteile / Kundenservice
Ersatzteile / Kundenservice 6 Ersatzteile / Kundenservice Folgende Ersatzeile sind beim oben genannten Kundendienst erhältlich (Abhängig vom Gerät): Thermostate, Temperatursensoren, Leiterplatten und Lichtquellen; Türgriffe, Türscharniere, Einlegeböden und Einschübe Die Ersatzteile sind 7 Jahre nach dem Inverkehrbringen des letzten Exemplars eines Modells erhältlich. -
Seite 30: Garantiebedingungen
Garantiebedingungen 7 Garantiebedingungen Als Käufer eines Exquisit-Gerätes stehen Ihnen die gesetzlichen Gewährleistungen aus dem Kaufvertrag mit Ihrem Händler zu. Zusätzlich räumen wir Ihnen eine Garantie zu den folgenden Bedingungen ein: Leistungsdauer Die Garantie läuft 24 Monate ab Kaufdatum (Kaufbeleg ist vorzulegen). Während der ersten 6 Monate beseitigt der Kundendienst Mängel am Gerät unentgeltlich. -
Seite 31: Entsorgung
Entsorgung 8 Entsorgung Verpackung entsorgen Die Verpackung sortenrein entsorgen. Pappe und Karton zum Altpapier und Folien in die Wertstoffsammlung geben. Altgerät entsorgen Das Gerät ist mit dem hier abgebildeten Symbol gekennzeichnet, lt. Vorgabe der Europäischen Entsorgungsvorschrift 2012 / 19 / EU. Die Richtlinie trägt zur ordentlichen Entsorgung des Gerätes und zur Rückgewinnung von Sekundärrohstoffen bei. - Seite 32 GGV HANDELSGES. MBH & CO. KG AUGUST-THYSSEN-STR. 8 D-41564 KAARST GERMANY KS185-3-H-040F_E0-0_2020-11 www.exquisit.de...
