GS12-4.3A++
DE

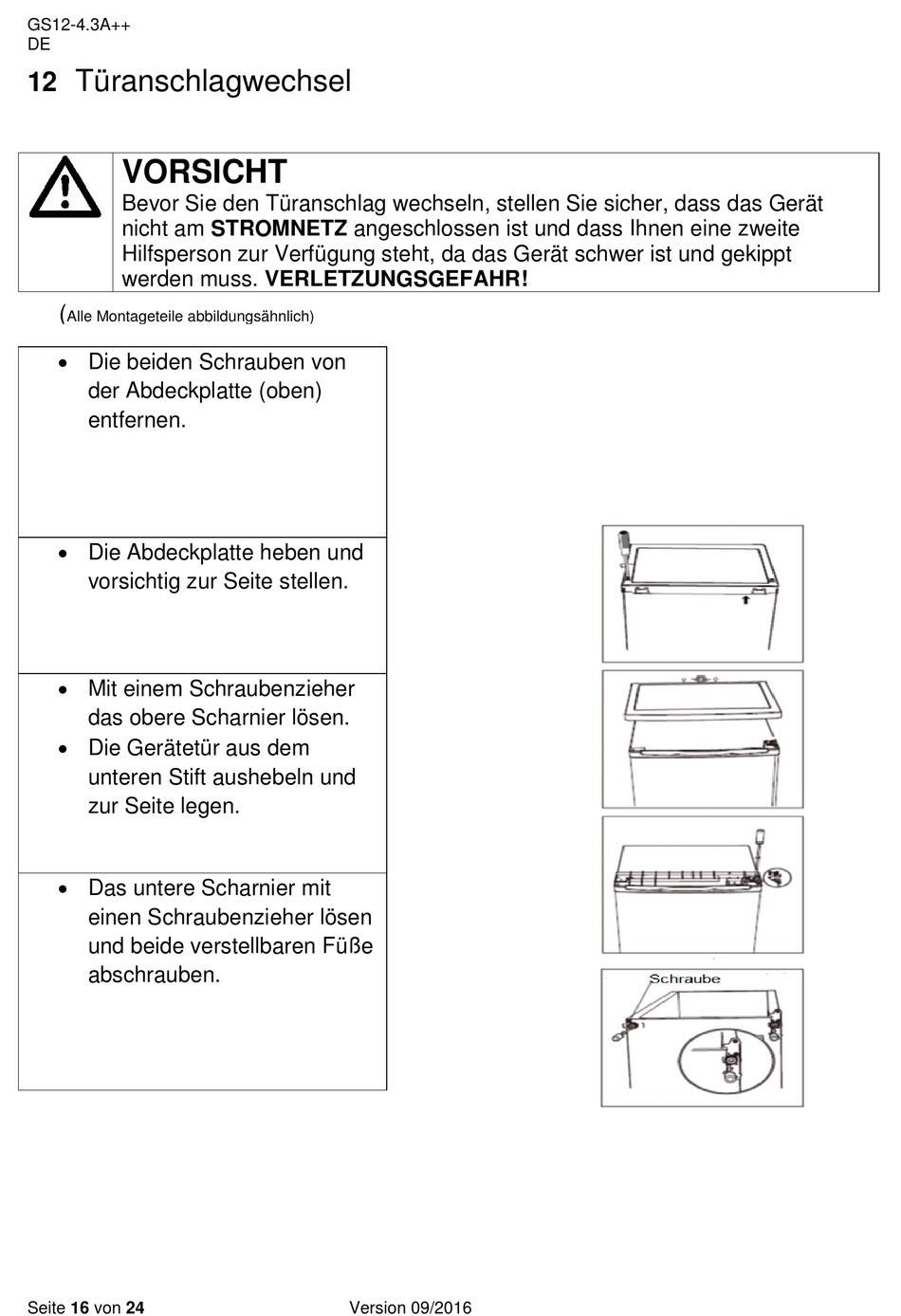

Türanschlagwechsel
12
VORSICHT
Bevor Sie den Türanschlag wechseln, stellen Sie sicher, dass das Gerät
nicht am STROMNETZ angeschlossen ist und dass Ihnen eine zweite
Hilfsperson zur Verfügung steht, da das Gerät schwer ist und gekippt
werden muss. VERLETZUNGSGEFAHR!
(
Alle Montageteile abbildungsähnlich)
Die beiden Schrauben von
der Abdeckplatte (oben)
entfernen.
Die Abdeckplatte heben und
vorsichtig zur Seite stellen.
Mit einem Schraubenzieher
das obere Scharnier lösen.
Die Gerätetür aus dem
unteren Stift aushebeln und
zur Seite legen.
Das untere Scharnier mit
einen Schraubenzieher lösen
und beide verstellbaren Füße
abschrauben.
Seite 16 von 24
Version 09/2016
