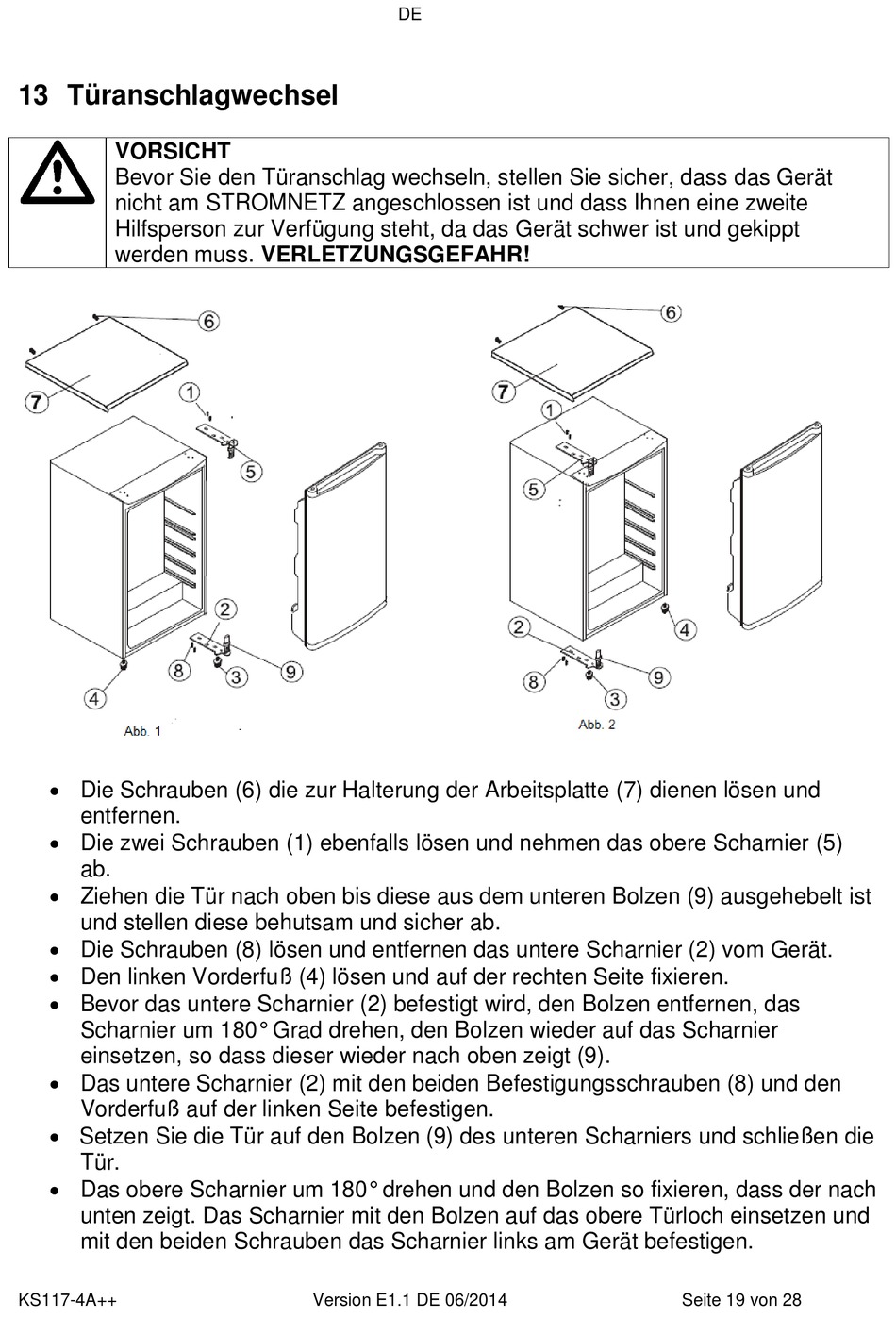

13 Türanschlagwechsel
VORSICHT
Bevor Sie den Türanschlag wechseln, stellen Sie sicher, dass das Gerät
nicht am STROMNETZ angeschlossen ist und dass Ihnen eine zweite
Hilfsperson zur Verfügung steht, da das Gerät schwer ist und gekippt
werden muss. VERLETZUNGSGEFAHR!
Die Schrauben (6) die zur Halterung der Arbeitsplatte (7) dienen lösen und
entfernen.
Die zwei Schrauben (1) ebenfalls lösen und nehmen das obere Scharnier (5)
ab.
Ziehen die Tür nach oben bis diese aus dem unteren Bolzen (9) ausgehebelt ist
und stellen diese behutsam und sicher ab.
Die Schrauben (8) lösen und entfernen das untere Scharnier (2) vom Gerät.
Den linken Vorderfuß (4) lösen und auf der rechten Seite fixieren.
Bevor das untere Scharnier (2) befestigt wird, den Bolzen entfernen, das
Scharnier um 180° Grad drehen, den Bolzen wieder auf das Scharnier
einsetzen, so dass dieser wieder nach oben zeigt (9).
Das untere Scharnier (2) mit den beiden Befestigungsschrauben (8) und den
Vorderfuß auf der linken Seite befestigen.
Setzen Sie die Tür auf den Bolzen (9) des unteren Scharniers und schließen die
Tür.
Das obere Scharnier um 180° drehen und den Bolzen so fixieren, dass der nach
unten zeigt. Das Scharnier mit den Bolzen auf das obere Türloch einsetzen und
mit den beiden Schrauben das Scharnier links am Gerät befestigen.
KS117-4A++
DE
Version E1.1 DE 06/2014
Seite 19 von 28
