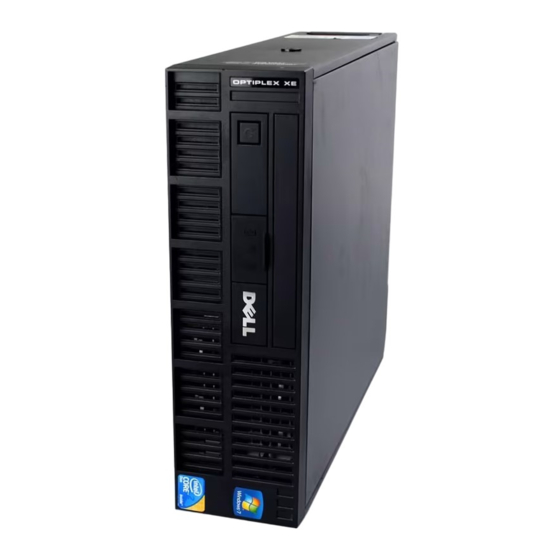

Service-Handbuch für Dell™ OptiPlex™ XE - Small Form Factor
Arbeiten am Computer
Entfernen und Installieren von Komponenten
Technische Daten
Diagnose
System-Setup
Systemplatinen-Layout
Anmerkungen, Vorsichtshinweise und Warnungen
ANMERKUNG: Eine ANMERKUNG macht auf wichtige Informationen aufmerksam, mit denen Sie den Computer besser einsetzen können.
VORSICHTSHINWEIS:
Ein VORSICHTSHINWEIS macht aufmerksam auf mögliche Beschädigung der Hardware oder Verlust von Daten bei
Nichtbefolgung von Anweisungen.
WARNUNG:
Eine WARNUNG weist auf Gefahrenquellen hin, die materielle Schäden, Verletzungen oder sogar den Tod von Personen zur Folge
haben können.
Wenn Sie einen Dell™-Computer der n-Reihe erworben haben, sind sämtliche Verweise in diesem Dokument auf Microsoft® Windows® Betriebssysteme nicht
zutreffend.
Irrtümer und technische Änderungen vorbehalten.
© 2010 Dell Inc. Alle Rechte vorbehalten.
Die Vervielfältigung oder Wiedergabe dieser Materialien in jeglicher Weise ohne vorherige schriftliche Genehmigung von Dell Inc. sind strengstens untersagt.
In diesem Text verwendete Marken: Dell, das DELL-Logo und OptiPlex sind Marken von Dell Inc.; Intel, Pentium, Celeron u n d Core sind entweder Marken oder eingetragene Marken
von Intel Corporation; Bluetooth ist eine eingetragene Marke von Bluetooth SIG, Inc. und wird von Dell mit Lizenz verwendet; TouchStrip ist eine Marke von Zvetco Biometrics, LLC;
Blu-ray Disc ist eine Marke der Blu-ray Disc Association; Microsoft, Windows, Windows Server, Windows Vista, und die Windows Vista Startschaltfläche sind Marken oder eingetragene
Marken von Microsoft Corporation in den USA und/oder anderen Ländern; Adobe, das Adobe-Logo und Adobe Flash Player sind Marken von Adobe Systems Incorporated; Wi-Fi ist
eine eingetragene Marke der Wireless Ethernet Compatibility Alliance, Inc.
Alle anderen in diesem Dokument genannten Marken und Handelsbezeichnungen sind Eigentum der entsprechenden Hersteller und Firmen. Dell Inc. erhebt keinen Anspruch auf
Marken und Handelsbezeichnungen mit Ausnahme der eigenen.
März 2010 Rev. A00
