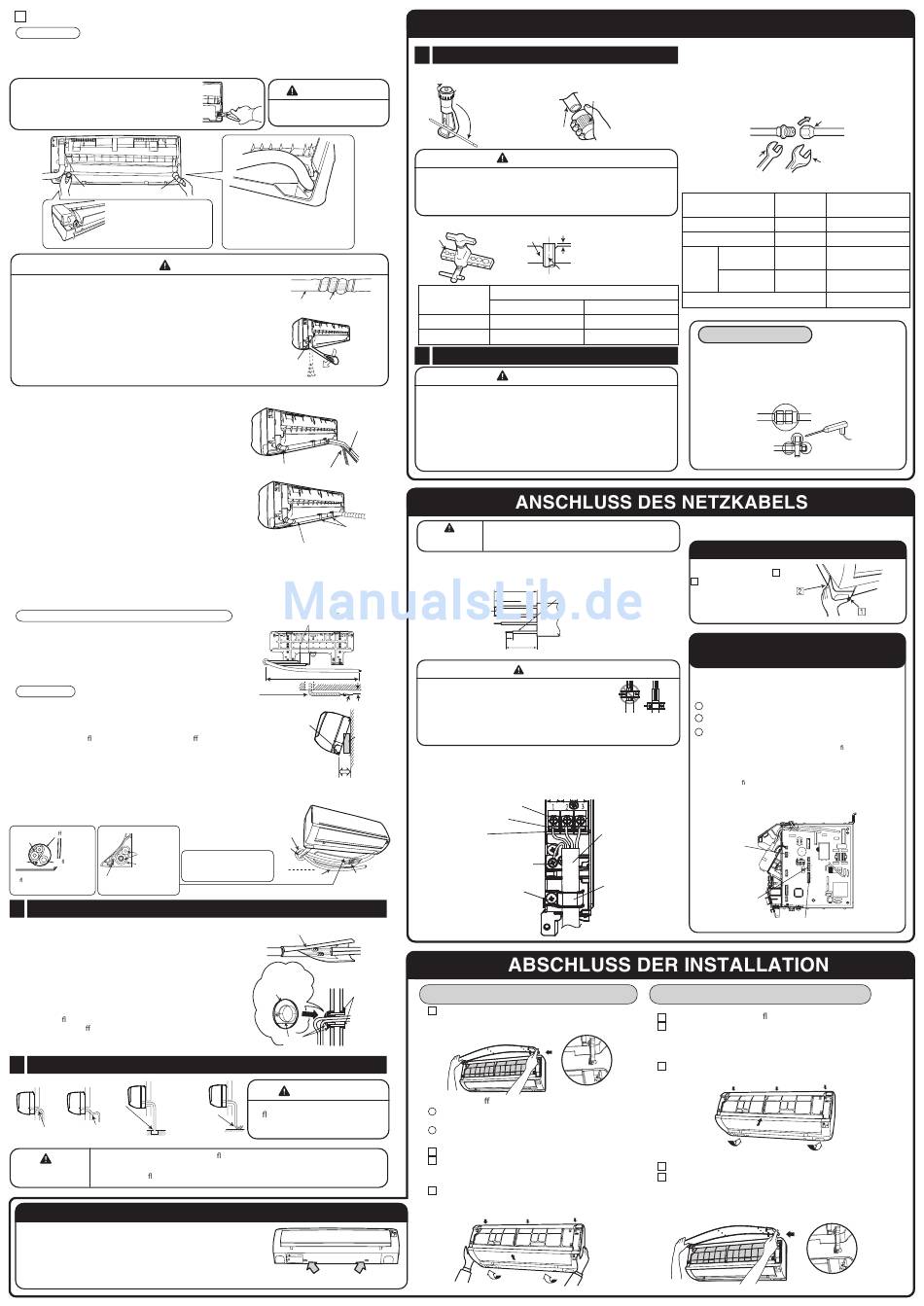

ROHRANSCHLUSS VON DER LINKEN SEITE (HINTEN, VERTIKAL, HORIZONTAL)
2
Vorbereitung
Wechseln des Abflussschlauchs und Installationsverfahren.
Tauschen Sie bei der Rohrverlegung von links die Positionen von Abflussschlauch und Abflusskappe
•
wie unten abgebildet aus. Führen Sie den Abflussschlauch ein, bis sich das Isoliermaterial auffaltet.
•
Ziehen Sie die Abflusskappe mit einer Zange ab.
(Auf diese Weise lässt sich die Abflusskappe
leichter entfernen.)
Abflusskappe
Abflussschlauch
•
Untere Abdeckung
abnehmen.
•
Abflusskappe fest
einsetzen, bis die Kappe
stoppt.
Abflusskappe
VORSICHT
•
Das Gummiband zur Befestigung der Isolierung darf nicht zu fest
angezogen werden, da sonst die Wärmeisolation beschädigt
wird und es zu Kondenswasserbildung kommen kann.
•
Ziehen Sie den unteren Teil des Innengeräts nach außen, um zu
überprüfen, ob das Gerät an der Aufhängevorrichtung
eingehängt ist. Bei unsachgemäßer Installation kann es zu
Vibrationen und Geräuschentwicklung kommen.
•
Drehen Sie die Rohrleitung und halten Sie dabei die Rohrhalte-
rung im unteren Bereich mit der Hand fest.
INSTALLATION NACH DEM ANSCHLIESSEN DER KÜHLLEITUNGEN
•
Die Kühlleitungen müssen so angepasst werden, dass sie in
die Wandöffnung passen, und dann für den Anschluss
vorbereitet werden.
•
Die Klemmen der beiden angeschlossenen Leitungen
müssen mit einer für den Klemmenanschluss vorgesehenen
Isolierung abgedeckt werden. Anschließend werden die
Leitungen mit Rohrisolierung umhüllt.
•
Schließen Sie das Verbindungskabel an, nachdem Sie die
untere Abdeckung entfernt haben.
(Siehe ANSCHLUSS DES STROMKABELS.)
•
Richten Sie die Komponenten aus und verstauen Sie das
Verbindungskabel und die Kühlleitungen im verfügbaren
Platz unter dem Innengerät. Sichern Sie die Leitungen mit
einem Leitungshalter.
•
Die Befestigung des Leitungshalters ist an zwei Stellen
möglich. Wählen Sie die am besten geeignete Position.
ANSCHLUSS DER KÜHLLEITUNG WÄHREND DER
INSTALLATION DES INNENGERÄTS
Vorbereitung für die Installation der Kühlleitungen
•
Die Kühlleitungen und das Verbindungskabel werden
umgeformt und angeschlossen.
Mit kleinem Radius
Installation
zu einem Bogen biegen
Hängen Sie das Innengerät an der Aufhängevorrichtung ein. Drücken Sie
den unteren Geräteteil mit Hilfe der Stütze an der Rückseite des Innengeräts
um 15 cm nach vorne.
•
Führen Sie den Ab ussschlauch durch die Wandö nung.
•
Umhüllen Sie die Kühlleitungen nach ihrem Anschluss mit Rohrisolierung.
Schließen Sie das Verbindungskabel an, nachdem Sie die untere
•
Abdeckung entfernt haben.
(Siehe ANSCHLUSS DES NETZKABELS.)
•
Nach dem Ausrichten der Komponenten werden die Verbindungsleitung
und die Kühlleitungen in den verfügbaren Platz im Innengerät eingesetzt.
•
Der Ansatz des Innengeräts muss an der Aufhängevorrichtung
eingehängt werden.
Wandö nung
Rohrleitung
Kühl-
leitung
Ziehen Sie diesen Teil während
Kabel
Ab ussschlauch
des Anschlusses der
Rohr-
Kühlleitungen nach vorne, um
wärmeisolierung
die Arbeit zu erleichtern.
Verbindungs-
Ab uss bei Rohranschluss
kabel
hinten von der linken Seite
3
Wärmeisolation und Abdeckung der Rohrleitungen
•
Die verbundenen Anschlüsse müssen komplett mit Wärmeisolie-
rung abgedichtet werden, die anschließend mit Gummiband
befestigt wird.
Ziehen Sie die Klemmen mit dem Band nicht zu fest an.
•
Ein etwaiger Spielraum oder zu starkes Anziehen kann zur
Bildung von Kondenswasser führen.
Binden Sie die Rohrleitung und das Stromkabel mit Vinylklebe-
•
band zusammen, wie in der Abbildung zur Installation des Innen-
und Außengeräts gezeigt.
Um die Wärmeisolierung zu verbessern und Kondenswasserbil-
•
dung zu vermeiden, versehen Sie den im Außenbereich verlegten
Teil des Ab ussschlauchs und der Rohrleitung mit Rohrisolierung.
Dichten Sie alle Ö nungen und Spalten mit Kitt ab.
•
4
Installation des Abflussschlauchs
Kanal
Ansammlung von
Kondenswasser
Nach oben gebogen Ansammlung von
Kondenswasser
Die Seite für die Installation des Ab ussschlauchs kann frei gewählt werden (rechts
oder links). Stellen Sie bei der Installation des Innengeräts einen ungehinderten
VORSICHT
Kondenswasser uss sicher. (Durch Unachtsamkeit kann es zu Wasserlecks kommen.)
ABNEHMEN DES INNENGERÄTS
•
Drücken Sie die mit [PUSH] gekennzeichneten Bereiche an der
Unterseite des Innengeräts ein, und ziehen Sie die Bodenplatte zu
sich hin. Die Klemmen lösen sich von der fest installierten Platte.
(Die [PUSH]-Bereiche zum Eindrücken sind in dieser Abbildung
durch zwei Pfeile gekennzeichnet.)
VORSICHT
Durch Unachtsamkeit kann
es zu Wasserlecks kommen.
Drücken Sie die Leitung so weit
•
hinein, bis die Isolation des Abfluss-
schlauchendes über dem Rand auf der
Innengeräteseite sitzt.
Rohrleitung
Zu fest angezogenes
Gummiband
Rohr-
halterung
Umformen nach
dem Herunterbiegen.
Abflussschlauch
Rohrleitung Verbindungskabel
Halter
Rohrisolierung (muss alle 120 mm
mit Vinylklebeband umwickelt sein)
Die Position der Kühlleitungsenden ist durch
das Symbol „ " gekennzeichnet.
1100 mm
weniger
als 5 mm
Ansatz
Haken
ca. 15 cm
Rohrschutz
Abflussschlauch
Verbindungsleitung Anschlussstelle
Isoliermaterial für den
Rohrleitungsanschluss
Rohrschutz-
hülse
Abdichtkitt
Abdichtkitt
VORSICHT
Achten Sie darauf, dass der
Ab ussschlauch fest angeschlossen
und nicht geknickt ist, siehe
Abbildung links.
Bereiche zum Eindrücken [PUSH]
INSTALLATION UND ENTLÜFTEN DER KÜHLLEITUNGEN
1
Vorbereitung der Rohrleitung
•
Schneiden Sie die Kupferleitung mit einem Rohrschneider
zu und entfernen Sie den Grat.
Schneidwerkzeug
Kupferrohrleitung
VORSICHT
•
Grat entfernen, da raue, scharfe Kanten zu Undichtigkeiten
führen.
•
Halten Sie die bearbeitete Seite beim Entgraten nach unten,
damit keine Kupferspäne in die Rohrleitung gelangen.
• Setzen Sie vor dem Bördeln die Konusmutter auf.
Matrize
Matrize
•
A
Kupferrohrleitung
Außendurch-
A (mm) Bördelwerkzeug
messer (Ø)
Werkzeug für R410A
6,35 (1/4")
0 - 0,5
9,52 (3/8")
0 - 0,5
2
Rohrleitungsanschluss
VORSICHT
•
Beim Entfernen der Konusmutter eines Innengeräts muss
zuerst eine Mutter auf der Seite mit dem kleinen Durchmesser
entfernt werden, sonst springt eine Dichtungskappe auf der
Seite mit dem großen Durchmesser ab. Während der Arbeit
darf kein Wasser in die Rohrleitung gelangen.
•
Ziehen Sie die Konusmutter mit einem Drehmomentschlüssel
an. Achten Sie dabei auf das richtige Drehmoment.
Bei zu festem Anziehen der Konusmutter kann diese nach
längerer Zeit brechen und ein Kältemittelleck zur Folge haben.
•
DIESES GERÄT MUSS GEERDET WERDEN.
WARNUNG
Hinweis zum Schneiden des Verbindungskabels
Innengerät
70 mm
Grüngelb
10 mm
(Masse)
Ab-
1
isolieren
2
3
10 mm
Verbindungsleitung
45 mm
WARNUNG
•
Lassen Sie zu Wartungszwecken beim Verbin-
dungskabel etwas Spiel und sorgen Sie dafür,
dass das Kabel mit einem Kabelbinder gesichert ist.
•
Befestigen Sie das Verbindungskabel an der Kabelisolierung
mithilfe eines Kabelbinders. Üben Sie keinen Druck auf das Kabel
aus, da dies zu Überhitzung oder Brand führen kann.
Verkabelung des Innengeräts
•
Für den Kabelanschluss des Innengeräts müssen Sie die Frontblende, die untere
•
Abdeckung unter dem Gehäuse und die Abdeckung der Anschlussklemmen entfernen.
Entfernen Sie die Abdeckung von der Anschlussleiste und schrauben Sie das Kabel fest.
3
2
1
Erdung
Nach dem Entfernen von
Schraube und Abdeckung
Verbindungsleitungen
anschließen und die
Abdeckung wieder mit
der Schraube befestigen.
So entfernen Sie die Frontblende
Entfernen Sie die Frontblende
1
•
Halten Sie die Frontblende beim Abnehmen und
Anbringen immer mit beiden Händen fest.
Nach dem Ö nen der Frontblende mit beiden Händen.
•
Lösen Sie den rechten Arm und drücken Sie ihn nach
1
innen.
2
Schieben Sie die Frontblende wie abgebildet nach rechts.
Ziehen Sie sie nach vorne, um sie abzunehmen.
Bauen Sie die Filter aus.
2
Ziehen Sie die Frontblende nach dem Entfernen der
3
beiden Schrauben in der Mitte zu sich hin und lösen Sie
die Klemmen.
Ziehen Sie die Seitenteile (unteren Bereiche) der
4
Frontblende wie in der Abbildung gezeigt zu sich hin und
entfernen Sie die Abdeckung.
Gehen Sie beim Biegen des Kupferrohrs
•
vorsichtig vor.
•
Schrauben Sie die Schrauben manuell ein,
während Sie die Mitte einstellen. Ziehen Sie die
Verbindung anschließend mit einem Drehmo-
mentschlüssel fest.
Schraubenschlüssel
Seite mit kleinem Durchmesser
Seite mit großem Durchmesser
Verwenden Sie das
Spezialwerkzeug für
Seite mit kleinem
Kappe
Kältemittel R410A.
Durchmesser
für den
Seite mit großem
Ventilkopf
Durchmesser
Ventilkernkappe
Werkzeug für R22
1,0
Prüfen auf Gaslecks
1,0
Prüfen Sie wie unten abgebildet mit einem
Gasleckdetektor, ob Gas an der Konusmutter-
verbindung austritt. Wenn Gas austritt, ziehen
Sie die Verbindung weiter fest, um das Leck zu
beseitigen.
Vorgehensweise zum Abnehmen der unteren Abdeckung
Ziehen Sie an den Stellen
2
in Richtung der abgebildeten
Pfeile, um die Abdeckung zu
entfernen.
So schließen Sie die optionalen Komponenten an
(H-LINK-RAC-Adapter, potenzialfreier Kontakt,
Kabelfernbedienung)
•
Für die Kabelverbindung zur Bedienung müssen Sie die
Frontblende und die Schaltkastenabdeckung entfernen.
Die Anschlusspositionen sind in folgender Abbildung dargestellt.
Potenzialfreier Kontakt: CN6
1
2
H-LINK-RAC-Adapter: CN7
Kabelfernbedienung: CN20
3
•
Weitere Einzelheiten zu den Anschlüssen nden Sie in den
Benutzerhandbüchern, die den optionalen Komponenten
beiliegen.
•
Informationen
zum
Frontblende nden Sie in diesem Installationshandbuch.
•
Achten Sie darauf, dass die Verbindungskabel beim Anschluss
der optionalen Komponenten nicht an Plattenkanten
beschädigt werden.
Verbindungskabel
CN20
Kabelbinder
CN7
So befestigen Sie die Frontblende
Überprüfen Sie, ob die Ab usswanne sicher angebracht ist.
1
2
Nachdem Sie die Frontblende am Gerät angebracht haben,
hängen Sie die drei Klemmen an der Oberseite der Abdeckung
sicher ein. Drücken Sie anschließend gegen die Mitte der
Frontblende, damit die Klemmen einrasten.
3
Ziehen Sie die beiden Schrauben fest.
4
Bauen Sie den Filter ein.
Schieben Sie den Schaft des rechten und linken Arms an der
5
Frontblende die Abstufungen entlang, um die Schäfte bis zum
Anschlag in die Aussparungen einzusetzen. Schließen Sie die
Blende, nachdem Sie überprüft haben, dass die Schäfte sicher
eingesetzt sind.
Konusmutter
Drehmoment-
schlüssel
Außendurchmesser
Drehmoment Nm
von Rohr (ø)
(kgf cm)
6,35 (1/4")
13,7 – 18,6 (140 – 190)
9,52 (3/8")
34,3 – 44,1 (350 – 450)
6,35 (1/4")
19,6 – 24,5 (200 – 250)
9,52 (3/8")
19,6 – 24,5 (200 – 250)
12,3– 15,7 (125 – 160)
1
und
Abnehmen
und
Anbringen
der
CN6
