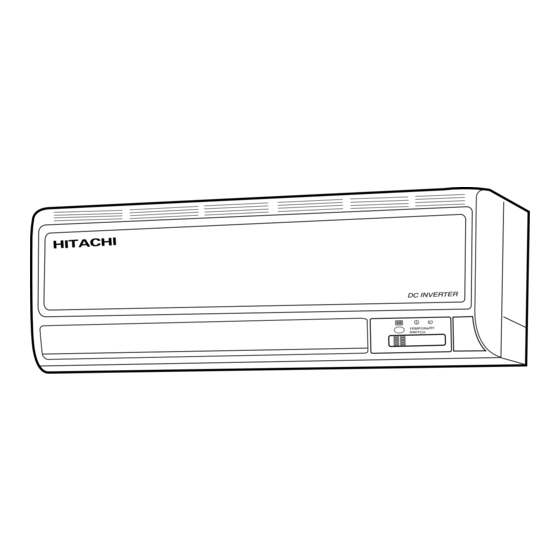

Hitachi RAK-18NH6A Einbauanleitung

NUR FÜR WARTUNGSPERSONAL
INVERTER SYSTEM - MEHRZWECK AUSFÜHRUNG
EINBAUANLEITUNG
Innengerät
Vorsichtsmaßnahmen
G Bitte lesen Sie die Vorsichtmaßnahmen sorgfältig durch vor Inbetriebnahme des Gerätes.
G Für die Sicherheit ist der Inhalt dieses Abschnittes von vitaler Wichtigkeit. Bitte beachten Sie in besonderem Maße
folgendes Zeichen.
! WARNUNG .......... Inkorrekte Methoden des Einbaus könnten Tod oder ernste Verletzungen zur Folge haben.
! VORSICHT .......... Ungeeigneter Einbau könnte ernste Konsequenzen nach sich ziehen.
Stellen Sie sicher, daß das Gerät nach dem Einbau ordnungsgemäß arbeitet. Informieren Sie den Kunden über den
richtigen Weg zur Betätigung des Gerätes, wie es in der Bedienungsanleitug steht.
G
Wenden Sie sich bitte an den Kundendienst oder an einen qualifizierten Techniker für den Einbau des Gerätes. Sollten Sie den
Einbau selber ausführen, so könnte es zum Wasserleck, Kurzschluß oder Feuer kommen.
G
Beachten Sie bitte die Anweisungen in der Einbauanleitug während Einbau des Gerätes. Inkorrekter Einbau könnte Wasserleck,
elektrischen Schlag oder Feuer zur Folge haben.
G
Montieren Sie das Gerät an einer Stelle, die das Gewicht des Gerätes aushalten kann. Sonst könnte das Gerät einstürtzen und
Gefahren bringen.
G
Beachten Sie die Regeln und Vorschriften der elektrischen Installation und die Verfahren, die in diesem Heft beschrieben sind,
wenn Sie die elektrischen Einbauarbeiten ausführen. Ein staatlich zugelassenes Stromkabel ist zu verwenden.
G
Zum Verbinden des Inngerätes mit dem Außengerät verwenden Sie nur die vorgeschriebenen Kabel. Stellen Sie sicher, daß die
Kabel straff sind, nachdem die Klemmen eingesteckt sind. Inkorrekte Einfügung und lose Kontakte könnten Überhitzung und
Feuer verursachen.
G
Verwnden Sie bitte in Ihrer Einbauarbeit nur die vorgeschriebenen Einzelteile. Andernfalls könnte es zum Einsturtz des Gerätes,
Wasserleck, elektrischen Schlag oder Feuer kommen.
G
Sie müssen den speziellen Rohrsatz für R-410A verwenden. Andernfalls können Kupferleitungen brechen oder Funktionsstörungen
auftreten.
G
Während der Installation oder der Versetzung einer Klimaanlage auf eine verschiedene Stellung, versichern Sie, dass nur das
spezifische Kühlmittel (R410A) in den Kühlzyklus eingehen kann. Sollte ein verschiedenes Kühlmittel eingesetzt weden, so
könnte eine abnormale Erhöhung des Druckpegels in dem Kühlzyklus mit folgendem Bruch oder Schaden stattfinden.
G
Bei vorhandenen Kühlgaslecks müssen Sie während der Installationsarbeiten für eine ausreichende Belüftung sorgen. Wenn
Kühlgas auf Feuer trifft, können sich giftige Gase bilden.
G
Nach Abschluß der Installationsarbeiten stellen Sie sicher, daß keine Kühlgaslecks vorhanden sind. Das durch ein Leck in den
Raum strömende Kühlgas kann durch einen Heizlüfter oder andere Heizgeräte erhitzt werden und dadurch giftige Gase bilden.
G
Unbefugte Änderungen am Klimagerät können gefährlich sein. Falls eine Funktionsstörung auftritt, wenden Sie sich an einen
qualifizierten Klimagerätetechniker. Unfachmännisch ausgeführte Reparaturen können zu Wasserlecks, elektrischen Schlägen,
Bränden usw. führen.
G
Ein Stromauslöser oder eine Sicherung (16A zeitverzögert) müssen installiert werden. Andernfalls besteht die Gefahr eines
Stromschlags.
In die Stromzuleitung zum Außengerät muß ein Hauptschalter mit einem Kontaktabstand von mehr als 3 mm
eingebaut werden.
G
Montieren Sie das Gerät nicht in der Nähe von brennbarem Gas. Das Außengerät könnte
Feuer fangen, wenn brennbares Gas in seiner Umgebung entweicht.
G
Achten Sie daraf, Daß eine einwandfreie Wasserableitung möglich ist.
G
Die Rohrleitungen sind gut abzustützen, wobei der Zwischenraum zwischen den Stützen nicht mehr als 1 m betragen soll.
RAK-18NH6A
RAK-25NH6A
HFC
RAK-35NH6A
R410A
RAK-50NH6A
!
!
G Bitte lesen Sie die vorgänge des richtigen Einbaus
sorgfältig durch vor Einbau des Gerätes.
G Der Vertreter soll den Kunden über den richtigen
Einbau informieren.
Erforderliche Werkzeuge
G + – Schraubenzieher
G Säge G Bohrmaschine mit 65mm Aufbohreraufsatz
G 4mm Sechskantenschlüssel
G
(14, 17, 22, 26, 27mm) Schraubenschlüssel
G Gasdetektor
G Isolierband
WARNUNG
VORSICHT
G Maßband
G Rohrschneider G Dichtungsmasse
G Zange G Aufweit-Werkzeugsatz
G Messer
