Wenn die Führungsleisten mit ihrem Rand nicht auf der Fensterbrüstung oder dem Fußboden stehen, müssen an den
Enden die Endkappen verwendet werden. Vor dem weiteren Montageschritt befestigen Sie die Endkappen mithilfe von
gelieferten Schrauben.

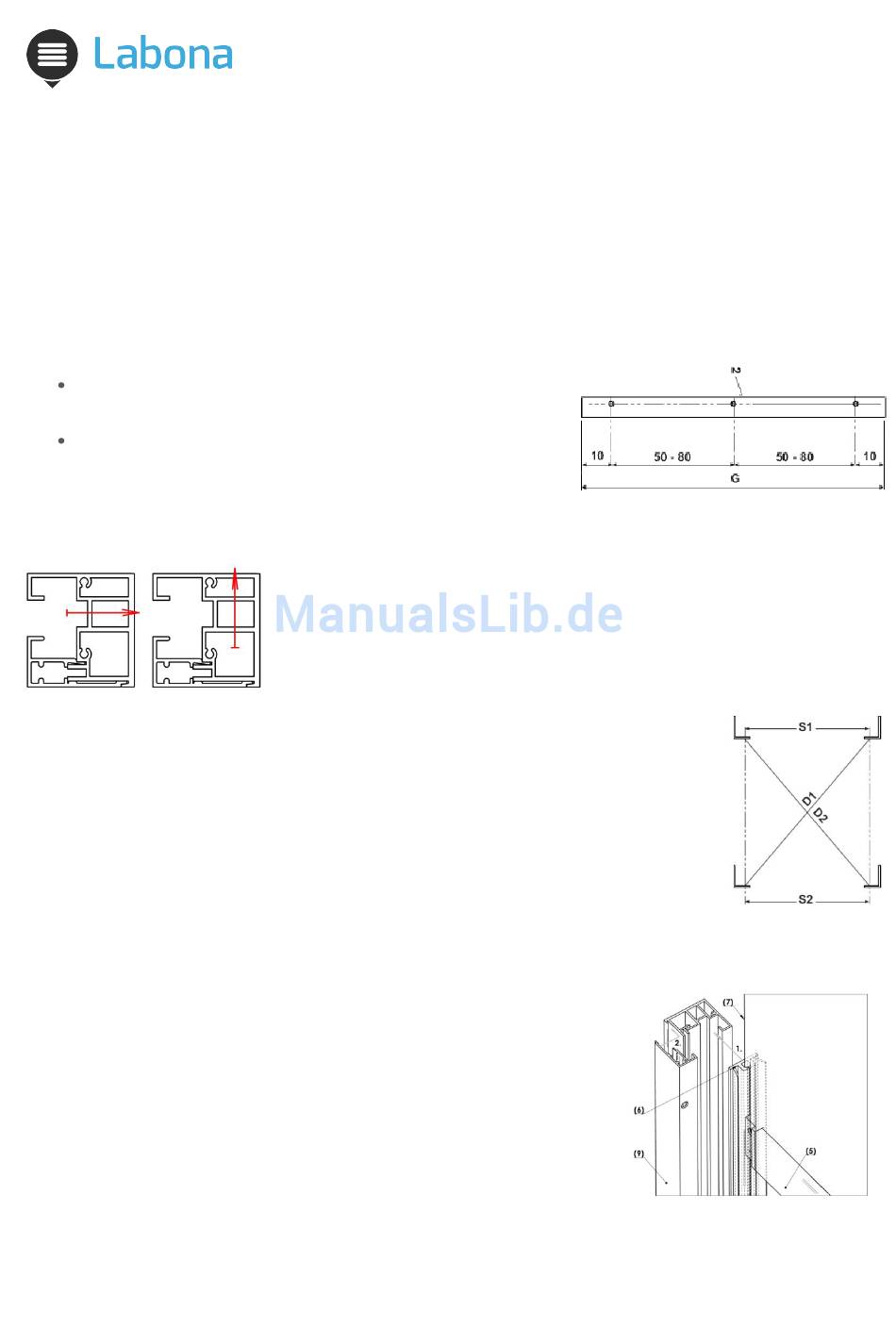

6.2.5.1. MONTAGE DER FÜHRUNGSLEISTE GS40
Beim Modell ZIP ist im Angebot nur ein Modell der Führungsleisten enthalten, und zwar der Typ GS40.
Die Leiste wird mit gemäß der Bestellung vorgebohrten Öffnungen geliefert, und zwar von der Front oder von der Seite.
Die Anordnung der Öffnungen ist jeweils wie folgt:
die Randöffnungen befinden sich ca 10 cm vom Rand der Leiste
entfernt
dazwischen liegende Öffnungen befinden sich jeweils im Abstand
von 50-80 cm gleichmäßig in der gesamten Länge der
Führungsleiste
Die markierte rote Linie bezeichnet die vertikale Achse für die Montageschrauben. Verwenden Sie die ausgebohrten
Zur Fertigstellung der Montage überprüfen Sie, ob die Führungsleisten parallel und rechtwinkelig
sind. Dies kann man durch die Messung von zwei Abständen „S1" und „S2" oder der Diagonalen
„D1" und „D2" vornehmen. Die Abstände müssen gleich sein bei ± 2mm. Die richtige Anordnung
der Führungsleisten ist notwendig, um die richtige Funktion des Rollos zu gewährleisten; sonst
kann die Funktion gestört sein.
Für die frontale Montage der Führungsleiste werden selbstklebende Deckel zur Abdeckung der
Öffnungen der Befestigungsschrauben geliefert.

6.2.5.2 MONTAGE DER KUNSTSTOFFTEILE

Bei einer vorsichtigen Handhabung des Rollos fahren sie den Stoff 20 cm herunter.
Verschieben Sie das untere Profil (5) zur Seite so, dass der Stoff an einer Seite aus
der Seitennut herausgezogen wird. Anschließend schieben Sie die Innenschiene
(6) auf den Stoff ein und drücken den Zipper (7) hinein.
1. Drücken Sie die Innenschiene direkt in die Seitennut der Führungsleiste hinein,
wo sie sich selbst streckt. Die Innenschiene liegt auf dem Boden oder auf dem
Endstück und muss nicht befestigt sein.
Gültigkeit der Anleitung: 1. 8. 2013
ANLEITUNG ZUR AUSMESSUNG UND MONTAGE
Führungsleisten als Schablone zur Übertragung der Position der Öffnungen an die
Wand des Fensterflügels.
Dann schrauben Sie mithilfe von für den Konstruktionstyp (Stahlkonstruktion,
Zement, Mauerwerk u.ä.) geeigneten Schaftschrauben und Einzelteilen die
Führungsleisten an die Wand.
9
