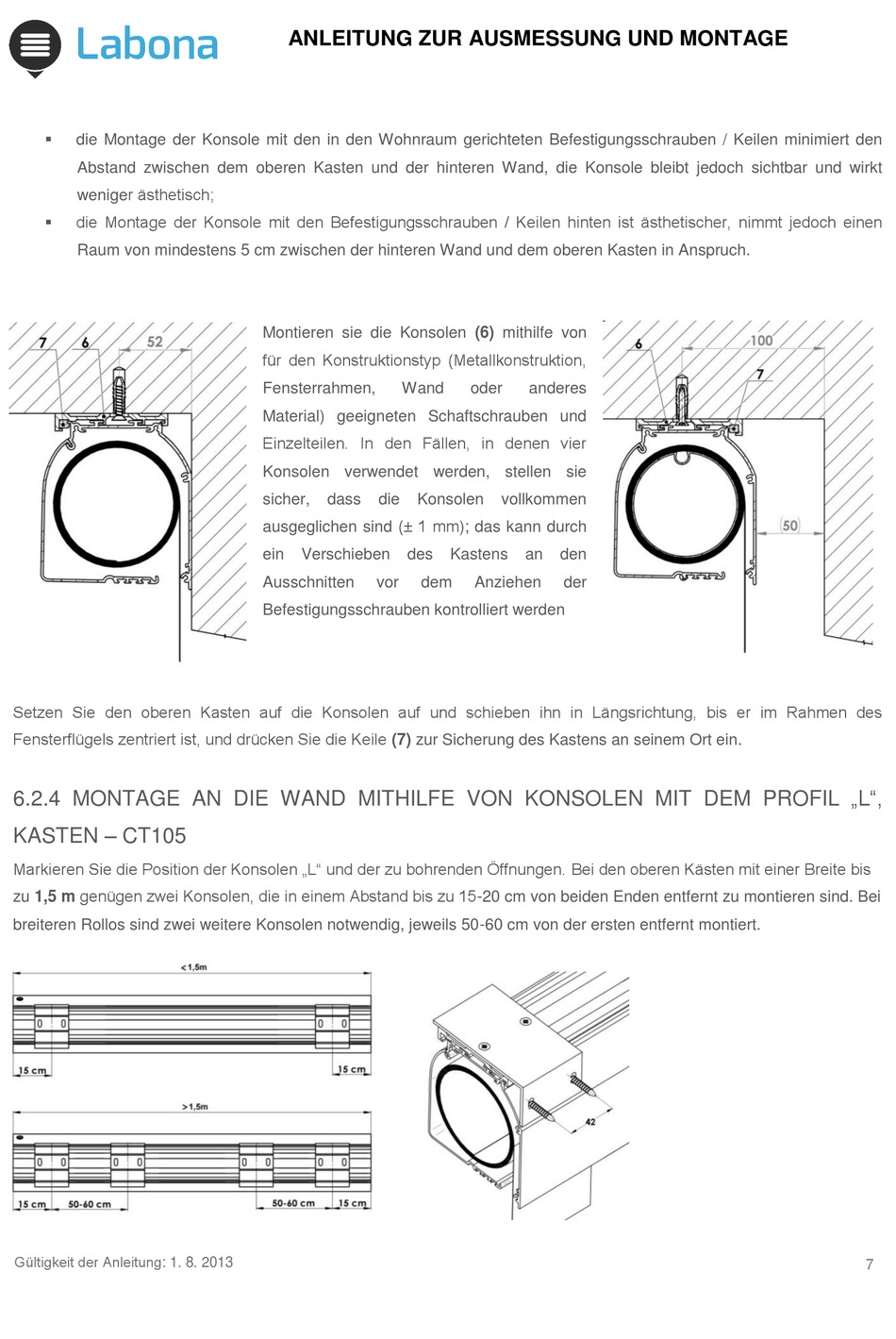

Labona SCREEN ZIP Anleitung Seite 7


die Montage der Konsole mit den in den Wohnraum gerichteten Befestigungsschrauben / Keilen minimiert den
Abstand zwischen dem oberen Kasten und der hinteren Wand, die Konsole bleibt jedoch sichtbar und wirkt
weniger ästhetisch;
 die Montage der Konsole mit den Befestigungsschrauben / Keilen hinten ist ästhetischer, nimmt jedoch einen
Raum von mindestens 5 cm zwischen der hinteren Wand und dem oberen Kasten in Anspruch.
Setzen Sie den oberen Kasten auf die Konsolen auf und schieben ihn in Längsrichtung, bis er im Rahmen des
Fensterflügels zentriert ist, und drücken Sie die Keile (7) zur Sicherung des Kastens an seinem Ort ein.
6.2.4 MONTAGE AN DIE WAND MITHILFE VON KONSOLEN MIT DEM PROFIL „L",
KASTEN – CT105
Markieren Sie die Position der Konsolen „L" und der zu bohrenden Öffnungen. Bei den oberen Kästen mit einer Breite bis
zu 1,5 m genügen zwei Konsolen, die in einem Abstand bis zu 15-20 cm von beiden Enden entfernt zu montieren sind. Bei
breiteren Rollos sind zwei weitere Konsolen notwendig, jeweils 50-60 cm von der ersten entfernt montiert.
Gültigkeit der Anleitung: 1. 8. 2013
ANLEITUNG ZUR AUSMESSUNG UND MONTAGE
Montieren sie die Konsolen (6) mithilfe von
für den Konstruktionstyp (Metallkonstruktion,
Fensterrahmen, Wand
Material) geeigneten Schaftschrauben und
Einzelteilen. In den Fällen, in denen vier
Konsolen verwendet werden, stellen sie
sicher, dass die Konsolen
ausgeglichen sind (± 1 mm); das kann durch
ein Verschieben des
Ausschnitten vor dem
Befestigungsschrauben kontrolliert werden
oder anderes
vollkommen
Kastens an den
Anziehen der
7
