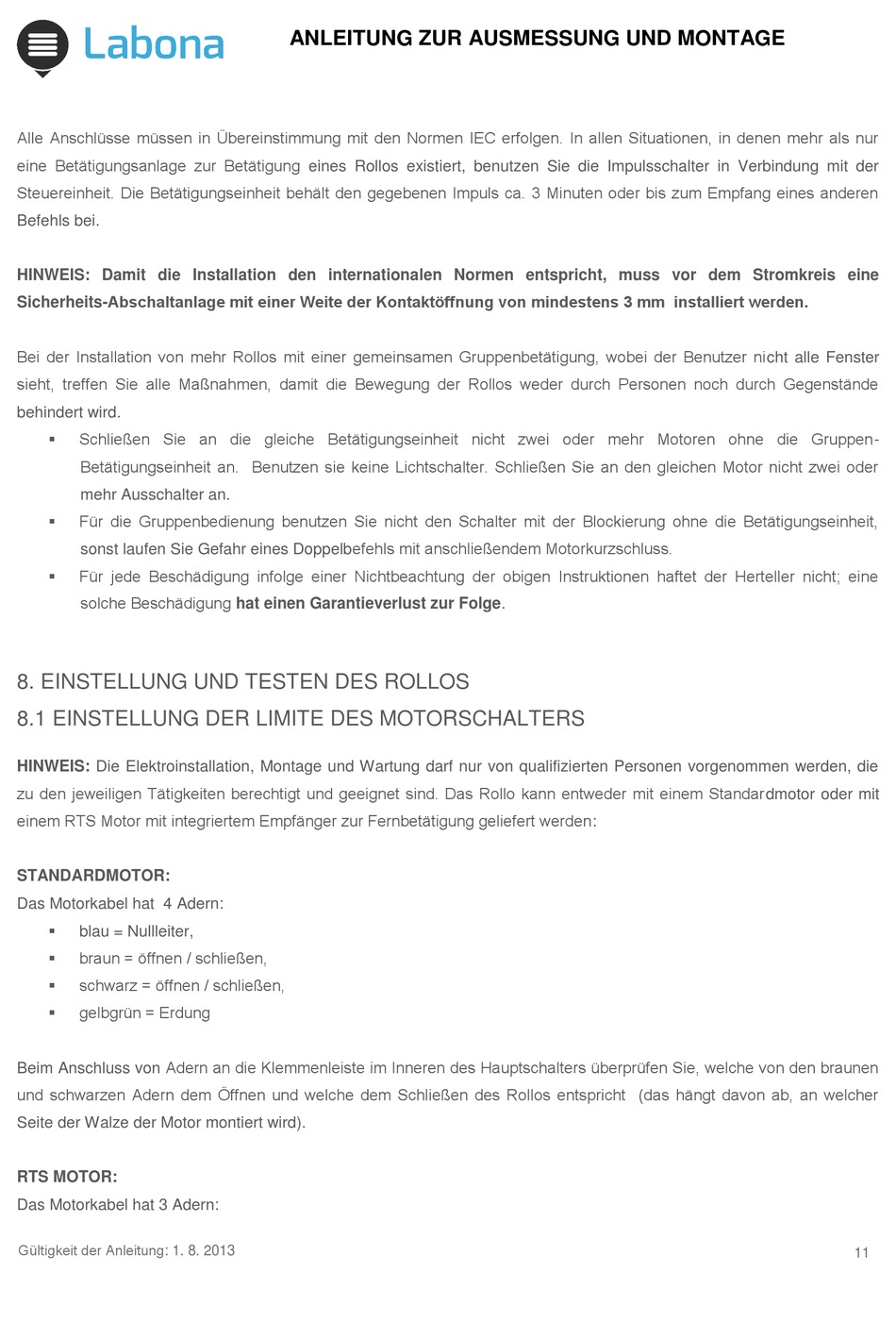

Labona SCREEN ZIP Anleitung Seite 11

Alle Anschlüsse müssen in Übereinstimmung mit den Normen IEC erfolgen. In allen Situationen, in denen mehr als nur
eine Betätigungsanlage zur Betätigung eines Rollos existiert, benutzen Sie die Impulsschalter in Verbindung mit der
Steuereinheit. Die Betätigungseinheit behält den gegebenen Impuls ca. 3 Minuten oder bis zum Empfang eines anderen
Befehls bei.
HINWEIS: Damit die Installation den internationalen Normen entspricht, muss vor dem Stromkreis eine
Sicherheits-Abschaltanlage mit einer Weite der Kontaktöffnung von mindestens 3 mm installiert werden.
Bei der Installation von mehr Rollos mit einer gemeinsamen Gruppenbetätigung, wobei der Benutzer nicht alle Fenster
sieht, treffen Sie alle Maßnahmen, damit die Bewegung der Rollos weder durch Personen noch durch Gegenstände
behindert wird.
 Schließen Sie an die gleiche Betätigungseinheit nicht zwei oder mehr Motoren ohne die Gruppen-
Betätigungseinheit an. Benutzen sie keine Lichtschalter. Schließen Sie an den gleichen Motor nicht zwei oder
mehr Ausschalter an.
 Für die Gruppenbedienung benutzen Sie nicht den Schalter mit der Blockierung ohne die Betätigungseinheit,
sonst laufen Sie Gefahr eines Doppelbefehls mit anschließendem Motorkurzschluss.
 Für jede Beschädigung infolge einer Nichtbeachtung der obigen Instruktionen haftet der Herteller nicht; eine
solche Beschädigung hat einen Garantieverlust zur Folge.
8. EINSTELLUNG UND TESTEN DES ROLLOS
8.1 EINSTELLUNG DER LIMITE DES MOTORSCHALTERS
HINWEIS: Die Elektroinstallation, Montage und Wartung darf nur von qualifizierten Personen vorgenommen werden, die
zu den jeweiligen Tätigkeiten berechtigt und geeignet sind. Das Rollo kann entweder mit einem Standardmotor oder mit
einem RTS Motor mit integriertem Empfänger zur Fernbetätigung geliefert werden:
STANDARDMOTOR:
Das Motorkabel hat 4 Adern:

blau = Nullleiter,
 braun = öffnen / schließen,
 schwarz = öffnen / schließen,
 gelbgrün = Erdung
Beim Anschluss von Adern an die Klemmenleiste im Inneren des Hauptschalters überprüfen Sie, welche von den braunen
und schwarzen Adern dem Öffnen und welche dem Schließen des Rollos entspricht (das hängt davon ab, an welcher
Seite der Walze der Motor montiert wird).
RTS MOTOR:
Das Motorkabel hat 3 Adern:
