Die Montageöffnungen müssen mindestens 25 und 50 mm von
der Decke oder von jedem Hindernis angeordnet sein, welches
über den Kasten überragt. Montieren Sie die Konsolen mithilfe
von für den Konstruktionstyp
Fensterrahmen, Wand oder anderes Material) geeigneten
Schaftschrauben und Einzelteilen. In den Fällen, in denen vier
Konsolen verwendet werden, stellen Sie sicher, dass die
Konsolen vollkommen ausgeglichen sind (± 1 mm); das kann
durch ein Verschieben des Kastens an den Ausschnitten vor
dem Anziehen der Befestigungsschrauben kontrolliert werden.
Montieren Sie den Kasten der Konsolen und schieben ihn in
Längsrichtung, bis er im Rahmen des Fensterflügels zentriert
ist.

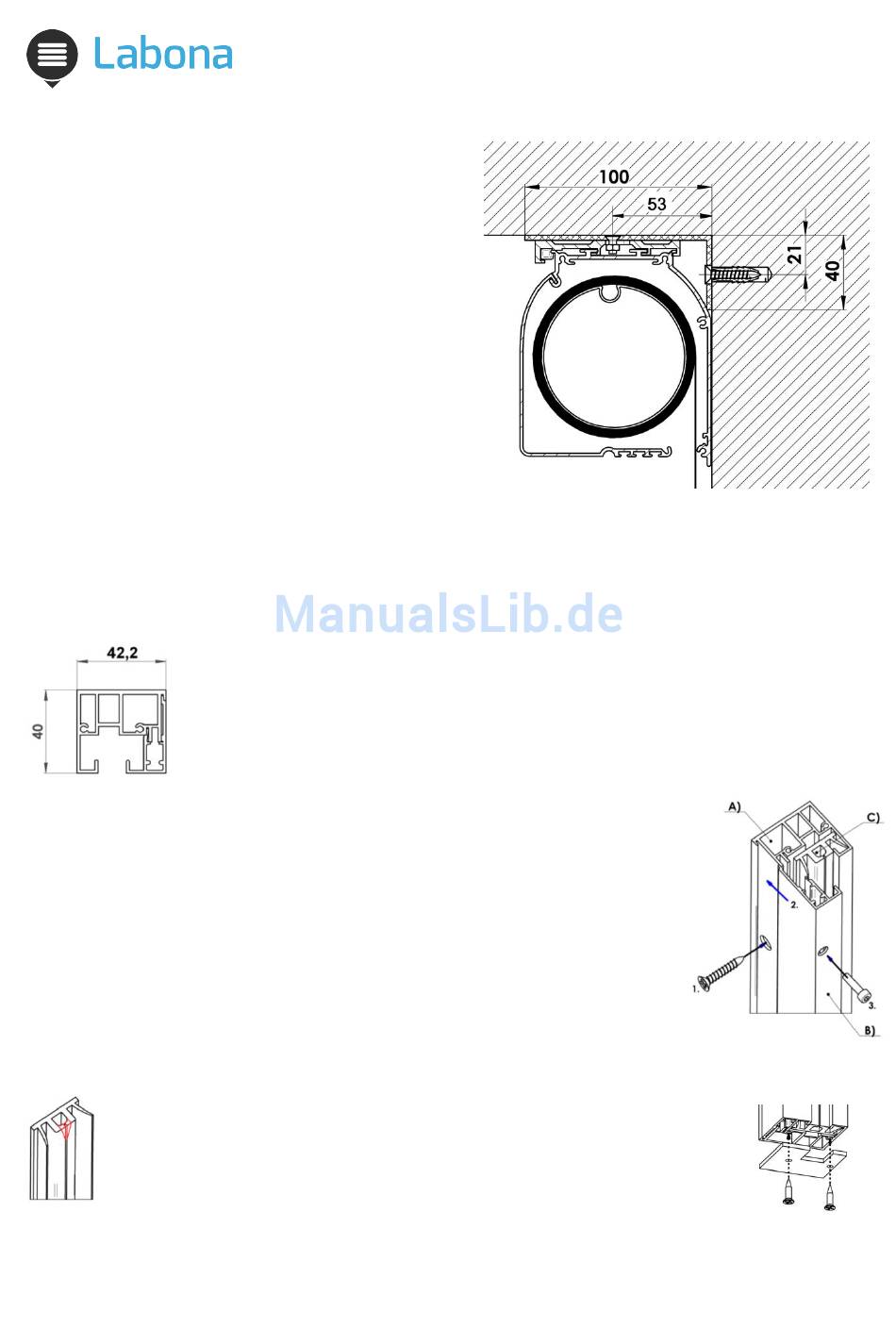

6.2.5 MONTAGE DER FÜHRUNGSLEISTEN
Das richtige Vorgehen bei der Montage der Führungsleisten hängt von dem verwendeten Modell des Kastens und noch
davon ab, ob der Kasten an die Decke oder die Wand montiert wird oder ob er direkt an den Führungsleisten befestigt ist.
Im Angebot ist nur ein Modell der Führungsleisten enthalten, und zwar der Typ GS40.
Die Führungsleisten ZIP bestehen aus drei Teilen: aus zwei Alu-Schienen und einer Innen-
Kunststoffschiene, in welcher sich der ZIP bewegt.
A) Alu-Führungsleiste
B) Aluminiumdeckel der Schiene,
C) Kunststoff-Führungsschiene.
1. Zuerst befestigt man die Alu-Führungsleiste (A) an die Wand.
2. In sie legt man
schließt man mit dem Alu-Deckel (B).
3. Den Deckel schraubt man mithilfe von beigelegten Imbussschrauben an die Führungsleiste an.
Die Führungsleiste schneiden Sie auf die richtige Länge so, dass der Rand vollkommen
rechtwinkelig ist. Nach dem Abschneiden der inneren Kunststoffleiste sollen beide zwei
oberen Profilenden so abgeschrägt sein, wie auf dem Bild dargestellt ist, was eine
Abreibung des Stoffes an der scharfen Kante verhindert.
Gültigkeit der Anleitung: 1. 8. 2013
ANLEITUNG ZUR AUSMESSUNG UND MONTAGE
(Metallkonstruktion,
die Kunststoff-Führungsschiene
(C) ein und das Profil
8
