ANLEITUNG ZUR AUSMESSUNG UND MONTAGE
SCREEN ZIP
1. AUSMESSUNG
Die Screenrollos SCREEN GW können sowohl in die Öffnung, als auch vor die Öffnung angeordnet, an die Decke oder
Wand montiert werden.

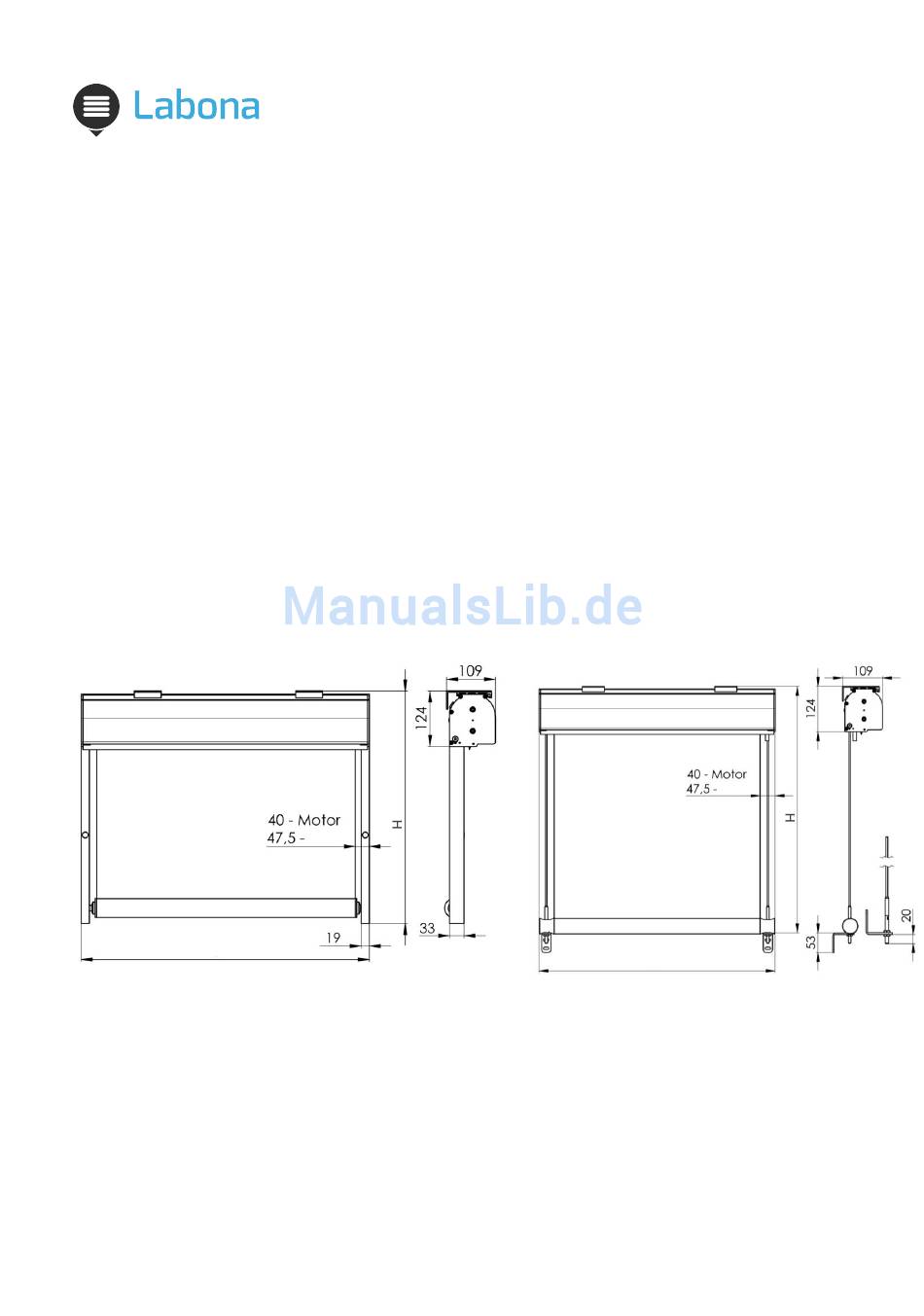

Die Breite und Höhe eines Screenrollos wird wie folgt gemessen:
B ...... (Breite)
a) Befestigung in die Öffnung
Gemessen wird die tatsächliche Breite der Öffnung, und zwar in drei Punkten, im Bestellformular gibt man den kleinsten
gemessenen Wert an.
b) Befestigung vor die Öffnung
Im Bestellformular wird in der Regel die Breite der Öffnung angegeben, welche die Jalousie beschatten soll.
Maße außerhalb der festgelegten Limite müssen mit dem Hersteller besprochen werden.
H ...... (Höhe)
Gemessen wird die Gesamthöhe einschließlich des oberen Profils und des Rollohalters.
Kurbel
Kurbel
B
B
Maße außerhalb der festgelegten Limite Müssen mit dem Hersteller besprochen werden.
SEITENFÜHRUNG:
Das Rollo SCREEN ZIP ist mit einer speziellen Applikation zur Befestigung des Screenstoffs mithilfe des ZIP-Systems
versehen, welches seine vollkommene Befestigung, Spannung und Führung in den Führungsleisten ermöglicht. Dank
dessen ist das Rollo hochstabil und windfest.
Gültigkeit der Anleitung: 1. 8. 2013
1
