Pag. 4 di 16
Operatore MAGIC IRR.
‚
Antenna radio
ƒ
Lampeggiatore
„
Fotocellula esterna
…
Fotocellule interna
†
Selettore a chiave
‡
Operateur MAGIC IRR.
‚
Antenne radio
ƒ
Signal electrique
„
Photocellules p/protection externe
…
Photocellules p/protection interne
†
Selecteur
‡
MAGIC IRR. operator
‚
Tuned aerial
ƒ
Flashing lamp
„
Photoelectric cells (external)
…
Photoelectric cells (internal)
†
Key selector
‡
E-Torantrieb MAGIC IRR.
‚
Antenne
ƒ
Blinkleuchte
„
Photozelle Toraussenseitig
…
Photozellen Torinnenseitig
†
Schlusselschalter
‡
CONTROLLO PRE-INSTALLAZIONE
I
Le ante devono essere solidamente fissate ai cardini delle colonne, non
devono flettere durante il movimento e devono muoversi senza attriti.
Prima d'installare il MAGIC è meglio verificare tutti gli ingombri necessari per poterlo
installare.
Se il cancello si presenta come da Fig. 2 non occorrono modifiche.
N.B. È obbligatorio uniformare le caratteristiche del cancello alle norme e leggi vigenti.
La porta può essere automatizzata solo se in buono stato e se rispondente alla norma
EN 12604.
- L'anta non deve presentare porte pedonali. In caso contrario occorrerà prendere
opportune precauzioni in accordo al punto 5.4.1 della EN12453 (ad esempio impedire il
movimento del motore quando il portoncino è aperto, grazie ad un microinterruttore
opportunamente collegato in centralina).
- Non bisogna generare punti di intrappolamento (ad esempio tra anta aperta del
cancello e cancellata).
CONTROLE PRE-INSTALLATION
F
Le portail à battant doit être solidement fixé aux cardans des colonnes,
ne doit pas flechir pendant le mouvement et doit pouvoir manoeuvrer sans effort.
Avant d'installer le MAGIC, il convient de verifier tous les encombrements necessaires
pour proceder à l'installation. Si le portail se presente comme indiqué Fig. 2, aucune
modification n'est necessaire.
N.B. Il est impératif d'uniformiser les caractéristiques du portail avec les normes et les
lois en vigueur. La porte peut être automatisée seulement si elle est en bon état et
qu'elle est conforme à la norme EN 12604.
- Le vantail ne doit pas comporter de portillon intégré. Dans le cas contraire, il sera
opportun de prendre les précautions décrites au point 5.4.1 de la EN 12453 (interdire,
par le biais d'un contact raccordé aux bornes adaptées de la platine électronique, la
mise en marche de l'automatisme si le portillon est ouvert).
- Ne pas générer de zone d'écrasement (par exemple entre le vantail ouvert et la
cloture).
ƒ
†
‚
…
‚
†

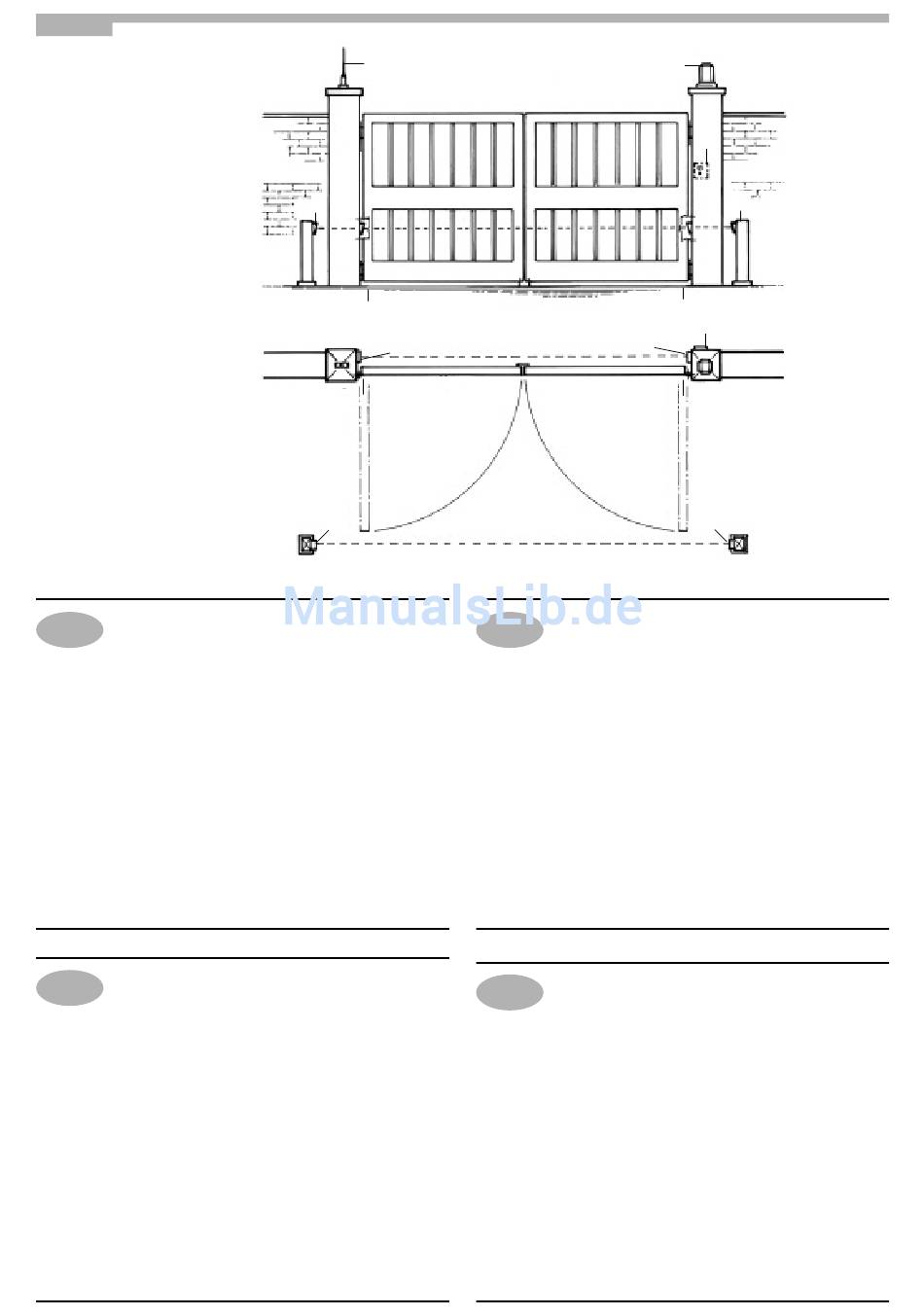

Fig. 2
…
PRE-INSTALLATION CHECKS
GB
The leaf must be fixed firmily on the hinges to the pillars, must not be
flexible during the movement and must move without frictions.
Before the installation of MAGIC, verify all dimensions etc.
There's no need for any modification, if the gate is like that shown in Fig. 2.
N.B.: Gate features must be uniformed with the standards and laws in force. The
door/gate can be automated only if it is in a good condition and its conditions comply with
the EN 12604 norm.
- The door/gate leaf does not have to have a pedestrian opening. In the opposite case it
is necessary to take the appropriate steps, in accordance with EN 12453 norm (for
instance; by preventing the operation of the motor when the pedestrian opening is
opened, by installing a safety microswitch connected with the control panel).
PRÜFUNG VON DER MONTAGE
D
Das Flugeltor muß fest an der Angelpunkten der Trager fixiert sein, darf
sich wahrend der Bewegung nicht biegen und ohne reibung nicht bewegen.
Bevor MAGIC montiert wird ist es besser alle Hindernisse, die bei der Montage auftreten
konnen. festzustellen. Bei einem Tor wie in Abbildung 2 mussen keine Veranderungen
vorgenommen werden. ACHTUNG: Mann ist verpflichtet die Eigenschaften des
Gittertures zu die Gesetznormen in Einklang zu bringen
ANMERKUNG: Es ist erforderlich, die Charakteristiken des Tors an die geltenden
Normen und Gesetze anzupassen. Das Tor kann nur automatisch Angeschlossen
werden, wenn es in einem einwandfreien Zustand ist und der EN12604 entspricht.
- Das Tor welches keine Gehfluegelfunktion hat,in diesem Fall ist es erforderlich das Tor
mit der norm EN12453 in Einklang zu bringen(z.B. das in Bewegung setzen des Motors
per Handsender, wenn der Gehfluegel geoeffnet ist. Das zu vehindern koennen sie
einen Endschalter anschliessen der beim oeffnen des Gehfluegel andere
automatischen funktionen ausser Kraft setzt).
„
‡
†
‚
‡
‚
†
