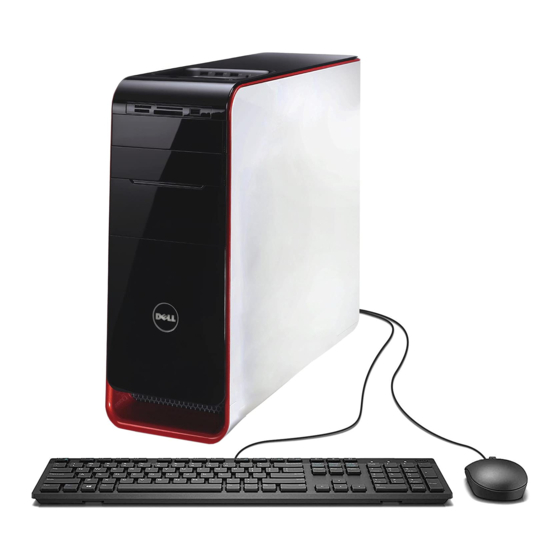

Dell Studio XPS™ 435T/9000 Service-Handbuch
Technische Übersicht
Vorbereitung
Austauschen der Computerabdeckung
Austauschen der Frontblende
Austauschen der Emblem-Hintergrundbeleuchtung
Austauschen von Speichermodulen
Austauschen von Laufwerken
Austauschen einer PCI-Express-Karte
Anmerkungen, Vorsichtshinweise und Warnungen
ANMERKUNG:
Eine ANMERKUNG macht auf wichtige Informationen aufmerksam, mit denen Sie den Computer besser einsetzen können.
VORSICHTSHINWEIS:
VORSICHTSHINWEIS weist auf mögliche Schäden an der Hardware oder auf möglichen Datenverlust hin und beschreibt
Ihnen, wie Sie dieses Problem vermeiden können.
WARNUNG:
Mit WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen
könnte.
Irrtümer und technische Änderungen vorbehalten.
© 2009 Dell Inc. Alle Rechte vorbehalten.
Die Vervielfältigung dieser Materialien in jeglicher Weise ohne vorherige schriftliche Genehmigung von Dell Inc. ist strengstens untersagt.
In diesem Dokument verwendete Marken: Dell, das DELL-Logo und Studio XPS sind Marken von Dell Inc.; Intel ist eine eingetragene Marke der Intel Corporation in den USA und
anderen Ländern; Microsoft, Windows, Windows Vista und das Logo der Windows Vista -Startschaltfläche sind entweder Marken oder eingetragene Marken der Microsoft Corporation in
den USA und/oder in anderen Ländern.
Alle anderen in dieser Dokumentation genannten Marken und Handelsbezeichnungen sind Eigentum der entsprechenden Hersteller und Firmen. Dell Inc. erhebt keinen Anspruch
auf Marken und Handelsbezeichnungen mit Ausnahme der eigenen.
Modell: DCRM
Juli 2009 Rev. A01
Austauschen der Lüfter
Austauschen des Prozessors
Austauschen der Systemplatine
Austauschen des Akkus
Austauschen des Netzteils
Austauschen der oberen Abdeckung
Austauschen der E/A-Leiste
System-Setup
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Dell Studio XPS 435T / 9000
Inhaltszusammenfassung für Dell Studio XPS 435T / 9000
- Seite 1 Die Vervielfältigung dieser Materialien in jeglicher Weise ohne vorherige schriftliche Genehmigung von Dell Inc. ist strengstens untersagt. In diesem Dokument verwendete Marken: Dell, das DELL-Logo und Studio XPS sind Marken von Dell Inc.; Intel ist eine eingetragene Marke der Intel Corporation in den USA und anderen Ländern; Microsoft, Windows, Windows Vista und das Logo der Windows Vista -Startschaltfläche sind entweder Marken oder eingetragene Marken der Microsoft Corporation in ...
-
Seite 2: Austauschen Der Emblem-Hintergrundbeleuchtung
Zurück zum Inhaltsverzeichnis Austauschen der Emblem-Hintergrundbeleuchtung Dell Studio XPS™ 435T/9000 Service-Handbuch WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. 1. Folgen Sie den Anweisungen unter Vorbereitung. 2. Entfernen Sie die Computerabdeckung (siehe Austauschen der Computerabdeckung). 3. Entfernen Sie die Frontblende (siehe Austauschen der Frontblende). ... - Seite 3 Eine Komponente kann ersetzt oder wenn sie separat erworben wurde installiert werden, indem der Entfernungsvorgang in umgekehrter Reihenfolge ausgeführt wird. Technische Daten Informationen zu den technischen Daten Ihres Computers erhalten Sie im Setup-Handbuch im Lieferumfang Ihres Computers oder auf der Dell Support Website unter support.dell.com. Empfohlene Werkzeuge Für die in diesem Dokument beschriebenen Verfahren sind ggf. die folgenden Werkzeuge bzw. Hilfsmittel erforderlich:...
- Seite 4 VORSICHTSHINWEIS: Um Schäden am Computer zu vermeiden, führen Sie folgende Schritte aus, bevor Sie mit den Arbeiten im Inneren des Computers beginnen. 1. Stellen Sie sicher, dass die Arbeitsoberfläche eben und sauber ist, damit die Computerabdeckung nicht zerkratzt wird. 2. Schalten Sie Ihren Computer aus (siehe Ausschalten des Computers). VORSICHTSHINWEIS: Wenn Sie ein Netzwerkkabel trennen, ziehen Sie es zuerst am Computer und dann am Netzwerkgerät ab. 3. Trennen Sie alle Telefon- und Netzwerkkabel vom Computer. 4. Trennen Sie Ihren Computer sowie alle daran angeschlossenen Geräte vom Stromnetz. 5. Halten Sie den Betriebsschalter gedrückt, während Sie den Computer vom Netz trennen, um die Systemplatine zu erden. VORSICHTSHINWEIS: Bevor Sie die Komponenten im Inneren des Computers berühren, erden Sie sich, indem Sie eine unlackierte ...
-
Seite 5: Austauschen Einer Pci-Express-Karte
Zurück zum Inhaltsverzeichnis Austauschen einer PCI-Express-Karte Dell Studio XPS™ 435T/9000 Service-Handbuch Konfigurieren Ihres Computers nach dem Entfernen oder Installieren einer PCI-Express-Karte WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. 1. Um eine PCI-Karte zu entfernen, deinstallieren Sie zunächst die Treiber und Software der PCI-Express-Karte vom Betriebssystem. 2. Folgen Sie den Anweisungen unter Vorbereitung. 3. Entfernen Sie die Computerabdeckung (siehe Austauschen der Computerabdeckung). - Seite 6 1 PCI-Karte 2 PCI-Kartenführung 3 Schlitze (2) 6. Fassen Sie die PCI-Karte an den oberen Ecken an und lösen Sie sie dann aus dem Steckplatz. 7. Drücken Sie bei einer PCI-Express x16-Karte die Sicherungslasche und fassen Sie die Karte an den oberen Ecken an. Lösen Sie die Karte aus dem Steckplatz. 1 PCI-Express x16-Karte 2 Sicherungslasche 3 PCI-Express x1-Karte 4 PCI-Express x1-Kartensteckplatz 5 PCI-Express x16-Kartensteckplatz VORSICHTSHINWEIS: Das Anbringen eines Abdeckblechs über leeren Steckplatzöffnungen ist erforderlich, um die FCC-Bestimmungen einzuhalten. Außerdem wird durch ein solches Blech das Eindringen von Staub und Schmutz in den Computer verhindert. ...
- Seite 7 13. Schließen Sie gegebenenfalls die entsprechenden Kabel an die Karte an. Informationen zu den Kabelverbindungen der Karte finden Sie in der zugehörigen Dokumentation. 14. Drücken Sie die Laschen der PCI-Kartenführung zusammen und drücken Sie die ein, bis sie in das Abdeckblech einrastet. PCI-Kartenführung Abdeckblech 15. Drücken Sie die Laschen und den Erweiterungskartenhalter, bis er in seiner Position einrastet. 16. Bringen Sie die Computerabdeckung wieder an (siehe Austauschen der Computerabdeckung). 17. Schließen Sie den Computer und die zugehörigen Geräte an das Stromnetz an und schalten Sie sie ein. 18. Um die Installation abzuschließen, lesen Sie Konfigurieren Ihres Computers nach dem Entfernen oder Installieren einer PCI-Express-Karte. Konfigurieren Ihres Computers nach dem Entfernen oder Installieren einer PCI- Express-Karte ANMERKUNG:...
- Seite 8 3. Schließen Sie das Netzwerkkabel an den Netzwerkkabel an den integrierten Anschluss der Netzwerkanschluss an. Netzwerkkarte an. Zurück zum Inhaltsverzeichnis ...
-
Seite 9: Austauschen Des Akkus
Zurück zum Inhaltsverzeichnis Austauschen des Akkus Dell Studio XPS™ 435T/9000 Service-Handbuch WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. WARNUNG: Eine falsch eingesetzte neue Batterie kann explodieren. Tauschen Sie die Batterie nur gegen denselben oder einen gleichwertigen, vom Hersteller empfohlenen Typ aus. Leere Batterien sind entsprechend den Herstelleranweisungen zu entsorgen. - Seite 10 ...
-
Seite 11: Austauschen Der Computerabdeckung
Zurück zum Inhaltsverzeichnis Austauschen der Computerabdeckung Dell Studio XPS™ 435T/9000 Service-Handbuch WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. WARNUNG: Um Stromschlägen, Verletzungen durch bewegliche Lüfterflügel oder sonstigen unerwarteten Verletzungen vorzubeugen, trennen Sie Ihren Computer immer erst vom Stromnetz, bevor Sie die Abdeckung abnehmen. VORSICHTSHINWEIS: Stellen Sie sicher, dass auf der Arbeitsfläche genügend Platz für den geöffneten Computer vorhanden ist (mindestens 30 cm). 1. Folgen Sie den Anweisungen unter Vorbereitung. 2. Legen Sie den Computer auf die Seite, sodass die Computerabdeckung nach oben weist. -
Seite 12: Austauschen Des Prozessors
Zurück zum Inhaltsverzeichnis Austauschen des Prozessors Dell Studio XPS™ 435T/9000 Service-Handbuch WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. VORSICHTSHINWEIS: Führen Sie die folgenden Schritte nur aus, wenn Sie mit dem Entfernen und Austauschen von Hardware vertraut sind. Bei falscher Vorgehensweise kann die Systemplatine beschädigt werden. Weitere Informationen zur Kontaktaufnahme mit dem technischen Support finden Sie im Setup-Handbuch. 1. Folgen Sie den Anweisungen unter Vorbereitung. 2. Entfernen Sie die Computerabdeckung (siehe Austauschen der Computerabdeckung). WARNUNG: Trotz Kunststoffblende kann die Lüfter-Kühlkörper-Einheit während des normalen Betriebs sehr heiß werden. Vergewissern Sie sich, ... - Seite 13 Klammer Prozessorabdeckung Ausrichtungskerbe (2) Prozessor Sockel Zentrale Abdeckungsverriegelung Freigabehebel Prozessor Stift-1-Anzeige 9. Ziehen Sie den Freigabehebel auf dem Sockel gegebenenfalls ganz nach oben. VORSICHTSHINWEIS: Platzieren Sie den Prozessor korrekt im Sockel, um beim Einschalten des Computers eine dauerhafte Beschädigung von Prozessor und Computer zu vermeiden. VORSICHTSHINWEIS: Die Kontaktstifte des Sockels sind sehr empfindlich. Um Schäden zu vermeiden, achten Sie darauf, dass Prozessor und Sockel richtig aneinander ausgerichtet sind. Wenden Sie beim Austauschen des Prozessors keine übermäßige Kraft an. Achten Sie darauf, dass Sie die Stifte auf der Systemplatine nicht berühren oder verbiegen. 10. Richten Sie die Ausrichtungskerben an der Vorder- und Rückseite des Prozessors an den Ausrichtungskerben am Sockel aus. ...
- Seite 14 20. Schließen Sie den Computer und die zugehörigen Geräte an das Stromnetz an und schalten Sie sie ein. Zurück zum Inhaltsverzeichnis ...
-
Seite 15: Austauschen Von Laufwerken
Zurück zum Inhaltsverzeichnis Austauschen von Laufwerken Dell Studio XPS™ 435T/9000 Service-Handbuch Austauschen der Festplatte Austauschen des optischen Laufwerks Austauschen des Media-Kartenlaufwerks Austauschen des FlexDocks Austauschen des FlexDock-Laufwerkseinschubs Austauschen der Metallblende WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. ANMERKUNG: Die Systemplatine unterstützt keine IDE-Geräte. ANMERKUNG: Das 3,5-Zoll-FlexDock ist nicht gegen den Festplattenträger austauschbar. Austauschen der Festplatte VORSICHTSHINWEIS: Wenn Sie eine Festplatte austauschen möchten, auf der Daten gespeichert sind, legen Sie zuvor eine Sicherung der darauf ... -
Seite 16: Austauschen Des Optischen Laufwerks
VORSICHTSHINWEIS: Achten Sie darauf, dass Sie die Schaltkreisplatine der Festplatte beim Entfernen oder Wiedereinsetzen der Festplatte nicht zerkratzen. 5. Schieben Sie das Laufwerk zur Rückseite des Computers hin heraus. 6. Überprüfen Sie vor dem Austauschen der Festplatte anhand der zugehörigen Dokumentation, ob sie für Ihren Computer konfiguriert ist. 7. Schieben Sie die Festplatte in den Festplattenschacht. 8. Richten Sie die zwei Schraubenbohrungen in der Festplatte an denen im Festplattenschacht aus. ... -
Seite 17: Austauschen Des Media-Kartenlaufwerks
8. Wenn Sie das optische Laufwerk austauschen oder ein neues einbauen, entfernen Sie die Schraube aus dem alten optischen Laufwerk und setzen Sie sie in das neue ein. 9. Schieben Sie das optische Laufwerk in das Gehäuse und in Position. 10. Richten Sie die Schraubenbohrungen des optischen Laufwerks an denen des zugehörigen Schachts aus. 11. Setzen Sie die zwei Schrauben wieder ein, mit denen das optische Laufwerk am Gehäuse befestigt wird. 12. Schließen Sie das Netz- und Datenkabel an das optische Laufwerk an. ... -
Seite 18: Austauschen Des Flexdocks
Systemplatinenanschluss Netzkabel Datenkabel Medienkartenlesegerät Schraube Wenn Sie das Medienkartenlesegerät nicht ersetzen, fahren Sie mit Schritt 12 fort. 8. Wenn Sie das Medienkartenlesegerät ersetzen oder ein neues einbauen, schieben Sie es in Position. 9. Richten Sie die Schraubenbohrung im Medienkartenlesegerät an der im Gehäuse aus. 10. Bringen Sie die Schraube wieder an, mit der das Medienkartenlesegerät am Gehäuse befestigt wird. 11. Schließen Sie die Netz- und Datenkabel an das Medienkartenlesegerät an. 12. Bringen Sie die Frontblende wieder an (siehe Austauschen der Frontblende). 13. Bringen Sie die Computerabdeckung wieder an (siehe Austauschen der Computerabdeckung). -
Seite 19: Austauschen Des Flexdock-Laufwerkseinschubs
Netzkabel Schrauben (2) FlexDock USB-Kabel 8. Wenn Sie die FlexDock nicht ersetzen, setzen Sie die wieder gegebenenfalls wieder die Metallblende ein (siehe Austauschen der Metallblende) und fahren Sie mit Schritt 15 fort. 9. Wenn ein neues FlexDock eingebaut werden soll: a. -
Seite 20: Austauschen Der Metallblende
5. Um den FlexDock-Laufwerkseinschub wieder einzusetzen, richten Sie ihn an der für ihn in der Frontblende vorgesehenen Öffnung aus. 6. Drücken Sie die Halterungen, um den FlexDock-Laufwerkseinschub wieder einzurasten. Frontblende Halterungen (2) FlexDock-Laufwerkseinschub Austauschen der Metallblende VORSICHTSHINWEIS: Um den FCC-Bestimmungen zu entsprechen (Federal Communications Commission = Zulassungsbehörde für Kommunikationsgeräte in den USA), wird empfohlen, die Metallblende jedes Mal einzusetzen, wenn der FlexDock oder das optische Laufwerk aus dem Computer entfernt werden. 1. Folgen Sie den Anweisungen unter Vorbereitung. 2. Entfernen Sie die Computerabdeckung (siehe Austauschen der Computerabdeckung). - Seite 21 Metallblende 5. Um die Metallblende wieder anzubringen, richten Sie sie an den Kanten der leeren Öffnungen für den FlexDock oder andere optische Laufwerke aus und drücken Sie sie hinein, bis sie einrastet. Zurück zum Inhaltsverzeichnis ...
-
Seite 22: Austauschen Der Lüfter
Zurück zum Inhaltsverzeichnis Austauschen der Lüfter Dell Studio XPS™ 435T/9000 Service-Handbuch Austauschen des Gehäuselüfters Austauschen der Lüfter-Kühlkörper-Einheit Austauschen des vorderen Lüfters WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. Austauschen des Gehäuselüfters VORSICHTSHINWEIS: Berühren Sie beim Entfernen des Gehäuselüfters nicht die Ventilatorflügel. Dadurch könnte der Lüfter beschädigt werden. 1. Folgen Sie den Anweisungen unter Vorbereitung. 2. Entfernen Sie die Computerabdeckung (siehe Austauschen der Computerabdeckung). Trennen Sie das Gehäuselüfterkabel vom Lüfteranschluss (SYSFAN1) auf der Systemplatine (siehe Komponenten der Systemplatine). 4. Entfernen Sie die vier Schrauben, mit denen der Gehäuselüfter befestigt ist. ... -
Seite 23: Austauschen Der Lüfter-Kühlkörper-Einheit
Austauschen der Lüfter-Kühlkörper-Einheit WARNUNG: Trotz Kunststoffblende kann die Lüfter-Kühlkörper-Einheit während des normalen Betriebs sehr heiß werden. Vergewissern Sie sich, dass sie ausreichend abgekühlt ist, bevor Sie sie berühren. VORSICHTSHINWEIS: Der Prozessorlüfter und die Kühlkörperbaugruppe bilden eine Einheit. Versuchen Sie nie, nur den Prozessorlüfter allein zu entfernen. 1. Folgen Sie den Anweisungen unter Vorbereitung. 2. Entfernen Sie die Computerabdeckung (siehe Austauschen der Computerabdeckung). Trennen Sie das Prozessorlüfterkabel vom Anschluss (CPUFAN1) auf der Systemplatine (siehe Komponenten der Systemplatine). 4. Schieben Sie vorsichtig alle Kabel zur Seite, die über der Lüfter-Kühlkörper-Einheit angeordnet sind. VORSICHTSHINWEIS: Um eine maximale Kühlleistung für den Prozessor sicherzustellen, vermeiden Sie jede Berührung der Wärmeleitbereiche auf dem Kühlkörper des Prozessors. Durch Hautfette kann die Wärmeleitfähigkeit der Wärmeleitpads verringert werden. ... -
Seite 24: Austauschen Des Vorderen Lüfters
ANMERKUNG: Vergewissern Sie sich, dass die Lüfter-Kühlkörper-Einheit fest in der richtigen Position sitzt. 11. Verbinden Sie das Kabel der Lüfter-Kühlkörper-Einheit mit dem Anschluss (CPUFAN1) auf der Systemplatine (siehe Komponenten der Systemplatine). 12. Bringen Sie die Computerabdeckung wieder an (siehe Austauschen der Computerabdeckung). 13. Schließen Sie den Computer und die zugehörigen Geräte an das Stromnetz an und schalten Sie sie ein. Austauschen des vorderen Lüfters VORSICHTSHINWEIS: Berühren Sie beim Entfernen des vorderen Lüfters nicht die Ventilatorflügel. Dadurch könnte der Lüfter beschädigt ... -
Seite 25: Austauschen Der Frontblende
Zurück zum Inhaltsverzeichnis Austauschen der Frontblende Dell Studio XPS™ 435T/9000 Service-Handbuch WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. 1. Folgen Sie den Anweisungen unter Vorbereitung. 2. Entfernen Sie die Computerabdeckung (siehe Austauschen der Computerabdeckung). 3. Drücken Sie den Hebel, um die Frontblende vom Computer zu lösen. 4. Drehen Sie die Frontblende vom Computer weg. -
Seite 26: Austauschen Von Speichermodulen
Zurück zum Inhaltsverzeichnis Austauschen von Speichermodulen Dell Studio XPS™ 435T/9000 Service-Handbuch WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. 1. Folgen Sie den Anweisungen unter Vorbereitung. 2. Entfernen Sie die Computerabdeckung (siehe Austauschen der Computerabdeckung). 3. Suchen Sie die Speichermodule auf der Systemplatine (siehe Komponenten der Systemplatine). - Seite 27 Aussparungen (2) Speichermodul Kerbe Erhöhung im Speichermodulanschluss VORSICHTSHINWEIS: Um Schäden am Speichermodul zu vermeiden, setzen Sie das Modul gerade ein und drücken es gleichmäßig an beiden Seiten in den Anschluss. 8. Schieben Sie das Modul in den Anschluss ein, bis es einrastet. Wenn das Modul richtig eingesetzt ist, rasten die Sicherungsklammern in die Aussparungen an beiden Enden des Moduls ein. ...
-
Seite 28: Austauschen Des Netzteils
Zurück zum Inhaltsverzeichnis Austauschen des Netzteils Dell Studio XPS™ 435T/9000 Service-Handbuch WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. WARNUNG: Um Stromschlägen, Verletzungen durch bewegliche Lüfterflügel oder sonstigen unerwarteten Verletzungen vorzubeugen, trennen Sie Ihren Computer immer erst vom Stromnetz, bevor Sie die Abdeckung abnehmen. VORSICHTSHINWEIS: Führen Sie die folgenden Schritte nur aus, wenn Sie mit dem Entfernen und Austauschen von Hardware vertraut sind. Bei falscher Vorgehensweise könnte der Computer beschädigt werden. Weitere Informationen zur Kontaktaufnahme mit dem technischen Support finden Sie im Setup- Handbuch. 1. Folgen Sie den Anweisungen unter Vorbereitung. - Seite 29 VORSICHTSHINWEIS: Die Kabel müssen korrekt verlegt sein, damit sie nicht beschädigt werden können. 8. Verbinden Sie die Gleichstromkabel mit den Laufwerken und der Systemplatine. ANMERKUNG: Überprüfen Sie alle Kabelverbindungen nochmals genau auf korrekte und sichere Verlegung. 9. Bringen Sie die Computerabdeckung wieder an (siehe Austauschen der Computerabdeckung). 10. Schließen Sie den Computer und die zugehörigen Geräte an das Stromnetz an und schalten Sie sie ein. Zurück zum Inhaltsverzeichnis ...
-
Seite 30: Austauschen Der Systemplatine
Zurück zum Inhaltsverzeichnis Austauschen der Systemplatine Dell Studio XPS™ 435T/9000 Service-Handbuch WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. VORSICHTSHINWEIS: Führen Sie die folgenden Schritte nur aus, wenn Sie mit dem Ausbauen und Austauschen von Hardware vertraut sind. Bei falscher Vorgehensweise kann die Systemplatine beschädigt werden. Weitere Informationen zur Kontaktaufnahme mit dem technischen Support finden Sie im Setup- Handbuch. 1. Folgen Sie den Anweisungen unter Vorbereitung. 2. Entfernen Sie die Computerabdeckung (siehe Austauschen der Computerabdeckung). 3. Entfernen Sie alle Erweiterungskarten von der Systemplatine (siehe Austauschen einer PCI-Express-Karte). - Seite 31 3 Schraube 9. Entfernen Sie die neun Schrauben, mit denen die Systemplatine am Gehäuse befestigt ist. 1 Schrauben (9) 2 Systemplatine 10. Heben Sie die Systemplatine heraus. VORSICHTSHINWEIS: Vergleichen Sie vor dem Austauschen die neu einzusetzende Systemplatine mit der bereits vorhandenen, um sicherzustellen, dass Sie das richtige Teil haben. ANMERKUNG: Einige Komponenten und Anschlüsse auf Ersatz-Systemplatinen befinden sich im Vergleich zu den Komponenten und Anschlüssen ...
- Seite 32 Aufrufen des System-Setups 1. Schalten Sie den Computer ein oder führen Sie einen Neustart durch. 2. Wenn das blaue DELL™-Logo erscheint, warten Sie auf die F2-Eingabeaufforderung und drücken Sie dann sofort auf <F2>. ANMERKUNG: Die F2-Eingabeaufforderung zeigt an, dass die Tastatur initialisiert wurde. Diese Eingabeaufforderung ist unter Umständen nur kurz zu sehen. Beobachten Sie daher aufmerksam den Bildschirm und drücken Sie dann <F2>. Wenn Sie <F2> vor der Aufforderung drücken, hat dieser ® Tastendruck keine Auswirkung. Falls Sie zu lange gewartet haben und das Betriebssystem-Logo erscheint, warten Sie, bis der Microsoft ®...
- Seite 33 Input Service Tag (Service-Tag-Nummer eingeben) Zeigt die Service-Tag-Nummer des Computers an. Service Tag (Service-Tag-Nummer) Zeigt die Systemkennnummer des Computers an, falls vorhanden. Asset Tag (Systemkennnummer) Memory Information (Speicherinformationen) Zeigt die installierte Speichermenge in MB an. Memory Installed (Installierter Speicher) Zeigt die verfügbare Speichermenge in MB an.
-
Seite 34: Ändern Der Startreihenfolge Für Den Aktuellen Startvorgang
USB Flash Device (USB-Flash-Gerät) – Stecken Sie das Speichergerät in einen USB-Anschluss ein und starten Sie den Computer neu. Wenn in der rechten oberen Ecke des Bildschirms F12 = Boot Menu (F12 = Startmenü) angezeigt wird, drücken Sie die Taste <F12>. Das BIOS erkennt das Gerät und fügt dem Systemstartmenü die USB-Flash-Option hinzu. ANMERKUNG: Um von einem USB-Gerät zu starten, muss das Gerät startfähig sein. Um sicherzustellen, dass das Gerät startfähig ist, lesen Sie die Gerätedokumentation. Ändern der Startreihenfolge für den aktuellen Startvorgang Sie können diese Funktion zum Ändern der festgelegten Startreihenfolge z. B. verwenden, um vom CD-/DVD-Laufwerk aus zu starten, wenn Sie Dell Diagnostics auf dem Drivers and Utilities-Datenträger ausführen möchten. Nach Abschluss des Diagnosetests wird die vorherige Startreihenfolge wieder ... -
Seite 35: Ändern Der Startreihenfolge Für Künftige Startvorgänge
ANMERKUNG: Notieren Sie die aktuelle Startreihenfolge, falls Sie diese später wiederherstellen möchten. 3. Blättern Sie mit den Nach-oben- und Nach-unten-Tasten durch die Geräteliste. 4. Drücken Sie Plus (+) oder Minus (–), um die Startpriorität der Geräte zu verändern. Löschen von vergessenen Kennwörtern WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. WARNUNG: Der Computer muss vom Stromnetz getrennt werden, damit die Kennworteinstellungen gelöscht werden können. 1. Folgen Sie den Anweisungen unter Vorbereitung. 2. Entfernen Sie die Computerabdeckung (siehe Austauschen der Computerabdeckung). 3. Machen Sie den 2-poligen Kennwortanschluss (PSWD) auf der Systemplatine ausfindig (siehe Komponenten der Systemplatine). -
Seite 36: Löschen Der Cmos-Einstellungen
5. Schalten Sie das System ein, um das Kennwort zu löschen. 6. Schalten Sie den Computer aus und trennen Sie ihn sowie alle daran angeschlossenen Geräte vom der Stromnetz. 7. Stecken Sie den 2-poligen Jumper-Stecker wieder auf, um die Kennwortfunktion zu aktivieren. 8. Bringen Sie die Computerabdeckung wieder an (siehe Austauschen der Computerabdeckung). 9. Schließen Sie den Computer und die zugehörigen Geräte an das Stromnetz an und schalten Sie sie ein. Löschen der CMOS-Einstellungen WARNUNG: Bevor Sie mit den in diesem Abschnitt beschriebenen Anweisungen beginnen, befolgen Sie zunächst die im Lieferumfang Ihres Computers enthaltenen Sicherheitshinweise. ... - Seite 37 1. Schalten Sie den Computer ein. 2. Suchen Sie die BIOS-Aktualisierungsdatei für Ihren Computer auf der Dell Support-Webseite unter support.dell.com. ANMERKUNG: Wenn Ihre Region nicht in den USA liegt, wählen Sie Ihr Land/Ihre Region aus der Dropdown-Liste unten auf der Dell-Support- Webseite aus und suchen Sie dann die BIOS-Aktualisierungsdatei für Ihren Computer. 3. Klicken Sie auf Download Now (Jetzt herunterladen), um die Datei herunterzuladen.
-
Seite 38: Technische Übersicht
Zurück zum Inhaltsverzeichnis Technische Übersicht Dell Studio XPS™ 435T/9000 Service-Handbuch Innenansicht des Computers Komponenten der Systemplatine WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. Innenansicht des Computers Netzteil Optisches Laufwerk FlexBay Festplatte Komponenten der Systemplatine... - Seite 39 Prozessorsockel (CPU) Speichermodulanschluss (DIMM2) Anschluss des Prozessorlüfters Speichermodulanschluss (DIMM1) (CPUFAN1) Speichermodulanschluss Speichermodulanschluss (DIMM3) (DIMM4) Speichermodulanschluss Speichermodulanschluss (DIMM5) (DIMM6) Hauptstromanschluss (PWR2) 10 Batteriehalterung (BAT1) 11 Anschluss für serielles ATA- 12 Anschluss für serielles ATA- Laufwerk (SATA1_2) Laufwerk (SATA3_4) 13 Anschluss für serielles ATA- 14 Vorderer USB-Anschluss (JUSB1) Laufwerk (SATA5) 15 Vorderer USB-Anschluss 16 Kennwort-Jumper (PSWD) (JUSB2) 17 Anschluss für Betriebsschalter ...
- Seite 40 Die Vervielfältigung dieser Materialien in jeglicher Weise ohne vorherige schriftliche Genehmigung von Dell Inc. ist strengstens untersagt. In diesem Dokument verwendete Marken: Dell, das DELL-Logo und Studio XPS sind Marken von Dell Inc.; Intel ist eine eingetragene Marke der Intel Corporation in den USA und anderen Ländern; Microsoft, Windows, Windows Vista und das Logo der Windows Vista -Startschaltfläche sind entweder Marken oder eingetragene Marken der Microsoft Corporation in ...
-
Seite 41: Austauschen Der Oberen Abdeckung
Zurück zum Inhaltsverzeichnis Austauschen der oberen Abdeckung Dell Studio XPS™ 435T/9000 Service-Handbuch WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. 1. Folgen Sie den Anweisungen unter Vorbereitung. 2. Entfernen Sie die Computerabdeckung (siehe Austauschen der Computerabdeckung). 3. Entfernen Sie die Frontblende (siehe Austauschen der Frontblende). - Seite 42 8. Entfernen Sie die E/A-Leiste (siehe Austauschen der E/A-Leiste). 9. Bewahren Sie die obere Abdeckung an einem sicheren Ort auf. 10. Zum Wiederanbringen der oberen Abdeckung, führen Sie die Schritte des Ausbaus in umgekehrter Reihenfolge durch. Zurück zum Inhaltsverzeichnis ...
-
Seite 43: Austauschen Der E/A-Leiste
Zurück zum Inhaltsverzeichnis Austauschen der E/A-Leiste Dell Studio XPS™ 435T/9000 Service-Handbuch WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. 1. Folgen Sie den Anweisungen unter Vorbereitung. 2. Entfernen Sie die Computerabdeckung (siehe Austauschen der Computerabdeckung). 3. Entfernen Sie die Frontblende (siehe Austauschen der Frontblende). ...
