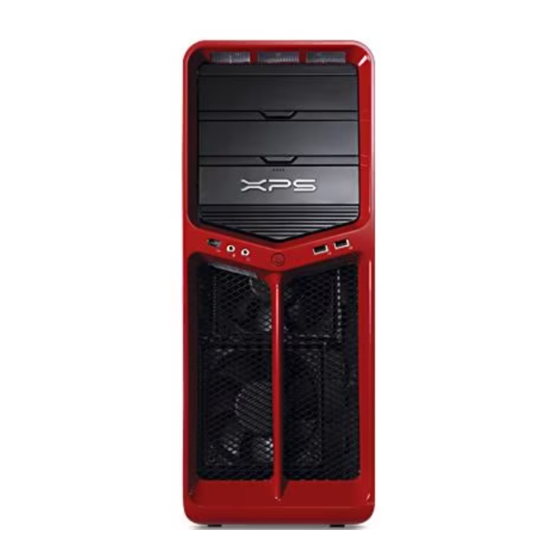

- Seite 1 Dell™ XPS™ 630i Service-Handbuch Modell DCDR01 w w w . d e l l . c o m | s u p p o r t . d e l l . c o m...
-
Seite 2: Anmerkungen, Hinweise Und Vorsichtswarnungen
Die Vervielfältigung oder Wiedergabe in jeglicher Weise ist ohne schriftliche Genehmigung von Dell Inc. strengstens untersagt. In diesem Text verwendete Marken: Dell, das DELL Logo und XPS sind Marken von Dell Inc.; Microsoft, Windows, Windows Vista und die Windows Vista-Startschaltfläche sind entweder Marken oder eingetragene Marken der Microsoft Corporation in den USA und/oder anderen Ländern. -
Seite 3: Inhaltsverzeichnis
Inhalt Vorbereitung ..... . . Empfohlene Werkzeuge ....Ausschalten des Computers . - Seite 4 Gleichstromanschluss P14 (MS) ..Gleichstromanschlüsse P15 ... . Pin-Belegung für Stromversorgung am Gleichstromanschluss ....Speicher .
- Seite 5 Festplattenlaufwerk ....Entfernen eines Festplattenlaufwerks ..Installation eines Festplattenlaufwerks ..Laufwerkblende .
- Seite 6 Prozessor ......Entfernen des Prozessors ....Installation des Prozessors .
- Seite 7 14 Anzeigen ......Entfernen der vorderen LED-Platine ..Installieren der vorderen LED-Platine .
- Seite 8 Inhalt...
-
Seite 9: Vorbereitung
Sie haben die Schritte in den Abschnitten „Ausschalten des Computers“ auf Seite 9 und „Vor Arbeiten im Innern des Computers“ auf Seite 10 durchgeführt. • Sie haben die Sicherheitshinweise im Dell™-Produktinformationshandbuch gelesen. • Eine Komponente kann ausgewechselt oder – falls separat erworben –... -
Seite 10: Vor Arbeiten Im Innern Des Computers
Stiften an. HINWEIS: Reparaturen am Computer sollten nur von einem zertifizierten Service- techniker durchgeführt werden. Schäden durch nicht von Dell genehmigte War- tungsversuche werden nicht durch die Garantie abgedeckt. HINWEIS: Ziehen Sie beim Trennen des Geräts nur am Stecker oder an der Zug- lasche und nicht am Kabel selbst. - Seite 11 2 Schalten Sie Ihren Computer aus (siehe „Ausschalten des Computers“ auf Seite 9). HINWEIS: Wenn Sie ein Netzwerkkabel trennen, ziehen Sie es zuerst am Computer und dann am Netzwerkgerät ab. 3 Trennen Sie alle Telefon- und Netzwerkkabel vom Computer. 4 Trennen Sie Ihren Computer sowie alle daran angeschlossenen Geräte vom Stromnetz.
- Seite 12 Vorbereitung...
-
Seite 13: Entfernen Der Computerabdeckung
Entfernen der Computerabdeckung VORSICHT: Bevor Sie Arbeiten an den in diesem Abschnitt beschriebenen Kom- ponenten ausführen, lesen Sie erst die Sicherheitshinweise im Produktinforma- tionshandbuch. VORSICHT: Um Stromschläge zu vermeiden, trennen Sie vor dem Entfernen der Abdeckung den Computer immer von der Steckdose. HINWEIS: Um elektrostatische Entladungen und entsprechende Schäden an internen Komponenten zu vermeiden, erden Sie sich, indem Sie eine Erdungsman-... - Seite 14 Computerabdeckung Abdeckungsfreigabevorrichtung 3 Fassen Sie die Abdeckung bei zurückgezogener Abdeckungssperrklinke an den Seiten an, und schwenken Sie dann die Oberseite der Abdeckung nach oben vom Computer weg. 4 Schieben Sie die Abdeckung nach vorn und oben weg, um sie aus den Scharnierschlitzen zu befreien.
-
Seite 15: Technische Übersicht
Technische Übersicht Innenansicht des Computers CD/DVD-Laufwerkschächte (2) Diskettenlaufwerk/Media-Kar- tenlaufwerk Kartenlüfter Festplattenlaufwerkschächte (4) Netzteil Technische Übersicht... -
Seite 16: Komponenten Der Systemplatine
Komponenten der Systemplatine 8 9 10 Technische Übersicht... - Seite 17 Nicht verwendeter Betriebsschalter (POWER_BTN) Lüfteranschluss LED auf der Vorderseite USB-Anschluss auf der Vorderseite (FP_USB) Diskettenlaufwerk (DSKT) USB-Anschluss der Master-E/A- Einheit (MIO_USB) IEEE-Anschluss auf der Reset-Taste (RESET_BUTTON) Vorderseite (FP_1394) Jumper für Echtzeituhr-Reset Kennwort-Jumper (CLEAR_ CMOS) (CLEAR_PASSWORD) Interner S/PDIF-Anschluss Audioanschluss auf der Vorderseite (interner SPDIF) (FP_AUDIO) PCI-Kartensteckplatz...
-
Seite 18: Stromversorgung Am Gleichstromanschluss Pin-Belegungen
Stromversorgung am Gleichstromanschluss Pin-Belegungen Gleichstromanschluss P1 13 14 15 16 17 18 19 20 21 22 23 11 12 Technische Übersicht... - Seite 19 Pin-Nummer Signalname Farbe des 18-AWG-Drahts +3,3 V Gleichspannung Orange +3,3 VDC/SE Orange Schwarz +5 V Gleichspannung Schwarz +5 V Gleichspannung Schwarz Grau +5 VFP Violett +12 VDDC/SE Gelb/Weiß +12 VD DC Gelb/Weiß +3,3 V Gleichspannung Orange +3,3 V Gleichspannung Orange - 12 V Gleichspannung Blau Schwarz...
-
Seite 20: Gleichstromanschluss P2 Und P3 (Grafikkarte)
Gleichstromanschluss P2 und P3 (Grafikkarte) Pin-Nummer Signalname Farbe des 18-AWG-Drahts +12 VB DC Weiß +12 VB DC Weiß +12 VB DC Weiß Schwarz Schwarz Schwarz ANMERKUNG: Die Anschlüsse P2 und P3 sind für die Verwendung mit PCI-Express-Grafikkarten vorgesehen, deren Energieanforderungen über 75 W hinausgehen. -
Seite 21: Gleichstromanschluss P8 (Phy)
Gleichstromanschluss P8 (PHY) Pin-Nummer Signalname Farbe des 18-AWG-Drahts +12 VB DC Weiß Schwarz Schwarz +5 V Gleichspannung Gleichstromanschlüsse P9 und P10 (Schacht 1 SATA und Schacht 2 SATA) Pin-Nummer Signalname Farbe des 18-AWG-Drahts +3,3 V Gleichspannung Orange Schwarz +5 V Gleichspannung Schwarz +12 VC DC Blau/Weiß... -
Seite 22: Gleichstromanschluss P11 Und P12 (Bay Und Bay2)
Gleichstromanschluss P11 und P12 (BAY und BAY2) Pin-Nummer Signalname Farbe des 18-AWG-Drahts +12 VB DC Weiß Schwarz Schwarz +5 V Gleichspannung Gleichstromanschluss P13 (FDI) Pin-Nummer Signalname Farbe des 22-AWG-Drahts +5 V Gleichspannung Schwarz Schwarz +12 VB DC Weiß Technische Übersicht... -
Seite 23: Gleichstromanschluss P14 (Ms)
Gleichstromanschluss P14 (MS) Pin-Nummer Signalname Farbe des 18-AWG-Drahts +12 VB DC Weiß Schwarz Schwarz +5 V Gleichspannung Gleichstromanschlüsse P15 5 6 7 1 2 3 Pin-Nummer Signalname Farbe des 16-AWG-Drahts Schwarz Schwarz Schwarz Schwarz +12 V Gleichspannung Gelb +12 V Gleichspannung Gelb +12 V Gleichspannung Grün/Gelb... -
Seite 24: Pin-Belegung Für Stromversorgung Am Gleichstromanschluss
Pin-Belegung für Stromversorgung am Gleichstromanschluss Pin-Nummer Signalname +5 V Gleichspannung PC-LED Festplatten-LED Masse Kabelerkennung PWRBTN ANMERKUNG: Das PWRBTN-Signal ist invertiert. Masse Technische Übersicht... -
Seite 25: Speicher
Speicher Der Systemspeicher lässt sich durch die Installation von Speichermodulen auf der Systemplatine vergrößern. Der Computer unterstützt Speichermodule des Typs DDR2. Informationen zu dem von Ihrem Computer unterstützten Speichertyp finden Sie unter „Technische Daten“ im Benutzerhandbuch. DDR2-Speicher – Übersicht DDR2-Speichermodule müssen paarweise mit identischer Speicherka- •... - Seite 26 Wenn Sie während einer Speicheraktualisierung Originalspeicher- module aus dem Computer entfernen, bewahren Sie diese getrennt von eventuellen neuen Modulen auf, selbst wenn Sie diese von Dell bezogen haben. Sie sollten nach Möglichkeit kein Originalspeichermodul mit einem neuen Speichermodul kombinieren. Andernfalls könnte es Probleme beim Starten des Computers geben.
-
Seite 27: Adressierung Von Speicherkonfigurationen
Adressierung von Speicherkonfigurationen ® ® Wenn Sie ein 32-Bit-Betriebssystem wie Microsoft Windows XP verwen- den, unterstützt der Computer maximal 4 GB Speicher. Wenn Sie ein 64-Bit- Betriebssystem verwenden, unterstützt der Computer maximal 8 GB Speicher (2-GB-DIMMs in allen vier Sockeln). Installation von Speichermodulen VORSICHT: Bevor Sie Arbeiten an den in diesem Abschnitt beschriebenen... - Seite 28 Nächstgelegener Sicherungsklammern (2) 3 Speichersockel Speichersteckplatz zum Prozessor 4 Richten Sie die Aussparung auf der Modulunterseite mit dem Quersteg im Sockel aus. Kerben (2) Speichermodul Kerbe Vorsprung HINWEIS: Um Schäden am Speichermodul zu vermeiden, setzen Sie das Modul gerade ein, und drücken Sie es bei gleichmäßiger Kraftverteilung in den Anschluss. Speicher...
-
Seite 29: Entfernen Von Speichern
5 Schieben Sie das Modul in den Sockel, bis es einrastet. Wenn das Modul richtig eingesetzt wurde, rasten die Sicherungsklammern in den Kerben an beiden Modulenden ein. 6 Setzen Sie die Computerabdeckung wieder auf (siehe „Wieder Anbringen der Computerabdeckung“ auf Seite 121). HINWEIS: Wenn Sie ein Netzwerkkabel anschließen, verbinden Sie das Kabel zuerst mit dem Netzwerkanschluss oder -gerät und dann mit dem Computer. - Seite 30 HINWEIS: Um elektrostatische Entladungen und entsprechende Schäden an internen Komponenten zu vermeiden, erden Sie sich, indem Sie eine Erdungs- manschette tragen oder in regelmäßigen Zeitabständen eine blanke Metallfläche am Computergehäuse berühren. 1 Befolgen Sie die Anweisungen unter „Vorbereitung“ auf Seite 9. 2 Entfernen Sie die Computerabdeckung (siehe „Entfernen der Computerabdeckung“...
-
Seite 31: Karten
VORSICHT: Bevor Sie Arbeiten an den in diesem Abschnitt beschriebenen Kom- ponenten ausführen, lesen Sie erst die Sicherheitshinweise im Produktinforma- tionshandbuch. Ihr Dell™-Computer verfügt über die folgenden Steckplätze für PCI- und PCI-Express-Karten: • Zwei PCI-Express x16-Kartensteckplätze (können bei einer Konfiguration mit zwei Grafikkarten verwendet werden) •... -
Seite 32: Entfernen Von Pci- Und Pci-Express-Karten
PCI-Karte PCI-Express x16-Karte PCI-Express x16-Kartensteckplatz PCI-Express x8-Karte PCI-Express x8-Kartensteckplatz PCI-Express x1-Karte PCI-Express x1-Kartensteckplatz Entfernen von PCI- und PCI-Express-Karten HINWEIS: Um elektrostatische Entladungen und entsprechende Schäden an inter- nen Komponenten zu vermeiden, erden Sie sich, indem Sie eine Erdungsman- schette tragen oder in regelmäßigen Zeitabständen eine blanke Metallfläche am Computergehäuse berühren. - Seite 33 2 Entfernen Sie die Computerabdeckung (siehe „Entfernen der Computerabdeckung“ auf Seite 13). 3 Trennen Sie gegebenenfalls die Kabelverbindungen zur Karte. 4 Drücken Sie beim betreffenden Kartensteckplatz auf die Freigabelasche auf der Oberseite der Kartensicherung und drehen Sie die Kartensicherung nach hinten durch die Gehäusewand. 5 Entfernen Sie die Schraube, mit der die Karte am Gehäuse befestigt wird.
- Seite 34 6 Drücken Sie die Sicherungsklammer (sofern vorhanden) am Steckplatz auf der Systemplatine, während Sie die Karte an den oberen Ecken anfassen, und lösen Sie dann die Karte aus dem Anschluss. PCI-Express x16-Karte Sicherungslasche PCI-Express x16-Kartensteckplatz 7 Installieren Sie ein Abdeckblech in der leeren Steckplatzöffnung. Wenn Sie die Karte austauschen, lesen Sie „Installation von PCI- und PCI- Express-Karten“...
-
Seite 35: Installation Von Pci- Und Pci-Express-Karten
HINWEIS: Wenn Sie ein Netzwerkkabel anschließen, verbinden Sie das Kabel zuerst mit dem Netzwerkgerät und dann mit dem Computer. 11 Schließen Sie den Computer und die zugehörigen Geräte an Steckdosen an und schalten Sie sie ein. 12 Deinstallieren Sie den Treiber der Karte, die Sie entfernt haben. ANMERKUNG: Wenn Sie eine Soundkarte oder einen Netzwerkadapter entfernt haben, lesen Sie „Einstellungen von Netzwerkadapter und... - Seite 36 6 Positionieren Sie die Karte so, dass sie am Steckplatz und der Sicherungs- lasche (falls vorhanden) ausgerichtet ist. ANMERKUNG: Wenn es sich um eine Karte mit voller Baulänge handelt, schieben Sie die Kartenführung in den entsprechenden Ausrichtungsschlitz an der Kartenlüfterhalterung. PCI-Express x16-Karte Sicherungslasche PCI-Express x16-Kartensteckplatz...
- Seite 37 Kartenanschluss (eingesetzt) Kartenanschluss (nicht eingesetzt) Korrekter Sitz des Abdeckblechs Abdeckblech sitzt außerhalb des innerhalb des Steckplatzes Steckplatzes Führungsleiste Ausrichtungsführung HINWEIS: Führen Sie die Kartenkabel nicht über oder hinter den Karten entlang. Andernfalls lassen sich möglicherweise die Computerabdeckung nicht mehr richtig schließen oder das System wird beschädigt.
-
Seite 38: Entfernen Einer Pci-Express-Grafikkarte Aus Einer Dual-Konfiguration
HINWEIS: Bevor Sie die Kartensicherung zurückdrücken, stellen Sie sicher, dass alle Oberseiten der Karten und Abdeckbleche mit der Führungsleiste fluchten und die Kerbe auf der Oberseite der Karten bzw. Abdeckbleche um die Ausrichtungs- führung herum passen. 10 Drehen Sie die Kartensicherung zurück in die ursprüngliche Position; drücken Sie auf die Oberseite, damit er einrastet. - Seite 39 Grafikkartenbrücke Stromversorgungsanschlüsse (2) PCI-Express Dual-Grafikkarten 4 Trennen Sie gegebenenfalls die Kabelverbindungen zur Karte. 5 Entfernen Sie die PCI-Express-Grafikkarte (siehe „Entfernen von PCI- und PCI-Express-Karten“ auf Seite 32). HINWEIS: Das Anbringen eines Abdeckblechs über leeren Steckplatzöffnungen ist erforderlich, um die FCC-Bestimmungen einzuhalten. Außerdem wird durch ein solches Blech das Eindringen von Staub und Schmutz in den Computer verhindert.
-
Seite 40: Installation Einer Pci-Express-Grafikkarte Bei Einer Konfiguration Mit Zwei Grafikkarten
„Komponenten der Systemplatine“ auf Seite 16 entnehmen). Wie Sie eine PCI-Express-Karte entfernen, erfahren Sie unter „Entfernen von PCI- und PCI-Express-Karten“ auf Seite 32. HINWEIS: Informationen zur Aktualisierung des Systems auf die SLI-Technologie von NVIDIA (Scalable Link Interface) erhalten Sie auf der Dell Support-Website unter support.dell.com. Karten... - Seite 41 Weitere Informationen zur Dual-Grafikkartentechnologie erhalten Sie unter „Grundlagen der Dual-Grafikkartentechnologie“ in Ihrem Benutzerhandbuch. 1 Befolgen Sie die Anweisungen unter „Vorbereitung“ auf Seite 9. 2 Entfernen Sie die Computerabdeckung (siehe „Entfernen der Computerabdeckung“ auf Seite 13). 3 Entfernen Sie das Abdeckblech oder die vorhandene Grafikkarte (siehe „Entfernen einer PCI-Express-Grafikkarte aus einer Dual-Konfiguration“...
- Seite 42 Grafikkartenbrücke (nicht Stromversorgungsanschlüsse (2) vorhanden bei manchen Dual- Grafikkartenkonfigurationen) PCI-Express Dual-Grafikkarten HINWEIS: Wenn Sie ein Netzwerkkabel anschließen, verbinden Sie das Kabel zuerst mit dem Netzwerkgerät und dann mit dem Computer. 9 Positionieren Sie die gegebenenfalls vorhandene Kartenhaltevorrichtung über den installierten Karten und lassen Sie sie einrasten. 10 Setzen Sie die Computerabdeckung wieder auf (siehe „Wieder Anbringen der Computerabdeckung“...
-
Seite 43: Einstellungen Von Netzwerkadapter Und Soundkarte
Einstellungen von Netzwerkadapter und Soundkarte Wenn Sie eine Soundkarte installiert haben: 1 Trennen Sie das FP_AUDIO-Kabel von der Systemplatine (siehe „Komponenten der Systemplatine“ auf Seite 16) und schließen Sie es an den internen Audioanschluss an Ihrer Soundkarte an. 2 Schließen Sie externe Audiogeräte an den Anschlüssen der Soundkarte an. Schließen Sie keine externen Audiogeräte an die in das Rückwandblech integrierten Mikrofon-, Lautsprecher-/Kopfhörer- oder Leitungseingangs- anschlüsse an. - Seite 44 Karten...
-
Seite 45: Laufwerke
Laufwerke Der Computer unterstützt Folgendes: • Vier SATA-Geräte (Festplatten oder optische Laufwerke) • Ein IDE-Gerät (eine Festplatte oder ein optisches Laufwerk) • Ein Diskettenlaufwerk oder Media-Kartenlaufwerk HINWEIS: Achten Sie beim Entfernen oder Austauschen von Laufwerken darauf, dass die Daten- und Stromversorgungskabel an der Systemplatine angeschlossen bleiben. -
Seite 46: Serial-Ata-(Sata-)Laufwerke
Serial-ATA-(SATA-)Laufwerke Der Computer unterstützt bis zu vier Serial-ATA-Festplatten und zwei op- tische Serial-ATA-Laufwerke. Durch die Datenübertragung mittels serieller Technologie über flexible Kabel, die dünner und länger sind als IDE-Kabel, bieten SATA-Laufwerke folgende Vorteile: • Die bessere Kabelführung ermöglicht eine effizientere Luftzirkulation im Gehäuse. -
Seite 47: Festplattenlaufwerk
Wenn Sie zwei IDE-Geräte an ein einzelnes IDE-Datenkabel anschließen und für die Einstellung „Cable Select“ (Kabelwahl) konfigurieren, ist das Gerät am letzten Anschluss des Datenkabels das primäre oder Startgerät, und das Gerät am mittleren Anschluss des Datenkabels ist das sekundäre Gerät. Weitere Informationen zum Konfigurieren von Geräten für die Kabelwahlein- stellung finden Sie in der Dokumentation des Laufwerks im Aufrüstsatz. - Seite 48 SATA-Netzkabel SATA-Datenkabel SATA-Datenanschluss (auf der Systemplatine) 4 Drücken Sie die schwarzen Laschen auf beiden Seiten der Festplatten- laufwerkhalterung jeweils nach innen und ziehen Sie das Laufwerk nach oben aus dem Festplattenschacht. Laufwerke...
- Seite 49 Schwarze Laschen (2) Festplatte Festplattenschacht 5 Vergewissern Sie sich, dass alle Anschlüsse korrekt verkabelt und fest angeschlossen sind. 6 Setzen Sie die Computerabdeckung wieder auf (siehe „Wieder Anbringen der Computerabdeckung“ auf Seite 121). HINWEIS: Wenn Sie ein Netzwerkkabel anschließen, verbinden Sie das Kabel zuerst mit dem Netzwerkanschluss oder -gerät und dann mit dem Computer.
-
Seite 50: Installation Eines Festplattenlaufwerks
Installation eines Festplattenlaufwerks VORSICHT: Bevor Sie Arbeiten an den in diesem Abschnitt beschriebenen Kom- ponenten ausführen, lesen Sie erst die Sicherheitshinweise im Produktinforma- tionshandbuch. 1 Befolgen Sie die Anweisungen unter „Vorbereitung“ auf Seite 9. 2 Entfernen Sie die Computerabdeckung (siehe „Entfernen der Computerabdeckung“... - Seite 51 5 Stellen Sie sicher, dass der Festplattenlaufwerkschacht leer und frei zugänglich ist. 6 Schieben Sie die Festplatte in den Laufwerkschacht, bis sie einrastet. Festplatte Festplattenschacht HINWEIS: Vergewissern Sie sich, dass alle Anschlüsse korrekt verkabelt und fest angeschlossen sind. 7 Schließen Sie das Netz- und Datenkabel an der Festplatte an. ANMERKUNG: Wenn Sie das Datenkabel während des Entfernens der Fest- platte getrennt haben oder eine neue Festplatte installieren, schließen Sie...
- Seite 52 SATA-Netzkabel SATA-Datenkabel SATA-Datenanschluss (auf der Systemplatine) 8 Setzen Sie die Computerabdeckung wieder auf (siehe „Wieder Anbringen der Computerabdeckung“ auf Seite 121). HINWEIS: Wenn Sie ein Netzwerkkabel anschließen, verbinden Sie das Kabel zuerst mit dem Netzwerkanschluss oder -gerät und dann mit dem Computer. 9 Schließen Sie den Computer und die zugehörigen Geräte an Steckdosen an und schalten Sie sie ein.
-
Seite 53: Laufwerkblende
Laufwerkblende VORSICHT: Bevor Sie Arbeiten an den in diesem Abschnitt beschriebenen Komponenten ausführen, lesen Sie erst die Sicherheitshinweise im Produktinformationshandbuch. Entfernen der Laufwerkblende 1 Befolgen Sie die Anweisungen unter „Vorbereitung“ auf Seite 9. 2 Entfernen Sie die Computerabdeckung (siehe „Entfernen der Computerabdeckung“... -
Seite 54: Einsetzen Der Laufwerkblende
Einsetzen der Laufwerkblende 1 Befolgen Sie die Anweisungen unter „Vorbereitung“ auf Seite 9. 2 Entfernen Sie die Computerabdeckung (siehe „Entfernen der Computerabdeckung“ auf Seite 13). 3 Richten Sie die Sicherungslaschen des Laufwerkfachs an den Scharnieren der seitlichen Klappe aus. Haltenasen der Laufwerkblende (3) 2 Scharniere der seitlichen Klappe (3) Laufwerkfach 4 Schwenken Sie die Laufwerkblende zum Computer und lassen Sie sie... -
Seite 55: Diskettenlaufwerk
Diskettenlaufwerk VORSICHT: Bevor Sie Arbeiten an den in diesem Abschnitt beschriebenen Kom- ponenten ausführen, lesen Sie erst die Sicherheitshinweise im Produktinforma- tionshandbuch. Entfernen eines Diskettenlaufwerks 1 Befolgen Sie die Anweisungen unter „Vorbereitung“ auf Seite 9. 2 Entfernen Sie die Computerabdeckung (siehe „Entfernen der Computerabdeckung“... -
Seite 56: Installation Eines Diskettenlaufwerks
5 Schieben Sie die Laufwerksperrklinke zur Unterseite des Computers hin, um die Ansatzschraube freizugeben, und ziehen Sie dann das Laufwerk aus dem Schacht. Freigabevorrichtung für das Laufwerk Diskettenlaufwerk 6 Setzen Sie die Laufwerkblende wieder auf (siehe „Einsetzen der Laufwerkblende“ auf Seite 54). 7 Setzen Sie die Computerabdeckung wieder auf (siehe „Wieder Anbringen der Computerabdeckung“... - Seite 57 2 Entfernen Sie die Computerabdeckung (siehe „Entfernen der Computerabdeckung“ auf Seite 13). 3 Entfernen Sie die Laufwerkblende (siehe „Entfernen der Laufwerkblende“ auf Seite 53). 4 Entfernen Sie das gegebenenfalls vorhandene Diskettenlaufwerk (siehe „Entfernen eines Diskettenlaufwerks“ auf Seite 55). 5 Wenn am neuen Diskettenlaufwerk keine Schrauben befestigt sind, sehen Sie auf der Innenseite des Laufwerkfachs nach, ob sich dort Ansatz- schrauben befinden.
- Seite 58 Freigabevorrichtung für das Laufwerk Diskettenlaufwerk 7 Schließen Sie das Stromversorgungs- und das Datenkabel auf der Rück- seite des Diskettenlaufwerks an. 8 Überprüfen Sie alle Kabelverbindungen und verlegen Sie die Kabel so, dass der Luftstrom zwischen dem Lüfter und den Belüftungsöffnungen nicht behindert wird.
-
Seite 59: Media-Kartenlaufwerk
12 Rufen Sie das System-Setup auf (siehe „Aufrufen des System-Setups“ im Benutzerhandbuch) und wählen Sie die entsprechende Option für Drive (Laufwerk) aus. Media-Kartenlaufwerk VORSICHT: Bevor Sie Arbeiten an den in diesem Abschnitt beschriebenen Kom- ponenten ausführen, lesen Sie erst die Sicherheitshinweise im Produktinforma- tionshandbuch. - Seite 60 Netzkabel des Media-Kartenlaufwerks 5 Schieben Sie die Laufwerksperrklinke zur Unterseite des Computers hin, um die Ansatzschraube freizugeben, und ziehen Sie dann das Media- Kartenlaufwerk aus dem Laufwerkschacht. Laufwerke...
-
Seite 61: Installation Eines Media-Kartenlaufwerks
Freigabevorrichtung für das Laufwerk Media-Kartenlaufwerk 6 Setzen Sie die Laufwerkblende wieder auf (siehe „Einsetzen der Laufwerkblende“ auf Seite 54). 7 Setzen Sie die Computerabdeckung wieder auf (siehe „Wieder Anbringen der Computerabdeckung“ auf Seite 121). HINWEIS: Wenn Sie ein Netzwerkkabel anschließen, verbinden Sie das Kabel zuerst mit dem Netzwerkanschluss oder -gerät und dann mit dem Computer. - Seite 62 4 Entfernen Sie das gegebenenfalls vorhandene Media-Kartenlaufwerk (siehe „Entfernen eines Media-Kartenlaufwerks“ auf Seite 59). 5 Wenn am neuen Media-Kartenlaufwerk keine Schrauben befestigt sind, sehen Sie auf der Innenseite des Laufwerkfachs nach, ob sich dort Ansatz- schrauben befinden. Befestigen Sie gegebenenfalls die Schrauben am neuen Kartenlaufwerk.
- Seite 63 Freigabevorrichtung für das Laufwerk Medienkartenlesegerät 7 Schließen Sie das Kabel des Media-Kartenlaufwerks auf der Rückseite des Media-Kartenlaufwerks an. 8 Überprüfen Sie alle Kabelverbindungen und verlegen Sie die Kabel so, dass der Luftstrom zwischen dem Lüfter und den Belüftungsöffnungen nicht behindert wird. 9 Setzen Sie die Laufwerkblende wieder auf (siehe „Einsetzen der Laufwerkblende“...
-
Seite 64: Cd/Dvd-Laufwerk
12 Rufen Sie das System-Setup auf (siehe „Aufrufen des System-Setups“ im Benutzerhandbuch) und wählen Sie die entsprechende Option für USB for FlexBay (USB für FlexBay) aus. CD/DVD-Laufwerk VORSICHT: Bevor Sie Arbeiten an den in diesem Abschnitt beschriebenen Kom- ponenten ausführen, lesen Sie erst die Sicherheitshinweise im Produktinformat- ionshandbuch. - Seite 65 Datenkabel Netzkabel 5 Schieben Sie die Laufwerksperrklinke zur Unterseite des Computers hin, um die Ansatzschraube freizugeben, und ziehen Sie dann das CD/DVD- Laufwerk aus dem Schacht. Laufwerke...
-
Seite 66: Installieren Eines Cd-/Dvd-Laufwerks
Freigabevorrichtung für das Laufwerk 2 Ansatzschrauben (3) CD/DVD-Laufwerk 6 Setzen Sie die Laufwerkblende wieder auf (siehe „Einsetzen der Laufwerkblende“ auf Seite 54). 7 Setzen Sie die Computerabdeckung wieder auf (siehe „Wieder Anbringen der Computerabdeckung“ auf Seite 121). HINWEIS: Wenn Sie ein Netzwerkkabel anschließen, verbinden Sie das Kabel zuerst mit dem Netzwerkanschluss oder -gerät und dann mit dem Computer. - Seite 67 3 Entfernen Sie die Laufwerkblende (siehe „Entfernen der Laufwerkblende“ auf Seite 53). 4 Entfernen Sie das gegebenenfalls vorhandene CD/DVD-Laufwerk (siehe „Entfernen eines CD/DVD-Laufwerks“ auf Seite 64). 5 Bereiten Sie das neue CD/DVD-Laufwerk für die Installation vor und stellen Sie anhand der Dokumentation zum Laufwerk sicher, dass es für den Computer konfiguriert ist.
- Seite 68 Freigabevorrichtung für das Laufwerk 2 CD/DVD-Laufwerk 8 Verbinden Sie das Stromversorgungs- und das Datenkabel mit dem CD/DVD-Laufwerk. Die Anschlussposition auf der Systemplatine können Sie dem Abschnitt „Komponenten der Systemplatine“ auf Seite 16 entnehmen. Laufwerke...
- Seite 69 Netzkabel Datenkabel 9 Überprüfen Sie alle Kabelverbindungen und verlegen Sie die Kabel so, dass der Luftstrom zwischen dem Lüfter und den Belüftungsöffnungen nicht behindert wird. 10 Setzen Sie die Laufwerkblende wieder auf (siehe „Einsetzen der Laufwerkblende“ auf Seite 54). 11 Setzen Sie die Computerabdeckung wieder auf (siehe „Wieder Anbringen der Computerabdeckung“...
- Seite 70 Laufwerke...
-
Seite 71: Lüfter
Lüfter Entfernen des Kartenlüfters 1 Befolgen Sie die Anweisungen unter „Vorbereitung“ auf Seite 9. 2 Entfernen Sie die Computerabdeckung (siehe „Entfernen der Computerabdeckung“ auf Seite 13). 3 Fassen Sie alle Kabel des Kabelhalters an der Ausrichtungsführung und entfernen Sie alle Erweiterungskarten mit voller Baulänge (siehe „Entfernen von PCI- und PCI-Express-Karten“... - Seite 72 Schraube Kartenlüfterträger Laschen (4) 6 Ziehen Sie anschließend vorsichtig an allen Ecken des Kartenlüfters, um die Gummidichtungen zu lösen, über die der Kartenlüfter an dem Karten- lüfterträger befestigt ist. Lüfter...
-
Seite 73: Installieren Des Kartenlüfters
Kartenlüfter Gummidichtung (4) Kartenlüfterträger Netzkabel für Kartenlüfter 7 Legen Sie den Kartenlüfter an einem sicheren Ort ab. Installieren des Kartenlüfters HINWEIS: Stellen Sie sicher, dass das Lüfternetzkabel korrekt durch die Öffnung in der rechten unteren Ecke des Lüfterträgers geführt wird. 1 Richten Sie, während das Netzkabel des Kartenlüfters nach unten gerich- tet ist, die Gummidichtungen an dem Lüfter an den Öffnungen in den Ecken des Kartenlüfterträgers aus. - Seite 74 Kartenlüfter Gummidichtung (4) Kartenlüfterträger Richtungspfeil für die Ausrichtung des Kartenlüfters Pfeil für die Richtung des Luftstroms Netzkabel für Kartenlüfter 2 Führen Sie die vier Laschen entlang der Unterseite des Kartenlüfterträgers in die entsprechenden Schlitze am Gehäuse ein. Schieben Sie dann den Kartenlüfterträger nach vorne, bis er einrastet.
- Seite 75 Kartenlüfterträger Laschen (4) Schraube 3 Bringen Sie die Schraube wieder an, mit der der Kartenlüfterträger am Gehäuse befestigt ist. 4 Schließen Sie die Kabel an die Master-E/A-Einheit an (siehe „Stromversorgung am Gleichstromanschluss Pin-Belegungen“ auf Seite 18). 5 Bringen Sie alle Erweiterungskarten mit voller Baulänge wieder an, die Sie entfernt haben (siehe „Installation von PCI- und PCI-Express-Karten“...
-
Seite 76: Entfernen Des Festplattenlüfters
HINWEIS: Wenn Sie ein Netzwerkkabel anschließen, verbinden Sie das Kabel zuerst mit dem Netzwerkanschluss oder -gerät und dann mit dem Computer. 7 Schließen Sie den Computer und die zugehörigen Geräte an Steckdosen an und schalten Sie sie ein. Entfernen des Festplattenlüfters 1 Befolgen Sie die Anweisungen unter „Vorbereitung“... - Seite 77 Festplattenlüfter Festplattenlüfterträger 6 Ziehen Sie anschließend vorsichtig an allen Ecken des Festplattenlüfters, um die Gummidichtungen zu lösen, mit denen der Festplattenlüfter an dem Festplattenlüfterträger befestigt ist. Lüfter...
- Seite 78 Festplattenlüfter Gummidichtungen Festplattenlüfterträger Netzkabel des Festplattenlüfters 7 Legen Sie den Festplattenlüfter an einem sicheren Ort ab. Lüfter...
-
Seite 79: Installieren Des Festplattenlüfters
Installieren des Festplattenlüfters HINWEIS: Stellen Sie sicher, dass das Festplattenlüfternetzkabel korrekt durch die Öffnung in der rechten unteren Ecke des Lüfterträgers geführt wird. 1 Richten Sie, während das Netzkabel des Festplattenlüfters nach unten gerichtet ist, die Gummidichtungen an dem Lüfter an den Öffnungen in den Ecken des Lüfterträgers aus. - Seite 80 2 Führen Sie die vier Laschen entlang der Unterseite des Festplattenlüfter- trägers in die entsprechenden Schlitze am Gehäuse ein. Schieben Sie dann den Festplattenlüfterträger hinter die Festplattenlaufwerkschächte, bis er einrastet. Festplattenlüfter Festplattenlüfterträger 3 Schließen Sie Festplattenlüfterkabel am FAN_HDD-Anschluss an der Master-E/A-Einheit an (siehe „Stromversorgung am Gleichstromanschluss Pin-Belegungen“...
-
Seite 81: Prozessorkühlkörper
Prozessorkühlkörper VORSICHT: Bevor Sie diesen Vorgang ausführen, lesen Sie erst die Sicherheits- hinweise im Produktinformationshandbuch. Entfernen des Prozessorkühlkörpers 1 Befolgen Sie die Anweisungen unter „Vorbereitung“ auf Seite 9. 2 Entfernen Sie die Computerabdeckung (siehe „Entfernen der Computerabdeckung“ auf Seite 13). VORSICHT: Der Prozessorkühlkörper kann im normalen Betrieb sehr heiß... -
Seite 82: Installieren Des Prozessorkühlgehäuses
Pfeile für die Richtung des Prozessorkühlkörper Luftstroms und die Ausrichtung FAN_CPU-Kabel Unverlierbare Schrauben (4) HINWEIS: Wenn Sie das Prozessorkühlgehäuse entfernen, legen Sie es mit der Oberseite nach unten oder auf der Seite ab, damit die thermische Kontaktfläche des Kühlkörpers nicht beschädigt wird. 5 Heben Sie das Prozessorkühlgehäuse aus dem Computer und legen Sie es Installieren des Prozessorkühlgehäuses 1 Befolgen Sie die Anweisungen unter „Vorbereitung“... - Seite 83 3 Richten Sie die vier unverlierbaren Schrauben an dem Prozessorkühlge- häuse an den Löchern auf der Systemplatine aus. ANMERKUNG: Die Richtung des Luftstroms und die Ausrichtung werden auf der Oberseite des Kühlkörpers angezeigt. 4 Befestigen Sie die vier unverlierbaren Schrauben. 5 Schließen Sie das Lüfterkabel an den Anschluss FAN_CPU auf der Sys- templatine an (siehe„Komponenten der Systemplatine“...
- Seite 84 Prozessorkühlkörper...
-
Seite 85: Prozessor
Austauschen von Hardware vertraut sind. Bei falscher Vorgehensweise könnte die Systemplatine beschädigt werden. Informationen zum technischen Service er- halten Sie unter „Kontaktaufnahme mit Dell“ in Ihrem Benutzerhandbuch. Entfernen des Prozessors 1 Befolgen Sie die Anweisungen unter „Vorbereitung“ auf Seite 9. -
Seite 86: Installation Des Prozessors
Prozessorabdeckung Prozessor Sockel Hebel zum Lösen des Sockels 7 Entfernen Sie den Prozessor aus dem Sockel. Belassen Sie den Freigabehebel in der offenen Position, so dass der neue Prozessor ohne weitere Handgriffe in den Sockel eingesetzt werden kann. Installation des Prozessors HINWEIS: Berühren Sie die nicht lackierte Metallfläche auf der Rückseite des Computers, um sich zu erden. - Seite 87 Prozessorabdeckung Prozessor Sockel Hebel zum Lösen des Sockels Kontaktstift-1-Markierung am Sockel HINWEIS: Die Kontaktstifte des Sockels sind sehr empfindlich. Um Schäden zu vermeiden, achten Sie darauf, dass Prozessor und Sockel richtig aneinander aus- gerichtet sind. Wenden Sie beim Installieren des Prozessors keine übermäßige Kraft an.
- Seite 88 6 Schließen Sie die Stromversorgungskabel wieder an die Anschlüsse POWER und 12V_ATXP auf der Systemplatine an (siehe „Komponenten der Systemplatine“ auf Seite 16). 7 Setzen Sie die Computerabdeckung wieder auf (siehe „Wieder Anbringen der Computerabdeckung“ auf Seite 121). HINWEIS: Wenn Sie ein Netzwerkkabel anschließen, verbinden Sie das Kabel zuerst mit dem Netzwerkanschluss oder -gerät und dann mit dem Computer.
-
Seite 89: Systemplatine
Systemplatine VORSICHT: Bevor Sie Arbeiten an den in diesem Abschnitt beschriebenen Kom- ponenten ausführen, lesen Sie erst die Sicherheitshinweise im Produktinforma- tionshandbuch. Entfernen der Systemplatine 1 Befolgen Sie die Anweisungen unter „Vorbereitung“ auf Seite 9. 2 Entfernen Sie die Computerabdeckung (siehe „Entfernen der Computerabdeckung“... -
Seite 90: Installation Der Systemplatine
Schraube (10) 8 Heben Sie die Systemplatine vorsichtig aus dem Computer. Installation der Systemplatine HINWEIS: Vergleichen Sie vor dem Auswechseln die neu einzusetzende System- platine mit der bereits vorhandenen, um sicherzustellen, dass die neue Platine passt. ANMERKUNG: Einige Komponenten und Anschlüsse auf der neuen Systemplatine befinden sich möglicherweise an anderer Stelle als auf der alten Systemplatine. - Seite 91 9 Schließen Sie den Computer und die zugehörigen Geräte an Steckdosen an und schalten Sie sie ein. 10 Aktualisieren Sie bei Bedarf das System-BIOS. ANMERKUNG: Informationen über die Aktualisierung des System-BIOS finden Sie auf der Dell Support-Website unter support.dell.com. Systemplatine...
- Seite 92 Systemplatine...
-
Seite 93: Netzteil
Netzteil VORSICHT: Bevor Sie Arbeiten an den in diesem Abschnitt beschriebenen Kom- ponenten ausführen, lesen Sie erst die Sicherheitshinweise im Produktinforma- tionshandbuch. Entfernen des Netzteils 1 Befolgen Sie die Anweisungen unter „Vorbereitung“ auf Seite 9. 2 Entfernen Sie die Computerabdeckung (siehe „Entfernen der Computerabdeckung“... -
Seite 94: Netzteil Installieren
Netzteil Vorstehende Gehäusekante Schraube Kabelklemme 8 Fassen Sie die vom Netzteil ausgehenden Kabelbündel zusammen, um das Entfernen zu erleichtern. 9 Schieben Sie das Netzteil in Richtung der Vorderseite des Computers, um es von den Sicherungslaschen am Computergehäuse zu lösen. 10 Schieben Sie das Netzteil in Richtung der Erweiterungskarten, damit es an der vorstehenden Gehäusekante vorbeikommt. - Seite 95 3 Verlegen Sie die Gleichstromkabel wie ursprünglich vorgefunden. 4 Fügen Sie die Lasche entlang der Unterseite der Kabelklemme in den entsprechenden Schlitz am Gehäuse ein und schieben Sie die Kabel- klemme in Richtung der Hinterseite des Computergehäuses, bis sie einrastet. 5 Bringen Sie die Schraube wieder an, mit der die Kabelklemme am Gehäuse befestigt ist.
- Seite 96 Netzteil...
-
Seite 97: Vordere E/A-Leiste
Vordere E/A-Leiste Entfernen der vorderen E/A-Leiste VORSICHT: Bevor Sie Arbeiten an den in diesem Abschnitt beschriebenen Kom- ponenten ausführen, lesen Sie erst die Sicherheitshinweise im Produktinforma- tionshandbuch. 1 Befolgen Sie die Anweisungen unter „Vorbereitung“ auf Seite 9. 2 Entfernen Sie die Computerabdeckung (siehe „Entfernen der Computerabdeckung“... - Seite 98 FRONT_LED-Kabel Laschen (4) Frontblende 9 Entfernen Sie die beiden Schrauben, mit denen die vordere E/A-Leiste am Gehäuse befestigt ist. Schieben Sie die vordere E/A-Leiste dann in Rich- tung des Gehäuserahmens, um sie vollständig zu entfernen. Vordere E/A-Leiste...
-
Seite 99: Installieren Der Vorderen E/A-Leiste
Schrauben (2) Vordere E/A-Leiste Installieren der vorderen E/A-Leiste VORSICHT: Bevor Sie Arbeiten an den in diesem Abschnitt beschriebenen Kom- ponenten ausführen, lesen Sie erst die Sicherheitshinweise im Produktinforma- tionshandbuch. 1 Befolgen Sie die Anweisungen unter „Vorbereitung“ auf Seite 9. 2 Entfernen Sie die Computerabdeckung (siehe „Entfernen der Computerabdeckung“... - Seite 100 4 Richten Sie die Haltelaschen auf der Frontblende an den entsprechenden Aussparungen am Gehäuse aus, und schließen Sie das FRONT_LED-Kabel an der Frontblende an. Frontblende FRONT_LED-Kabel Haltelaschen (4) 5 Schwenken Sie die Frontblende zum Computer, bis sie einrastet. 6 Setzen Sie die Laufwerkblende wieder auf (siehe „Einsetzen der Laufwerkblende“...
- Seite 101 9 Schließen Sie alle Kabel an der Master-E/A-Einheit an (siehe „Komponenten der Master-E/A-Einheit“ auf Seite 103). 10 Bringen Sie alle Erweiterungskarten wieder an, die Sie entfernt haben (siehe „Installation von PCI- und PCI-Express-Karten“ auf Seite 35). 11 Setzen Sie die Computerabdeckung wieder auf (siehe „Wieder Anbringen der Computerabdeckung“...
- Seite 102 Vordere E/A-Leiste...
-
Seite 103: Master-E/A-Einheit
Master-E/A-Einheit Komponenten der Master-E/A-Einheit Master-E/A-Einheit... -
Seite 104: Entfernen Der Master-E/A-Einheit
E/A-Reset-Jumper (RESET_FW) 2 Debug-Header ESA-Fehler-LED Anschluss für Media-Kartenlaufwerk (USB_Flexbay) Interner USB-Anschluss Netzanschluss der E/A-Einheit (USB_MB) (PWR_CONN) Anschluss des Kartenlüfters Hinterer LED-Sensor (FAN_CCAG) (REAR_LED_SENSOR) Anschluss für Festplattenlüfter E/A-Anschlussbereich für USB auf der (FAN_HDD) Vorderseite, Audio- und Lichtanschluss (FRONT_AUDIO_USB_LED) 11 LED-Anschluss auf der Vorderseite (FRONT_LED) VORSICHT: Bevor Sie Arbeiten an den in diesem Abschnitt beschriebenen... -
Seite 105: Installieren Der Master-E/A-Einheit
Schraube Master-E/A-Einheit Installieren der Master-E/A-Einheit 1 Richten Sie die Master-E/A-Einheit auf dem Metallauflagefach aus. 2 Bringen Sie die Schraube wieder an, mit der die Master-E/A-Einheit an dem Metallauflagefach befestigt ist. 3 Schließen Sie alle Kabel wieder an die Master-E/A-Einheit an. 4 Bringen Sie den Kartenlüfterträger wieder an (siehe „Installieren des Kartenlüfters“... - Seite 106 Master-E/A-Einheit...
-
Seite 107: Anzeigen
Anzeigen VORSICHT: Bevor Sie Arbeiten an den in diesem Abschnitt beschriebenen Kom- ponenten ausführen, lesen Sie erst die Sicherheitshinweise im Produktinformat- ionshandbuch. Entfernen der vorderen LED-Platine ANMERKUNG: Die vordere LED-Platine ist in die Frontblende integriert. Um die vordere LED-Platine zu entfernen, müssen Sie die Frontblende entfernen. 1 Befolgen Sie die Anweisungen unter „Vorbereitung“... -
Seite 108: Installieren Der Vorderen Led-Platine
FRONT_LED-Kabel Laschen (4) Frontblende 6 Trennen Sie das FRONT_LED-Kabel von der Frontblende, um diese zusammen mit der Anzeigenleiste der Frontblende zu entfernen. ANMERKUNG: Entfernen Sie nicht die Anzeigenleiste, die in die Frontblende integriert ist. Installieren der vorderen LED-Platine ANMERKUNG: Die vordere LED-Platine ist in die Frontblende integriert. Instal- lieren Sie die Frontblende, um die vordere LED-Platine zu installieren. - Seite 109 2 Entfernen Sie die Computerabdeckung (siehe „Entfernen der Computerabdeckung“ auf Seite 13). 3 Richten Sie die Haltelaschen auf der Frontblende an den entsprechenden Schlitzen am Gehäuse aus. Schließen Sie das FRONT_LED-Kabel an der Frontblende an. Frontblende FRONT_LED-Kabel Haltelaschen (4) 4 Schwenken Sie die Frontblende zum Computer und lassen Sie sie einrasten.
-
Seite 110: Entfernen Der Hinteren Led-Platine
Entfernen der hinteren LED-Platine 1 Befolgen Sie die Anweisungen unter „Vorbereitung“ auf Seite 9. 2 Entfernen Sie die Computerabdeckung (siehe „Entfernen der Computerabdeckung“ auf Seite 13). 3 Entfernen der Systemplatine (siehe „Entfernen der Systemplatine“ auf Seite 89). 4 Trennen Sie das REAR_LED_SENSOR-Kabel von der Master-E/A-Einheit (siehe „Komponenten der Master-E/A-Einheit“... -
Seite 111: Installieren Der Hinteren Led-Platine
6 Bringen Sie Systemplatine wieder an (siehe „Installation der Systemplatine“ auf Seite 90). 7 Bringen Sie die Systemabdeckung wieder an (siehe „Wieder Anbringen der Computerabdeckung“ auf Seite 121). 8 Schließen Sie den Computer und die zugehörigen Geräte an Steckdosen an und schalten Sie sie ein. Installieren der hinteren LED-Platine 1 Befolgen Sie die Anweisungen unter „Vorbereitung“... - Seite 112 Anzeigen...
-
Seite 113: Austauschen Der Batterie
Austauschen der Batterie VORSICHT: Bevor Sie Arbeiten an den in diesem Abschnitt beschriebenen Komponenten ausführen, lesen Sie erst die Sicherheitshinweise im Produktinformationshandbuch. Eine Knopfzellenbatterie speist den Speicher für die Computerkonfiguration sowie die Datums- und Uhrzeitfunktion. Die Lebensdauer der Batterie be- trägt mehrere Jahre. - Seite 114 5 Die Batterie wird mit den Fingern herausgehoben. 6 Setzen Sie die neue Batterie (CR2032) mit der „+“-Seite nach oben in den Sockel ein, und drücken Sie die Batterie in Position. 7 Setzen Sie die Computerabdeckung wieder auf (siehe „Wieder Anbringen der Computerabdeckung“...
-
Seite 115: Kabel
Kabel VORSICHT: Bevor Sie Arbeiten an den in diesem Abschnitt beschriebenen Kom- ponenten ausführen, lesen Sie erst die Sicherheitshinweise im Produktinforma- tionshandbuch. VORSICHT: Um Stromschläge zu vermeiden, trennen Sie vor dem Entfernen der Abdeckung den Computer immer von der Steckdose. HINWEIS: Folgen Sie den Anweisungen in diesem Abschnitt, wenn Sie Kabel im Innern des Computers anschließen und trennen. -
Seite 116: Netzkabel Ohne Freigabevorrichtung
Um ein Netzkabel mit Freigabevorrichtung zu trennen, drücken Sie die Frei- gabevorrichtung am Stromanschluss und ziehen Sie dann das Kabel nach oben von der Systemplatine weg. Freigabevorrichtung Lasche Netzanschluss der Systemplatine Netzanschluss Um ein Netzkabel an der Systemplatine anzuschließen, richten Sie die Frei- gabevorrichtung an dem Stromanschluss an der Lasche an dem Systemplati- nenanschluss aus. -
Seite 117: Ide- Und Diskettenlaufwerkkabel
1 Netzkabel ohne Freigabevorrichtung Netzanschluss an der Systemplatine oder dem Laufwerk 3 Abgeschrägte Kante des Netzanschlusses Abgeschrägte Kante am an der Systemplatine oder dem Laufwerk Netzkabel Um ein Netzkabel ohne Freigabevorrichtung anzuschließen, richten Sie die abgeschrägte Kante am Netzkabel an der abgeschrägten Kante des Netzan- schlusses am Laufwerk oder an der Systemplatine aus. -
Seite 118: Sata-Kabel
Der Anschluss an einem IDE-Kabel ist in der Mitte an einem erhöhten Stück Kunststoff befestigt, das als Kabelschlüssel bezeichnet wird . Um ein IDE- Kabel anzuschließen, richten Sie den Kabelschlüssel an dem Anschluss an der Systemplatine oder dem Laufwerk aus. Drücken Sie den Anschluss dann, bis er vollständig eingesteckt ist. -
Seite 119: E/A-Kabel Der Frontblende
SATA-Anschluss SATA-Anschluss auf der Systemplatine SATA-Anschluss an der Festplatte E/A-Kabel der Frontblende ANMERKUNG: Die meisten E/A-Kabel der Frontblende sowie Lüfter- und Licht- kabel verfügen über ähnliche Anschlüsse. Die Anzahl der Stifte und die Position des Kabelschlüssels bzw. fehlender Stifte kann unterschiedlich sein. Kabel... - Seite 120 Anschluss auf der Systemplatine Fehlender Stift Kabelschlüssel Um das E/A-Kabel der Frontblende zu trennen, halten Sie das Kabel am An- schluss und ziehen diesen von der Systemplatine weg. HINWEIS: Der Kabelschlüssel muss korrekt an dem fehlenden Stift ausgerichtet sein. Durch eine falsche Ausrichtung kann das System beschädigt werden. Um das E/A-Kabel der Frontblende anzuschließen, halten Sie das Kabel am Anschluss und richten Sie den Kabelschlüssel an dem fehlenden Stift des Anschlusses auf der Systemplatine aus.
-
Seite 121: Wieder Anbringen Der Computerabdeckung
Wieder Anbringen der Computerabdeckung VORSICHT: Bevor Sie Arbeiten an den in diesem Abschnitt beschriebenen Kom- ponenten ausführen, lesen Sie erst die Sicherheitshinweise im Produktinforma- tionshandbuch. VORSICHT: Der Computer ist schwer und eventuell schwierig zu bewegen. Holen Sie sich Hilfe, bevor Sie den Computer anheben, bewegen oder neigen; heben Sie den Computer stets korrekt an, um Verletzungen zu vermeiden, und beugen Sie sich beim Anheben nicht nach vorn. - Seite 122 Computerabdeckung Scharnierlaschen der Abdeckung (2) Scharnieraussparungen 5 Stellen Sie mit Hilfe einer anderen Person den Computer aufrecht. HINWEIS: Wenn Sie ein Netzwerkkabel anschließen, verbinden Sie das Kabel zuerst mit dem Netzwerkanschluss oder -gerät und dann mit dem Computer. 6 Verbinden Sie den Computer und die zugehörigen Geräte mit dem Netz- strom und schalten Sie sie ein.
