Dell XPS 8920 Service Anleitung
  1. Anleitungen
  2. Marken
  3. Dell Anleitungen
  4. PCs
  5. XPS 8920
  6. Service anleitung
Dell XPS 8920 Service Anleitung

Dell XPS 8920 Service Anleitung

Vorschau ausblenden Andere Handbücher für XPS 8920:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
XPS 8920
Service Manual

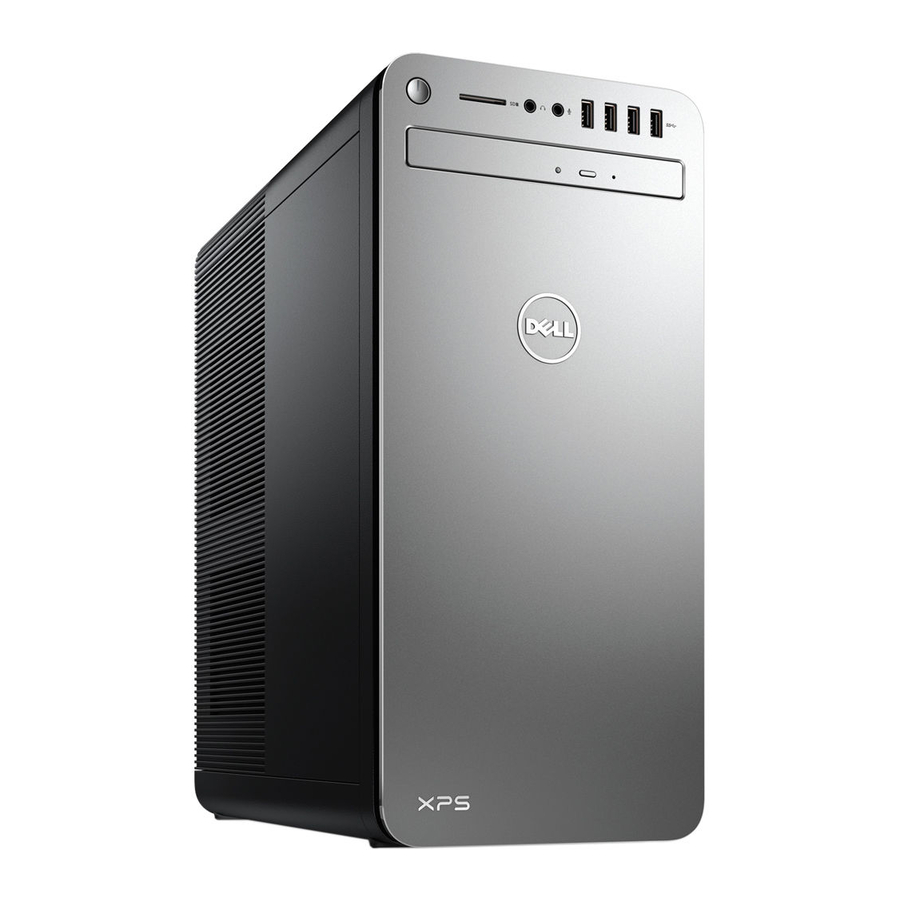

Computer Model: XPS 8920
Regulatory Model: D24M
Regulatory Type: D24M001

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dell XPS 8920

Inhaltszusammenfassung für Dell XPS 8920

  • Seite 1 XPS 8920 Service Manual Computer Model: XPS 8920 Regulatory Model: D24M Regulatory Type: D24M001...

  • Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen

    Personen zur Folge haben können. Copyright © 2017 Dell Inc. oder deren Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder deren Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein. 2017 - 02...

  • Seite 3: Inhaltsverzeichnis

    Contents Vor der Arbeit an Komponenten im Innern des Computers..............10 ................10 Bevor Sie beginnen: ................. 10 Sicherheitshinweise ................12 Empfohlene Werkzeuge ..................12 Schraubenliste Nach der Arbeit an Komponenten im Inneren des Computers..............14 Technische Übersicht........... 15 ..............16 Innenansicht des Computers ..............17 Komponenten der Systemplatine Entfernen der rechten Abdeckung........19...
  • Seite 4 Entfernen der unteren Abdeckung....... 26 ..................26 Voraussetzungen ..................26 Vorgehensweise Anbringen der unteren Abdeckung....... 28 ..................28 Vorgehensweise ........28 Voraussetzungen nach der Arbeit am Computer Entfernen der Frontverkleidung ........29 ..................29 Voraussetzungen ..................30 Vorgehensweise Wiederanbringen der Frontverkleidung......32 ..................
  • Seite 5 Entfernen des sekundären Festplattenlaufwerks..43 ..................43 Voraussetzungen ..................43 Vorgehensweise Entfernen des sekundären Festplattenlaufwerks..47 ........47 Voraussetzungen nach der Arbeit am Computer ..................47 Vorgehensweise Entfernen des SSD-Laufwerks........48 ..................48 Voraussetzungen ..................48 Vorgehensweise Wiedereinbauen des SSD-Laufwerks......50 ..................50 Vorgehensweise ........
  • Seite 6 Entfernen des Gehäuselüfters........62 ..................62 Voraussetzungen ..................62 Vorgehensweise Wiedereinbauen des Gehäuselüfters......65 ..................65 Vorgehensweise ........66 Voraussetzungen nach der Arbeit am Computer Entfernen der Grafikkarte..........67 ..................67 Voraussetzungen ..................67 Vorgehensweise Wiedereinsetzen der Grafikkarte........69 ..................69 Vorgehensweise ........69 Voraussetzungen nach der Arbeit am Computer Entfernen der Grafikkarten mit voller Baulänge....70 ..................70 Voraussetzungen...
  • Seite 7 Entfernen des optischen Laufwerks......79 ..................79 Voraussetzungen ..................79 Vorgehensweise Austauschen des optischen Laufwerks......83 ..................83 Vorgehensweise ....... 83 Voraussetzungen nach der Arbeit am Computer Entfernen des Betriebsschaltermoduls......84 ..................84 Voraussetzungen ..................84 Vorgehensweise Austauschen des Betriebsschaltermoduls....86 ..................86 Vorgehensweise ........86 Voraussetzungen nach der Arbeit am Computer Entfernen der oberen E/A-Leiste.........
  • Seite 8 Entfernen des Prozessorlüfters und der Kühlkörperbaugruppe...........99 ..................99 Voraussetzungen ..................99 Vorgehensweise Wiedereinbauen des Prozessorlüfters und der Kühlkörperbaugruppe..........101 ..................101 Vorgehensweise ........102 Voraussetzungen nach der Arbeit am Computer Entfernen des Prozessors...........103 ................... 103 Voraussetzungen ..................103 Vorgehensweise Wiedereinbauen des Prozessors......... 105 ..................105 Vorgehensweise ........107...
  • Seite 9 ......132 Voraussetzungen nach der Arbeit am Computer ............132 Löschen von CMOS-Einstellungen ................132 Voraussetzungen ................132 Vorgehensweise ......134 Voraussetzungen nach der Arbeit am Computer Diagnose..............135 Hilfe erhalten und Kontaktaufnahme mit Dell....136 ................136 Selbsthilfe-Ressourcen ..............137 Kontaktaufnahme mit Dell...

  • Seite 10: Vor Der Arbeit An Komponenten Im Innern Des Computers

    GUID-5D3B1051-9384-409A-8D5B-9B53BD496DE8 Vor der Arbeit an Komponenten im Innern des Computers ANMERKUNG: Die Abbildungen in diesem Dokument können von Ihrem Computer abweichen, je nach der von Ihnen bestellten Konfiguration. GUID-D1AE8571-3E47-4D09-AD7C-6AB2F8F0541F Bevor Sie beginnen: Speichern und schließen Sie alle geöffneten Dateien und beenden Sie alle geöffneten Programme.
  • Seite 11 Sie keine Steckverbindungen oder Kontakte, um Schäden an diesen zu vermeiden. VORSICHT: Sie dürfen nur Fehlerbehebungsmaßnahmen durchführen und Reparaturen vornehmen, wenn Sie durch das Dell Team für technische Unterstützung dazu autorisiert oder angeleitet wurden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt.

  • Seite 12: Empfohlene Werkzeuge

    VORSICHT: Drücken Sie auf im Medienkartenlesegerät installierte Karten, um sie auszuwerfen. GUID-6F9394C5-085D-4E07-924F-D3EA18F0757A Empfohlene Werkzeuge Für die in diesem Dokument beschriebenen Arbeitsschritte können die folgenden Werkzeuge erforderlich sein: • Kreuzschlitzschraubenzieher • Schlitzschraubendreher • Kunststoffstift GUID-FA888C3D-2FA8-479D-98DB-D7B3F27035D7 Schraubenliste Die folgende Tabelle enthält die Liste der Schrauben, die zur Befestigung verschiedener Komponenten mit dem Computer verwendet werden.
  • Seite 13 Komponente Schraubentyp Menge Abbildung Befestigung Schraube Gehäuselüfter Gehäuse Nr. 6 - 32 x 1/4 Zoll Betriebsschalte Geräteoberseit Nr. 6 - rmodul 32 x 1/4 Zoll Solid-State- Systemplatine M2x2,5 Laufwerk Wireless-Karte Systemplatine M2x2,5 Obere E/A- Gehäuse Nr. 6 - Leiste 32 x 1/4 Zoll optisches Halterung des M2x2,5...

  • Seite 14: Nach Der Arbeit An Komponenten Im Inneren Des Computers

    GUID-06588814-2678-4667-9FF9-C009F4BCE185 Nach der Arbeit an Komponenten im Inneren des Computers VORSICHT: Im Inneren des Computers vergessene oder lose Schrauben können den Computer erheblich beschädigen. Bringen Sie alle Schrauben wieder an und stellen Sie sicher, dass sich im Inneren des Computers keine losen Schrauben mehr befinden. Schließen Sie alle externen Geräte, Peripheriegeräte oder Kabel wieder an, die Sie vor dem Arbeiten an Ihrem Computer entfernt haben.

  • Seite 15: Technische Übersicht

    Bevor Sie im Inneren Ihres Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance.

  • Seite 16: Innenansicht Des Computers

    GUID-448B3EEF-B478-4D2D-A745-D7DA94EB263E Innenansicht des Computers Gehäuselüfter Speichermodul Optisches Laufwerk Netzteil Frontverkleidung Grafikkarte Systemplatine Prozessorlüfter und Kühlkörperbaugruppe...

  • Seite 17: Komponenten Der Systemplatine

    GUID-09138897-CBE9-49C8-B4BA-9882357209CF Komponenten der Systemplatine Netzanschluss der Systemplatine USB 2 (F_SSUSB2) (ATX_POWER) USB 1 (F_SSUSB1) SATA 6 Gbit/s für Festplatte (SATA 1) SATA 6 Gbit/s für optisches SATA 6 Gbit/s Laufwerksanschluss Laufwerk (SATA 2) (SATA 3) SATA 6 Gbit/s Laufwerksanschluss SSD-Steckplatz (M.2-SSD) (SATA 4)
  • Seite 18 vordere E/A-Leiste (F_PANEL) Anschluss für Medienkartenlesegerät (CARD_READER) CMOS-Reset-Jumper (CMOS Kennwort-Reset-Jumper JUMPER) (PASSWORD JUMPER) PCI-Express x16-Kartensteckplatz PCI-Express x1-Kartensteckplätze (SLOT1) (SLOT 2 und SLOT 3) PCI-Express x4-Kartensteckplatz Audioanschluss auf der Vorderseite (SLOT 4) (F_audio) Wireless-Kartensteckplatz (M. CPU-Netzkabel (ATX_CPU) 2_SLOT1) Anschluss für Gehäuselüfter Prozessorsockel (TOP_FAN) Freigaberiegel des Prozessors...

  • Seite 19: Entfernen Der Rechten Abdeckung

    Abschluss der Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. GUID-EDCF1D0A-9913-4F7C-B653-5FE8FC6F3908 Vorgehensweise Bringen Sie den Computer in eine aufrechte Position. Ziehen Sie am Freigabehebel der rechten Abdeckung.
  • Seite 20 Entfernen Sie die rechte Abdeckung vom Gehäuse. Abbildung 1. Entfernen der rechten Abdeckung Freigabehebel der rechten Gehäuse Abdeckung Rechte Abdeckung...

  • Seite 21: Anbringen Der Rechten Abdeckung

    Bevor Sie im Inneren Ihres Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance.

  • Seite 22: Vorgehensweise

    GUID-D9051F2F-09D0-4AEC-8F3C-D6B5EA9F14D1 Vorgehensweise Richten Sie die Laschen auf der rechten Abdeckung an den Schlitzen am Gehäuse aus und lassen Sie die Abdeckung einrasten, bis sie festsitzt. Abbildung 2. Ersetzen der rechten Abdeckung Aussparungen Laschen Gehäuse Rechte Abdeckung...

  • Seite 23: Entfernen Der Oberen Abdeckung

    Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. GUID-D6090253-6EAF-4672-A7FA-5772B9885A3E Voraussetzungen Entfernen Sie die rechte Abdeckung.
  • Seite 24 Heben Sie die Abdeckung von der hinteren Ecke an, und nehmen Sie die obere Abdeckung vom Gehäuse ab. Abbildung 3. Entfernen der oberen Abdeckung Obere Abdeckung Gehäuse...

  • Seite 25: Auswechseln Der Oberen Abdeckung

    Abschluss der Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. GUID-20FD4DCE-22FD-4D36-A59C-804C06543E0B Vorgehensweise Richten Sie die Laschen auf der oberen Abdeckung an den Steckplätzen der Abdeckplatte aus, und drücken Sie die obere Abdeckung, bis sie einrastet.

  • Seite 26: Entfernen Der Unteren Abdeckung

    Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. GUID-D6090253-6EAF-4672-A7FA-5772B9885A3E Voraussetzungen Entfernen Sie die rechte Abdeckung.
  • Seite 27 Hebeln und nehmen Sie die untere Abdeckung vom Gehäuse. Abbildung 4. Entfernen der unteren Abdeckung Untere Abdeckung Gehäuse...

  • Seite 28: Anbringen Der Unteren Abdeckung

    Abschluss der Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. GUID-D7BC349D-87D5-4DC0-959A-8DDC3020128C Vorgehensweise Richten Sie die Laschen auf der unteren Abdeckung an den Steckplätzen der Bodenplatte aus, und lassen Sie die untere Abdeckung einrasten.

  • Seite 29: Entfernen Der Frontverkleidung

    Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. GUID-C1517B50-8FDB-4047-95EA-B96A9ADF371E Voraussetzungen Entfernen Sie die rechte Abdeckung.

  • Seite 30: Vorgehensweise

    GUID-6606D9B7-C45A-46C7-AD35-C782735B4DD4 Vorgehensweise Heben Sie die Blende des optischen Laufwerks vom optischen Laufwerk ab. Abbildung 5. Entfernen der Blende des optischen Laufwerks Blende des optischen Frontverkleidung Laufwerks Lösen Sie die Halterungen der Frontverkleidung von oben angefangen einzeln und der Reihe nach, indem Sie sie von der Vorderseite des Gehäuses weg bewegen.
  • Seite 31 Drehen und ziehen Sie die Frontverkleidung von der Vorderseite des Gehäuses weg, um diese zu lösen. Abbildung 6. Entfernen der Frontverkleidung Halterungen der Frontverkleidung Frontverkleidung Vorderseite des Gehäuses...

  • Seite 32: Wiederanbringen Der Frontverkleidung

    Computers die Anweisungen unter. nach Abschluss der Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. GUID-56C3CE8A-62CC-48B1-A307-6381B7867E44 Vorgehensweise Richten Sie die Laschen an der Frontverkleidung an den Aussparungen am Gehäuse aus.

  • Seite 33: Entfernen Des Primären Festplattenlaufwerks

    Abschluss der Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. VORSICHT: Festplattenlaufwerke sind äußerst empfindlich. Handhaben Sie das Festplattenlaufwerk mit Vorsicht. VORSICHT: Um Datenverlust zu vermeiden, entfernen Sie das Festplattenlaufwerk nicht, während sich der Computer im...
  • Seite 34 Drücken Sie auf die Freigabelaschen am Laufwerkträger und ziehen Sie den Laufwerkträger aus dem Laufwerksgehäuse heraus. Abbildung 7. Entfernen der Festplattenbaugruppe Datenkabel Stromkabel Laufwerksgehäuse Sperrklinken Laufwerksträger Heben Sie den Laufwerkträger an, um die Laschen am Träger aus den Steckplätzen an der Festplatte zu lösen.
  • Seite 35 Heben Sie die Festplatte vom Laufwerkträger ab. ANMERKUNG: Merken Sie sich die Ausrichtung der Festplatte, um sie wieder korrekt einsetzen zu können. Abbildung 8. Entfernen der Festplatte aus der Halterung Festplattenlaufwerk Laufwerksträger Laschen...

  • Seite 36: Auswechseln Des Primären Festplattenlaufwerks

    Computers die Anweisungen unter. nach Abschluss der Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. VORSICHT: Festplattenlaufwerke sind äußerst empfindlich. Handhaben Sie das Festplattenlaufwerk mit Vorsicht. GUID-72A6FE31-4285-491F-A242-8E71FDEAAD14 Vorgehensweise (mit Halterungen) Setzen Sie das Festplattenlaufwerk in den Laufwerksträger ein und richten Sie...

  • Seite 37: Entfernen Des Primären Festplattenlaufwerks

    Abschluss der Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. VORSICHT: Festplattenlaufwerke sind äußerst empfindlich. Handhaben Sie das Festplattenlaufwerk mit Vorsicht. VORSICHT: Um Datenverlust zu vermeiden, entfernen Sie das Festplattenlaufwerk nicht, während sich der Computer im...
  • Seite 38 Entfernen Sie die Schrauben, mit denen das Laufwerksgehäuse am Systemgehäuse befestigt ist. Abbildung 9. Trennen von Kabeln Schrauben Nr. 6 - 32 x 1/4 Zoll Festplattenlaufwerk Laufwerksgehäuse Datenkabel Stromkabel...
  • Seite 39 Heben Sie das Laufwerksgehäuse aus dem Systemgehäuse heraus. Abbildung 10. Entfernen des Laufwerksgehäuses Laufwerksgehäuse Lasche Festplattenbaugruppe Entfernen Sie die Schrauben, mit denen die Festplatte am Laufwerksgehäuse befestigt ist.
  • Seite 40 Heben Sie die Festplatte aus dem Laufwerksgehäuse heraus. ANMERKUNG: Merken Sie sich die Ausrichtung der Festplatte, um sie wieder korrekt einsetzen zu können. Abbildung 11. Entfernen der Festplatte aus der Halterung #6-32 X 1/4 Zoll-Schrauben Festplattenlaufwerk Laufwerksgehäuse...

  • Seite 41: Auswechseln Des Primären Festplattenlaufwerks

    Computers die Anweisungen unter. nach Abschluss der Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. VORSICHT: Festplattenlaufwerke sind äußerst empfindlich. Handhaben Sie das Festplattenlaufwerk mit Vorsicht. GUID-5F95CF58-74DB-4DE5-9E4C-B3924638380E Vorgehensweise Setzen Sie die Festplatte in das Laufwerksgehäuse.

  • Seite 42: Voraussetzungen Nach Der Arbeit Am Computer

    GUID-D64D31F4-66C5-46A8-A059-0B0B3626DF49 Voraussetzungen nach der Arbeit am Computer Bringen Sie die rechte Abdeckung wieder an.

  • Seite 43: Entfernen Des Sekundären Festplattenlaufwerks

    Abschluss der Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. VORSICHT: Festplattenlaufwerke sind äußerst empfindlich. Handhaben Sie das Festplattenlaufwerk mit Vorsicht. VORSICHT: Um Datenverlust zu vermeiden, entfernen Sie das Festplattenlaufwerk nicht, während sich der Computer im...
  • Seite 44 Entfernen Sie die Schrauben, mit denen das Laufwerksgehäuse am Systemgehäuse befestigt ist. #6-32 X 1/4 Zoll-Schrauben Festplattenlaufwerk Laufwerksgehäuse Stromkabel Datenkabel...
  • Seite 45 Heben Sie das Laufwerksgehäuse aus dem Systemgehäuse heraus. Festplattenlaufwerk Laufwerksgehäuse Entfernen Sie die Schrauben, mit denen die Festplatte am Laufwerksgehäuse befestigt ist.
  • Seite 46 Heben Sie die Festplatte aus dem Laufwerksgehäuse heraus. ANMERKUNG: Notieren Sie sich die Ausrichtung des Festplattenlaufwerks, so dass Sie es korrekt wieder einsetzen können. #6-32 X 1/4 Zoll-Schrauben Festplattenlaufwerk Laufwerksgehäuse...

  • Seite 47: Entfernen Des Sekundären Festplattenlaufwerks

    Abschluss der Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. VORSICHT: Festplattenlaufwerke sind äußerst empfindlich. Handhaben Sie das Festplattenlaufwerk mit Vorsicht. GUID-D64D31F4-66C5-46A8-A059-0B0B3626DF49 Voraussetzungen nach der Arbeit am...

  • Seite 48: Entfernen Des Ssd-Laufwerks

    Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. VORSICHT: Solid-State-Festplatten sind leicht zerbrechlich. Handhaben Sie die Solid-State-Festplatte darum mit Vorsicht. VORSICHT: Um Datenverlust zu vermeiden, entfernen Sie das Solid-State- Laufwerk nicht, während sich der Computer im Energiesparmodus befindet...
  • Seite 49 Schieben und heben Sie das SSD-Laufwerk von der Systemplatine ab. Weitere Informationen finden Sie unter „Komponenten der Systemplatine“. Abbildung 12. Entfernen des SSD-Laufwerks SSD-Laufwerk SSD-Steckplatz Systemplatine Schraube M2x2.5...

  • Seite 50: Wiedereinbauen Des Ssd-Laufwerks

    Computers die Anweisungen unter. nach Abschluss der Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. VORSICHT: Solid-State-Festplatten sind leicht zerbrechlich. Handhaben Sie die Solid-State-Festplatte darum mit Vorsicht. GUID-3817BDD4-E065-4B7C-B93F-2A9B2CFFB72B Vorgehensweise Richten Sie die Kerbe auf dem SSD-Laufwerk an der Lasche am SSD-Steckplatz aus.
  • Seite 51 Bringen Sie die Schraube wieder an, mit denen das SSD-Laufwerk an der Systemplatine befestigt ist. Abbildung 13. Wiedereinbauen des SSD-Laufwerks Lasche Kerbe SSD-Steckplatz SSD-Laufwerk Systemplatine M2 x 2,5 mm-Schraube...

  • Seite 52: Voraussetzungen Nach Der Arbeit Am Computer

    GUID-FE898C86-E075-42D9-AAE9-DA973048FC74 Voraussetzungen nach der Arbeit am Computer Bringen Sie die Grafikkarte mit voller Baulänge wieder an (falls installiert). Bringen Sie die rechte Abdeckung wieder an.

  • Seite 53: Entfernen Des Netzteils

    Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. GUID-AA84DB97-E4BF-4D29-8FB7-2EB35ED08CFF Voraussetzungen Entfernen Sie die rechte Abdeckung.
  • Seite 54 Drehen Sie die Netzteileinheit vom Gehäuse weg. Abbildung 14. Drehen der Netzteileinheit Freigaberiegel der Netzteil Netzteileinheit (2) Gehäuse Netzteilgehäuse Trennen Sie die Stromkabel für CPU und Systemplatine von der Systemplatine und das Stromkabel des optischen Laufwerks vom optischen Laufwerk. Weitere Informationen finden Sie unter „Komponenten der Systemplatine“.
  • Seite 55 Entfernen Sie das Netzkabel der Systemplatine von der Kabelführung am Gehäuse. Abbildung 15. Trennen von Kabeln Stromversorgungskabel des Kabelführung optischen Laufwerks GPU-Netzkabel Systemplatine Netzkabel der Systemplatine Drehen Sie die Netzteileinheit in Richtung des Gehäuses. Trennen Sie das Stromkabel der Festplatte. ANMERKUNG: Je nach der Anzahl der installierten Festplatten können bis zu drei Festplatten-Netzkabel vorhanden sein.
  • Seite 56 Entfernen Sie die Schrauben, mit denen die Netzteilhalterung am Gehäuse befestigt ist. Entfernen Sie die Schrauben, mit denen das Netzteil am Gehäuse befestigt ist. 10 Heben Sie die Netzteilhalterung aus dem Gehäuse. Heben Sie das Netzteil aus dem Gehäuse. Abbildung 16. Entfernen des Netzteils Schrauben Nr.

  • Seite 57: Wiedereinbauen Des Netzteils

    Abschluss der Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. GUID-0D86F51D-F211-4C35-96CB-E9313ADEFDA8 Vorgehensweise Setzen Sie das Netzteil in das Netzteilgehäuse ein. Bringen Sie die Schrauben wieder an, mit denen das Netzteil am Netzteilgehäuse befestigt wird.

  • Seite 58: Voraussetzungen Nach Der Arbeit Am Computer

    GUID-7FD5A030-F5ED-4A45-AEAC-6DCD2E555AC2 Voraussetzungen nach der Arbeit am Computer Bringen Sie die rechte Abdeckung wieder an.

  • Seite 59: Entfernen Der Knopfzellenbatterie

    Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. VORSICHT: Durch das Entfernen der Knopfzellenbatterie wird das BIOS auf die Standardeinstellungen zurückgesetzt. Daher sollten Sie vor dem Entfernen der Knopfzellenbatterie die BIOS-Einstellungen notieren.
  • Seite 60 Heben Sie die Knopfzellenbatterie aus ihrer Halterung heraus. Abbildung 17. Entfernen der Knopfzellenbatterie Kunststoffstift Knopfzellenbatterie Knopfzellenbatterie-Halterung Batterie-Freigabehebel...

  • Seite 61: Wiedereinbauen Der Knopfzellenbatterie

    Abschluss der Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. GUID-A74CC6EE-4F64-49B7-A9E7-79E38AD015D8 Vorgehensweise Setzen Sie die Knopfzellenbatterie mit dem positiven Pol nach oben in den Batteriesockel ein, und drücken Sie die Batterie in Position.

  • Seite 62: Entfernen Des Gehäuselüfters

    Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. GUID-3DF715A5-7D2F-482F-AD0F-237354999DC7 Voraussetzungen Entfernen Sie die rechte Abdeckung.
  • Seite 63 Heben Sie die Gehäuselüfter-Baugruppe aus dem Gehäuse. Abbildung 18. Entfernen des Gehäuselüfters Kabelführung Lüfterhalterung Schraube Nr. 6 - 32 x 1/4 Zoll Gehäuse Gehäuselüfterkabel Systemplatine Gehäuselüfter Drücken Sie die Gummidichtungen durch die Öffnungen an den Ecken des Lüfters, um den Gehäuselüfter von der Halterung zu lösen.
  • Seite 64 Heben Sie den Gehäuselüfter von der Lüfterhalterung ab. Abbildung 19. Entfernen des Gehäuselüfters Lüfterhalterung Gehäuselüfter...

  • Seite 65: Wiedereinbauen Des Gehäuselüfters

    Computers die Anweisungen unter. nach Abschluss der Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. GUID-0F79EBD5-BE13-4995-AC99-7B0D1F931B0F Vorgehensweise Richten Sie die Bohrungen auf dem Gehäuselüfter an den Gummidichtungen der Lüfterhalterung aus.

  • Seite 66: Voraussetzungen Nach Der Arbeit Am Computer

    Verbinden Sie das Gehäuselüfterkabel mit der Systemplatine. Weitere Informationen finden Sie unter „Komponenten der Systemplatine“. GUID-5EEC3ED6-B8B5-4C73-9E03-FBDC7B722C1B Voraussetzungen nach der Arbeit am Computer Ersetzen Sie das Gebläse und die Kühlkörperbaugruppe. (falls installiert) Folgen Sie den Anweisungen von Schritt 9 bis 10 unter „Austauschen des Netzteils”.

  • Seite 67: Entfernen Der Grafikkarte

    Abschluss der Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. GUID-5DB1479A-F84A-447F-85BE-181D9381E07E Voraussetzungen ANMERKUNG: Im Lieferumfang Ihres Computers befindet sich eine Grafikkarte oder eine Grafikkarte mit voller Baulänge.
  • Seite 68 Drücken Sie die Halterung am PCIe-Steckplatz von der Grafikkarte weg, fassen Sie die Karte an der oberen Ecke an und lösen Sie sie aus dem Steckplatz. Abbildung 20. Entfernen der Grafikkarte Halterung Systemplatine Grafikkartensteckplatz Grafikkarte...

  • Seite 69: Wiedereinsetzen Der Grafikkarte

    Computers die Anweisungen unter. nach Abschluss der Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. GUID-813C4CE2-B2A6-44CA-90ED-D1275D3D233E Vorgehensweise Machen Sie den PCI-Express x16-Kartensteckplatz auf der Systemplatine ausfindig.

  • Seite 70: Entfernen Der Grafikkarten Mit Voller Baulänge

    Abschluss der Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. GUID-5DB1479A-F84A-447F-85BE-181D9381E07E Voraussetzungen ANMERKUNG: Im Lieferumfang Ihres Computers befindet sich eine Grafikkarte oder eine Grafikkarte mit voller Baulänge.

  • Seite 71: Vorgehensweise

    GUID-F7852DD2-D79C-4A52-BC58-49D87A18561E Vorgehensweise Heben Sie die Grafikkartenhalterung an, um sie aus dem Gehäuse zu lösen. Abbildung 21. Entfernen der Grafikkartenhalterung Grafikkartenhalterung Gehäuse Drücken Sie auf die Freigabeklammer an den Stromkabelanschlüssen und trennen Sie die Stromkabel von der Grafikkarte.
  • Seite 72 Drücken Sie die Halterung am PCIe-Steckplatz von der Grafikkarte weg, fassen Sie die Karte an der oberen Ecke an und lösen Sie sie aus dem Steckplatz. Abbildung 22. Entfernen des Netzkabels Stromkabel Freigabeklammern (2) Grafikkarte Halterung...

  • Seite 73: Austauschen Der Grafikkarten Mit Voller Baulänge

    Abschluss der Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. GUID-95BD54D7-64A0-4689-9E41-4EA0B98930C8 Vorgehensweise Richten Sie die Grafikkarte mit voller Baulänge an dem Steckplatz auf der Systemplatine aus.

  • Seite 74: Entfernen Der Speichermodule

    Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. GUID-77D5604C-2282-4545-9E08-4BD1C7A34E3A Voraussetzungen Entfernen Sie die rechte Abdeckung.
  • Seite 75 Erfassen Sie das Speichermodul neben der Sicherungsklammer und lösen Sie es vorsichtig aus dem Speichermodulsteckplatz. VORSICHT: Falls sich das Speichermodul nur schwer entnehmen lässt, bewegen Sie es leicht hin und her, um es aus dem Steckplatz zu lösen. ANMERKUNG: Wiederholen Sie die Schritte 2 bis 3, um weitere im Computer installierte Speichermodule zu entfernen.

  • Seite 76: Wiedereinbauen Der Speichermodule

    Abschluss der Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. GUID-5AA5F641-9F93-40C1-8F94-FE08CE3757FC Procedure Align the notch on the memory module with the tab on the memory-module slot.
  • Seite 77 Insert the memory module into the memory-module slot, and press the memory module straight until it snaps into position and the securing clips lock in place. NOTE: If you do not hear the click, remove the memory module and reinstall it. Figure 24.

  • Seite 78: Voraussetzungen Nach Der Arbeit Am Computer

    NOTE: Use slots DIMM1 and DIMM3 if you need to use two memory modules. For more information, see System-board components. The following table lists the available memory configuration matrix: Table 2. Memory configuration matrix Slot Configuration DIMM1 DIMM2 DIMM3 DIMM4 8 GB 4 GB 4 GB...

  • Seite 79: Entfernen Des Optischen Laufwerks

    Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. GUID-1A0717A4-7D42-47E0-8172-67A5551492F3 Voraussetzungen Entfernen Sie die rechte Abdeckung.
  • Seite 80 Ziehen Sie das optische Laufwerk an der Vorderseite des Computers heraus. Abbildung 25. Entfernen des optischen Laufwerks Stromkabel Datenkabel Optisches Laufwerk Gehäuse des optischen Laufwerks Freigabelasche...
  • Seite 81 Ziehen Sie das optische Laufwerk an der Vorderseite des Computers heraus. Abbildung 26. Entfernen des optischen Laufwerks Blende des optischen Optisches Laufwerk Laufwerks Frontverkleidung...
  • Seite 82 Drehen Sie die Schraube heraus, mit der die Halterung des optischen Laufwerks am optischen Laufwerk befestigt ist. Abbildung 27. Entfernen des optischen Laufwerks Schraube M2x2.5 Halterung des optischen Laufwerks Optisches Laufwerk...

  • Seite 83: Austauschen Des Optischen Laufwerks

    Abschluss der Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. GUID-286CF8B3-9C72-4070-A66B-067602DCAE83 Vorgehensweise Richten Sie die Schraubenbohrung in der Halterung für das optische Laufwerk mit der Schraubenbohrung des optischen Laufwerks aus.

  • Seite 84: Entfernen Des Betriebsschaltermoduls

    Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. GUID-4F7714FD-DDD5-408F-AC30-5B4E7C7C0FF4 Voraussetzungen Entfernen Sie die rechte Abdeckung.
  • Seite 85 Entfernen Sie das Kabel aus der Aussparung auf der Oberseite des Gehäuses. Abbildung 28. Trennen des Kabel des Betriebsschaltermoduls Systemplatine Gehäuse Kabelführung Schraube Nr. 6 - 32 x 1/4 Zoll Betriebsschaltermodul Kabel des Betriebsschaltermoduls...

  • Seite 86: Austauschen Des Betriebsschaltermoduls

    Abschluss der Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. GUID-C74A0244-4BF2-446E-89D8-13E5F748FB9D Vorgehensweise Führen Sie das Kabel durch die Aussparung auf der Oberseite des Gehäuses. Richten Sie die Schraubenbohrung des Betriebsschaltermoduls an der Schraubenbohrung am Gehäuse aus.
  • Seite 87 Bringen Sie die rechte Abdeckung wieder an.

  • Seite 88: Entfernen Der Oberen E/A-Leiste

    Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. GUID-A465C1B3-F96B-4F75-8D60-58E34ABC3EDE Voraussetzungen Entfernen Sie die rechte Abdeckung.
  • Seite 89 Entfernen Sie die Kabel durch die Aussparung auf der Oberseite des Gehäuses. Abbildung 29. Trennen der Kabel Kabel der E/A-Leiste (2) Kabelführung Gehäuse Halterung der oberen E/A- Leiste Entfernen Sie die Schrauben, mit denen die obere E/A-Leiste am Gehäuse befestigt ist.
  • Seite 90 Heben Sie die Halterung der oberen E/A-Leiste aus dem Gehäuse. Abbildung 30. Entfernen der USB-Leiste Nr. 6 - 32 x 1/4 Zoll (4) Halterung der oberen E/A- Leiste Gehäuse...

  • Seite 91: Auswechseln Der Oberen E/A-Leiste

    Computers die Anweisungen unter. nach Abschluss der Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. GUID-13C9A55E-7036-4903-B68B-A2BD8A972457 Vorgehensweise Richten Sie die Schraubenbohrungen der oberen E/A-Leiste an den Schraubenbohrungen am Gehäuse aus.
  • Seite 92 Bringen Sie die rechte Abdeckung wieder an.

  • Seite 93: Entfernen Des Lüfters Und Der Kühlkörperbaugruppe

    Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. WARNUNG: Der Kühlkörper kann im normalen Betrieb heiß werden. Lassen Sie den Kühlkörper ausreichend abkühlen, bevor Sie ihn berühren. VORSICHT: Um eine maximale Kühlleistung für den Prozessor sicherzustellen, vermeiden Sie jede Berührung der Wärmeleitbereiche auf...
  • Seite 94 Heben Sie den Lüfter von der Kühlkörperbaugruppe ab und legen Sie ihn zur Seite. Abbildung 31. Entfernen des Gebläses Schrauben Nr. 6 - 32 x 1/4 Zoll Lüfter Lösen Sie die unverlierbaren Schrauben, mit denen die Kühlkörper-Baugruppe an der Systemplatine befestigt wird. Gehen Sie dabei nicht der Reihe nach vor.
  • Seite 95 Lösen Sie die Kühlkörperanordnung von der Systemplatine. Abbildung 32. Entfernen der unverlierbaren Schrauben Kühlkörperbaugruppe Unverlierbare Schrauben (4) Systemplatine...
  • Seite 96 Trennen Sie das Lüfterkabel von der Systemplatine. Weitere Informationen finden Sie unter „Komponenten der Systemplatine“. Abbildung 33. Entfernen des Gebläsekabels Systemplatine Lüfterkabel Lüfter...

  • Seite 97: Austauschen Des Lüfters Und Der Kühlkörperbaugruppe

    Abschluss der Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. GUID-95674D49-F623-4DDC-8C32-B028BEE6B2C6 Vorgehensweise VORSICHT: Falls entweder der Prozessor oder der Kühlkörper ersetzt wird, verwenden Sie die im Einbausatz enthaltene Wärmeleitpaste, um sicherzustellen, dass die erforderliche Wärmeleitfähigkeit erreicht wird.

  • Seite 98: Voraussetzungen Nach Der Arbeit Am Computer

    Bringen Sie die Schrauben wieder an, mit denen der Lüfter an der Kühlkörperbaugruppe befestigt wird. GUID-36D1D9F7-BEFF-467E-8C1D-633BFF20E7F2 Voraussetzungen nach der Arbeit am Computer Folgen Sie den Anweisungen von Schritt 9 bis 10 unter „Austauschen des Netzteils”. Bringen Sie die rechte Abdeckung wieder an.

  • Seite 99: Entfernen Des Prozessorlüfters Und Der Kühlkörperbaugruppe

    Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. WARNUNG: Der Kühlkörper kann im normalen Betrieb heiß werden. Lassen Sie den Kühlkörper ausreichend abkühlen, bevor Sie ihn berühren. VORSICHT: Um eine maximale Kühlleistung für den Prozessor sicherzustellen, vermeiden Sie jede Berührung der Wärmeleitbereiche auf...
  • Seite 100 Heben Sie den Prozessorlüfter und die Kühlkörperbaugruppe aus der Systemplatine heraus. Abbildung 34. Entfernen von Prozessorlüfter und Kühlkörper Prozessorlüfterkabel Unverlierbare Schrauben (4) Prozessorlüfter und Systemplatine Kühlkörperbaugruppe...

  • Seite 101: Wiedereinbauen Des Prozessorlüfters Und Der Kühlkörperbaugruppe

    Abschluss der Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. GUID-751E9076-6CE9-4899-9359-8002E8147C25 Vorgehensweise VORSICHT: Falls entweder der Prozessor oder der Kühlkörper ersetzt wird, verwenden Sie die im Einbausatz enthaltene Wärmeleitpaste, um sicherzustellen, dass die erforderliche Wärmeleitfähigkeit erreicht wird.

  • Seite 102: Voraussetzungen Nach Der Arbeit Am Computer

    GUID-36D1D9F7-BEFF-467E-8C1D-633BFF20E7F2 Voraussetzungen nach der Arbeit am Computer Folgen Sie den Anweisungen von Schritt 9 bis 10 unter „Austauschen des Netzteils”. Bringen Sie die rechte Abdeckung wieder an.

  • Seite 103: Entfernen Des Prozessors

    Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. GUID-F65793FF-7C32-4390-8095-F55C338FCEAF Voraussetzungen Entfernen Sie die rechte Abdeckung.
  • Seite 104 Heben Sie den Prozessor vorsichtig an und entfernen Sie ihn aus dem Prozessorsockel. Abbildung 35. Entfernen des Prozessors Freigabehebel des Prozessors Halterung Prozessorabdeckung Prozessorsockel Prozessor...

  • Seite 105: Wiedereinbauen Des Prozessors

    Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. VORSICHT: Wenn eine der Prozessor oder der Kühlkörper ersetzt werden, verwenden Sie das im Kit enthaltene Wärmeleitpad, um die Wärmeleitfähigkeit sicherzustellen.
  • Seite 106 Schwenken Sie den Entriegelungshebel nach unten und bewegen Sie ihn unter die Halterung der Prozessorabdeckung. Abbildung 36. Ersetzen des Prozessors Prozessorsockel Prozessor Halterung Prozessorabdeckung Freigabehebel...

  • Seite 107: Voraussetzungen Nach Der Arbeit Am Computer

    GUID-2C656E69-C841-4EBB-AB2E-327F7E009A5D Voraussetzungen nach der Arbeit am Computer Ersetzen Sie das Gebläse und die Kühlkörper-Baugruppe. (falls installiert) Bauen Sie den Prozessorlüfter und die Kühlkörperanordnung wieder ein. Folgen Sie den Anweisungen von Schritt 9 bis 10 unter „Austauschen des Netzteils”. Bringen Sie die rechte Abdeckung wieder an.

  • Seite 108: Entfernen Der Wireless-Karte

    Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. GUID-C129B96C-AC90-42AC-A2D9-9A93E217CBDC Voraussetzungen Entfernen Sie die rechte Abdeckung.
  • Seite 109 Schieben und heben Sie die Wireless-Karte von der Systemplatine ab. Abbildung 37. Entfernen der Wireless-Karte Schraube M2x2.5 Wireless-Kartenhalterung Antennenkabel (2) Systemplatine Wireless-Kartensteckplatz Wireless-Karte...

  • Seite 110: Wiedereinbauen Der Wireless-Karte

    Computers die Anweisungen unter. nach Abschluss der Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. GUID-6114769B-9672-45E2-A004-AC48F46AFF62 Vorgehensweise VORSICHT: Um eine Beschädigung der Wireless-Karte zu vermeiden, legen Sie keine Kabel darunter.

  • Seite 111: Voraussetzungen Nach Der Arbeit Am Computer

    Setzen Sie die Schraube wieder ein, mit der die Wireless-Kartenhalterung an der Wireless-Karte und an der Systemplatine befestigt wird. Abbildung 38. Wiedereinbauen der Wireless-Karte Wireless-Karte Kerbe (2) Lasche Systemplatine Wireless-Kartensteckplatz Wireless-Kartenhalterung Antennenkabel Schraube M2x2.5 GUID-11DF686D-7A7C-4E8B-80F9-DF77920B6A48 Voraussetzungen nach der Arbeit am Computer Folgen Sie den Anweisungen von Schritt 9 bis 10 unter „Austauschen des...

  • Seite 112: Entfernen Der Antenne

    Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. GUID-220584F1-4FA5-4ED9-89CD-63302F87D754 Voraussetzungen Entfernen Sie die rechte Abdeckung.
  • Seite 113 Notieren Sie sich die Antennenkabelführung und entfernen Sie die Antennenkabel aus den Kabelführungen am Gehäuse. Abbildung 39. Trennen Sie die Antennenkabel. Antennenkabel Sicherungsklammer Gehäuse Kabelführung...
  • Seite 114 Hebeln Sie mithilfe eines Kunststoffstifts die Antenne aus dem Gehäuse. Abbildung 40. Entfernen der Antenne Kunststoffstift Antenne (2) Kabelführung Gehäuse Antennenkabel...

  • Seite 115: Auswechseln Der Antenne

    Abschluss der Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. GUID-29923864-FB0D-4C56-88BD-DB3B55F8C398 Vorgehensweise Bringen Sie die Antenne am Gehäuse an. Führen Sie die Antennenkabel durch die Aussparung auf der Oberseite des Gehäuses.

  • Seite 116: Entfernen Der Systemplatine

    Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. ANMERKUNG: Die Service-Tag-Nummer Ihres Computers befindet sich auf der Systemplatine. Sie müssen die Service-Tag-Nummer nach dem Wiedereinbauen der Systemplatine im System-Setup eingeben.

  • Seite 117: Vorgehensweise

    Entfernen Sie den Prozessor. GUID-F527BCF0-396E-4586-B463-C67A2A26E5F2 Vorgehensweise Trennen Sie alle angeschlossenen Kabel von der Systemplatine. Weitere Informationen finden Sie unter „Komponenten der Systemplatine“. Notieren Sie sich die Verlegung der Kabel und entfernen Sie die Kabel aus den Kabelführungen. Entfernen Sie die Schrauben, mit denen die Systemplatine am Gehäuse befestigt ist.
  • Seite 118 Heben Sie die Systemplatine schräg an und nehmen Sie sie aus dem Computer. Abbildung 41. Entfernen der Systemplatine Systemplatine Schrauben Nr. 6 - 32 x 1/4 Zoll (8) Gehäuse...

  • Seite 119: Wiedereinbauen Der Systemplatine

    Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. ANMERKUNG: Die Service-Tag-Nummer Ihres Computers befindet sich auf der Systemplatine. Sie müssen die Service-Tag-Nummer nach dem Wiedereinbauen der Systemplatine im System-Setup eingeben.

  • Seite 120: Voraussetzungen Nach Der Arbeit Am Computer

    GUID-B2E13F0B-7D03-4F07-B2F8-CC52BAB5ADBF Voraussetzungen nach der Arbeit am Computer Bauen Sie den Prozessor ein. Bauen Sie den Prozessorlüfter und die Kühlkörperbaugruppe wieder ein. Setzen Sie die Wireless-Karte wieder ein. Bauen Sie das Solid-State-Laufwerk wieder ein. Setzen Sie die Grafikkarte wieder ein. Setzen Sie die Speichermodule wieder ein.

  • Seite 121: Aktualisieren Des Bios

    Sie müssen evtl. das BIOS aktualisieren, wenn eine Aktualisierung verfügbar ist oder die Systemplatine ausgetauscht wurde. So aktualisieren Sie das BIOS: Schalten Sie den Computer ein. Rufen Sie die Website www.dell.com/support auf. Klicken Sie auf Produktsupport, geben Sie die Service-Tag-Nummer Ihres Computers ein und klicken Sie auf Submit (Senden).

  • Seite 122: Bios-Setup-Programm

    GUID-7C4079DF-9FF4-48AC-A162-4A939A8B2557 BIOS-Setup-Programm GUID-E8E05C46-BC9D-4CF1-AC84-34B87FDCCFB7 BIOS-Übersicht VORSICHT: Die Einstellungen im BIOS-Setup-Programm sollten nur von Computerexperten geändert werden. Bestimmte Änderungen können dazu führen, dass der Computer nicht mehr ordnungsgemäß funktioniert. ANMERKUNG: Bevor Sie Änderungen am BIOS-Setup-Programms vornehmen, sollten Sie die Informationen des BIOS-Setup-Bildschirms notieren, um gegebenenfalls später darauf zurückgreifen zu können.

  • Seite 123: System-Setup-Optionen

    Während des POST-Vorgangs wird das DELL Logo sowie eine Aufforderung zum Drücken der Taste F2 angezeigt. Drücken Sie dann sofort die F2-Taste. ANMERKUNG: Die Aufforderung zum Drücken der Taste F2 bedeutet, dass die Tastatur initialisiert ist. Diese Eingabeaufforderung ist unter Umständen nur kurz zu sehen.
  • Seite 124 Main (Haupteinstellungen) Memory Information (Speicherinformationen) System Memory Zeigt den installierten Gesamtspeicher des Computers an. Memory Speed Zeigt die Speichertaktrate an. CPU-Informationen Processor Type Zeigt den Prozessortyp an. Processor ID Zeigt den ID-Code des Prozessors an. CPU Speed Zeigt die Taktrate des Prozessors an. Cache L1 Zeigt die Größe des Prozessor-L1- Caches an.
  • Seite 125 „Erweitert“ VT for Direct I/O Ermöglicht das Aktivieren oder Deaktivieren der Funktion der Intel- Virtualisierungstechnologie für direkte E/A. SATA Operation Ermöglicht die Konfiguration des Betriebsmodus des integrierten SATA- Festplatten-Controllers. Intel Ready Mode Technology Ermöglicht das Aktivieren oder Deaktivieren der Intel Bereitschaftsmodus-Technologie.
  • Seite 126 „Erweitert“ Deep Sleep Control Ermöglicht die Festlegung der Steuerung, wenn Deep Sleep aktiviert ist. USB Wake Support (S3) Ermöglicht das Aktivieren des Computers aus dem Standby-Modus durch USB- Geräte. USB PowerShare (S4/S5) Ermöglicht das Laden externer Geräte. USB PowerShare Wake Support Ermöglicht das Aktivieren des Computers (S4/S5) aus dem S4/S5-Modus durch USB-...
  • Seite 127 „Erweitert“ den Flex-Multiplikator und die Spannung in einer Turbo Modus-Umgebung anzupassen. Core Ratio Limit Override Ermöglicht die Festlegung der Begrenzung des CPU-Multiplikators. Single Core Ermöglicht die Auswahl einzelner oder mehrerer Prozessorkerne. Core Voltage Mode Ermöglicht die Auswahl des Spannungsmodus (Adaptive und Override).
  • Seite 128 Tabelle 7. System setup options—Boot menu Boot (Starten) Boot List Option Zeigt die verfügbaren Startgeräte an. File Browser Add Boot Option Ermöglicht das Festlegen des Pfades in der Liste der Startoptionen. File Browser Del Boot Option Ermöglicht das Löschen des Pfades in der Liste der Startoptionen.

  • Seite 129: Löschen Vergessener Kennwörter

    Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. GUID-88654284-1361-444A-A490-3B611990497A Voraussetzungen Entfernen Sie die rechte Abdeckung.
  • Seite 130 Entfernen Sie den Jumper-Stecker von den Kennwort-Jumper-Stiften. Abbildung 42. Entfernen des Jumper-Steckers Jumper-Stecker Schalten Sie das Gerät ohne Jumper-Stecker ein, um das Kennwort zu löschen.
  • Seite 131 Warten Sie, bis der Desktop geladen wird und fahren Sie anschließend das System herunter. Setzen Sie den Jumper-Stecker wieder an seine ursprüngliche Position. Abbildung 43. Löschen des Kennworts Jumper-Stecker...

  • Seite 132: Voraussetzungen Nach Der Arbeit Am Computer

    Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. GUID-27373FF8-E85F-459D-8AE5-3A31E53B982C Voraussetzungen Entfernen Sie die rechte Abdeckung.
  • Seite 133 Warten Sie 5 Sekunden und setzen Sie dann den Jumper-Stecker wieder auf die Kennwort-Jumper-Stifte (PSWD). Abbildung 44. CMOS löschen Jumper-Stecker CMOS-Jumper-Stifte Kennwort-Jumper-Stifte (PSWD)

  • Seite 134: Voraussetzungen Nach Der Arbeit Am Computer

    GUID-B937D1D8-45EC-4F6B-8342-C878925758C5 Voraussetzungen nach der Arbeit am Computer Bringen Sie die rechte Abdeckung wieder an. Folgen Sie den Anweisungen von Schritt 9 bis 10 unter „Austauschen des Netzteils”.

  • Seite 135: Diagnose

    GUID-67F3BB39-3728-4F40-9B0C-30883ADB6FC0 Diagnose Der Computer POST (Power On Self Test) stellt sicher, dass die grundlegenden Computeranforderungen erfüllt sind und die Hardware adäquat arbeitet, bevor der Bootprozess beginnt. Wenn der Computer den POST erfüllt, fährt der Computer im normalen Modus hoch. Wenn der Computer den POST hingegen nicht erfüllt, sendet der Computer eine Reihe von LED-Codes während des Systemstarts.

  • Seite 136: Hilfe Erhalten Und Kontaktaufnahme Mit Dell

    GUID-AF18382F-D265-43C2-85DA-28FFB5875F37 Hilfe erhalten und Kontaktaufnahme mit Dell Selbsthilfe-Ressourcen Mithilfe dieser Selbsthilfe-Ressourcen erhalten Sie Informationen und Hilfe zu Dell- Produkten: Tabelle 10. Selbsthilfe-Ressourcen Informationen zu Produkten und www.dell.com Dienstleistungen von Dell Anwendung Dell Help & Support (Dell Hilfe und Support) Erste Schritte-Anwendung...

  • Seite 137: Kontaktaufnahme Mit Dell

    Kontaktaufnahme mit Dell Informationen zur Kontaktaufnahme mit Dell für den Verkauf, den technischen Support und den Kundendienst erhalten Sie unter www.dell.com/contactdell. ANMERKUNG: Die Verfügbarkeit ist je nach Land und Produkt unterschiedlich, und bestimmte Dienstleistungen sind in Ihrer Region eventuell nicht verfügbar.

Inhaltsverzeichnis
