Inhaltszusammenfassung für EuroLite AKKU Mini PARTY RGBW Spot
-
Seite 2: Inhaltsverzeichnis
Diese Bedienungsanleitung gilt für die Artikelnummer / This user manual is valid for the article number: 42110191 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/24 00110060.DOC, Version 1.0... -
Seite 3: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für ein EUROLITE AKKU Mini PARty RGBW Spot entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. -
Seite 4: Hinweise Zu Akkus Und Batterien
Der Aufbau des Geräts entspricht der Schutzklasse III. Das Gerät darf nur mit dem mitgelieferten Netzteil aufgeladen werden. Den Netzstecker immer als letztes einstecken. Der Netzstecker muss dabei gewaltfrei eingesetzt werden. Achten Sie auf einen festen Sitz des Netzsteckers. Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. - Seite 5 - - -m Das Bildzeichen bezeichnet den Mindestabstand zu beleuchteten Gegenständen. Der Abstand zwischen Lichtaustritt und der zu beleuchteten Fläche darf den angegebenen Wert nicht unterschreiten! Die maximale Umgebungstemperatur T darf niemals überschritten werden. Vermeiden Sie Erschütterungen und jegliche Gewaltanwendung bei der Installation oder Inbetriebnahme des Gerätes.
-
Seite 6: Gerätebeschreibung
Einstellungen, Dimmer und Strobe-Effekt einstellbar DMX512-Steuerung über jeden handelsüblichen DMX-Controller möglich • Adressierung und Einstellung über Steuereinheit mit 4-stelliger LED-Anzeige • Zusätzliche Steuermöglichkeit über EUROLITE IR-25 Fernbedienung, im Lieferumfang enthalten • Musiksteuerung über eingebautes Mikrofon • Integrierte Ladefunktion über USB-Netzteil (im Lieferumfang enthalten) •... -
Seite 7: Installation
hinten (3) LED Display mit Bedientasten (4) Montagebügel (5) DMX Eingangsstecker (6) An-/Ausschalter (7) Anschluss Ladenetzteil (8) DMX Ausgangsbuchse INSTALLATION Das Gerät lässt sich durch Ausklappen der Bügel auf dem Boden aufstellen oder über einen der Bügel an der Wand oder Decke montieren. Achten Sie darauf, dass Sie Schrauben und Dübel entsprechend der Wand-/Deckenbeschaffenheit und mit ausreichender Tragfähigkeit verwenden. -
Seite 8: Dmx512-Ansteuerung
DMX512-Ansteuerung Achten Sie darauf, dass die Adern der Datenleitung an keiner Stelle miteinander in Kontakt treten. Die Geräte werden ansonsten nicht bzw. nicht korrekt funktionieren. Beachten Sie, dass die Startadresse abhängig vom verwendeten Controller ist. Unbedingt Bedienungsanleitung des verwendeten Controllers beachten. Die Verbindung zwischen Controller und Gerät sowie zwischen den einzelnen Geräten sollte mit einem DMX-Kabel erfolgen. -
Seite 9: Control Board
Das LED Display leuchtet auf und Sie können die gewünschten Einstellungen mit den Tasten MENU, UP, DOWN und ENTER auswählen. Das Gerät hat zwei Betriebsarten. Es kann entweder im Standalone-Modus über das Control Board oder im DMX-gesteuerten Modus über einen handelsüblichen DMX-Controller betrieben werden. Control Board Das Control Board bietet mehrere Möglichkeiten: so lassen sich z. - Seite 10 A3.14: B, W A3.15: R, G, W A3.16: R, B, W A3.17: G, B, W A3.18: R, G, B A3.19: R, G, B, W Internes Programm „Sound controlled“ (Master-Modus) A4.01 RGBW Farbwechsel Farbwechsel „Strobing“ (Master-Modus) A5.01: R, G, B, W A5.02: R A5.03: G A5.04: B...
-
Seite 11: Dmx-Gesteuerter Betrieb
Drücken Sie die MENU-Taste bis auf dem Display "d001." erscheint. Sie können nun die gewünschte DMX- Startadresse über die UP- oder DOWN-Tasten auswählen. Drücken Sie die ENTER-Taste zur Bestätigung. Nachdem Sie die Startadresse definiert haben, können Sie den AKKU Mini PARty RGBW Spot über Ihren Controller ansteuern. -
Seite 12: Fernbedienung
Fernbedienung Taste Funktion An/Aus FULL ON Alle LEDs mit voller Helligkeit an FADE/GOBO keine Funktion DIMMER +/- Helligkeit hoch/runter Strobe-Effekt (3 Stufen mit zunehmender Geschwindigkeit) STROBE Drücken Sie eine beliebige Taste um diesen Modus zu verlassen Farbmodus COLOR - Farbwahl mit den Tasten 1-9 - Helligkeit steuerbar über die Tasten DIMMER +/- Grün Blau... -
Seite 13: Reinigung Und Wartung
Abstrahlwinkel: 12° Maße (LxBxH): 117 x 162 x 133 mm Gewicht: 0,4 kg Zubehör: Best.-Nr. EUROLITE IR-25 Fernbedienung 50530583 Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten. 26.07.2017 © 162 mm 117 mm 13/24 00110060.DOC, Version 1.0... -
Seite 14: Introduction
- download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a EUROLITE AKKU Mini PARty RGBW Spot. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time. -
Seite 15: Health Hazard
HEALTH HAZARD! Never look directly into the light source, as sensitive persons may suffer an epileptic shock (especially meant for epileptics)! Keep away children and amateurs! Regarding Rechargeable batteries and Batteries The given battery run time depends largely on the operating mode and ambient temperature. Low temperatures will reduce the run time considerably. -
Seite 16: Description Of The Device
Functions: static colors, RGBW color blend, internal programs, color change with diverse settings, • dimmer and strobe settings Addressing via control panel with 4-digit LED display • Additional controlling possibility via EUROLITE IR-25 remote control; included in delivery • Sound-control via built-in microphone • Built-in charging function via included USB charger •... -
Seite 17: Overview

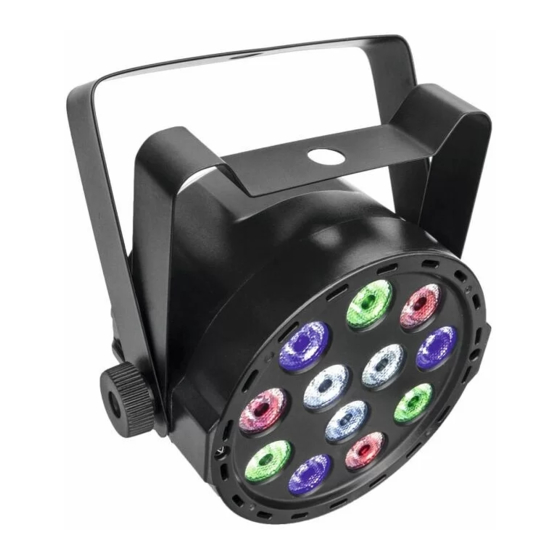

Overview front (1) Fixation screws (2) Lenses (underneath 1 W LEDs in red, green, blue and white) rear (3) LED Display with operating buttons (4) Mounting brackets (5) DMX input plug (6) ON/OFF switch (7) Charger input (8) DMX output socket 17/24 00110060.DOC, Version 1.0... -
Seite 18: Installation
INSTALLATION The device may placed on the floor by unfolding the brackets or mounted to the wall or ceiling via one of the brackets. Always choose screws and plugs which are suitable for use in your wall/ceiling and have enough holding power. -
Seite 19: Master/Slave Operation
Master/Slave operation The master/slave operation enables that several devices can be synchronized and controlled by one master device. On the rear panel of the device you can find an XLR jack and an XLR plug, which can be used for connecting several devices. - Seite 20 Color change „Switching“ (Master-Mode) A2.01–A2.32 A2.XX (increasing speed) RGBW Color mixing Color change „Fading“ (Master-Mode) A3.01: R, G, B A3.02: R A3.03: G A3.04: B A3.05: R+G A3.06: G+B A3.07: R+B A3.08: W Programs A3.09: R, G A3.01 – A3.32 A3.XX A3.01 - A3.19 (increasing speed)
-
Seite 21: Dmx-Controlled Operation
A7.13: G+W A7.14: B+W A7.15: R+G+W A7.16: R+B+W A7.17: G+B+W A7.18: R+G+B A7.19: R+G+B+W R.000–R.255 R.XXX Dimmer intensity of the LED color R (Master-Mode) (increasing) G.000–G.255 G.XXX Dimmer intensity of the LED color G (Master-Mode) (increasing) B.000–B.255 B.XXX Dimmer intensity of the LED color B (Master-Mode (increasing) U.000–U.255... -
Seite 22: Remote Control
Channel: Value: Function: 000 – 000 No function 001 – 005 Sound Control 006 – 010 No function 011 – 255 Strobe (increasing) Remote control Taste Funktion On/off FULL ON All LEDs on at full brightness FADE/GOBO No function DIMMER +/- Brightness up/down Strobe effect ( 3 steps with increasing speed). -
Seite 23: Cleaning And Maintenance
Beam angle: 12° Dimensions (LxWxH): 117 x 162 x 133 mm Weight: 0.4 kg Accessory: EUROLITE IR-25 Remote Control 50530583 Please note: All information is subject to change without prior notice. 26.07.2017 © 162 mm 117 mm 23/24 00110060.DOC, Version 1.0... - Seite 24 Eurolite is a brand of Steinigke Showtechnic GmbH Andreas-Bauer-Str. 5 97297 Waldbüttelbrunn Germany D00109633 Version 1.0 Publ. 26/07/2017...
