3.2 Hardwareinstallation Variante 2 (mit Multiplier Funktion)
Nur durchzuführen wenn ihr Mainboard bzw. Sata-Karte eine Multiplexer Funktion
unterstützt. Sollten sie unsicher sein ob dies der Fall ist folgen sie der Hardwarein-
stallation Variante 1 oder fragen sie ihren Mainboard bzw. PC-Hersteller ob ihr PC
Multiplexing unterstützt sonst funktioniert der Umschalter nicht in dieser Anschluss-
art. Schließen sie beides Strom und SATA Anschluss der 4 mitgelieferten Kabel an
den HDD Umschalter an, und dann den Kombianschluss an die jeweilige Festplatte.
Achten sie dabei genau auf die Einhaltung der Reihenfolge der Festplatten. Strom
und SATA Kabel müssen beide auf Position 1 bzw. 2, 3 und 4 am Umschalter ange-
schlossen sein (siehe Abbildung auf Seite 3) sonst funktioniert es nicht ordnungsge-

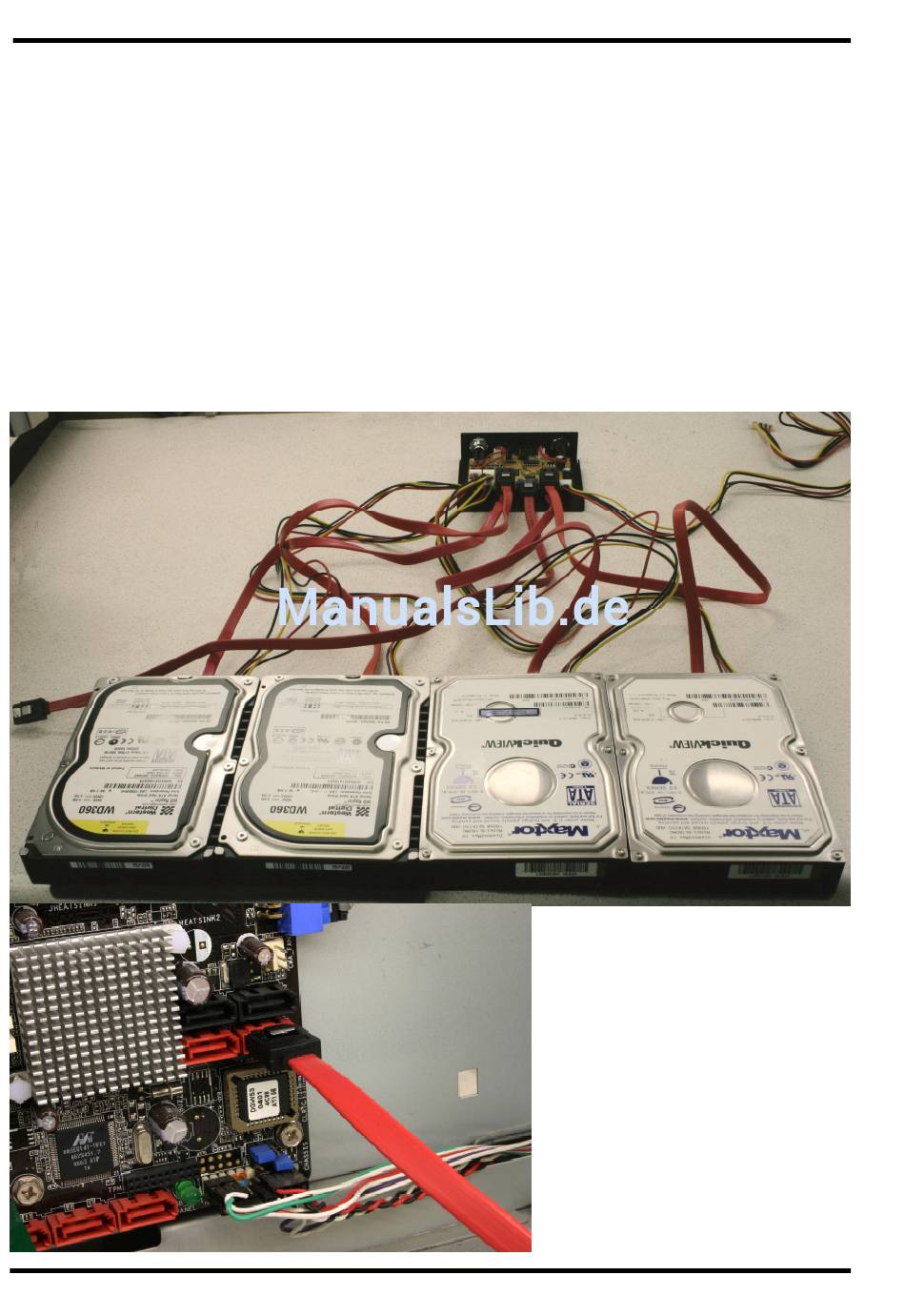

mäß. Jetzt verbinden sie mit der zusätzlichen SATA Kabel den Umschalter und das
Mainboard ( Siehe Bilder Seite 6 ).
