3. Hardware Installation
1.
Vorkehrungen zur statischen Entladung.
Stellen sie vor der Installation sicher dass sie keine Statische Ladung mit
sich führen oder Geräte die in Kontakt mit dem Daten Gateway kommen
könnten statisch aufgeladen sind. Dies können sie wenn ihnen keine Anti-
statik Ausrüstung zur Verfügung steht auch durch anfassen eines geerde-
ten metallischen Objektes erreichen.
2.
Öffnen sie nun ihr PC Gehäuse
3.
Jetzt können sie das mitgelieferte Netzkabel an den Umschalter an-
schließen ( siehe Abbildung auf Seite 3).
4.
Überprüfen sie die Einstellung des Schlosses und stellen sie es ggf.
in die Position Offen.
3.1 Hardwareinstallation Variante 1 (ohne Multiplier Funktion)

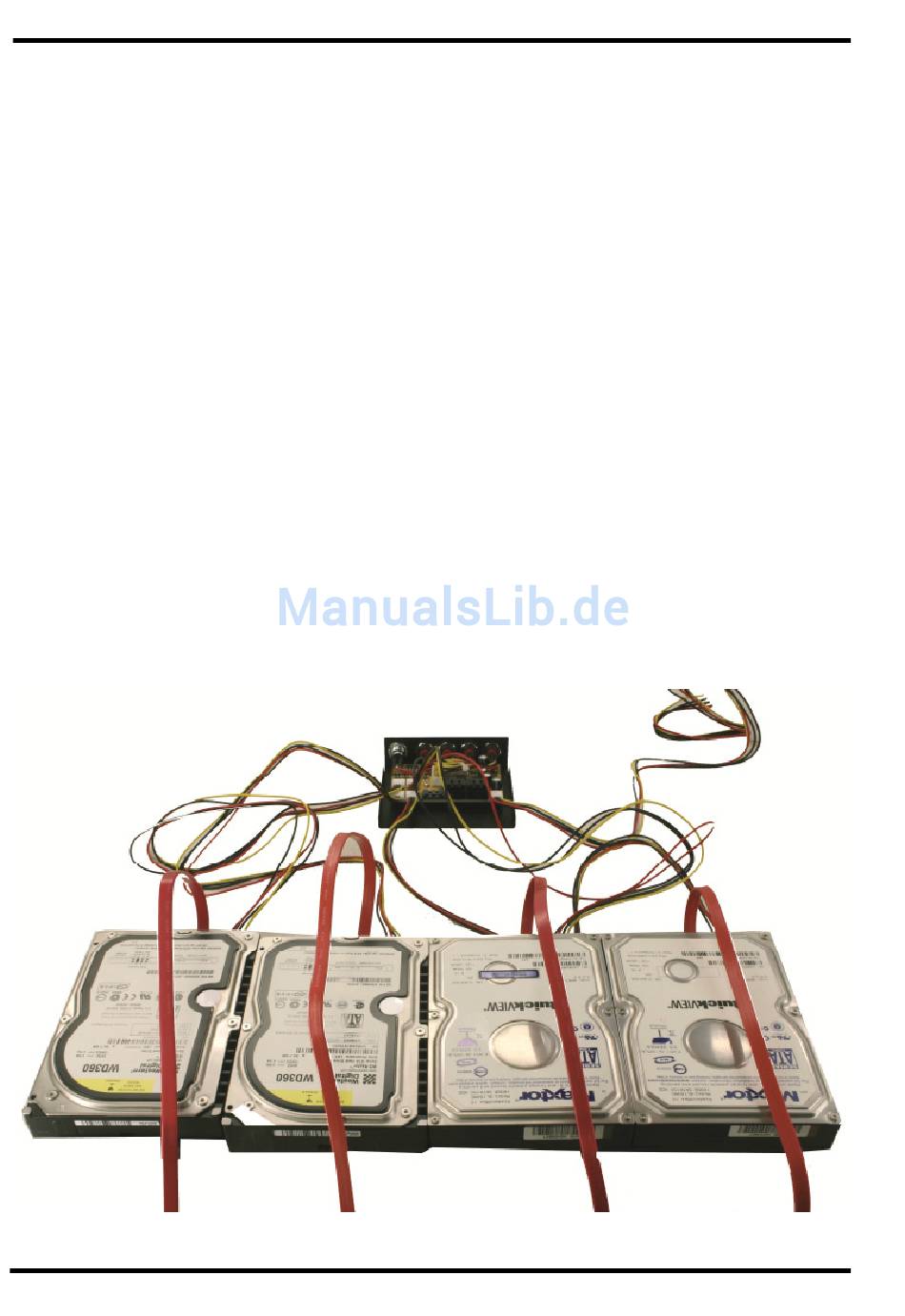

Schließen alle 4 Stromanschlüsse der mitgelieferten Kabel an den HDD Umschalter
an jedoch die SATA Anschlüsse an den Anschluss ihres Mainboards bzw. ihrer Kar-
te. Achten sie dabei genau auf die Einhaltung der Reihenfolge der HDD´s. Strom
und SATA Kabel einer Festplatte müssen beide jeweils auf Position 1 bzw. 2, 3 und
4 des Umschalters und des Mainboards angeschlossen sein ( Bilder Seite 4 & 5 ).
Page 4 4 4 4
Page
Page
Page
SATA2 HDD Umschalter
SATA2 HDD Umschalter
SATA2 HDD Umschalter
SATA2 HDD Umschalter
