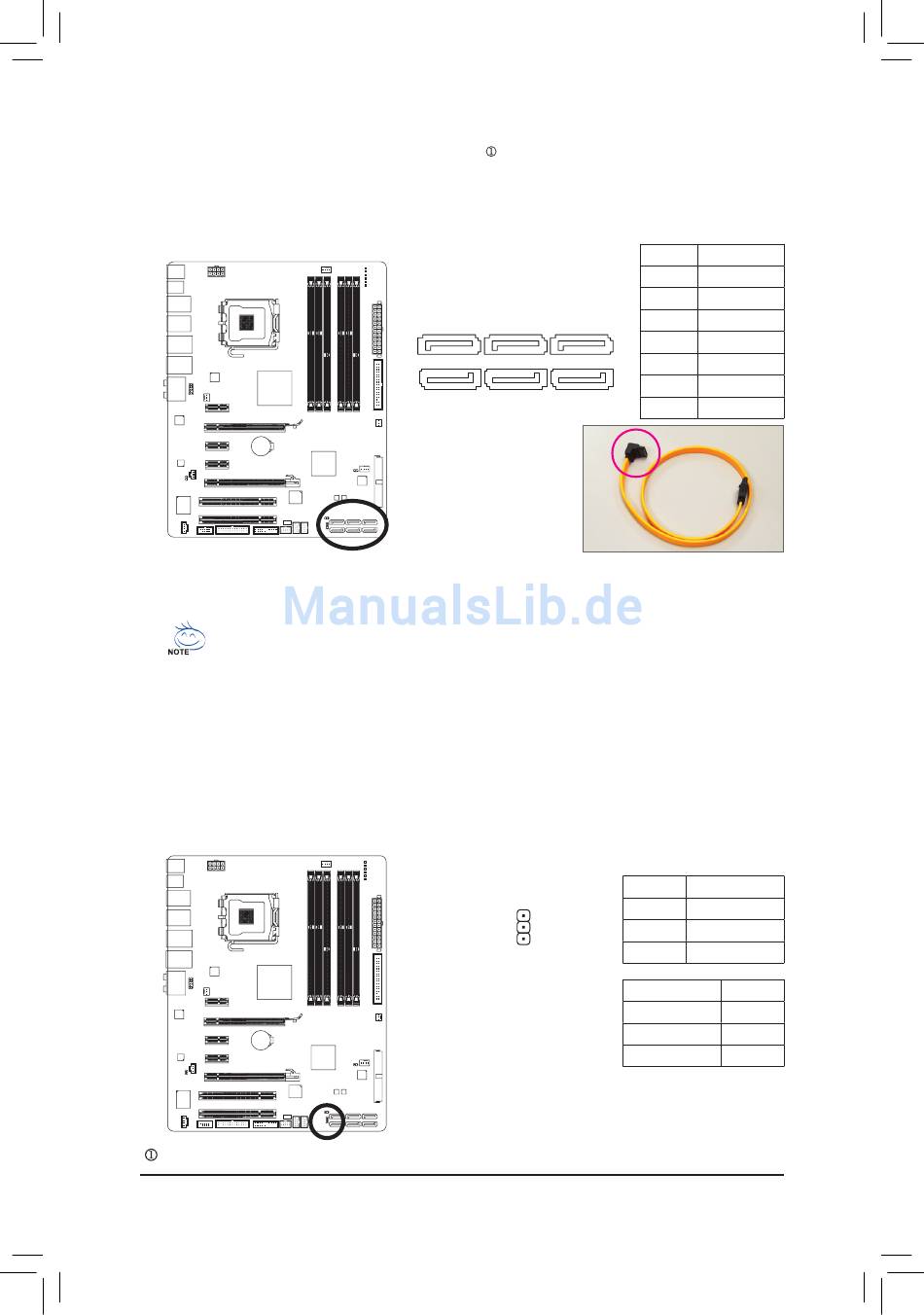

8) SATA2_0/1/2/3/4/5 (SATA 3Gb/s Anschlüsse)
Die SATA-Anschlüsse sind konform mit dem SATA 3Gb/s-Standard und kompatibel mit dem SATA
1,5Gb/s-Standard. Jeder SATA-Anschluss nimmt ein einziges SATA-Gerät auf. Der ICH10R Controller
unterstützt RAID 0, RAID 1, RAID 5 und RAID 10. Siehe Kapitel 5 "Konfigurieren von SATA-Festplatten"
für Anweisungen zum Konfigurieren eines RAID-Arrays.)
• Eine RAID 0- oder RAID 1-Konfiguration benötigt mindestens zwei Festplatten. Wenn mehr
als zwei Festplatten verwendet werden, muss die Anzahl der Festplatten eine gerade Zahl
sein.
• Eine RAID 5-Konfiguration benötigt mindestens drei Festplatten. (Die Anzahl der Festplatten
muss nicht eine gerade Zahl sein.)
• Eine RAID 5-Konfiguration benötigt mindestens drei Festplatten. (Die Anzahl der Festplatten
muss nicht eine gerade Zahl sein.)
9) PWR_LED (System-Strom-LED-Sockel)
Dieser Sockel dient zur Verbindung mit einer System-Strom-LED am Gehäuse, um den
Systemstromversorgungszustand anzuzeigen. Die LED leuchtet, wenn das System in Betrieb ist. Die
LED blinkt, wenn das System im S1-Schlafmodus ist. Die LED zeigt kein Licht an, wenn das System im
S3/S4-Schlafmodus oder ausgeschaltet (S5) ist.
Nur bei GA-EP45C-DS3R.
GA-EP45C-DS3R/DS3 Motherboard
SATA2_4
SATA2_2
SATA2_0
7
1
SATA2_5
SATA2_3
SATA2_1
Bitte verbinden Sie das L-förmige
Endes des SATA 3Gb/s-Kabels mit
Ihrer SATA-Festplatte.
1
- 0 -
Pol-Nr.
Funktion
1
Erde
TXP
3
TXN
4
Erde
1
5
RXN
7
6
RXP
7
Erde
Pol-Nr.
Funktion
1
MPD+
MPD-
3
MPD-
Systemzustand
LED
S0
Ein
S1
Blinkend
S3/S4/S5
Aus
