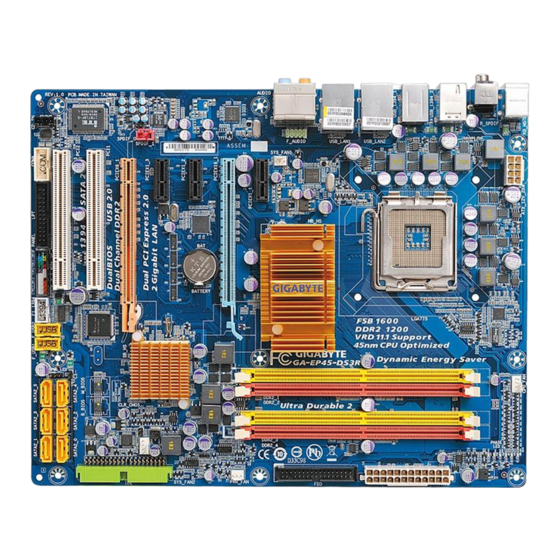

- Seite 1 GA-EP45T-DS3R/ GA-EP45T-DS3 ® Motherboard mit LGA775-Sockel für Intel Core Prozessoren/ ® ® ® ® Intel Pentium Prozessoren/ Intel Celeron Prozessoren Benutzerhandbuch Rev. 1001...
-
Seite 2: Inhaltsverzeichnis
Installieren einer Erweitungskarte ..............1 Installieren des SATA-Moduls ..............13 Rücktafelanschlüsse ..................14 Interne Anschlüsse ..................16 Weitere Informationen über die Verwendung dieses Produkts entnehmen Sie bitte der ausführlichen Ver- sion der Bedienungsanleitung (Englisch) auf der GIGABYTE-Website. Nur bei GA-EP45T-DS3R. - -... -
Seite 3: Kapitel 1 Hardwareinstallation
Kapitel 1 Hardwareinstallation 1-1 Vorsichtsmaßregel für die Installation Das Motherboard enthält viele empfindliche elektronische Schaltungen und Komponenten, die durch elektrostatische Entladung (ESD) beschädigt werden können. Bitte lesen Sie sorgfältig das Benutzerhandbuch durch und befolgen die nachstehenden Anweisungen, bevor Sie die Installation beginnen: • E ntfernen oder beschädigen Sie den Motherboard-S/N (Seriennummer)-Aufkleber oder vom Händler angebrachten Garantieaufkleber nicht. Diese Aufkleber sind für die Garantiegültigkeit erforderlich. -
Seite 4: Technische Daten Des Produkts
/ ICH10 (Anm.1) Arbeitsspeicher 4 x 1,5V DDR3 DIMM-Steckplätze für bis zu 16 GB of Systemarbeitsspeicher Dualkanal-Speicherarchitektur U nterstützt DDR3 1900 (O.C)/1600/1333/1066/800 MHz Arbeitsspeichermodule (Auf der GIGABYTE-Website finden Sie die aktuelle Liste mit unterstützten Arbeitsspeichern.) Audio Realtek ALC889A Codec Hochauflösendes Audio -/4-/5.1-/7.1-Kanall Unterstützt Dolby ®... - Seite 5 Im South Bridge integriert B is zu 12 USB 2.0/1.1 Anschlüsse (8 auf der Rücktafel, 4 über das USB-Modul, das mit den internen USB-Sockeln verbunden wird) Internal Connectors 1 x 4-pol. ATX-Hauptstromanschluss 1 x 8-pol. ATX 1V-Stromanschluss 1 x Diskettenlaufwerkanschluss 1 x IDE-Anschluss 6 x SATA 3Gb/s Anschlüsse ...
- Seite 6 Unterstützt Microsoft Windows Vista/XP Formfaktor ATX-Formfaktor; 30,5cm x 24,4cm Nur bei GA-EP45T-DS3R. (Anm. 1) Aufgrund der Beschränkung des Windows Vista/XP 3-Bit Betriebssystems wird die tatsächlich angezeigte Arbeitsspeichergröße weniger als 4 GB betragen, wenn mehr als 4 GB Arbeitsspeicher installiert werden. (Anm. ) Nur für das Betriebssystem Windows Vista/XP 3-Bit. (Anm. 3) I nstallieren Sie eine PCI Express-Grafikkarte, müssen Sie sie für optimale Leistung unbedingt im PCIEX16_1-Steckplatz installieren. Sind zwei Grafikkarten installiert, verläuft der Betrieb des...
-
Seite 7: Installieren Der Cpu Und Des Cpu-Kühlers
1-3 Installieren der CPU und des CPU-Kühlers Lesen Sie die folgenden Richtlinien, bevor Sie die CPU installieren: • S tellen Sie sicher, dass das Motherboard Ihre CPU unterstützt. (Auf der GIGABYTE-Website finden Sie die aktuelle Liste mit unterstützten CPUs.) • Trennen Sie den Computer immer vom Netz, indem Sie das Netzkabel aus der Steckdose herausziehen, bevor Sie die CPU installieren. Damit vermeiden Sie einen Hardwareschaden. • Suchen Sie den Pol 1 der CPU. Die CPU lässt sich nicht einstecken, wenn die Ausrichtung falsch ist. (Als Alternative suchen Sie die Kerben an beiden Seiten der CPU und die Ausrichtungsnasen an dem CPU-Sockel.) • Tragen Sie einen gleichmäßigen Thermopastenschicht auf die Oberfläche der CPU auf. • Schalten Sie den Computer nicht ein, bevor der CPU-Kühler installiert ist. Andernfalls kann eine Überhitzung und Beschädigung der CPU auftreten. - Seite 8 Sockels aus. (Sie können ebenfalls die CPU- Kerben auf die Aursichtungsnasen des Sockels ausrichten.) Legen Sie dann vorsichtig die CPU in die richtige Position ein. Schritt 5: Stellen Sie den Deckrahmen wieder hin und bringen den CPU-Sockelhebel in seine Arretierposition zurück, sobald die CPU richtig sitzt. GA-EP45T-DS3R/DS3 Motherboard - 8 -...
-
Seite 9: Installieren Des Cpu-Kühlers
1-3-2 Installieren des CPU-Kühlers Folgen Sie den nachstehenden Schritten, um den CPU-Kühler richtig ins Motherboard einzubauen. (In den ® folgenden Installationsanweisungen wird ein mit der Intel CPU mitgelieferter Kühler als Beispiel verwendet.) Oberer Stift Richtung des Pfeilzeichens am oberen Stift Kopf des oberen Stiftes Innenstift Schritt 1: Schritt : Tragen Sie eine gleichmäßige Achten Sie vor dem Installieren des Kühlers auf Thermopastenschicht auf die Oberfläche der die Richtung des Pfeilzeichens am oberen... -
Seite 10: Installieren Des Arbeitsspeichers
Auf diese Weise erhalten Sie die optimale Leistung. • Jeder Kanal kann bei Verwendung eines DDR3 1900 MHz-Speichermoduls nur ein Speichermodul aufnehmen. • Wenn Speichermodule, die unterschiedliche Kapazitäten und Chips haben, installiert werden, dann macht Sie eine Meldung während des POSTs darauf aufmerksam, dass der Speicher für ® einen Flex-Speichermodus konfiguriert wird. Die Intel Flex Memory Technologie bietet mehr Flexibilität für die Leistungsverbesserung, indem der Dualkanalmodus bei einer Installation mit unterschiedlichen Speicherkapazitäten erlaubt wird und die Leistung gewährt wird. GA-EP45T-DS3R/DS3 Motherboard - 10 -... -
Seite 11: Installieren Eines Arbeitsspeichermoduls
1-4-2 Installieren eines Arbeitsspeichermoduls Trennen Sie den Computer immer vom Netz, indem Sie das Netzkabel aus der Steckdose herausziehen, bevor Sie ein Arbeitsspeichermodul installieren. DDR3- und DDR2-DIMMs sind zueinander oder zu DDR-DIMMs nicht kompatibel. In dieses Motherboard dürfen nur DDR2 DIMMs eingebaut werden. Kerbe DDR3 DIMM Ein DDR3 Arbeitsspeichermodul hat eine Kerbe, so dass es nur in eine Richtung einpassen kann. Folgen Sie den nachstehenden Schritten, um Ihre Speichermodule richtig in die Speichersteckplätze einzubauen. Schritt 1: Achten Sie auf die Ausrichtung des Speichermoduls. Drücken Sie die Haltebügel an beiden Enden des Speichersteckplatzes nach außen. Stecken Sie das Speichermodul in den Steckplatz ein. Legen Sie wie links abgebildet Ihre Finger auf die obere Kante des Speichermoduls und drücken das Modul nach unten, damit es senkrecht in den Speichersteckplatz geht. -
Seite 12: Installieren Einer Erweitungskarte
Sie den Hebel am Klinke am Ende des PCI Steckplatz vorsichtig Express Steckplatzes, um nach hinten und heben die Karte zu entriegeln. Sie die Karte vertikal Ziehen Sie anschließend aus dem Steckplatz die Karte gerade aus dem heraus. Steckplatz heraus. GA-EP45T-DS3R/DS3 Motherboard - 1 -... -
Seite 13: Installieren Des Sata-Moduls
Verbinden Sie das andere Ende des SATA-Signalkabels sowie des SATA- Stromkabels mit Ihrem SATA-Gerät. Für eine externe SATA-Anlage müssen Sie nur das SATA-Signalkabel anschließen. Schalten Sie unbedingt vor dem Anschließen des SATA-Signalkabels die Stromversorgung der externen Anlage aus. Nur bei GA-EP45T-DS3R. - 13 - Hardwareinstallation... -
Seite 14: Rücktafelanschlüsse
Es werden Daten gesendet oder empfangen Grün 100 Mbps Datenrate Keine Daten werden gesendet oder empfangen 10 Mbps Datenrate LAN-Anschluss • Wenn Sie das Kabel von dem Anschluss an der Rücktafel entfernen möchten, entfernen Sie bitte zuerst das Kabel von Ihrem Gerät und erst dann das Kabel von dem Motherboard. • Ziehen Sie das Kabel gerade aus dem Anschluss heraus, um es zu entfernen. Wackeln Sie das Kabel nicht hin und her, um einen Kurzschluss innerhalb des Anschlussteils zu vermeiden. GA-EP45T-DS3R/DS3 Motherboard - 14 -... - Seite 15 Mittel-/Subwoofer-Lautsprecherausgangsanschluss (Orange) Verbinden Sie Mittel-/Subwoofer-Lautsprecher einer 5.1/7.1-Kanal-Audiokonfiguration mit diesem Anschluss. Rücklautsprecherausgangsanschluss (Schwarz) Verbinden Sie Rücklautsprecher einer 4/5.1/7.1-Kanalaudiokonfiguration mit diesem Anschluss. Seitenlautsprecherausgangsanschluss (Grau) Verbinden Sie Seitenlautsprecher einer 7.1-Kanal-Audiokonfiguration mit diesem Anschluss. Line In-Anschluss (Blau) Dies ist in der Standardeinstellung der Line In-Anschluss. Verbinden Sie ein Line-In-Gerät wie z.B. ein optisches Laufwerk, Walkman usw. mit diesem Anschluss. Line Out-Anschluss (Grün) Dies ist in der Standardeinstellung der Line Out-Anschluss. Verbinden Sie einen Kopfhörer oder -Kanal-Lautsprecher mit diesem Anschluss. Verbinden Sie Frontlautsprecher einer 4/5.1/7.1-Kanal- Audiokonfiguration mit diesem Anschluss.
-
Seite 16: Interne Anschlüsse
• Stellen Sie zuerst sicher, dass Ihre Geräte mit den zu benutzenden Anschlüssen kompatibel sind. • Schalten Sie immer vor dem Installieren der Geräte die Geräte und Ihren Computer aus. Ziehen Sie das Netzkabel aus der Steckdose heraus, um Schäden an den Geräten zu vermeiden. • Stellen Sie nach dem Installieren des Gerätes und vor dem Einschalten des Computers sicher, dass das Kabel von dem Gerät richtig mit dem Anschluss am Motherboard verbunden ist. GA-EP45T-DS3R/DS3 Motherboard - 16 -... - Seite 17 1/2) ATX_12V_2X4/ATX (2x4 12V-Stromanschluss und 2x12 -Hauptstromanschluss) Über diesen Stromanschluss liefert das Netzteil allen Komponenten am Motherboard ausreichend Strom. Stellen Sie bitte vor dem Verbinden dieses Stromanschlusses sicher, dass die Stromversorgung ausgeschaltet ist und alle Komponenten und Geräte richtig installiert sind. Der Stromanschluss hat ein narrensicheres Design. Verbinden Sie das Stromkabel vom Netzteil mit diesem Anschluss. Achten Sie dabei auf die richtige Ausrichtung.
- Seite 18 System vor Überhitzung zu schützen. Eine Überhitzung kann Schäden an der CPU oder das Hängen des Systems verursachen. • Diese Lüftersockel sind keine Konfigurationsjumper. Setzen Sie keine Jumperbrücken auf diese Sockel. 6) FDD (Floppy Disk Drive Connector) Dieser Anschluss nimmt ein Diskettenlaufwerk auf. Dieser Anschluss unterstützt 360KB, 720KB, 1,2MB, 1,44MB und 2,88MB Diskettenlaufwerke. Suchen Sie den Pol 1 an dem Anschluss sowie an dem Diskettenlaufwerkkabel, bevor Sie ein Diskettenlaufwerk anschließen. Der Pol 1 des Kabels wird in der Regel mit einem Streifen in einer anderen Farbe gekennzeichnet. GA-EP45T-DS3R/DS3 Motherboard - 18 -...
- Seite 19 7) IDE (IDE-Anschluss) Der IDE-Anschluss kann bis zu zwei IDE-Geräte wie z.B. Festplatten und optische Laufwerke aufnehmen. Suchen Sie die narrensichere Kerbe an dem Anschluss, bevor Sie das IDE-Kabel anschließen. Möchten Sie zwei IDE-Geräte anschließen, dann denken Sie bitte daran, dass die Jumper und die Verkabelung entsprechend den Rollen der IDE-Geräte (z.B. Master oder Slave) einzurichten sind. (Für die Informationen zur Master/Slave-Einstellung für die IDE-Geräte lesen Sie bitte die Anweisungen von den Geräteherstellern.) 8) SATA2_0/1/2/3/4/5 (SATA 3Gb/s Anschlüsse) Die SATA-Anschlüsse sind konform mit dem SATA 3Gb/s-Standard und kompatibel mit dem SATA...
- Seite 20 • Eine RAID 5-Konfiguration benötigt mindestens drei Festplatten. (Die Anzahl der Festplatten muss nicht eine gerade Zahl sein.) • Eine RAID 10-Konfiguration benötigt mindestens vier Festplatten. Die Anzahl der Festplatten muss eine gerade Zahl sein. 9) PWR_LED (System-Strom-LED-Sockel) Dieser Sockel dient zur Verbindung mit einer System-Strom-LED am Gehäuse, um den Systemstromversorgungszustand anzuzeigen. Die LED leuchtet, wenn das System in Betrieb ist. Die LED blinkt, wenn das System im S1-Schlafmodus ist. Die LED zeigt kein Licht an, wenn das System im S3/S4-Schlafmodus oder ausgeschaltet (S5) ist. Pol-Nr. Funktion MPD+ MPD- MPD- Systemzustand Blinkend S3/S4/S5 Nur bei GA-EP45T-DS3R. GA-EP45T-DS3R/DS3 Motherboard - 0 -...
- Seite 21 10) F_PANEL (Fronttafelsockel) Verbinden Sie den Stromschalter, Rückstellschalter, den Lautsprecher und die Systemzustandsanzeige an der Fronttafel des Gehäuses gemäß den nachstehenden Polzuweisungen mit diesem Sockel. Achten Sie vor dem Anschließen der Kabel auf die positiven und negativen Pole. Meldung-/ Strom-/ Strom- Lautsprecher Schlaf-LED schalter Rückstell- IDE-Festplattenaktivitäts- schalter • MSG (Meldung-/Strom-/Schlaf-LED, Gelb): Diese Stelle wird mit der Stromstatusanzeige an der Fronttafel des Gehäuses Systemzustand LED verbunden. Die LED leuchtet, wenn das System in Betrieb ist. Die LED blinkt, wenn das System im S1-Schlafmodus ist. Die LED zeigt kein Licht an, wenn...
- Seite 22 • Manche Gehäuse bieten ein Fronttafel-Audiomodul, das separate Stecker an jedem Kabel statt einen einzigen Stecker hat. Für weitere Informationen zur Verbindung des Fronttafel- Audiomoduls, das unterschiedliche Kabelzuweisungen hat, wenden Sie sich bitte an den Gehäusehersteller. 12) CD_IN (CD-Eingangsanschluss Schwarz) Sie können das Audiokabel von dem optischen Laufwerk mit diesem Sockel verbinden. Pol-Nr. Funktion CD-L Erde Erde CD-R GA-EP45T-DS3R/DS3 Motherboard - -...
- Seite 23 13) SPDIF_I (S/PDIF-Eingangssockel, Rot) Dieser Sockel unterstützt digitale S/PDIF-Eingaben und kann ein Audiogerät, das digitale Audioausgaben unterstützt, über ein optionales S/PDIF-Eingangskabel aufnehmen. Bitte wenden Sie sich an Ihren Händler, um ein optionales S/PDIF-Eingangskabel zu erwerben. Pol-Nr. Funktion Strom SPDIFI Erde 14) SPDIF_O (S/PDIF-Ausgangssockel) Dieser Sockel unterstützt digitale S/PDIF-Ausgaben und kann ein S/PDIF-Digitalaudiokabel (mit Erweiterungskarten mitgeliefert) aufnehmen, um digitale Audioausgaben von bestimmten Erweiterungskarten wie z.B. Grafikkarten oder Soundkarten auszuführen. Manche Grafikkarten erfordern z.B. die Verwendung eines S/PDIF-Digitalaudiokabels für Digitalaudioausgaben vom Motherboard zur Grafikkarte, wenn Sie ein HDMI-Anzeigegerät mit der Grafikkarte verbinden und zu jeder Zeit Digitalaudioausgaben von dem HDMI-Anzeigegerät erhalten möchten. Für Informationen zur Verbindung des S/PDIF-Digitalaudiokabels sehen Sie bitte im Handbuch Ihrer Erweiterungskarte nach.
- Seite 24 • Verbinden Sie nicht das USB-Halterkabel mit der IEEE 1394a-Stiftleiste. • Vor Installation des IEEE 1394a-Halters müssen Sie Ihren Computer ausschalten und das Netzkabel aus der Steckdose herausziehen, um zu verhindern, dass der IEEE 1394a-Halter beschädigt wird. • Um ein IEEE 1394a-Gerät anzuschließen, verbinden Sie ein Ende des Gerätekabels mit Ihrem Computer und dann das andere Kabelende mit dem IEEE 1394a-Gerät. Vergewissern Sie sich, dass das Kabel ordnungsgemäß angeschlossen ist. GA-EP45T-DS3R/DS3 Motherboard - 4 -...
- Seite 25 17) LPT (Parallelanschluss-Sockel) Der LPT-Sockel kann über ein optionales LPT-Anschlusskabel ein parallelen Anschluss anbieten. Bitte wenden Sie sich an Ihren Händler, um ein optionales LPT-Anschlusskabel zu erwerben. Pol-Nr. Funktion Pol-Nr. Funktion STB- Erde AFD- Erde ERR- Erde INIT- ACK- Erde SLIN- BUSY Erde Erde Kein Pol Erde SLCT Erde 18) COMA (Seriellanschluss-Sockel, Weiß) Der COMA-Sockel kann über ein optionales COM-Anschlusskabel ein seriellen Anschluss anbieten. Bitte wenden Sie sich an Ihren Händler, um ein optionales COM-Anschlusskabel zu erwerben.
- Seite 26 • ATrennen Sie den Computer immer vom Netz, indem Sie das Netzkabel aus der Steckdose herausziehen, bevor Sie die Daten im CMOS löschen. • Denken Sie nach dem Löschen der Daten im CMOS und vor dem Einschalten des Computers daran, die Jumperbrücke von dem Jumper zu entfernen. Andernfalls kann ein Schaden an dem Motherboard die Folge sein. • Öffnen Sie nach dem Neustart des Systems das BIOS-Setupprogramm, um die werkseitigen Standardwerte zu laden (Load Optimized Defaults wählen) oder die BIOS-Einstellungen manuell zu ändern (siehe Kapitel 2 “BIOS-Setup” für BIOS-Konfigurationen). GA-EP45T-DS3R/DS3 Motherboard - 6 -...
- Seite 27 21) BAT (BATTERIE) Die Batterie liefert Strom, um die Daten (wie z.B. BIOS-Konfigurationen, das Datum und die Uhrzeit) im COMS zu behalten, wenn der Computer ausgeschaltet ist. Wechseln Sie die Batterie aus, wenn die Batteriespannung auf ein niedriges Niveau sinkt. Andernfalls können die CMOS-Daten ungenau oder sogar verloren gehen. Sie können durch Entfernen der Batterie die Daten im CMOS löschen: 1. Schalten Sie den Computer aus und stecken sein Netzkabel aus. .
- Seite 28 GA-EP45T-DS3R/DS3 Motherboard - 8 -...
- Seite 29 - 9 - Hardwareinstallation...
