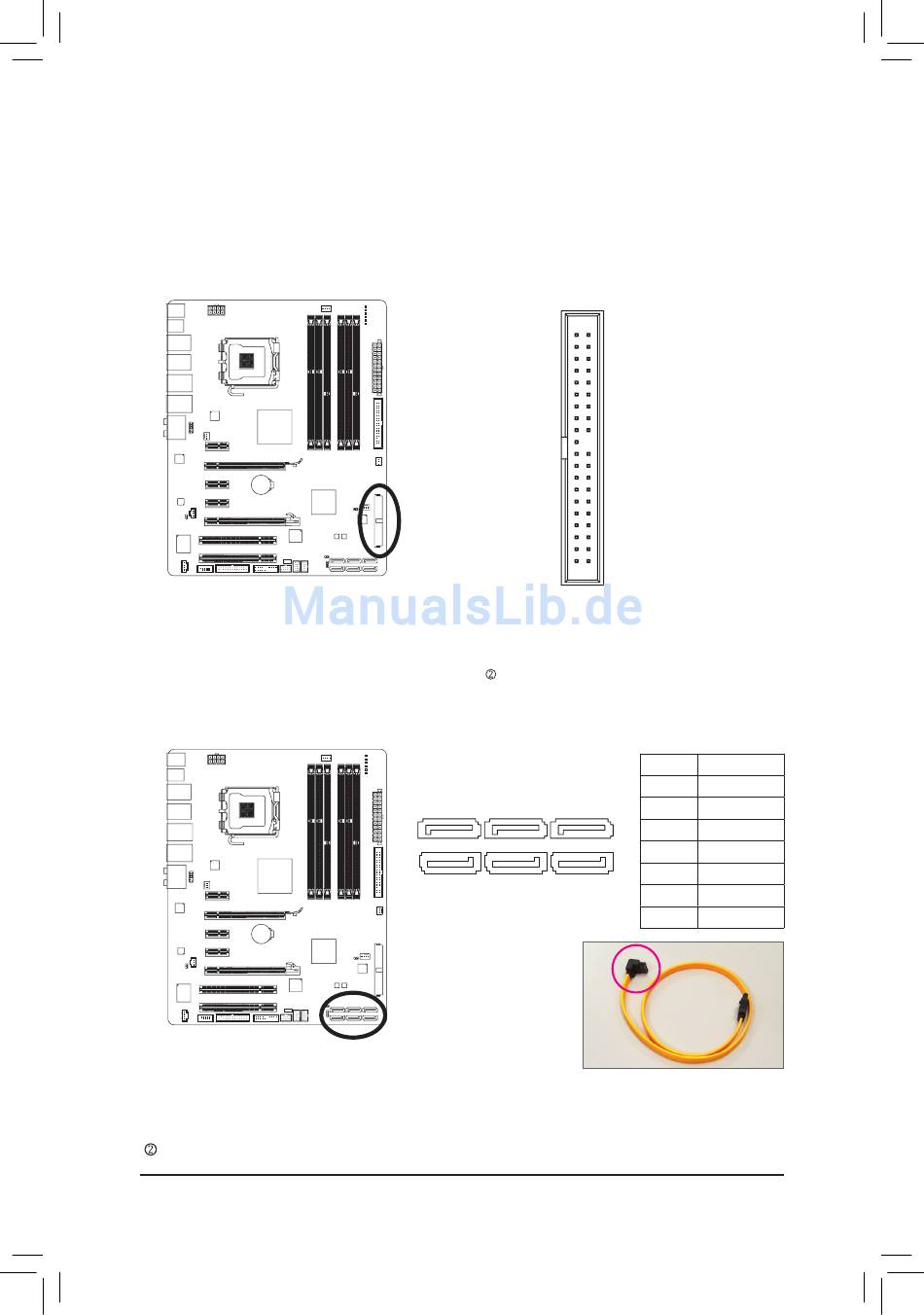

7) IDE (IDE-Anschluss)
Der IDE-Anschluss kann bis zu zwei IDE-Geräte wie z.B. Festplatten und optische Laufwerke
aufnehmen. Suchen Sie die narrensichere Kerbe an dem Anschluss, bevor Sie das IDE-Kabel
anschließen. Möchten Sie zwei IDE-Geräte anschließen, dann denken Sie bitte daran, dass die Jumper
und die Verkabelung entsprechend den Rollen der IDE-Geräte (z.B. Master oder Slave) einzurichten
sind. (Für die Informationen zur Master/Slave-Einstellung für die IDE-Geräte lesen Sie bitte die
Anweisungen von den Geräteherstellern.)
8) SATA2_0/1/2/3/4/5 (SATA 3Gb/s Anschlüsse)
Die SATA-Anschlüsse sind konform mit dem SATA 3Gb/s-Standard und kompatibel mit dem SATA
1,5Gb/s-Standard. Jeder SATA-Anschluss nimmt ein einziges SATA-Gerät auf.
Nur bei GA-EP45C-DS3.
1
39
SATA2_4
SATA2_2
SATA2_0
7
1
SATA2_5
SATA2_3
SATA2_1
Bitte verbinden Sie das L-förmige
Endes des SATA 3Gb/s-Kabels mit
Ihrer SATA-Festplatte.
- 19 -
40
Pol-Nr.
Funktion
1
Erde
TXP
1
3
TXN
4
Erde
7
5
RXN
6
RXP
7
Erde
Hardwareinstallation
