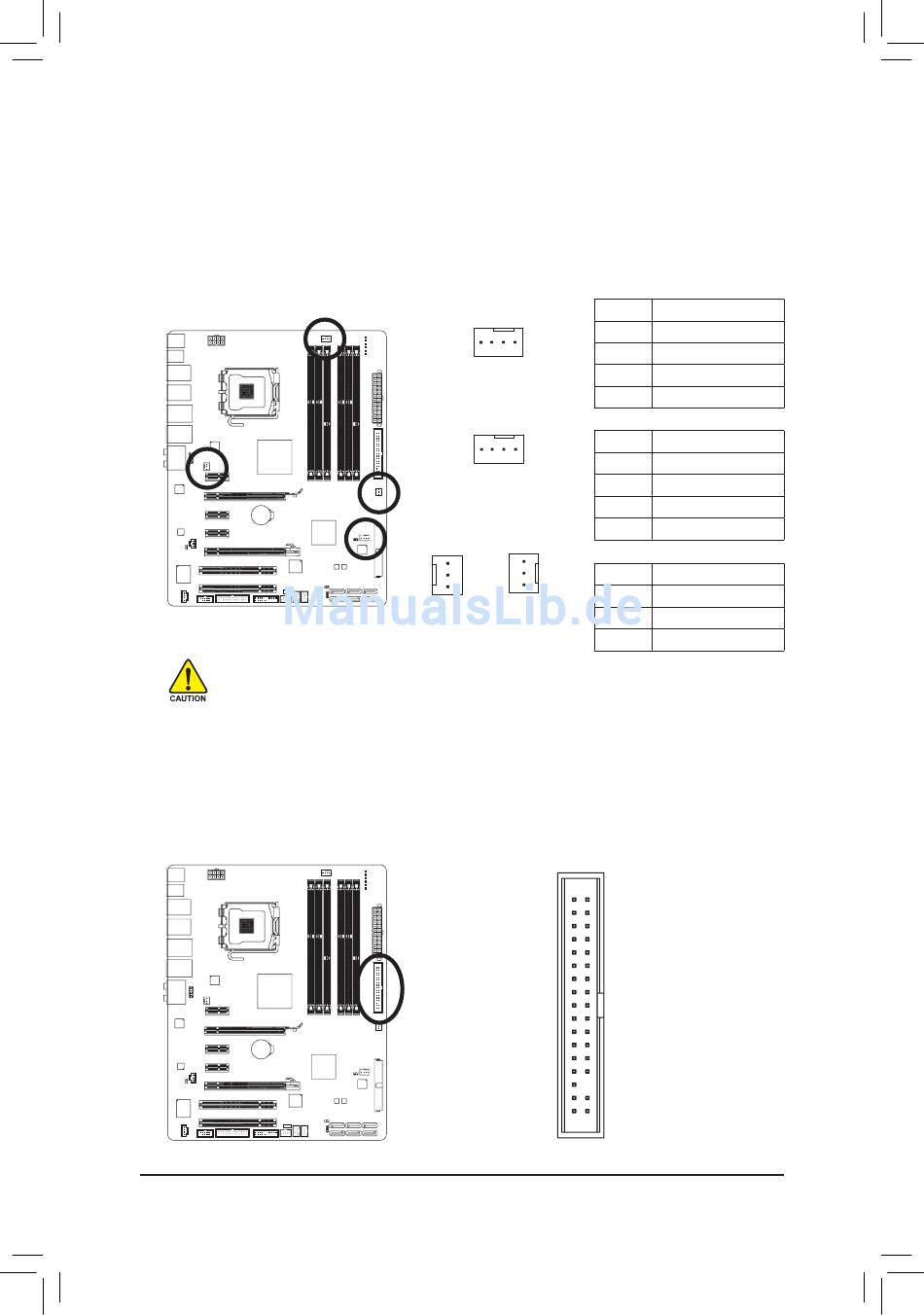

3/4/5) CPU_FAN/SYS_FAN1/SYS_FAN2/PWR_FAN (Lüftersockel)
Das Motherboard hat eine 4-pol. CPU-Lüfterstiftleiste (CPU_FAN), eine 3-pol. (SYS_FAN1) und
eine 4-pol. (SYS_FAN2) Systemlüfterstiftleiste und eine 3-pol. Netzlüfterstiftleiste (PWR_FAN). Die
Designs der meisten Lüfterstiftleisten sind für ein betriebssicheres Einfügen ausgelegt. Achten Sie beim
Anschluss eines Lüfterkabels darauf, dass es richtig ausgerichtet angeschlossen wird (der schwarze
Anschlussdraht ist der Schutzleiter). Das Motherboard unterstützt die CPU-Lüfterdrehzahlsteuerung.
Dafür muss ein CPU-Lüfter mit dem Drehzahlsteuerungsdesign verwendet werden. Es ist ratsam, ein
Systemlüfter in das Gehäuse einzubauen, um eine optimale
Wärmezerstreuung zu erzielen.
• Vergessen Sie nicht die Lüfterkabel mit den Lüftersockeln zu verbinden, um Ihre CPU und das
System vor Überhitzung zu schützen. Eine Überhitzung kann Schäden an der CPU oder das
Hängen des Systems verursachen.
• Diese Lüftersockel sind keine Konfigurationsjumper. Setzen Sie keine Jumperbrücken auf
diese Sockel.
6) FDD (Floppy Disk Drive Connector)
Dieser Anschluss nimmt ein Diskettenlaufwerk auf. Dieser Anschluss unterstützt 360 KB, 720 KB,
1,2 MB, 1,44 MB und 2,88 MB Diskettenlaufwerke. Suchen Sie den Pol 1 an dem Anschluss sowie an
dem Diskettenlaufwerkkabel, bevor Sie ein Diskettenlaufwerk anschließen. Der Pol 1 des Kabels wird in
der Regel mit einem Streifen in einer anderen Farbe gekennzeichnet.
GA-EP45C-DS3R/DS3 Motherboard
CPU_FAN:
1
CPU_FAN
SYS_FAN2:
1
SYS_FAN2
SYS_FAN1/PWR_FAN:
1
1
PWR_FAN
SYS_FAN1
34
- 18 -
Pol-Nr.
Funktion
Erde
1
+1V
Sensor
3
Drehzahlsteuerung
4
Pol-Nr.
Funktion
Erde
1
Drehzahlsteuerung
Sensor
3
+5V
4
Pol-Nr.
Funktion
Erde
1
+1V
Sensor
3
33
