LED-Anzeigen

Die LED Anzeigen
(Verbindung/Aktivität/Geschwindigkeit). Sie sind im Folgenden zusammen mit einer Erläuterung jeder LED-Anzeige
aufgeführt.
Die LED-Anzeigen bieten umfassende Zustandsangaben zum Switch und zum Status des Netzwerks. Die jeweiligen
Anzeigen werden beschrieben (siehe LED-Anzeigen). Die LED Anzeigen des Switch umfassen Power (Betriebsanzeige)
und Link/Act/Speed (Verbindung/Aktivität/Geschwindigkeit). Die Kabeldiagnosefunktionen des Switch werden von der
Link/Act/Speed LED, wie unten beschrieben, angezeigt.
 Die LED-Betriebsanzeige
Diese Anzeige leuchtet grün, wenn der Switch Strom empfängt. Sonst leuchtet sie nicht.
 Link/Act/Speed
Bei einer Verbindung zu einem 1000 Mbit/s fähigen Gerät leuchtet diese LED grün, wenn der Port mit einem
Gerät verbunden ist. Sie blinkt, sobald Daten übertragen oder empfangen werden.
Bei einer Verbindung zu einem 10/100 Mbit/s fähigen Gerät leuchtet diese LED gelb, wenn der Port mit
einem Gerät verbunden ist. Sie blinkt, sobald Daten übertragen oder empfangen werden.
Kabeldiagnoste − LED-Anzeigen

Bei Hochfahren des Switch (wenn der Switch das erste Mal eingeschaltet wird) wird die
Kabeldiagnosefunktion initialisiert und durchgeführt. Sie erkennt drei allgemeine Fehler bei einem Ethernet-
Kabel, der den Switch mit einem fernen Netzwerkgerät verbindet: Leerlaufschaltung (keine Kontinuität
zwischen den Pins an jedem Ende des Ethernet-Kabels oder ein getrenntes Kabel), eine Kurzschlussschaltung
(zwei oder mehr Leitungen sind kurzgeschlossen) und ein unsachgemäßer Leitungsabschluss (ein höherer
Eingangswiderstand (auch Abschluss- oder Außenwiderstand genannt) als die angegebenen 100 Ohm)
Kabelfehler dieser Art werden von der Kabeldiagnosefunktion erkannt und von den LEDs angezeigt.
Während der Kabeldiagnose werden die 5 Ethernet-Ports gescannt, um zu bestimmen, ob das Ethernet-Kabel
in einem guten Zustand ist. Dieser Vorgang wird durch die grün blinkende Link/Act/Speed LED für jeden der
5 Ports nacheinander angezeigt.Stellt sich dabei ein Kabel als fehlerhaft heraus, leuchtet die Link/Act/Speed
LED des entsprechenden Ports nach dem anfänglichen Portscan gelb. Ist die Kabelverbindung gut, leuchtet
die Link/Act/Speed LED des entsprechenden Ports grün. Nach Anzeige des Kabelstatus wird der Switch dann
wieder für den Normalbetrieb zurückgesetzt.
Hinweis: Während
Kabeldiagnosefunktion angezeigt. Das geschieht nur bei einem Switch-Kaltstart oder wenn er aus- und dann
wieder eingeschaltet wird.
D-Link DGS-1005D Unmanaged Gigabit Ethernet Switch
des Switch umfassen

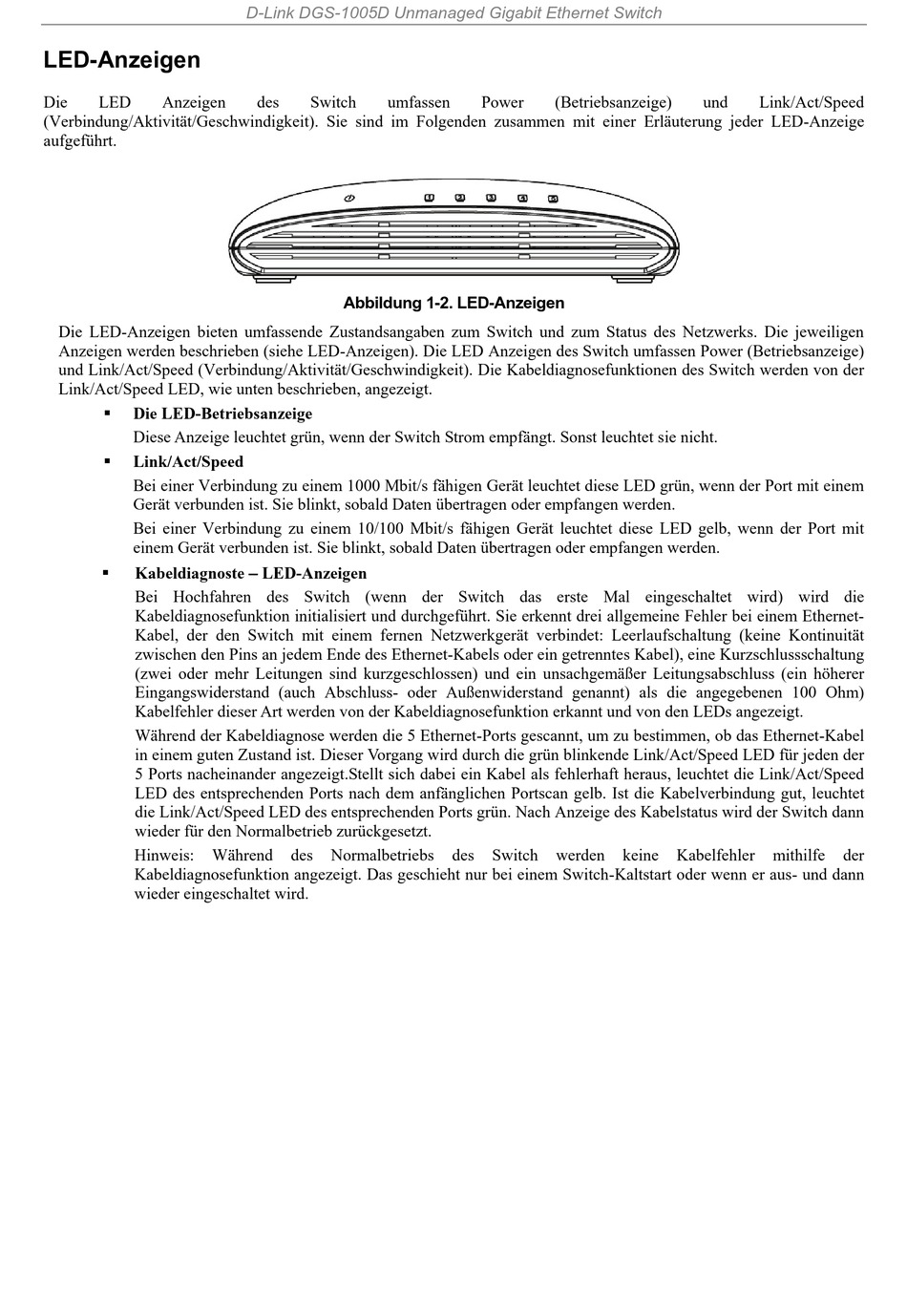

Abbildung 1-2. LED-Anzeigen
