Before Your Begin
This Quick Installation Guide gives step-by-step instructions for setting up the D-Link
DGS-1248T Gigabit Smart Switch. The model you have purchased may appear
slightly different from those shown in the illustrations. For more detailed information
about the switch, its components, making network connections and technical
specifications, please refer to the User's Manual on master CD included with your
switch.
Check Your Package Contents
These are the items included with your DGS-1248T purchase:
If any of the above items are missing, please contact your reseller.
©2006 D-Link Systems, Inc. All rights reserved. Trademarks or registered trademarks are the property of their respective
holders. Software and specifications subject to change without notice.

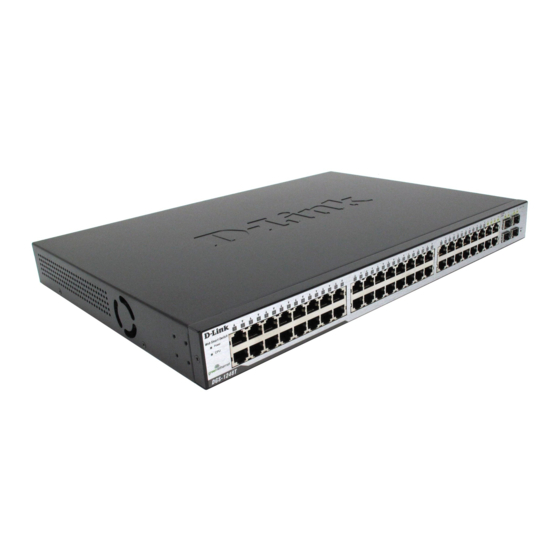

• DGS-1248T
D-Link 48-Port 10/100/1000Mbps + 4 Combo
Mini GBIC Gigabit Smart Switch
• CD-ROM (containing Manual and Utility
Installation)
• 100-240VAC 50/60Hz
Power Adapter
DGS-1248T
D-Link 48-Port
10/100/1000Mbps + 4 Combo
Mini GBIC Gigabit
Smart Switch
Using a power
supply with a
different voltage rating
will damage and void
the warranty for this
product.
Inhaltsverzeichnis
loading

Verwandte Anleitungen für D-Link DGS-1248T

Inhaltszusammenfassung für D-Link DGS-1248T

  • Seite 12: Vor Dem Start

    50/60 Hz des Geräts und zum Erlöschen der Garantie. Sollte eines dieser Teile fehlen, wenden Sie sich bitte an Ihren Fachhändler. © 2004 D-Link Systems, Inc. Alle Rechte vorbehalten. Marken und eingetragene Marken sind Eigentum ihrer jeweiligen Inhaber. Änderungen vorbehalten.

  • Seite 13: Gigabit Smart Switch Dgs-1248T Einrichten

    Gigabit Smart Switch DGS-1248T einrichten Beachten Sie bei der Aufstellen des Geräts bitte Folgendes: A. Stellen Sie den DGS-1248T an einem kühlen und trockenen Ort auf. Zulässige Werte für Betriebstemperatur und Luftfeuchtigkeit finden Sie in den Technischen Daten. B. Der DGS-1248T darf keinen starken Magnetfeldern (z. B. in der Nähe von Motoren), Vibrationen, Staub oder direktem Sonnenlicht ausgesetzt werden.
  • Seite 14 Kabel einsetzen. Darüber hinaus können alle Anschlüsse als Uplink-Ports verwendet werden. Stromversorgung Der DGS-1248T arbeitet mit Wechselstrom im Bereich 100–240 V Wechselstrom und 50–60 Hz. Der Netzschalter befindet sich auf der Rückseite des Gerätes neben dem Netzanschluss und dem Systemlüfter.
  • Seite 15 ┌─────────────────────────────┐ └──┘ Mini-GBIC-Anschlüsse 1000 BASE-T Twisted-Pair-Anschlüsse (Anschlüsse 1–48) Der DGS-1248T ist mit zwei Gigabit-Anschlüssen für Twisted-Pair ausgestattet, die 10/100/1000 Mbit/s Auto-Negotiation (Automatisches Aushandeln der Übertragungsgeschwindigkeit) und automatische Erkennung von MDI/MDI-X unterstützen. Diese beiden Anschlüsse können im Halb- und im Vollduplexmodus betrieben werden.

  • Seite 16: Led-Anzeigen

    LED-Anzeigen LED steht für „Light Emitting Diode“ (Leuchtdiode). Die LED-Anzeigen an der Vorderseite des Geräts geben den Status an und erleichtern Überwachungstätigkeiten sowie die Fehlerbehebung. LED-Anzeigen des Switch Betriebsanzeige (Power) Wenn die Betriebsanzeige leuchtet, wird der Switch korrekt mit Strom versorgt. Wenn die Betriebsanzeige nicht leuchtet, ist das Netzkabel nicht ordnungsgemäß...
  • Seite 17 Mini-GBIC-Status-LEDs für die Option-Anschlüsse 45–48 Link/Act (Verbindung/Aktivität) Wenn das Mini-GBIC-Modul installiert und mit einem Netzwerk verbunden ist, leuchtet die Link/Act-LED. Blinkend Wenn die LED blinkt, empfängt das Mini-GBIC- Modul Daten über ein Netzwerk. Es besteht keine Verbindung.

  • Seite 18: Smartconsole Verwaltungs-Dienstprogramm Installieren

    SmartConsole Verwaltungs- Dienstprogramm installieren Sie können mit Hilfe eines Webbrowsers verschiedene Konfigurationen am Switch vornehmen, wie z. B. VLAN, Trunking, QoS usw. So installieren Sie das Verwaltungs-Dienstprogramm: Legen Sie die CD-ROM mit dem Dienstprogramm in Ihr CD-ROM- Laufwerk ein. Klicken Sie auf dem Desktop im Menü Start auf Ausführen. Geben Sie im Dialogfeld Ausführen folgende Befehlszeile ein: D:\ SmartConsole Utility\setup.exe (hierbei steht „D:“...

  • Seite 19: Switch Konfigurieren

    Switch konfigurieren Der DGS-1248T ist mit einer Web-Oberfläche zur komfortablen Konfiguration ausgestattet und kann über einen Webbrowser konfiguriert werden. Netzwerkadministratoren können den Switch über das lokale Netzwerk (LAN) verwalten, steuern und überwachen. In diesem Kapitel wird beschrieben, wie Sie diese Smart-Switch- Funktionen nutzen können.
  • Seite 20 Abbildung 4 Setup-Menü Auf der Hauptseite befindet sich links das Setup-Menü (Abbildung 5). Klicken Sie auf den Menüpunkt, der konfiguriert werden soll. Es stehen elf Menüpunkte zur Auswahl: System Setting, Trap Setting, Port Setting, SNMP Setting, Password Access Control, 802.1Q VLAN, Trunking, IGMP Snooping, 802.1D Spanning Tree, Port Mirroring, 802.1p Default Priority, Safeguard Engine, Broadcast Storm Control, 802.1X Setting, Static MAC, Dynamic Forwarding Table and Statistics.
  • Seite 21 Tool Sie finden den Menüpunkt Tool (Extras) auch auf der Hauptseite (Abbildung 6). Klicken Sie darauf und blättern Sie nach unten, wie in Abbildung 6 dargestellt. Sie können zwischen vier Optionen wählen: Reset (Zurücksetzen), Config Backup & Restore (Sicherung und Wiederherstellung der Konfiguration), Firmware Backup &...
