Beziehen Sie sich auf den Abschnitt „Menübedienung" (S. 3), wenn Sie die Einstellungen dieser Funktionen
anpassen möchten.

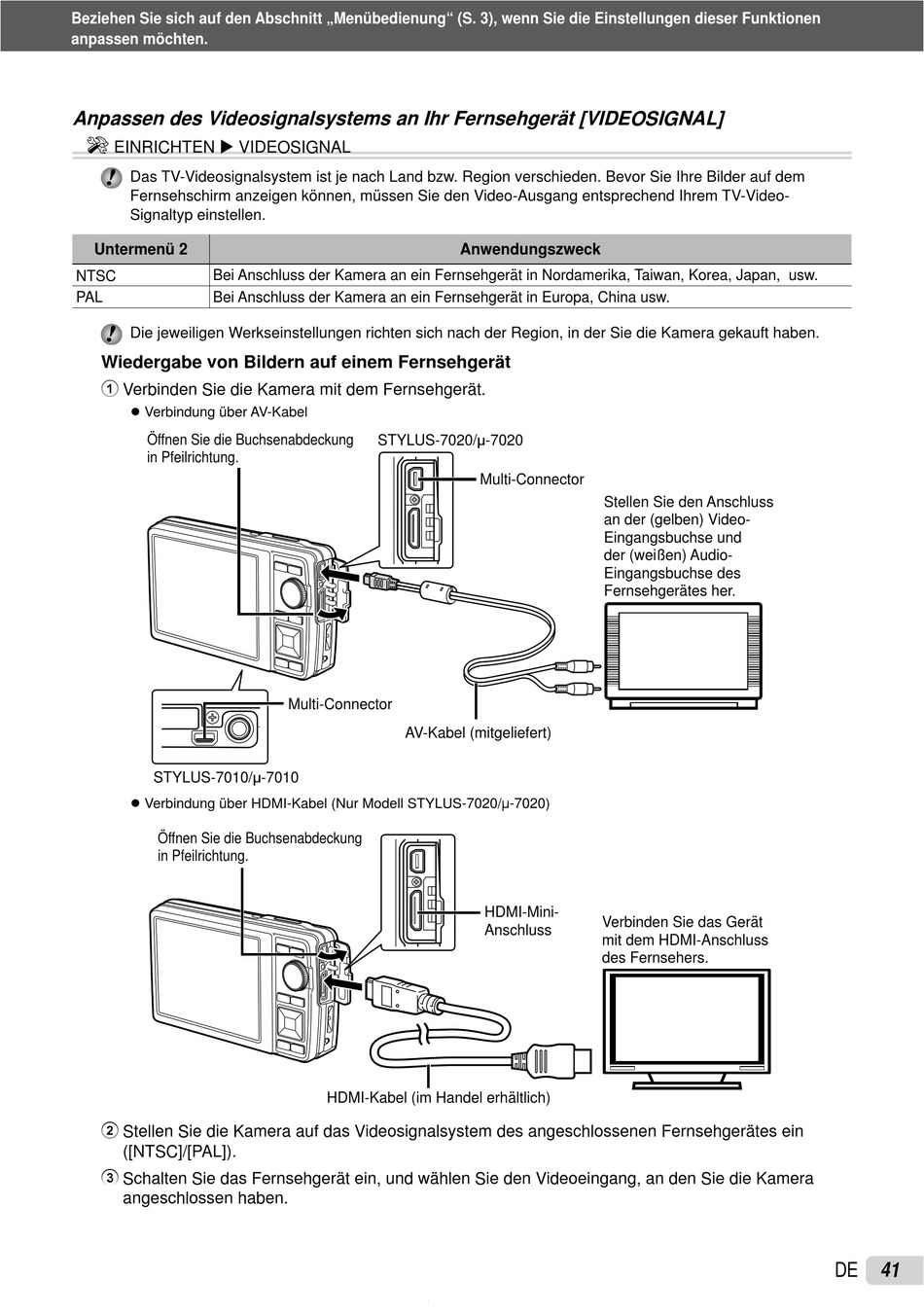

Anpassen des Videosignalsystems an Ihr Fernsehgerät [VIDEOSIGNAL]
E
EINRICHTEN
VIDEOSIGNAL
Das TV-Videosignalsystem ist je nach Land bzw. Region verschieden. Bevor Sie Ihre Bilder auf dem
Fernsehschirm anzeigen können, müssen Sie den Video-Ausgang entsprechend Ihrem TV-Video-
Signaltyp einstellen.
Untermenü 2
Bei Anschluss der Kamera an ein Fernsehgerät in Nordamerika, Taiwan, Korea, Japan, usw.
NTSC
PAL
Bei Anschluss der Kamera an ein Fernsehgerät in Europa, China usw.
Die jeweiligen Werkseinstellungen richten sich nach der Region, in der Sie die Kamera gekauft haben.
Wiedergabe von Bildern auf einem Fernsehgerät
1 Verbinden Sie die Kamera mit dem Fernsehgerät.
●
Verbindung über AV-Kabel
Öffnen Sie die Buchsenabdeckung
in Pfeilrichtung.
STYLUS-7010/μ-7010
●
Verbindung über HDMI-Kabel (Nur Modell STYLUS-7020/μ-7020)
Öffnen Sie die Buchsenabdeckung
in Pfeilrichtung.
2 Stellen Sie die Kamera auf das Videosignalsystem des angeschlossenen Fernsehgerätes ein
([NTSC]/[PAL]).
3 Schalten Sie das Fernsehgerät ein, und wählen Sie den Videoeingang, an den Sie die Kamera
angeschlossen haben.
Anwendungszweck
STYLUS-7020/μ-7020
Multi-Connector
AV-Kabel (mitgeliefert)
HDMI-Kabel (im Handel erhältlich)
Multi-Connector
Stellen Sie den Anschluss
an der (gelben) Video-
Eingangsbuchse und
der (weißen) Audio-
Eingangsbuchse des
Fernsehgerätes her.
HDMI-Mini-
Verbinden Sie das Gerät
Anschluss
mit dem HDMI-Anschluss
des Fernsehers.
DE
41
