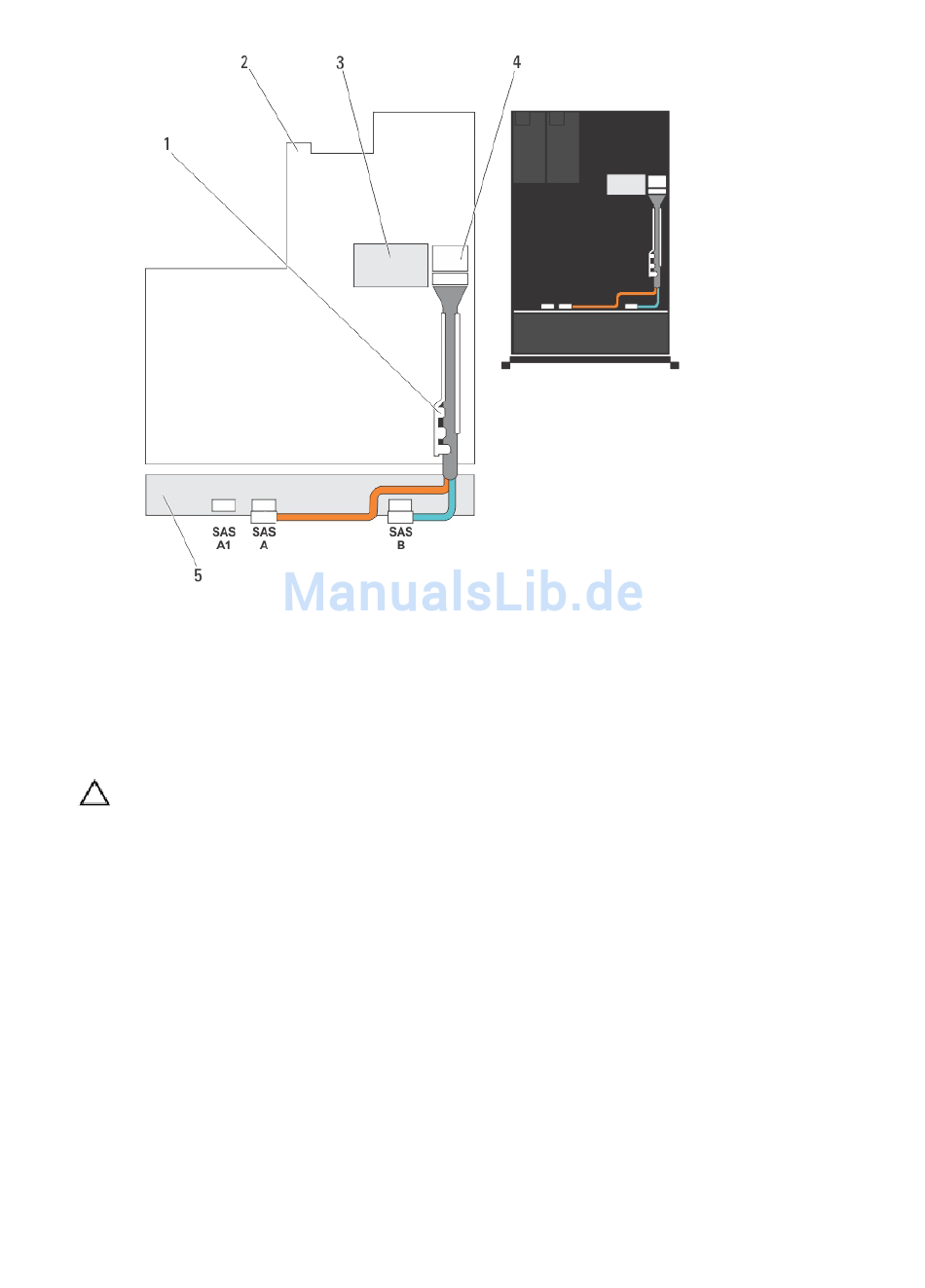

Abbildung 41. Verkabelungsschema – 3,5-Zoll-SAS-Rückwandplatine (x12)
1. Kabelhalteklammer
3. Integrierte Speichercontrollerkarte
5. SAS-Rückwandplatine
Installieren der Festplattenrückwandplatine
VORSICHT: Viele Reparaturen am Computer dürfen nur von einem zertifizierten Servicetechniker
ausgeführt werden. Sie sollten nur die Behebung von Störungen sowie einfache Reparaturen
unter Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell
durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und
Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche
werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die
Sie zusammen mit Ihrem Produkt erhalten haben.
1. Orientieren Sie sich an den Haken unten im Gehäuse, um die Festplattenrückwandplatine
auszurichten.
2. Schieben Sie die Festplattenrückwandplatine nach unten, bis die Freigabelaschen einrasten.
3. Schließen Sie die SAS-Daten-, Signal- und Stromkabel an die Rückwandplatine an.
4. Setzen Sie die Lüfterbaugruppe ein.
5. Setzen Sie das Kühlgehäuse wieder ein.
6. Installieren Sie die Festplattenlaufwerke an den ursprünglichen Positionen.
7. Schließen Sie das System.
82
2. Systemplatine
4. SAS-Anschluss auf der Systemplatine
