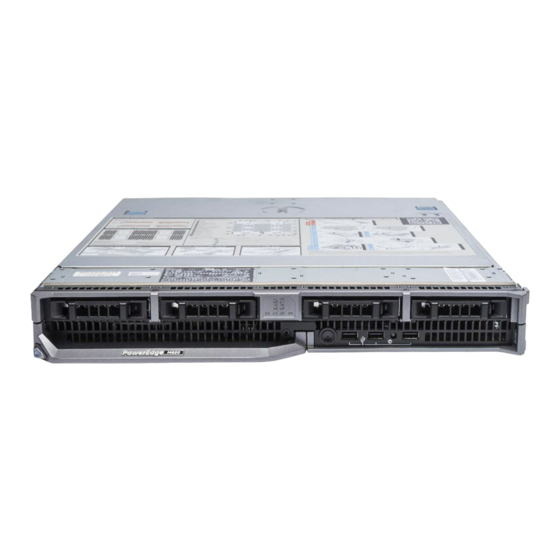

Seite 1 Dell PowerEdge M820 Benutzerhandbuch (für Dell PowerEdge VRTX-Gehäuse) Vorschriftenmodell: FHB Vorschriftentyp: FHB007...
Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen
WARNUNG: Durch eine WARNUNG werden Sie auf Gefahrenquellen hingewiesen, die materielle Schäden, Verletzungen oder sogar den Tod von Personen zur Folge haben können. Copyright © 2014 Dell Inc. Alle Rechte vorbehalten. Dieses Produkt ist durch US-amerikanische und internationale Urheberrechtsgesetze und nach sonstigen Rechten an geistigem Eigentum geschützt. Dell ™...
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Wissenswertes zum System..................7 ..............................7 Einführung ..................8 Merkmale und Anzeigen auf der Vorderseite ........8 Verwenden von USB-Diskettenlaufwerken oder USB-DVD/CD-Laufwerken ................8 Muster der Festplatten-/SSD-Laufwerksanzeigen ......................... 9 Zugehörige Dokumentation 2 Verwenden des System-Setups und des Startmanagers.......11 ..................... 12 Auswählen des Systemstartmodus .......................12 Aufrufen des System-Setups .....................
Seite 4 ................. 29 Entfernen und Installieren eines Servermoduls ......................29 Entfernen eines Servermoduls ....................30 Installieren eines Servermoduls ................... 31 Öffnen und Schließen des Servermoduls ......................31 Öffnen des Servermoduls ......................32 Schließen des Servermoduls ......................32 Im Inneren des Servermoduls ............................33 Kühlgehäuse ......................
Seite 5 Fehlerbehebung bei Prozessoren ...............78 Fehlerbehebung bei der Servermodul-Systemplatine ................78 Fehlerbehebung bei der NVRAM-Pufferbatterie 5 Verwenden der Systemdiagnose................ 81 ......................81 Integrierte Dell-Systemdiagnose ................. 81 Einsatzbereich der integrierten Systemdiagnose ................81 Ausführen der integrierten Systemdiagnose ..................82 Bedienelemente der Systemdiagnose 6 Jumper und Anschlüsse..................83 ................83...
Seite 6 9 Wie Sie Hilfe bekommen..................191 ........................ 191 Kontaktaufnahme mit Dell ......................191 Feedback zur Dokumentation .................. 191 Ausfindig machen der Service-Tag-Nummer...
Seite 7: Wissenswertes Zum System
Wissenswertes zum System Einführung Dieses Dokument enthält Informationen über das Dell PowerEdge M820-Servermodul, das speziell für PowerEdge VRTX-Gehäuse konfiguriert ist und durch ein Etikett auf dem Servermodul, das mit PCIe gekennzeichnet ist, identifiziert wird. ANMERKUNG: Dieses Servermodul wird auf dem Dell PowerEdge M1000e-Gehäuse mit der PowerEdge VRTX-Mezzanine-Karte nicht unterstützt.
Seite 8: Merkmale Und Anzeigen Auf Der Vorderseite
USB-Flash-Laufwerk, ein USB-DVD/CD-Laufwerk, eine Tastatur oder eine Maus anschließen können. Die USB-Laufwerke können zur Konfiguration des Servermoduls verwendet werden. ANMERKUNG: Ihr Servermodul unterstützt nur USB-2.0-Laufwerke der Marke Dell. Verwenden Sie den optionalen Träger für externe Laufwerke, um das Laufwerk während des Betriebs zu unterstützen.
Seite 9: Zugehörige Dokumentation
Das Handbuch zum Einstieg für das VRTX-Gehäuse bietet einen Überblick über das VRTX-Gehäuse und die Servermodule, die Einrichtung des Systems und technische Daten. • Das Dell PowerEdge VRTX Enclosure Owner's Manual (Benutzerhandbuch für das Dell PowerEdge VRTX-Gehäuse ) enthält Informationen über die VRTX-Gehäusefunktionen und beschreibt die...
Seite 10 • Das Dell Chassis Management Controller for Dell PowerEdge VRTX User’s Guide (Benutzerhandbuch für Dell Chassis Management Controller für Dell PowerEdge VRTX) enthält Informationen über die Installation, Konfiguration und Verwendung des Chassis Management Controller (CMC) für das VRTX- Gehäuse. Sie finden dieses Dokument online unter dell.com/esmmanuals.
Seite 11: Verwenden Des System-Setups Und Des Startmanagers
Konfiguration über eine grafische Benutzeroberfläche unterstützt. Der verfügbare Funktionsumfang im Lifecycle Controller ist abhängig von der erworbenen iDRAC-Lizenz. Weitere Informationen finden Sie in der Dell LC2-Dokumentation unter dell/esmmanuals.com. Aufruf des BIOS-Boot-Managers oder des UEFI-Boot- <F11> Managers (Unified Extensible Firmware Interface), je nach Startkonfiguration des Systems.
Seite 12: Auswählen Des Systemstartmodus
DOS- und 32-Bit-Betriebssysteme bieten keine UEFI-Unterstützung und können nur im BIOS-Startmodus installiert werden. ANMERKUNG: Aktuelle Informationen zu den unterstützten Betriebssystemen erhalten Sie unter dell.com/ossupport. Aufrufen des System-Setups Schalten Sie das System ein oder starten Sie es neu. Drücken Sie umgehend auf die Taste <F2>, wenn die folgende Meldung angezeigt wird: <F2>...
Seite 13: System-Setup-Optionen
<Tabulatortaste> Weiter zum nächsten Fokusbereich. ANMERKUNG: Nur für den Standard-Grafikbrowser <Esc> Wechselt zur vorherigen Seite, bis der Hauptbildschirm angezeigt wird. Durch Drücken der Taste <Esc> im Hauptbildschirm wird eine Meldung angezeigt, in der Sie aufgefordert werden, alle nicht gespeicherten Änderungen zu speichern und das System erneut zu starten.
Seite 14: Bildschirm Systeminformationen
Menüelement Beschreibung System Zeigt Informationen zum System an, wie etwa den Namen des Systemmodells, die Information BIOS-Version, die Service-Tag-Nummer usw. (Systeminformatio nen) Memory Settings Zeigt Informationen und Optionen zum installierten Arbeitsspeicher an. (Speichereinstellun gen) Processor Settings Zeigt Informationen und Optionen zum Prozessor an, wie etwa Taktrate, (Prozessoreinstellu Cachegröße usw.
Seite 15: Bildschirm Speichereinstellungen
Gibt den Speicherbetriebsmodus an. Folgende Optionen sind verfügbar: Betriebsmodus Optimierter Modus, Erweiterter EEC-Modus Spiegelungsmodus , Redundanzmodus, Redundanz mit erweitertem EEC-Modus und Dell Fehlerresistenzmodus. Per Standardeinstellung ist die Option Speicherbetriebsmodus auf Optimierter Modus gesetzt. ANMERKUNG: Je nach Speicherkonfiguration Ihres Systems kann der Speicherbetriebsmodus verschiedene Standardeinstellungen und verfügbare...
Seite 16: Bildschirm Processor Settings (Prozessoreinstellungen)
Bildschirm Processor Settings (Prozessoreinstellungen) Menüelement Beschreibung Logical Processor Ermöglicht das Aktivieren oder Deaktivieren logischer Prozessoren und das (Logischer Anzeigen der Anzahl logischer Prozessoren. Wenn die Option Logical Processor Prozessor) (Logischer Prozessor) auf Enabled (Aktiviert) gesetzt ist, zeigt das BIOS alle logischen Prozessoren an.
Seite 17: Bildschirm Boot Settings (Starteinstellungen)
Menüelement Beschreibung Execute Disable Ermöglicht das Aktivieren oder Deaktivieren der Execute-Disable- Speicherschutztechnologie. Standardmäßig ist die Option Execute Disable auf Enabled (Aktiviert) gesetzt. Number of Cores Ermöglicht das Steuern der Anzahl aktivierter Kerne in jedem einzelnen Prozessor. per Processor Standardmäßig ist die Option Number of Cores per Processor (Anzahl der Kerne je (Anzahl der Kerne Prozessor) auf All (Alle) gesetzt.
Seite 18: Bildschirm Integrierte Geräte
Menüelement Beschreibung (Wiederholung der starten. Standardmäßig ist die Option Boot Sequence Retry (Wiederholung der Startreihenfolge) Startreihenfolge) auf Disabled (Deaktiviert) gesetzt. BIOS Boot Settings Ermöglicht das Aktivieren oder Deaktivieren der BIOS-Startoptionen. (BIOS- ANMERKUNG: Diese Option wird nur beim Startmodus BIOS aktiviert. Starteinstellungen) UEFI- Ermöglicht Ihnen die Aktivierung oder Deaktivierung der UEFI-Startoptionen.
Seite 19: Bildschirm Serial Communications (Serielle Kommunikation)
Menüelement Beschreibung BS-Watchdog- Ermöglicht das Aktivieren oder Deaktivieren des OS-Watchdog-Zeitgebers. Wenn Zeitgeber diese Option aktiviert ist, initialisiert das Betriebssystem den Zeitgeber und der OS- Watchdog-Zeitgeber unterstützt die Wiederherstellung des Betriebssystems. Standardmäßig ist die Option OS-Watchdog-Zeitgeber auf Deaktiviert gesetzt. Integrierter Ermöglicht das Aktivieren oder Deaktivieren des Integrierten Grafikcontrollers. Per Grafikcontroller Standardeinstellung ist die Option Integrierter Grafikcontroller auf Aktiviert gesetzt.
Seite 20: Bildschirm System Profile Settings (Systemprofileinstellungen)
Standardmäßig ist die Option System Profile (Systemprofil) auf Performance Per Watt Optimized (DAPC) (Optimiert für Leistung pro Watt [DAPC]) gesetzt. DAPC steht für Dell Active Power Controller (Aktive Dell- Energiesteuerung). ANMERKUNG: Die folgenden Parameter stehen nur dann zur Verfügung, wenn die Option System Profile (Systemprofil) auf Custom (Benutzerdefiniert) gesetzt ist.
Seite 21: Bildschirm System Security (Systemsicherheit)
Menüelement Beschreibung ANMERKUNG: Wenn die C States aktiviert sind, muss auch die Unteroption Monitor/Mwait aktiviert sein. Mit diesem Feld können die Monitor/Mwait- Anweisungen aktiviert werden. Deaktivieren Sie diese Option, wenn Sie die Option C States (C-States) im Modus Custom (Benutzerdefiniert) deaktivieren. Wenn die Option C States (C-States) im Modus Custom (Benutzerdefiniert) aktiviert ist, hat eine Änderung der Monitor/Mwait-Einstellung keine Auswirkungen auf Stromversorgung und Leistung des Systems.
Seite 22: Verschiedene Einstellungen
Standardmäßig ist die Option Local BIOS Update Support (Lokale BIOS- Aktualisierungssteuerung) auf Unlocked (Nicht gesperrt) gesetzt. ANMERKUNG: BIOS-Aktualisierungen unter Verwendung des Dell Update Package sind von dieser Option nicht betroffen. Power Button Ermöglicht das Aktivieren oder Deaktivieren des Netzschalters auf der Vorderseite (Netzschalter) des Systems.
Seite 23: System- Und Setup-Kennwortfunktionen
Menüelement Beschreibung Bei Fehler F1/F2- Ermöglicht das Aktivieren oder Deaktivieren der F1/F2-Eingabeaufforderung bei Eingabeaufforderu einem Fehler. Standardmäßig ist Bei Fehler F1/F2-Eingabeaufforderung auf Aktiviert gesetzt. Systeminterne Diese Option ermöglicht das Aktivieren oder Deaktivieren der systeminternen Kennzeichnung Kennzeichnung. Per Standardeinstellung ist die systeminterne Kennzeichnung auf (ISC) Aktiviert gesetzt.
Seite 24: Verwenden Des Systemkennworts Zur Systemsicherung
So weisen Sie ein neues System- und/oder Setup-Kennwort zu: Um das System-Setup aufzurufen, drücken Sie unmittelbar nach einem Einschaltvorgang oder Neustart die Taste <F2>. Wählen Sie im Hauptmenü des System-Setups die Option System BIOS (System-BIOS) aus und drücken Sie die <Eingabetaste>. Der Bildschirm System BIOS (System-BIOS) wird angezeigt.
Seite 25: Löschen Oder Ändern Eines Vorhandenen System- Und/Oder Setup-Kennworts
ANMERKUNG: Die Option Password Status (Kennwortstatus) kann in Verbindung mit den Optionen System Password (Systemkennwort) und Setup Password (Setup-Kennwort) eingesetzt werden, um das System vor unerlaubtem Zugriff zu schützen. Löschen oder Ändern eines vorhandenen System- und/oder Setup- Kennworts Stellen Sie sicher, dass der Kennwort-Jumper aktiviert ist und die Option Password Status (Kennwortstatus) auf Unlocked (Nicht gesperrt) gesetzt ist, bevor Sie versuchen, das vorhandene System- und/oder Setup-Kennwort zu löschen oder zu ändern.
Seite 26: Aufrufen Des Uefi-Boot-Managers
Auch nach dem Herunterfahren und Neustarten des Systems wird die Fehlermeldung angezeigt, bis das korrekte Kennwort eingegeben wurde. Die folgenden Optionen sind Ausnahmen: • Wenn die Option System Password (Systemkennwort) nicht auf Enabled (Aktiviert) gesetzt ist und nicht über die Option Password Status (Kennwortstatus) gesperrt ist, kann ein Systemkennwort zugewiesen werden.
Seite 27: Bildschirm Boot Manager (Boot-Manager)
Ermöglicht den Zugriff auf das System-Setup. Setup (System- Setup starten) System Utilities Ermöglicht den Zugriff auf den BIOS Update File Explorer (Explorer für BIOS- (Systemdienstprog Aktualisierungsdateien), die Ausführung des Dell-Diagnoseprogramms und den ramme) Neustart des Systems. UEFI Boot Menu (UEFI-Startmenü) Menüelement Beschreibung Select UEFI Boot Zeigt die Liste der verfügbaren UEFI-Startoptionen an (markiert mit Sternchen).
Seite 28: Integrierte Systemverwaltung
Integrierte Systemverwaltung Der Dell Lifecycle Controller bietet eine erweiterte integrierte Systemverwaltung während des gesamten Lebenszyklus des Servers. Der Lifecycle Controller kann während der Startsequenz gestartet werden und funktioniert unabhängig vom Betriebssystem. ANMERKUNG: Bestimmte Plattformkonfigurationen unterstützen möglicherweise nicht alle Funktionen des Lifecycle Controllers.
Seite 29: Servermodulkomponenten Installieren
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 30: Installieren Eines Servermoduls
ANMERKUNG: Stellen Sie sicher, dass Sie die Servermodul-Partitionen vor der Installation des M820 Servermoduls entfernen. Weitere Informationen zum Entfernen der Servermodul-Partitionen finden Sie im Dell PowerEdge VRTX Enclosure Owner's Manual (Benutzerhandbuch für das Dell PowerEdge VRTX-Gehäuse) unter dell.com/poweredgemanuals. Wenn Sie ein neues Servermodul installieren, entfernen Sie die Kunststoffabdeckung von den E/A- Anschlüssen und bewahren Sie sie für den zukünftigen Gebrauch auf.
Seite 31: Öffnen Und Schließen Des Servermoduls
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 32: Schließen Des Servermoduls
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die...
Seite 33: Kühlgehäuse
Abbildung 6. Im Inneren des Servermoduls Verwaltungs-Riserkarte PCIe-Zusatzkarte 1 – Struktur C PCIe-Zusatzkarte 2 – Struktur B PCIe Mezzanine-Karten-Halteklammer PCIe-Zusatzkarte 3 – Struktur C Kühlgehäuse PCIe-Zusatzkarte 4 – Struktur B Prozessor-/DIMM-Platzhalter Kühlkörper (für Prozessor 2) Prozessorsockel 3 Speichersockel (48) Festplattenlaufwerke (4) Speichermodule (48) Kühlkörper (für Prozessor 1) Kühlgehäuse...
Seite 34: Entfernen Des Kühlgehäuses
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 35: Installieren Eines Servermoduls
ANMERKUNG: Stellen Sie sicher, dass Sie die Servermodul-Partitionen vor der Installation des M820 Servermoduls entfernen. Weitere Informationen zum Entfernen der Servermodul-Partitionen finden Sie im Dell PowerEdge VRTX Enclosure Owner's Manual (Benutzerhandbuch für das Dell PowerEdge VRTX-Gehäuse) unter dell.com/poweredgemanuals. Wenn Sie ein neues Servermodul installieren, entfernen Sie die Kunststoffabdeckung von den E/A- Anschlüssen und bewahren Sie sie für den zukünftigen Gebrauch auf.
Seite 36: Entfernen Eines Festplatten-/Ssd-Laufwerks
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 37: Installieren Eines Festplatten-/Ssd-Laufwerks
Ziehen Sie das Festplatten-/SSD-Laufwerk ganz aus dem Laufwerkschacht heraus. Wenn Sie das Festplatten-/SSD-Laufwerk dauerhaft entfernen, installieren Sie einen Platzhalter. Abbildung 8. Festplatten-/SSD-Laufwerk entfernen und installieren Entriegelungstaste Festplatten-/SSD-Laufwerk Laufwerksanschluss (auf der Festplatten-/ Griff des Festplatten-/SSD- SSD-Rückwandplatine) Laufwerkträgers Installieren eines Festplatten-/SSD-Laufwerks VORSICHT: Wenn ein hot-swap-fähiges Ersatz-Festplatten-/SSD-Laufwerk bei eingeschaltetem Servermodul installiert wird, beginnt automatisch der Wiederaufbau des Laufwerks.
Seite 38: Vorgehen Beim Herunterfahren Zur Wartung Eines Festplatten-/Ssd-Laufwerks
Vorgehen beim Herunterfahren zur Wartung eines Festplatten-/SSD- Laufwerks Dieser Abschnitt betrifft nur Situationen, in denen ein Servermodul zur Wartung eines Festplatten-/SSD- Laufwerks ausgeschaltet werden muss. In vielen Fällen kann die Wartung eines Festplatten-/SSD- Laufwerks bei eingeschaltetem Servermodul erfolgen. VORSICHT: Wenn Sie das Servermodul zur Wartung eines Festplatten-/SSD-Laufwerks ausschalten müssen, warten Sie nach dem Verlöschen der Betriebsanzeige am Servermodul 30 Sekunden, bevor Sie das Festplatten-/SSD-Laufwerk entfernen.
Seite 39: Installieren Eines Festplatten-/Ssd-Laufwerks In Einem Festplatten-/Ssd-Laufwerkträger
Installieren eines Festplatten-/SSD-Laufwerks in einem Festplatten-/SSD- Laufwerkträger Führen Sie das Festplatten-/SSD-Laufwerk in den Festplatten-/SSD-Laufwerkträger ein, wobei sich das Anschlussende der Laufwerkscontrollerplatine auf der Rückseite des Trägers befindet. Richten Sie die Schraublöcher im Festplatten-/SSD-Laufwerk an den Löchern am Festplatten-/SSD- Laufwerkträger aus. Bei korrekter Ausrichtung schließt die Rückseite des Festplatten-/SSD-Laufwerks bündig mit der Rückseite des Laufwerkträgers ab.
Seite 40: Entfernen Der Festplatten-/Ssd-Rückwandplatine
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 41 Fassen Sie die Rückwandplatine an den beiden Kanten in der Nähe des Servermodulgehäuses, und heben Sie die Rückwandplatine aus dem Servermodul heraus. Abbildung 10. Festplatten-/SSD-Rückwandplatine (volle Baulänge) entfernen und installieren Führungsstifte (6) Rückwandplatinen-Anschlüsse (2) Festplatten-/SSD-Rückwandplatine Anschlüsse für Festplatten-/SSD- Laufwerke (4) Führungen (6)
Seite 42: Installieren Der Festplatten-/Ssd-Rückwandplatine
Abbildung 11. Festplatten-/SSD-Rückwandplatine (halbe Baulänge) entfernen und installieren Führungsstifte (3) Rückwandplatinen-Anschluss Festplatten-/SSD-Rückwandplatine Anschlüsse für Festplatten-/SSD- Laufwerke (2) Führungen (3) Installieren der Festplatten-/SSD-Rückwandplatine Entfernen Sie das Servermodul aus dem Gehäuse. Öffnen Sie das Servermodul. Richten Sie die Führungen auf der Festplatten-/SSD-Rückwandplatine an den Führungsstiften auf der Systemplatine aus.
Seite 43: Pcie-Zusatzkarten
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 44: Installieren Einer Pcie-Zusatzkarte
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 45: Netzwerkzusatzkarte/Lom-Riserkarte
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 46: Installieren Der Netzwerkzusatzkarte/Lom-Riserkarte
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 47: Verwaltungs-Riserkarte
Verwaltungs-Riserkarte Die Verwaltungs-Riserkarte enthält zwei SD-Kartensteckplätze und eine USB-Schnittstelle für den integrierten Hypervisor. Diese Karte bietet die folgenden Funktionsmerkmale: • Interne Zweifach-SD-Schnittstelle – behält eine gespiegelte Konfiguration mit SD-Karten in beiden Steckplätzen bei und bietet Redundanz. • Einzelkartenbetrieb – der Betrieb einer einzelnen Karte wird unterstützt, bietet aber keine Redundanz. Austauschen der SD-Karte ANMERKUNG: Die SD-Karte im unteren Kartensteckplatz ist die primäre Karte (SD1), die SD-Karte im oberen Kartensteckplatz ist die sekundäre Karte (SD2).
Seite 48: Interner Usb-Stick
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die...
Seite 49: Vflash Sd-Karte
VORSICHT: Damit der USB-Stick andere Komponenten im Servermodul nicht behindert, darf er die folgenden maximalen Abmessungen nicht überschreiten: 15,9 mm Breite x 57,15 mm Länge x 7,9 mm Höhe. Entfernen Sie das Servermodul aus dem Gehäuse. Öffnen Sie das Servermodul. Suchen Sie den USB-Anschluss / USB-Stick.
Seite 50: Prozessor-/Dimm-Platzhalter
Installieren Sie das Servermodul im Gehäuse. Abbildung 16. vFlash SD-Karte austauschen vFlash SD-Karte Kennzeichnung des vFlash SD- Kartensteckplatzes vFlash SD-Kartensteckplatz Prozessor-/DIMM-Platzhalter VORSICHT: Wenn Sie einen Prozessor dauerhaft entfernen, müssen Sie eine Sockelschutzkappe und einen Prozessor-/DIMM-Platzhalter im freien Sockel installieren, um eine ordnungsgemäße Systemkühlung zu gewährleisten.
Seite 51: Installieren Eines Prozessor-/Dimm-Platzhalters
Heben Sie den Prozessor-/DIMM-Platzhalter vom System ab. Abbildung 17. Prozessor-/DIMM-Platzhalter entfernen und installieren Prozessorsockel Prozessor-/DIMM-Platzhalter Haltezungen (4) Kühlkörperhalteschrauben (4) Installieren eines Prozessor-/DIMM-Platzhalters Entfernen Sie das Servermodul aus dem Gehäuse. Öffnen Sie das Servermodul. Entfernen Sie gegebenenfalls den Prozessor und den Kühlkörper. Positionieren Sie den Prozessor-/DIMM-Platzhalter so auf der Systemplatine des Blades, dass die Verschlussschrauben des Kühlkörpers auf der Systemplatine des Blades durch die Öffnungen in den Laschen des Prozessor-/DIMM-Platzhalters greifen und den Platzhalter so sichern.
Seite 52: Prozessoren
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 53 Entfernen Sie den Kühlkörper. Legen Sie den Kühlkörper mit der Oberseite nach unten auf der Arbeitsfläche ab, um eine Verschmutzung der Wärmeleitpaste zu vermeiden. Abbildung 18. Kühlkörper installieren und entfernen Schrauben (4) Kühlkörper Entfernen Sie die Wärmeleitpaste mit einem sauberen und fusselfreien Tuch vollständig von der Oberfläche der Prozessorabdeckung.
Seite 54 Lösen Sie in gleicher Weise den Freigabehebel des Prozessorsockels in der Nähe des Etiketts mit der Aufschrift CLOSE 1st (Zuerst schließen) aus der verriegelten Position. Schwenken Sie den Hebel um 90 Grad nach oben. Abbildung 19. Abfolge der Hebel beim Öffnen und Schließen der Prozessorabdeckung Etikett OPEN 1st (Zuerst öffnen) Hebel "Zuerst öffnen"...
Seite 55 11. Heben Sie den Prozessor aus dem Sockel und belassen Sie den Freigabehebel in senkrechter Position, damit der neue Prozessor in den Sockel eingepasst werden kann. VORSICHT: Wenn Sie einen Prozessor dauerhaft entfernen, müssen Sie eine Sockelschutzkappe und einen Prozessor-/DIMM-Platzhalter im freien Sockel installieren, um eine ordnungsgemäße Systemkühlung zu gewährleisten.
Seite 56: Installieren Eines Prozessors
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 57: Systemplatine
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die...
Seite 58 VORSICHT: Gehen Sie beim Entfernen aus und Installieren der Systemplatine im Schlitten behutsam vor, um Schäden an der Systemplatine zu vermeiden Entfernen Sie das Servermodul aus dem Gehäuse. Öffnen Sie das Servermodul. Installieren Sie eine E/A-Anschlussabdeckung über dem oder den E/A-Anschlüssen auf der Rückseite der Platine.
Seite 59 Entfernen Sie den/die Speichercontroller. Abbildung 21. Systemplatine entfernen und installieren E/A-Anschlussabdeckung Sicherungsstift Systemplatine Laschen am Systemgehäuse Aussparungen im Systemplatinenträger...
Seite 60: Installieren Der Systemplatine
10. Installieren Sie das Servermodul im Gehäuse. 11. Importieren Sie Ihre neue oder vorhandene Lizenz für iDRAC Enterprise. Weitere Informationen finden Sie im iDRAC7 User's Guide (iDRAC7 Benutzerhandbuch) unter dell.com/support/manuals. System Memory Das System unterstützt registrierte DDR3-DIMMs (RDIMMs) und lastreduzierte DIMMs (LRDIMMs). Es unterstützt die Spannungsspezifikationen von DDR3 und DDR3L.
Seite 61 • Maximale unterstützte DIMM-Taktrate der Prozessoren Das System enthält 48 Speichersockel, die in zwei Sätze zu zwölf Sockeln aufgeteilt sind, also ein Satz für jeden Prozessor. Jeder Satz von zwölf Speichersockeln ist in vier Kanäle organisiert. In den einzelnen Kanälen sind die Auswurfhebel am jeweils ersten Sockel weiß, am jeweils zweiten Sockel schwarz und am jeweils dritten Sockel grün.
Seite 62 Kanal 3: Speichersockel A4, A8 und A12 Prozessor 2 Kanal 0: Speichersockel B1, B5 und B9 Kanal 1: Speichersockel B2, B6 und B10 Kanal 2: Speichersockel B3, B7 und B11 Kanal 3: Speichersockel B4, B8 und B12 Prozessor 3 Kanal 0: Speichersockel C1, C5 und C9 Kanal 1: Speichersockel C2, C6 und C10 Kanal 2: Speichersockel C3, C7 und C11 Kanal 3: Speichersockel C4, C8 und C12...
Seite 63: Allgemeine Richtlinien Zur Installation Von Speichermodulen
Processor DIMM- DIMMs Taktrate (in MT/s) Maximaler DIMM- Type bestückt je Rank je Kanal Kanal 1,5 V 1,35 V 1066 und 800 1066 und 800 Vierfach 1333, 1066 und 1066 und 800 Zweifach LRDIMM 1866, 1600, 1333, 1600, 1333 und Vierfach und 1066 1066...
Seite 64: Betriebsartspezifische Richtlinien
• Bestücken Sie DIMMs auf Basis der folgenden Konfigurationen von Prozessor und Kühlkörper. Tabelle 2. Konfigurationen von Prozessor und Kühlkörper Anzahl der DIMMs Prozessor Prozessorkonfig Kühlkö RAS-Funktionen typ (in uration rper Maximal (Zuverlässigkeit, Watt) Verfügbarkeit und Wartung) Zwei bis zu 95 67 mm 24 (drei DIMMs je Kanal) 24 (drei DIMMs je Kanal)
Seite 65: Beispiel-Speicherkonfigurationen
In diesem Modus wird ein Rank je Kanal als Ersatz-Rank reserviert. Wenn auf einem Rank dauerhafte, korrigierbare Fehler erkannt werden, werden die Daten von diesem Rank auf den Ersatz-Rank kopiert und der fehlerhafte Rank wird deaktiviert. Bei aktivierter Speicherredundanz wird der Systemspeicher, der dem Betriebssystem zur Verfügung steht, um einen Rank je Kanal verringert.
Seite 66 Systemkapazität DIMM-Größe Anzahl der Organisationund DIMM- (in GB) (in GB) DIMMs Taktrate Steckplatzbelegung 2R x8, 1333 MT/s A1, A2, A3, A4, B1, B2, B3, 2R x8, 1600 MT/s 2R x8, 1333 MT/s A1, A2, A3, A4, A5, A6, A7, A8, B1, B2, B3, B4, B5, B6, B7, B8 2R x4, 1333 MT/s A1, A2, A3, A4, B1, B2, B3,...
Seite 67 Systemkapazität DIMM-Größe Anzahl der Organisationund DIMM- (in GB) (in GB) DIMMs Taktrate Steckplatzbelegung 2R x4, 1333 MT/s A1, A2, A3, A4, A5, A6, A7, 2R x4, 1600 MT/s A8, A9, A10, A11, A12, B1, B2, B3, B4, B5, B6, B7, B8, B9, B10, B11, B12 4R x4, 1066 MT/s A1, A2, A3, A4, A5, A6, A7,...
Seite 68 Systemkapazität DIMM-Größe Anzahl der Organisationund DIMM- (in GB) (in GB) DIMMs Taktrate Steckplatzbelegung C3, C4, C5, C6, D1, D2, D3, D4, D5, D6 2R x4, 1333 MT/s A1, A2, A3, A4, A5, A6, A7, 2R x4, 1600 MT/s A8, B1, B2, B3, B4, B5, B6, B7, B8, C1, C2, C3, C4, C5, C6, C7, C8, D1, D2, D3, D4, D5, D6, D7, D8...
Seite 69: Entfernen Von Speichermodulen
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 70: Installieren Von Speichermodulen
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 71 VORSICHT: Wenn Sie einen Prozessor dauerhaft entfernen, müssen Sie eine Sockelschutzkappe und einen Prozessor-/DIMM-Platzhalter im freien Sockel installieren, um eine ordnungsgemäße Systemkühlung zu gewährleisten. Der Prozessor-/DIMM-Platzhalter bedeckt die nicht belegten Sockel für die DIMMs und den Prozessor. Entfernen Sie das Servermodul aus dem Gehäuse. Öffnen Sie das Servermodul.
Seite 72: Nvram-Pufferbatterie
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 73: Speichercontrollerkarte
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 74: Installieren Der Speichercontrollerkarte
Ziehen Sie die Speichercontrollerkarte gerade nach oben aus dem Anschluss. Abbildung 25. Speichercontrollerkarte entfernen und installieren Schrauben (2) Speichercontrollerkarte Klammern (2) Anschluss Installieren der Speichercontrollerkarte Halten Sie die Speichercontrollerkarte an den Rändern und positionieren Sie sie so, dass der Kartenstecker am Anschluss auf der Systemplatine ausgerichtet ist. Richten Sie das andere Ende so aus, dass der Kartenrand durch die Halterung gesichert ist.
Seite 75: Fehlerbehebung Beim System
Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben. ANMERKUNG: Informationen zur Fehlerbehebung bei Komponenten des PowerEdge VRTX- Gehäuses finden Sie unter „Fehlerbehebung beim Gehäuse“ im Dell PowerEdge VRTX Enclosure Owner's Manual (Dell PowerEdge VRTX-Gehäuse Benutzerhandbuch) unter dell.com/ poweredgemanuals.
Seite 76: Fehlerbehebung Bei Festplattenlaufwerken
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 77: Fehlerbehebung Bei Usb-Geräten
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 78: Fehlerbehebung Bei Prozessoren
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 79 Die Batterie hält auch nach dem Ausschalten des Servermoduls die Informationen der Servermodul- Konfiguration, des Datums und der Uhrzeit aufrecht, die im NVRAM abgelegt sind. Die Batterie muss eventuell ausgewechselt werden, wenn während der Startroutine ein falsches Datum oder eine falsche Uhrzeit angezeigt wird.
Seite 81: Verwenden Der Systemdiagnose
Verwenden der Systemdiagnose Führen Sie bei Störungen im System die Systemdiagnose durch, bevor Sie Dell zwecks technischer Unterstützung kontaktieren. Der Zweck der Systemdiagnose ist es, die Hardware des Systems ohne zusätzliche Ausrüstung und ohne das Risiko von Datenverlust zu testen. Wenn Sie ein Problem nicht selbst beheben können, können Service- und Supportmitarbeiter die Diagnoseergebnisse zur Lösung des...
Seite 82: Bedienelemente Der Systemdiagnose
Zeitstempel an. Diese Anzeige erfolgt nur dann, wenn mindestens eine Ereignisbeschreibung aufgezeichnet wurde. Informationen zur integrierten Systemdiagnose finden Sie im Dell Enhanced Pre-boot System Assessment User Guide (Benutzerhandbuch für die erweiterte Dell-Systemüberprüfung vor dem Start) unter dell.com/...
Seite 83: Jumper Und Anschlüsse
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 84: Anschlüsse Auf Der Systemplatine
Anschlüsse auf der Systemplatine Abbildung 26. Anschlüsse auf der Systemplatine Tabelle 6. Anschlüsse auf der Systemplatine Elem Konnektor Beschreibung PWRD_EN, NVRAM_CLR Jumper für die Systemkonfiguration MANAGEMENT RISER Anschluss für Verwaltungs-Riserkarte MEZZ1_FAB_C PCIe-Zusatzkartenanschluss für Struktur C MEZZ2_FAB_B PCIe-Zusatzkartenanschluss für Struktur B Anschluss für vFlash SD-Karte ANMERKUNG: Der Anschluss für die vFlash SD-Karte befindet sich unter Netzwerkzusatzkarte 1.
Seite 85: Deaktivieren Eines Verlorenen Kennworts
Elem Konnektor Beschreibung MEZZ4_FAB_B PCIe-Zusatzkartenanschluss für Struktur B NETWORK DAUGHTER Anschluss für Netzwerkzusatzkarte CARD 2 (bNDC2) CPU2 Prozessorsockel 2 B3, B7, B11, B4, B8, B12 Speichermodulsockel (für Prozessor 2) B10, B6, B2, B9, B5, B1 Speichermodulsockel (für Prozessor 2) C1, C5, C9, C2, C6, C10 Speichermodulsockel (für Prozessor 3) CPU3 Prozessorsockel 3...
Seite 86 Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 87: Technische Daten
Technische Daten Prozessor Prozessortyp Bis zu vier Intel Xeon Prozessoren der Produktfamilie E5-4600- und E5-4600 v2. Speicher Architektur DDR3- und LV-DDR3-DIMMs mit 1600 MT/s, 1333 MT/s, 1066 MT/s oder 800 MT/s ANMERKUNG: Intel Xeon Prozessoren der Produktfamilie E5-4600 v2 unterstützten auch DDR3- und LV-DDR3-DIMMs mit 1866 MT/s.
Seite 88 Anwendungsspeicher Akku NVRAM-Pufferbatterie CR 2032; 3,0-V-Lithium-Knopfzellenbatterie Umgebungsbedingungen ANMERKUNG: Weitere Informationen zu Umgebungsbedingungen bei verschiedenen Systemkonfigurationen finden Sie unter dell.com/environmental_datasheets. Lagerungstemperatur -40 °C bis 65 °C (–40 °F bis 149 °F) bei einer maximalen Temperaturänderung von 20 °C pro Stunde Standardbetriebstemperatur Längerer Betrieb: 10 °C bis 35 °C bei 10 % bis 80 %...
Seite 89 Umgebungsbedingungen ANMERKUNG: Bei Betrieb im erweiterten Temperaturbereich können auf der LCD- Anzeige und im Systemereignisprotokoll Warnungen bezüglich der Umgebungstemperatur gemeldet werden. ≤ 10 % der jährlichen Betriebsstunden 5 °C bis 40 °C, 5 % bis 85 % RH bei einem Taupunkt von 26 °C.
Seite 91: Systemmeldungen
Systemmeldungen Meldungen der LCD-Statusanzeige Die LCD-Meldungen bestehen aus kurzen Textnachrichten, die sich auf Ereignisse beziehen, die im Systemereignisprotokoll (SEL) aufgezeichnet sind. Informationen über das SEL und über die Konfiguration der Systemverwaltungseinstellungen finden Sie in der Dokumentation der Systemverwaltungssoftware. Anzeigen von LCD-Meldungen Wenn ein Systemfehler auftritt, wird das LCD-Display gelb.
Seite 92 ANMERKUNG: In einigen Meldungen wird eine bestimmte Systemkomponente anhand des Namens (<name> bzw. <Name>), der Komponentennummer (<number> bzw. <Nummer>) oder der Position (<bay> bzw. <Schacht>) identifiziert. Fehlercode Meldungsinformationen AMP0300 Meldung The system board <name> current is less than the lower warning threshold (Die Stromstärke der Systemplatine <Name>...
Seite 93 Fehlercode Meldungsinformationen Überprüfen Sie die Systemprotokolle auf Stromausfälle. Überprüfen Sie die Änderungen der Systemkonfiguration. Wenn das Problem weiterhin besteht, lesen Sie Wie Sie Hilfe bekommen. AMP0303 Meldung The system board <name> current is greater than the upper critical threshold (Die Stromstärke der Systemplatine <Name>...
Seite 94 Fehlercode Meldungsinformationen Einzelheiten Die Stromstärke des Laufwerkschachts <Name> liegt außerhalb des optimalen Bereichs. Aktion Überprüfen Sie die Stromrichtlinie des Systems. Überprüfen Sie die Systemprotokolle auf Stromausfälle. Überprüfen Sie die Änderungen der Systemkonfiguration. Wenn das Problem weiterhin besteht, lesen Sie Wie Sie Hilfe bekommen.
Seite 95 Fehlercode Meldungsinformationen AMP0309 Meldung Disk drive bay <name> current is greater than the upper critical threshold (Die Stromstärke des Laufwerkschachts <Name> ist höher als der obere kritische Schwellenwert). LCD-Meldung Disk drive bay <name> current is outside of range (Die Stromstärke des Laufwerkschachts <Name> liegt außerhalb des Bereichs).
Seite 96 Fehlercode Meldungsinformationen Überprüfen Sie die Änderungen der Systemkonfiguration. Wenn das Problem weiterhin besteht, lesen Sie Wie Sie Hilfe bekommen. AMP0313 Meldung System level current is less than the lower warning threshold (Die Stromstärke auf Systemebene ist niedriger als der untere Warnungsschwellenwert).
Seite 97 Fehlercode Meldungsinformationen Aktion Überprüfen Sie die Stromrichtlinie des Systems. Überprüfen Sie die Systemprotokolle auf Stromausfälle. Überprüfen Sie die Änderungen der Systemkonfiguration. Wenn das Problem weiterhin besteht, lesen Sie Wie Sie Hilfe bekommen. AMP0316 Meldung System level current is outside of range (Die Stromstärke auf Systemebene liegt außerhalb des Bereichs).
Seite 98 Fehlercode Meldungsinformationen Aktion Überprüfen Sie die Stromrichtlinie des Systems. Überprüfen Sie die Systemprotokolle auf Stromausfälle. Überprüfen Sie die Änderungen der Systemkonfiguration. Wenn das Problem weiterhin besteht, lesen Sie Wie Sie Hilfe bekommen. AMP0320 Meldung Chassis power level current is greater than the upper warning threshold (Die Stromstärke auf Gehäusestromebene ist höher als der obere Warnungsschwellenwert).
Seite 99 Fehlercode Meldungsinformationen Überprüfen Sie die Änderungen der Systemkonfiguration. Wenn das Problem weiterhin besteht, lesen Sie Wie Sie Hilfe bekommen. ASR0000 Meldung Der Watchdog-Zeitmesser ist abgelaufen. Einzelheiten Das Betriebssystem oder eine Anwendung konnte innerhalb des Zeitraums der Zeitüberschreitung nicht kommunizieren. Aktion Überprüfen Sie das Betriebssystem, die Anwendung, die Hardware und das Systemereignisprotokoll auf Ausnahmeereignisse.
Seite 100 Fehlercode Meldungsinformationen Einzelheiten Das Betriebssystem oder eine Anwendung konnte innerhalb des Zeitraums der Zeitüberschreitung nicht kommunizieren. Es wurden keine Maßnahmen ergriffen. Aktion Überprüfen Sie das Betriebssystem, die Anwendung, die Hardware und das Systemereignisprotokoll auf Ausnahmeereignisse. ASR0100 Meldung The BIOS watchdog timer reset the system (Der BIOS- Watchdog-Zeitmesser hat das System zurückgesetzt).
Seite 101 Fehlercode Meldungsinformationen Einzelheiten Das Betriebssystem oder eine Anwendung kkonnte innerhalb des Zeitraums der Zeitüberschreitung nicht kommunizieren. Das System wurde ausgeschaltet. Aktion Überprüfen Sie das Betriebssystem, die Anwendung, die Hardware und das Systemereignisprotokoll auf Ausnahmeereignisse. ASR0104 Meldung The OS watchdog timer power-cycled the system (Der Watchdog-Zeitmesser des Betriebssystems hat das System aus- und wieder eingeschaltet).
Seite 102 Fehlercode Meldungsinformationen Aktion Überprüfen Sie das Betriebssystem, die Anwendung, die Hardware und das Systemereignisprotokoll auf Ausnahmeereignisse. BAT0000 Meldung The system board battery is low (Der Akku der Systemplatine ist fast erschöpft). Einzelheiten Entweder fehlt der Akku der Systemplatine, er ist schwach oder er lässt sich aufgrund von Temperaturproblemen nicht aufladen.
Seite 103 Fehlercode Meldungsinformationen Aktion Überprüfen Sie die Installation des Speicherakkus. BAT0010 Meldung The storage battery for disk drive bay <bay> is low (Der Speicherakku für Laufwerkschacht <Schacht> ist fast erschöpft). Einzelheiten Das System muss eingeschaltet bleiben, damit der Akku aufgeladen werden kann. Aktion Laden Sie den Akku auf.
Seite 104 Fehlercode Meldungsinformationen LCD-Meldung The <name> battery has failed. Check battery. (Der Akku <Name> ist ausgefallen. Überprüfen Sie den Akku.) Einzelheiten Entweder fehlt der Akku <Name>, er ist schwach oder er lässt sich aufgrund von Temperaturproblemen nicht aufladen. Aktion Überprüfen Sie die Systemlüfter. Tauschen Sie den Akku <Name>...
Seite 105 Fehlercode Meldungsinformationen LCD-Meldung CPU <number> has a thermal trip. Check CPU heat sink. (Prozessor <Nummer> weist einen thermischen Auslöser auf. Überprüfen Sie den Prozessorkühlkörper.) Einzelheiten Die Prozessortemperatur hat den Arbeitsbereich überschritten. Aktion Überprüfen Sie die Protokolle auf Lüfterausfälle, ersetzen Sie ausgefallene Lüfter.
Seite 106 Fehlercode Meldungsinformationen Wenn das Problem weiterhin besteht, lesen Sie Wie Sie Hilfe bekommen. CPU0005 Meldung CPU <number> configuration is unsupported (Die Konfiguration von Prozessor <Nummer> wird nicht unterstützt). LCD-Meldung CPU <number> configuration is unsupported. Check CPU or BIOS revision. (Die Konfiguration von Prozessor <Nummer> wird nicht unterstützt.
Seite 107 Fehlercode Meldungsinformationen Aktion Überprüfen Sie die Systemprotokolle auf Stromversorgungs- oder Temperaturausnahmen. CPU0023 Meldung CPU <number> is absent (Prozessor <Nummer> fehlt). LCD-Meldung CPU <number> is absent. Check CPU. (Prozessor <Nummer> fehlt. Überprüfen Sie den Prozessor.) Aktion Überprüfen Sie die Prozessorinstallation. Setzen Sie den Prozessor gegebenenfalls neu ein.
Seite 108 Fehlercode Meldungsinformationen Aktion Überprüfen Sie die Betriebsumgebung, die Lüfter und die Kühlkörper des Systems. CPU0104 Meldung CPU <number> temperature is outside of range (Die Temperatur von Prozessor <Nummer> liegt außerhalb des Bereichs). LCD-Meldung CPU <number> temperature is outside of range. Check fans. (Die Temperatur von Prozessor <Nummer>...
Seite 109 Fehlercode Meldungsinformationen Aktion Schalten Sie das System aus und nehmen Sie es für eine Minute vom Netz. Legen Sie das System wieder an das Netz und schalten Sie es ein. Vergewissern Sie sich, dass der Prozessor richtig sitzt. Wenn das Problem weiterhin besteht, lesen Sie Wie Sie Hilfe bekommen.
Seite 110 Fehlercode Meldungsinformationen Vergewissern Sie sich, dass der Prozessor richtig sitzt. Wenn das Problem weiterhin besteht, lesen Sie Wie Sie Hilfe bekommen. CPU0204 Meldung CPU <number> <name> voltage is outside of range (Die <Name>-Spannung von Prozessor <Nummer> liegt außerhalb des Bereichs). LCD-Meldung CPU <number>...
Seite 111 Fehlercode Meldungsinformationen LCD-Meldung CPU <number> protocol error detected. Power cycle system. (Protokollfehler bei Prozessor <Nummer> festgestellt. Schalten Sie das System aus und wieder ein.) Einzelheiten Das Systemereignisprotokoll und die Betriebssystemprotokolle weisen möglicherweise darauf hin, dass die Ausnahme außerhalb des Prozessors aufgetreten ist. Aktion Überprüfen Sie das Systemereignisprotokoll und die Betriebssystemprotokolle auf Ausnahmen.
Seite 112 Fehlercode Meldungsinformationen Einzelheiten Das Systemereignisprotokoll und die Betriebssystemprotokolle weisen möglicherweise darauf hin, dass die Ausnahme außerhalb des Prozessors aufgetreten ist. Aktion Überprüfen Sie das Systemereignisprotokoll und die Betriebssystemprotokolle auf Ausnahmen. Wenn keine Ausnahmen vorliegen, fahren Sie fort. Schalten Sie das System aus und nehmen Sie es für eine Minute vom Netz.
Seite 113 Fehlercode Meldungsinformationen Aktion Schalten Sie das System aus und nehmen Sie es für eine Minute vom Netz. Legen Sie das System wieder an das Netz und schalten Sie es ein. Vergewissern Sie sich, dass der Prozessor richtig sitzt. Wenn das Problem weiterhin besteht, lesen Sie Wie Sie Hilfe bekommen.
Seite 114 Fehlercode Meldungsinformationen Spannungsreglermodul von Prozessor <Nummer> liegt außerhalb des Bereichs). LCD-Meldung The power input for CPU <number> voltage regulator module is outside of range. Re-seat module. (Die Eingangsleistung für das Spannungsreglermodul von Prozessor <Nummer> liegt außerhalb des Bereichs. Setzen Sie das Modul neu ein.) Einzelheiten Die Systemleistung ist möglicherweise herabgesetzt oder das System funktioniert möglicherweise nicht.
Seite 115 Fehlercode Meldungsinformationen Aktion Suchen Sie in diesem Handbuch nach Verfahren für eine ordnungsgemäße Konfiguration und Installation. CPU0816 Meldung CPU <number> voltage regulator module is absent (Das Spannungsreglermodul von Prozessor <Nummer> fehlt). LCD-Meldung CPU <number> voltage regulator module absent. Check module. (Das Spannungsreglermodul von Prozessor <Nummer>...
Seite 116 Fehlercode Meldungsinformationen Aktion Wenn der Speicheradapter unerwartet deaktiviert ist, aktivieren Sie ihn wieder. HWC1009 Meldung The backplane is absent (Die Rückwandplatine fehlt). LCD-Meldung The backplane is absent. Check hardware. (Die Rückwandplatine fehlt. Überprüfen Sie die Hardware.) Einzelheiten Die Rückwandplatine ist möglicherweise für einen ordnungsgemäßen Betrieb erforderlich.
Seite 117 Fehlercode Meldungsinformationen <Nummer> wurden nicht übereinstimmende Strukturen festgestellt). Einzelheiten Die Strukturtypen für das E/A-Modul und PCIe-Zusatzkarten müssen übereinstimmen. Aktion Überprüfen Sie in der grafischen Benutzeroberfläche des CMC den Gehäusestrukturtyp und vergleichen Sie ihn mit dem Typ des E/A-Moduls oder der PCIe-Zusatzkarte. HWC2011 Meldung The riser board cable or interconnect is not connected, or is...
Seite 118 Fehlercode Meldungsinformationen Aktion Wenn das E/A-Modul versehentlich entfernt wurde, überprüfen Sie das Vorhandensein des E/A-Moduls und setzen Sie es wieder ein. HWC4000 Meldung A hardware incompatibility detected between BMC/iDRAC firmware and CPU (Zwischen BMC/iDRAC-Firmware und Prozessor wurde eine Hardwareinkompatibilität festgestellt). LCD-Meldung Incompatibility between BMC/iDRAC firmware and CPU.
Seite 119 Fehlercode Meldungsinformationen Aktion Überprüfen Sie das Vorhandensein der Hardware, installieren Sie sie wieder oder schließen Sie sie wieder an und versuchen dann eine erneute Aktualisierung. Wenn das Problem weiterhin besteht, lesen Sie Wie Sie Hilfe bekommen. HWC4015 Meldung Link Tuning error detected (Link-Tuning-Fehler festgestellt). Einzelheiten Der CMC verwendet alte Firmware.
Seite 120 Fehlercode Meldungsinformationen Aktion Wenn das Problem weiterhin besteht, lesen Sie Wie Sie Hilfe bekommen. HWC5010 Meldung <name> cannot detect any hosts (<Name> kann keine Hosts feststellen). Aktion Wenn das Problem weiterhin besteht, lesen Sie Wie Sie Hilfe bekommen. HWC5014 Meldung <name>...
Seite 121 Fehlercode Meldungsinformationen Aktion Wenn das Problem weiterhin besteht, lesen Sie Wie Sie Hilfe bekommen. HWC6000 Meldung The <name> controller is offline (Der <Name>-Controller ist offline). Einzelheiten Informationen und Status stehen für diesen Controller nicht zur Verfügung. Aktion Entfernen Sie den Eingangsstrom und legen Sie ihn wieder an.
Seite 122 Fehlercode Meldungsinformationen <Nummer> hat von einem normalen oder Warnzustand zu einem kritischen Zustand gewechselt). Einzelheiten Der Zustand von Server <Nummer> hat von einem normalen Zustand zu einem Warnzustand gewechselt. Aktion Überprüfen Sie das Systemprotokoll und die Frontblende nach weitere Informationen. HWC7006 Meldung Server <number>...
Seite 123 Fehlercode Meldungsinformationen Einzelheiten Der Zustand von Server <Nummer> hat von einem normalen Zustand zu einem Warnzustand gewechselt. Aktion Überprüfen Sie das Systemprotokoll und die Frontblende nach weitere Informationen. LNK2700 Meldung The <name> LAN heartbeat is lost (Kein <Name>-LAN- Heartbeat mehr). Einzelheiten Der CMC hat keine Netzwerkverbindung mehr.
Seite 124 Fehlercode Meldungsinformationen Aktion Setzen Sie die Speichermodule neu ein. Wenn das Problem weiterhin besteht, lesen Sie Wie Sie Hilfe bekommen. MEM0003 Meldung Stuck bit memory error detected on a memory device at location <location> (Auf einem Speichergerät an Position <Position> wurden Stuck-Bit-Speicherfehler festgestellt). Einzelheiten Dies ist ein frühzeitiger Hinweis auf einen möglichen zukünftigen nicht korrigierbaren Fehler.
Seite 125 Fehlercode Meldungsinformationen Einzelheiten Möglicherweise sitzt der Speicher nicht richtig, ist falsch konfiguriert oder ausgefallen. Die Speichergröße ist reduziert. Aktion Überprüfen Sie die Speicherkonfiguration. Setzen Sie die Speichermodule neu ein. Wenn das Problem weiterhin besteht, lesen Sie Wie Sie Hilfe bekommen. MEM0009 Meldung Memory device at location <location>...
Seite 126 Fehlercode Meldungsinformationen Aktion Setzen Sie die Speichermodule neu ein. Wenn das Problem weiterhin besteht, lesen Sie Wie Sie Hilfe bekommen. MEM0702 Meldung Correctable memory error rate exceeded for <location> (An <Position> wurde die Rate für korrigierbare Speicherfehler überschritten). LCD-Meldung Correctable memory error rate exceeded for <location>. Re- seat memory.
Seite 127 Fehlercode Meldungsinformationen Einzelheiten Möglicherweise ist der Speicher nicht betriebsbereit. Diese Meldung ist ein frühzeitiger Hinweis auf einen möglichen zukünftigen nicht korrigierbaren Fehler. Aktion Setzen Sie die Speichermodule neu ein. Wenn das Problem weiterhin besteht, lesen Sie Wie Sie Hilfe bekommen. MEM1016 Meldung Memory device at location <location>...
Seite 128 Fehlercode Meldungsinformationen MEM1208 Meldung Memory spare redundancy is lost. Check memory device at location <location>. (Verlust der Redundanz durch Speicherreserve. Überprüfen Sie das Speichergerät an Position <Position>.) LCD-Meldung Memory spare lost on <location>. Power cycle system. (Verlust der Speicherredundanz an <Position>. Schalten Sie das System aus und wieder ein.) Einzelheiten Speicherredundanz steht nicht mehr zur Verfügung.
Seite 129 Fehlercode Meldungsinformationen korrigierbarer Speicherfehler wurde für ein Speichergerät an Position <Position> deaktiviert). LCD-Meldung SBE log disabled on <location>. Re-seat memory. (SBE- Protokoll an <Position> deaktiviert. Setzen Sie den Speicher neu ein.) Einzelheiten Fehler werden korrigiert, aber nicht mehr protokolliert. Aktion Überprüfen Sie die Systemprotokolle auf Speicherausnahmen.
Seite 130 Fehlercode Meldungsinformationen Einzelheiten Aufgrund eine Ausnahme bei Systemhardware oder - software konnte über den BMC kein ordentliches Herunterfahren bei einem Agenten angefordert werden. Aktion Überprüfen Sie die Betriebssystemprotokolle und die Systemgrafik nach weiteren Informationen. OSE1001 Meldung Failed to boot from A (Ein Starten von A ist fehlgeschlagen). Aktion Überprüfen Sie die Systemstartkonfiguration und die Startmedien.
Seite 131 Fehlercode Meldungsinformationen OSE1013 Meldung Failed to boot (Startvorgang fehlgeschlagen). Aktion Überprüfen Sie die Systemstartkonfiguration und die Startmedien. Weitere Informationen finden Sie in der Systemgrafik. PCI1302 Meldung A bus time-out was detected on a component at bus <bus>device<device>function <func> (Bei einer Komponente an Bus <Bus>...
Seite 132 Fehlercode Meldungsinformationen Einzelheiten Die Systemleistung ist möglicherweise herabgesetzt, das PCI-Gerät funktioniert möglicherweise nicht oder das System funktioniert möglicherweise nicht. Aktion Schalten Sie den Eingangsstrom aus und wieder ein, aktualisieren Sie die Komponententreiber und installieren Sie das Gerät wieder, wenn es entfernt werden kann. PCI1310 Meldung A PCI system error was detected on a component at bus...
Seite 133 Fehlercode Meldungsinformationen PCI1318 Meldung A fatal error was detected on a component at bus <bus>device<device>function <func> (Bei einer Komponente an Bus <Bus> Gerät <Gerät> Funktion <Funktion> wurde ein schwerwiegender Fehler festgestellt). LCD-Meldung Fatal error on bus <bus> device <device> function <func>. Power cycle system.
Seite 134 Fehlercode Meldungsinformationen Einzelheiten Die Systemleistung ist möglicherweise herabgesetzt oder das System funktioniert möglicherweise nicht. Aktion Schalten Sie den Eingangsstrom aus und wieder ein, aktualisieren Sie die Komponententreiber und installieren Sie das Gerät wieder, wenn es entfernt werden kann. PCI1344 Meldung An I/O channel check error was detected (Ein E/A- Kanalprüffehler wurde festgestellt).
Seite 135 Fehlercode Meldungsinformationen Aktion Schalten Sie den Eingangsstrom aus und wieder ein, aktualisieren Sie die Komponententreiber und installieren Sie das Gerät wieder, wenn es entfernt werden kann. PCI1354 Meldung A bus correctable error was detected on a component at slot <number> (Bei einer Komponente auf Steckplatz <Nummer> wurde ein korrigierbarer Busfehler festgestellt).
Seite 136 Fehlercode Meldungsinformationen Einzelheiten Die Systemleistung ist möglicherweise herabgesetzt oder das System funktioniert möglicherweise nicht. Aktion Schalten Sie den Eingangsstrom aus und wieder ein, aktualisieren Sie die Komponententreiber und installieren Sie das Gerät wieder, wenn es entfernt werden kann. PCI1362 Meldung Bus performance degraded for a component at slot <number>...
Seite 137 Fehlercode Meldungsinformationen PCI3000 Meldung Device option ROM on embedded NIC failed to support Link Tuning or FlexAddress (Unterstützung von FlexAddress oder Link-Tuning durch Geräte-Options-ROM auf integriertem NIC fehlgeschlagen). Einzelheiten Die BIOS-, BMC/iDRAC- oder LOM-Firmware ist veraltet, sodass FlexAddress nicht unterstützt wird. Aktion Aktualisieren Sie die BIOS-, BMC/iDRAC- und LOM- Firmware.
Seite 138 Fehlercode Meldungsinformationen an Bus <Bus> Gerät <Gerät> Funktion <Funktion> wurde ein nicht schwerwiegender PCIe-Fehler festgestellt). Einzelheiten Die Systemleistung ist möglicherweise herabgesetzt. Aktion Schalten Sie den Eingangsstrom aus und wieder ein und aktualisieren Sie die Komponententreiber. Zum nächsten geplanten Wartungszeitpunkt entfernen Sie das Gerät und installieren es wieder.
Seite 139 Fehlercode Meldungsinformationen Einzelheiten Der Controller hat einen Ausfall der Festplatte festgestellt und die Festplatte offline geschaltet. Aktion Entfernen Sie die fehlerhafte Festplatte und setzen Sie sie wieder ein. Wenn das Problem weiterhin besteht, lesen Sie Wie Sie Hilfe bekommen. PDR0002 Meldung A predictive failure detected on drive <number>...
Seite 140 Fehlercode Meldungsinformationen Einzelheiten Der Controller hat vom Laufwerk einen SMART-Fehler empfangen. Das Laufwerk ist betriebsbereit, muss aber ersetzt werden. Aktion Das Laufwerk muss während des nächsten Wartungsfensters ersetzt werden. PDR1016 Meldung Drive <number> is removed from disk drive bay <bay> (Laufwerk <Nummer>...
Seite 141 Fehlercode Meldungsinformationen PST0129 Meldung Memory is detected, but is not configurable (Speicher wurde erkannt, ist jedoch nicht konfigurierbar). LCD-Meldung Memory is detected, but is not configurable. Check memory devices. (Speicher wurde erkannt, ist jedoch nicht konfigurierbar. Überprüfen Sie die Speichergeräte.) Einzelheiten Das System-BIOS hat Speicher erkannt, konnte den Speicher jedoch nicht für den Systembetrieb konfigurieren.
Seite 142 Fehlercode Meldungsinformationen Problem weiterhin besteht, lesen Sie Wie Sie Hilfe bekommen. PST0133 Meldung DMA controller failed (DMA-Controller fehlerhaft). LCD-Meldung DMA controller failed. Power cycle system. (DMA-Controller fehlerhaft. Schalten Sie das System aus und wieder ein.) Einzelheiten Das System-BIOS hat während des System-POST einen Fehler beim DMA-Controller festgestellt.
Seite 143 Fehlercode Meldungsinformationen Aktion Entfernen Sie den Eingangsstrom und legen Sie ihn wieder an. Wenn das Problem weiterhin besteht, lesen Sie Wie Sie Hilfe bekommen. PST0137 Meldung Parity error (Paritätsfehler). LCD-Meldung Parity error. Power cycle system. (Paritätsfehler. Schalten Sie das System aus und wieder ein.) Einzelheiten Das System-BIOS hat während des POST einen Paritätsfehler festgestellt.
Seite 144 Fehlercode Meldungsinformationen Aktion Entfernen Sie den Eingangsstrom und legen Sie ihn wieder an. Wenn das Problem weiterhin besteht, lesen Sie Wie Sie Hilfe bekommen. PST0141 Meldung QuickPath Interconnect (QPI) fatal error. (Schwerwiegender QPI-Fehler) LCD-Meldung QuickPath Interconnect (QPI) fatal error. (Schwerwiegender QPI-Fehler) Einzelheiten Während des System-POST war Quick Path Interconnect...
Seite 145 Fehlercode Meldungsinformationen Aktion Überprüfen Sie das Systemereignisprotokoll auf Ausnahmen im Zusammenhang mit der CMOS-Batterie. Entfernen Sie den Eingangsstrom und legen Sie ihn wieder an. Wenn das Problem weiterhin besteht, lesen Sie Wie Sie Hilfe bekommen. PST0193 Meldung BIOS POST memory test failed (BIOS-POST-Speichertest fehlgeschlagen).
Seite 146 Fehlercode Meldungsinformationen LCD-Meldung Incorrect memory configuration. Review User Guide. (Falsche Speicherkonfiguration. Überprüfen Sie das Benutzerhandbuch.) Einzelheiten Das System-BIOS hat eine unzulässige Speicherbelegung festgestellt. Aktion Installieren Sie Speicher neu, bis Sie eine unterstützte Speicherkonfiguration erreicht haben. PST0254 Meldung General failure after video (Allgemeiner Fehler nach Grafik). LCD-Meldung General failure after video.
Seite 147 Fehlercode Meldungsinformationen Einzelheiten Die Systemleistung und die Stromversorgungsredundanz sind möglicherweise herabgesetzt oder nicht mehr vorhanden. Aktion Entfernen Sie das Netzteil während des nächsten Wartungsfensters und installieren Sie es neu. Wenn das Problem weiterhin besteht, lesen Sie Wie Sie Hilfe bekommen. PSU0003 Meldung The power input for power supply <number>...
Seite 148 Fehlercode Meldungsinformationen Einzelheiten Die Betriebsanforderungen für das Netzteil sind möglicherweise in diesem Handbuch enthalten oder auf dem Netzteil selbst vermerkt. Aktion Vergewissern Sie sich, dass sich der Eingangsstrom im Rahmen der Betriebsanforderungen für das Netzteil bewegt. PSU0006 Meldung Power supply <number> type mismatch (Nicht übereinstimmender Typ des Netzteils <Nummer>).
Seite 149 Fehlercode Meldungsinformationen LCD-Meldung PSU <number> is absent. Check PSU. (Netzteil <Nummer> fehlt. Überprüfen Sie die Netzteileinheit.) Einzelheiten Das Netzteil wurde entfernt oder ist ausgefallen. Aktion Entfernen Sie das Netzteil und installieren Sie es neu. Überprüfen Sie die Kabel und die Subsystemkomponenten im System auf Schäden.
Seite 150 Fehlercode Meldungsinformationen PSU1203 Meldung The power supplies are not redundant (Die Netzteile sind nicht redundant). LCD-Meldung Lost PSU redundancy. Check PSU cables. (Verlust der Netzteilredundanz. Überprüfen Sie die Kabel der Netzteileinheit.) Einzelheiten Der aktuelle Strombetriebsmodus ist aufgrund einer Netzteilausnahme, einer Änderung im Netzteilbestand oder einer Änderung des Strominventars im System nicht redundant.
Seite 151 Fehlercode Meldungsinformationen Einzelheiten Um ein Herunterfahren zu vermeiden, wurde die Systemleistung herabgesetzt. Aktion Überprüfen Sie die Systemkonfiguration und die Systemprotokoll auf Fehler und Warnungen im Zusammenhang mit Temperatur oder Umgebung. PWR1003 Meldung The system performance degraded because cooling capacity has changed (Die Systemleistung wurde herabgesetzt, weil sich die Kühlkapazität geändert hat).
Seite 152 Fehlercode Meldungsinformationen Einzelheiten Das System wurde angehalten, weil der Systemstrom die Kapazität überschreitet. Aktion Überprüfen Sie die Systemkonfiguration, rüsten Sie die Netzteile auf oder reduzieren Sie den Stromverbrauch des Systems. PWR1007 Meldung The system performance degraded because power exceeds capacity (Die Systemleistung wurde herabgesetzt, weil der Strom die Kapazität überschreitet).
Seite 153 Fehlercode Meldungsinformationen Aktion Ist dies nicht gewollt, installieren Sie der Flash-Datenträger und -Modul wieder. RFM1005 Meldung Removable Flash Media <name> is not ready (Flash- Wechseldatenträger <Name> ist nicht bereit). Einzelheiten Der Datenträger wird vorbereitet oder gewartet. Wenn das Problem weiterhin besteht, installieren Sie die Karte neu. Aktion Warten Sie, bis der Datenträger bereit ist.
Seite 154 Fehlercode Meldungsinformationen RFM1016 Meldung Media not present for Removable Flash Media <name> (Datenträger für Flash-Wechseldatenträger <Name> nicht vorhanden). Einzelheiten Die SD-Karte wurde nicht erkannt oder ist nicht installiert. Aktion Ist dies nicht gewollt, installieren Sie den Flash-Datenträger neu. RFM1021 Meldung Removable Flash Media is not IPMI-function ready (Flash- Wechseldatenträger ist nicht IPMI-funktionsbereit).
Seite 155 Fehlercode Meldungsinformationen Aktion Installieren Sie den Flash-Datenträger neu. Wenn das Problem weiterhin besteht, ersetzen Sie den Datenträger. RFM1032 Meldung Removable Flash Media is write protected (Flash- Wechseldatenträger ist schreibgeschützt). Einzelheiten Die Karte wird durch den Hebel auf der SD-Karte schreibgeschützt. IDSDM kann keine schreibgeschützte Karte verwenden.
Seite 156 Fehlercode Meldungsinformationen Zweifach-SD-Modul ist nicht redundant. Keine ausreichenden Ressourcen zur Beibehaltung des normalen Betriebs.) LCD-Meldung Internal Dual SD Module is not redundant. Insufficient resources. Check SD Card. (Internes Zweifach-SD-Modul ist nicht redundant. Keine ausreichenden Ressourcen. Überprüfen Sie die SD-Karte.) Einzelheiten Die aktuelle Betriebskonfiguration kann die Redundanz nicht aufrechterhalten.
Seite 157 Fehlercode Meldungsinformationen RFM2006 Meldung Internal Dual SD Module <name> is write protected (Internes Zweifach-SD-Modul <Name> ist schreibgeschützt). Einzelheiten Das Modul ist schreibgeschützt. Änderungen werden möglicherweise nicht auf den Datenträger geschrieben. Aktion Ist dies nicht gewollt, entfernen Sie den Datenträger und deaktivieren Sie den Schreibschutz.
Seite 158 Fehlercode Meldungsinformationen Einzelheiten Die LAN-Verbindung ist getrennt. Die Netzwerkleistung ist möglicherweise herabgesetzt. Aktion Ist dies nicht gewollt, schließen Sie das Netzwerkkabel an. SEC0005 Meldung Unauthorized docking is detected (Es wurde unbefugtes Docking festgestellt). Einzelheiten Eine Wechselkomponente wurde möglicherweise manipuliert, falsch installiert oder erfüllt nicht die Systemanforderungen.
Seite 159 Fehlercode Meldungsinformationen SEC0040 Meldung A critical stop occurred during OS load (Während des Ladevorgangs des Betriebssystems ist ein kritischer Stopp aufgetreten). Einzelheiten Das Betriebssystem hat ein IPMI-Ereignis für einen kritischen Stopp generiert. (Sensortyp-Code = 20H) Aktion Überprüfen Sie die Grafik und die Betriebssystemprotokolle auf zusätzliche Informationen.
Seite 160 Fehlercode Meldungsinformationen Einzelheiten TXT-POST-Fehler. Die Systemkonfiguration wurde möglicherweise geändert. Aktion Überprüfen Sie das Hardwareinventar und die Softwarekonfiguration des Systems. SEC0044 Meldung SINIT Authenticated Code Module detected an Intel Trusted Execution Technology (TXT) error at boot. (Das SINIT Authenticated Code Module hat beim Startvorgang einen Intel TXT-Fehler festgestellt.) LCD-Meldung SINIT detected a TXT error at boot.
Seite 161 Fehlercode Meldungsinformationen SEC0606 Meldung The network boot password violation detected (Eine Verletzung des Kennworts für den Netzwerkstart wurde festgestellt). Einzelheiten Dies lässt möglicherweise auf den Versuch eines physischen oder Fernzugriffs schließen. Aktion Überprüfen Sie die Systemprotokolle auf Eindringversuche und sorgen Sie für starke Kennwortrichtlinien. SEC0608 Meldung A password violation detected (Eine Kennwortverletzung...
Seite 162 Fehlercode Meldungsinformationen verloren. Diese Meldung kann auch angezeigt werden, wenn der Benutzer die Ereignisprotokollierung deaktiviert hat. Aktion Sichern Sie das Protokoll und löschen Sie es. SEL0010 Meldung Protokoll ist beinahe voll. Einzelheiten Wenn das Ereignisprotokoll voll ist, können keine weiteren Ereignisse in das Protokoll geschrieben werden.
Seite 163 Fehlercode Meldungsinformationen Plattformereignis durch (z. B. Ausschalten, Aus- und Einschalten, Unterbrechen und Senden einer Warnung). Aktion Überprüfen Sie die Plattformereigniskonfiguration. SEL1211 Meldung The time-stamp clock could not be synchronized (Die Zeitstempeluhr konnte nicht synchronisiert werden). Einzelheiten Der Zeitstempel bei Ereignissen im Systemereignisprotokoll korreliert möglicherweise nicht mit der Systemzeit.
Seite 164 Fehlercode Meldungsinformationen Aktion Ersetzen Sie die Diskette durch einen startfähigen Datenträger. SEL1308 Meldung A time-out occurred while waiting for user to select a boot source (Beim Warten auf die Benutzerauswahl einer Startquelle ist eine Zeitüberschreitung aufgetreten). Einzelheiten Das System konnte kein Betriebssystem starten und benötigt eine vom Benutzer ausgewählte Startquelle.
Seite 165 Fehlercode Meldungsinformationen Aktion Überprüfen Sie die Netzwerkkabel und Netzwerkverbindungen. SEL1508 Meldung Member <number> could not join the Chassis Group (Mitglied <Nummer> konnte der Gehäusegruppe nicht beitreten). Einzelheiten Der angegebene Mitglieds-CMC führt eine andere CMC- Stapelgruppe an. Aktion Überprüfen Sie, ob der Mitglieds-CMC eine andere Gehäusegruppe anführt.
Seite 166 Fehlercode Meldungsinformationen System-BIOS in Steckplatz <Nummer> und dem CMC festgestellt). Einzelheiten FlexAddress ist in einer der Firmwareversionen nicht implementiert. Aktion Überprüfen Sie die Firmwareversionen von BIOS und CMC. Aktualisieren Sie sie auf die aktuelle Version. SWC4008 Meldung Es wurde eine Firmware- bzw. Softwareinkompatibilität zwischen CMC 1 und CMC 2 festgestellt.
Seite 167 Fehlercode Meldungsinformationen TMP0102 Meldung The system board <name> temperature is greater than the upper warning threshold (Die <Name>-Temperatur der Systemplatine ist höher als der obere Warnungsschwellenwert). LCD-Meldung System board <name> temperature is outside of range (<Name>-Temperatur der Systemplatine liegt außerhalb des Bereichs).
Seite 168 Fehlercode Meldungsinformationen TMP0106 Meldung The memory module <number> temperature is less than the lower warning threshold (Die Temperatur des Speichermoduls <Nummer> ist niedriger als der untere Warnungsschwellenwert). LCD-Meldung Memory module <number> temperature is outside of range (Die Temperatur des Speichermoduls <Nummer> liegt außerhalb des Bereichs).
Seite 169 Fehlercode Meldungsinformationen <Nummer> liegt außerhalb des Bereichs. Überprüfen Sie die Lüfter.) Einzelheiten Die Umgebungslufttemperatur ist zu hoch oder mindestens ein Lüfter ist möglicherweise ausgefallen. Aktion The system board <name> temperature is outside of the optimum range. Check Fans. (Die <Name>-Temperatur der Systemplatine liegt außerhalb des optimalen Bereichs.
Seite 170 Fehlercode Meldungsinformationen LCD-Meldung The <name> temperature is outside of range. Check Fans. (Die <Name>-Temperatur liegt außerhalb des Bereichs. Überprüfen Sie die Lüfter.) Einzelheiten Die Umgebungslufttemperatur ist zu hoch oder mindestens ein Lüfter ist möglicherweise ausgefallen. Aktion Überprüfen Sie die Betriebsumgebung des Systems und überprüfen Sie das Ereignisprotokoll auf Lüfterfehler.
Seite 171 Fehlercode Meldungsinformationen LCD-Meldung System inlet temperature is outside of range (Die Eintrittstemperatur des Systems liegt außerhalb des Bereichs). Einzelheiten Die Umgebungslufttemperatur ist zu niedrig. Aktion Überprüfen Sie die Betriebsumgebung des Systems. TMP0120 Meldung The system inlet temperature is greater than the upper warning threshold (Die Eintrittstemperatur des Systems ist höher als der obere Warnungsschwellenwert).
Seite 172 Fehlercode Meldungsinformationen TMP0100 Meldung Disk drive bay temperature is less than the lower warning threshold (Die Temperatur des Laufwerkschachts ist niedriger als der untere Warnungsschwellenwert). Einzelheiten Die Umgebungslufttemperatur ist zu niedrig. Aktion Überprüfen Sie die Betriebsumgebung des Systems. TMP0104 Meldung Disk drive bay temperature is less than the lower critical threshold (Die Temperatur des Laufwerkschachts ist niedriger als der untere kritische Schwellenwert).
Seite 173 Fehlercode Meldungsinformationen LCD-Meldung Control panel temperature is outside of range (Die Temperatur des Bedienfelds liegt außerhalb des Bereichs). Einzelheiten Die Umgebungslufttemperatur ist zu niedrig. Aktion Überprüfen Sie die Betriebsumgebung des Systems. TMP0132 Meldung The control panel temperature is greater than the upper warning threshold (Die Temperatur des Bedienfelds ist höher als der obere Warnungsschwellenwert).
Seite 174 Fehlercode Meldungsinformationen Entfernen Sie das Prozessormodul. Prüfen Sie den Prozessorsockel auf verbogene Kontaktstifte. Wenn das Problem weiterhin besteht, lesen Sie Wie Sie Hilfe bekommen. VLT0101 Meldung Processor module <name> voltage is less than the lower critical threshold (Die <Name>-Spannung des Prozessormoduls ist niedriger als der untere kritische Schwellenwert).
Seite 175 Fehlercode Meldungsinformationen Wenn das Problem weiterhin besteht, lesen Sie Wie Sie Hilfe bekommen. VLT0103 Meldung Processor module <name> voltage is greater than the upper critical threshold (Die <Name>-Spannung des Prozessormoduls ist höher als der obere kritische Schwellenwert). LCD-Meldung Processor module <name> voltage is outside of range (Die <Name>-Spannung des Prozessormoduls liegt außerhalb des Bereichs).
Seite 176 Fehlercode Meldungsinformationen VLT0200 Meldung The system board <name> voltage is less than the lower critical threshold (Die <Name>-Spannung der Systemplatine ist niedriger als der untere kritische Schwellenwert). LCD-Meldung System board voltage is outside of range (Die Spannung der Systemplatine liegt außerhalb des Bereichs). Einzelheiten Die Systemhardware hat einen Über- oder Unterspannungszustand festgestellt.
Seite 177 Fehlercode Meldungsinformationen LCD-Meldung System board voltage is outside of range (Die Spannung der Systemplatine liegt außerhalb des Bereichs). Einzelheiten Die Systemhardware hat einen Über- oder Unterspannungszustand festgestellt. Wenn nacheinander mehrere Spannungsausnahmen auftreten, wechselt das System möglicherweise in den ausfallsicheren Modus. Aktion Überprüfen Sie die Systemprotokolle auf Netzteilausnahmen.
Seite 178 Fehlercode Meldungsinformationen Wenn nacheinander mehrere Spannungsausnahmen auftreten, wechselt das System möglicherweise in den ausfallsicheren Modus. Aktion Überprüfen Sie die Systemprotokolle auf Netzteilausnahmen. Rekonfigurieren Sie das System auf Minimalkonfiguration, überprüfen Sie die Systemkabel und installieren Sie sie wieder. Wenn das Problem weiterhin besteht, lesen Sie Wie Sie Hilfe bekommen.
Seite 179 Fehlercode Meldungsinformationen Wenn nacheinander mehrere Spannungsausnahmen auftreten, wechselt das System möglicherweise in den ausfallsicheren Modus. Aktion Überprüfen Sie die Systemprotokolle auf Netzteilausnahmen. Rekonfigurieren Sie das System auf Minimalkonfiguration, überprüfen Sie die Systemkabel und installieren Sie sie wieder. Wenn das Problem weiterhin besteht, lesen Sie Wie Sie Hilfe bekommen.
Seite 180 Fehlercode Meldungsinformationen Wenn nacheinander mehrere Spannungsausnahmen auftreten, wechselt das System möglicherweise in den ausfallsicheren Modus. Aktion Überprüfen Sie die Systemprotokolle auf Netzteilausnahmen. Rekonfigurieren Sie das System auf Minimalkonfiguration, überprüfen Sie die Systemkabel und installieren Sie sie wieder. Wenn das Problem weiterhin besteht, lesen Sie Wie Sie Hilfe bekommen.
Seite 181 Fehlercode Meldungsinformationen Wenn nacheinander mehrere Spannungsausnahmen auftreten, wechselt das System möglicherweise in den ausfallsicheren Modus. Aktion Überprüfen Sie die Systemprotokolle auf Netzteilausnahmen. Rekonfigurieren Sie das System auf Minimalkonfiguration, überprüfen Sie die Systemkabel und installieren Sie sie wieder. Wenn das Problem weiterhin besteht, lesen Sie Wie Sie Hilfe bekommen.
Seite 182 Fehlercode Meldungsinformationen Wenn nacheinander mehrere Spannungsausnahmen auftreten, wechselt das System möglicherweise in den ausfallsicheren Modus. Aktion Überprüfen Sie die Systemprotokolle auf Netzteilausnahmen. Rekonfigurieren Sie das System auf Minimalkonfiguration, überprüfen Sie die Systemkabel und installieren Sie sie wieder. Wenn das Problem weiterhin besteht, lesen Sie Wie Sie Hilfe bekommen.
Seite 183 Fehlercode Meldungsinformationen Aktion Überprüfen Sie die Systemprotokolle auf Netzteilausnahmen. Rekonfigurieren Sie das System auf Minimalkonfiguration, überprüfen Sie die Systemkabel und installieren Sie sie wieder. Wenn das Problem weiterhin besteht, lesen Sie Wie Sie Hilfe bekommen. VLT0218 Meldung The <name> voltage is less than the lower warning threshold (Die <Name>-Spannung ist niedriger als der untere Warnungsschwellenwert).
Seite 184 Fehlercode Meldungsinformationen Rekonfigurieren Sie das System auf Minimalkonfiguration, überprüfen Sie die Systemkabel und installieren Sie sie wieder. Wenn das Problem weiterhin besteht, lesen Sie Wie Sie Hilfe bekommen. VLT0220 Meldung The <name> voltage is greater than the upper warning threshold (Die <Name>-Spannung ist höher als der obere Warnungsschwellenwert).
Seite 185 Fehlercode Meldungsinformationen Wenn das Problem weiterhin besteht, lesen Sie Wie Sie Hilfe bekommen. VLT0222 Meldung The <name> voltage is outside of range (Die <Name>- Spannung liegt außerhalb des Bereichs). LCD-Meldung The <name> voltage is outside of range (Die <Name>- Spannung liegt außerhalb des Bereichs). Einzelheiten Die Systemhardware hat einen Über- oder Unterspannungszustand festgestellt.
Seite 186 Fehlercode Meldungsinformationen VLT0225 Meldung The memory module <name> voltage is less than the lower critical threshold (Die <Name>-Spannung des Speichermoduls ist niedriger als der untere kritische Schwellenwert). LCD-Meldung Memory module <number> <name> voltage is outside of range (Die <Name>-Spannung des Speichermoduls <Nummer>...
Seite 187 Fehlercode Meldungsinformationen VLT0227 Meldung The memory module <name> voltage is greater than the upper critical threshold (Die <Name>-Spannung des Speichermoduls ist höher als der obere kritische Schwellenwert). LCD-Meldung Memory module <number> <name> voltage is outside of range (Die <Name>-Spannung des Speichermoduls <Nummer>...
Seite 188 Fehlercode Meldungsinformationen der PCIe-Zusatzkarte <Nummer> ist niedriger als der untere Warnungsschwellenwert). Einzelheiten Die Systemhardware hat einen Über- oder Unterspannungszustand festgestellt. Wenn nacheinander mehrere Spannungsausnahmen auftreten, wechselt das System möglicherweise in den ausfallsicheren Modus. Aktion Überprüfen Sie die Systemprotokolle auf Netzteilausnahmen. Setzen Sie die PCIe-Zusatzkarte neu ein.
Seite 189: Warnmeldungen
Fehlercode Meldungsinformationen Setzen Sie die PCIe-Zusatzkarte neu ein. Wenn das Problem weiterhin besteht, lesen Sie Wie Sie Hilfe bekommen. VLT0233 Meldung The PCIe mezzanine card <number> <name> voltage is greater than the upper warning threshold (Die <Name>- Spannung der PCIe-Zusatzkarte <Nummer> ist höher als der obere Warnungsschwellenwert).
Seite 190: Diagnosemeldungen
ANMERKUNG: Warnmeldungen werden entweder vom Anwendungsprogramm oder vom Betriebssystem ausgegeben. Weitere Informationen finden Sie in der Dokumentation des Betriebssystems oder der jeweiligen Anwendung. Diagnosemeldungen Die Diagnoseprogramme des Systems geben eventuell Meldungen aus, wenn Sie auf dem System Diagnosetests ausführen. Weitere Informationen über die Systemdiagnose finden Sie unter Ausführen der integrierten Systemdiagnose.
Seite 191: Wie Sie Hilfe Bekommen
Ihr System wird durch einen eindeutigen Express-Servicecode und eine eindeutige Service-Tag-Nummer identifiziert. Der Express-Servicecode und die Service-Tag-Nummer befinden sich an der Rückseite des Systems; ziehen Sie das Informations-Tag aus. Mithilfe dieser Informationen kann Dell Support Anrufe an den richtigen Mitarbeiter weiterleiten.
