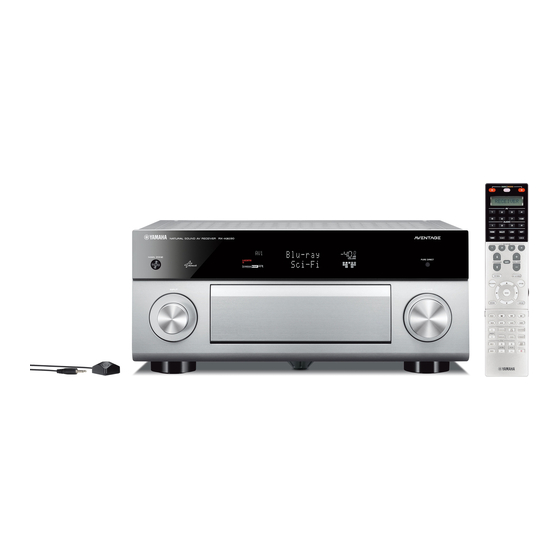

AV-Receiver

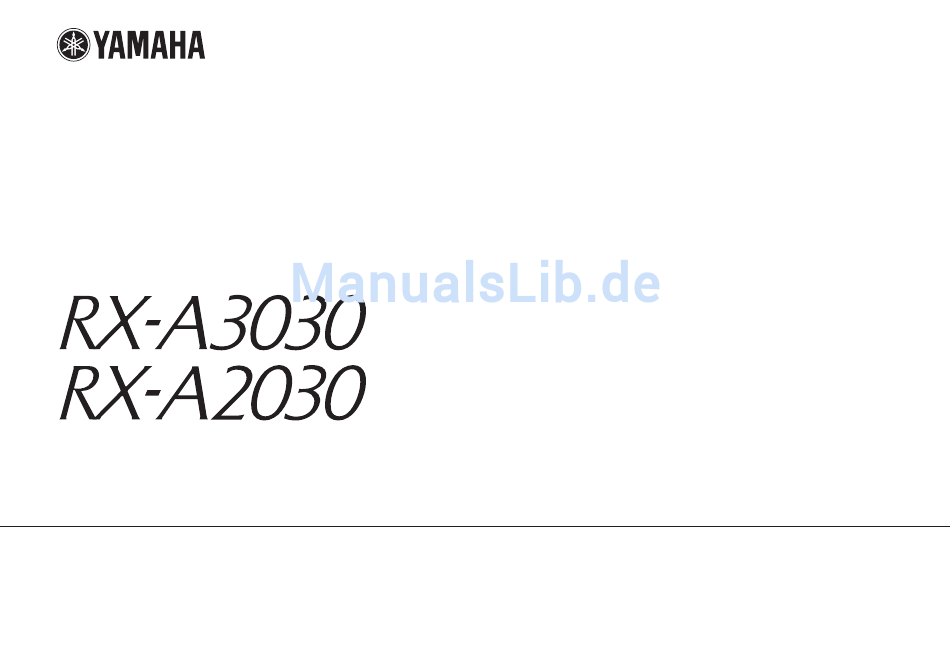

Bedienungsanleitung
Lesen Sie die „Sicherheitsbroschüre", bevor Sie das Gerät verwenden.
Deutsch

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Yamaha RX-A3030

  • Seite 1 AV-Receiver Bedienungsanleitung Lesen Sie die „Sicherheitsbroschüre“, bevor Sie das Gerät verwenden. Deutsch...
  • Seite 2: Inhaltsverzeichnis

    INHALTSVERZEICHNIS Zubehör ............5 8 Auswählen einer Sprache für das Bildschirmmenü...
  • Seite 3 Wiedergabe von auf einem USB-Speichergerät gespeicherter Musik ..81 HDMI ................... .124 Netzwerk .
  • Seite 4 Technologien von Yamaha ........
  • Seite 5: Zubehör

     Mikrofonsockel  Netzkabel (nur RX-A3030) • Die Abbildungen des Hauptgeräts und der Fernbedienung in dieser Anleitung stammen vom US-amerikanischen Modell des RX-A3030, falls nicht anders angegeben. *Je nach Erwerbsort ist das *Verwendet zum Messen des Winkels mitgelieferte Netzkabel • Einige Funktionsmerkmale stehen in bestimmten Regionen nicht zur Verfügung.
  • Seite 6: Funktionen

    FUNKTIONEN Was Sie mit dem Gerät machen können Unterstützt Lautsprechersysteme mit 2 bis 9 Kanälen Große Auswahl unterstützter Inhalte (plus hintere Präsenzkanäle) und bis zu 2 . S. 77 • iPod/iPhone/iPad Subwoofer-Anschlüsse. Ermöglicht ein Hörerlebnis in bevorzugten akustischen Räumen verschiedenster Art. .
  • Seite 7: Nützliche Tipps

    • Anzeige von Informationen (wie Audiosignal und über ein iPhone, iPad, iPod touch oder Android steuern. Videosignal) (S. 133) Besuchen Sie die Website von Yamaha für Einzelheiten. • Systemeinstellungen (S. 135) FUNKTIONEN ➤ Was Sie mit dem Gerät machen können...
  • Seite 8: Cinema Dsp

    Das aufregende Gefühl, in einem Konzertsaal zu sitzen, und die machtvollen Sinneseindrücke im Kino – wir alle die akustische Umgebung (YPAO) würden diese Erfahrung gerne in unser Wohnzimmer holen. Yamaha hat das Ziel der Erfüllung dieser Wünsche über 20 Jahre verfolgt, und dessen Umsetzung wurde nun verwirklicht in den AV-Receivern von Yamaha.
  • Seite 9: Unvergleichliche Ton- Und Bildqualität

    Näheres erfahren Sie unter „Erweiterte 44,1/48-kHz-Signals (z. B. von CD) Lautsprechern auch in einem anderen Raum hören. Lautsprecherkonfiguration“ (S. 24). Die beste Erweiterbarkeit bei Yamaha Durch Anschluss eines externen Leistungsverstärkers können Sie die höchste Vollendung von CINEMA DSP genießen – ein Frequenz dreidimensionales 11.2-Kanal-Schallfeld.
  • Seite 10: Bezeichnungen Und Funktionen Der Teile

    Bezeichnungen und Funktionen der Teile Frontblende MAIN ZONE PURE DIRECT INPUT VOLUME ON SCREEN OPTION TONE/BALANCE SCENE INFO MEMORY PRESET PROGRAM MULTI ZONE TUNING ENTER ZONE 2 ZONE 3 ZONE 4 ZONE CONTROL RETURN DISPLAY PHONES VIDEO AUX YPAO MIC SILENT CINEMA HDMI/ 2.1A...
  • Seite 11: Das Innere Der Frontblendenklappe

    ■ Das Innere der Frontblendenklappe SCENE ON SCREEN OPTION TONE/BALANCE INFO MEMORY PRESET MULTI ZONE PROGRAM TUNING ENTER ZONE 2 ZONE 3 ZONE 4 ZONE CONTROL RETURN DISPLAY PHONES VIDEO AUX YPAO MIC SILENT CINEMA HDMI/ 2.1A VIDEO AUDIO OPTICAL Taste ON SCREEN Tasten MULTI ZONE Buchse PHONES...
  • Seite 12: Frontblende-Display (Anzeigen)

    ZONE ADAPTIVE OUT 1 OUT 2 R PR ENHANCER SLEEP SW2 SR (RX-A3030, US-amerikanisches Modell) HDMI Informationsanzeige SLEEP Leuchtet auf, wenn HDMI-Signale empfangen oder Zeigt den aktuellen Status an (z. B. Name des Eingangs, Leuchtet, wenn der Einschlaf-Timer eingeschaltet ist.
  • Seite 13: Rückseite

    Rückseite (RX-A3030, US-amerikanisches Modell) HDMI DC OUT NETWORK RS-232C ( 3 NET ) HDMI OUT 0.5A AV 1 AV 2 AV 3 AV 4 AV 5 AV 6 AV 7 (ZONE OUT) (1 BD/DVD) COMPONENT VIDEO PHONO AV 1 AV 2...
  • Seite 14 SINGLE Produkt selbst weiß markiert, um Falschanschlüsse zu vermeiden. Buchsen ANTENNA Buchsen ZONE OUT/PRE OUT (RX-A3030) Buchsen PRE OUT Für den Anschluss von FM- und AM-Antennen (S. 45). Für Anschluss und Audioausgabe an einen externen Für den Anschluss eines aktiven Subwoofers (S. 22) oder Verstärker, der in Zone2 oder Zone3 verwendet wird (S.
  • Seite 15: Fernbedienung

    TOP MENU POP-UP/MENU Zeigt das Option-Menü an (S. 99). MULTI Buchsen MULTI CH INPUT Buchse USB (an der Frontblende) Taste LIGHT (nur RX-A3030) ON SCREEN OPTION Buchse NETWORK (mehrmals drücken, Schaltet für etwa 10 Sekunden die Hintergrundbeleuchtung um eine gewünschte Netzwerkquelle ENTER der Fernbedienungstasten ein.
  • Seite 16: Unter Der Klappe Der Fernbedienung

    PURE INPUT SLEEP DIRECT TV VOL TV CH MUTE LEVEL • Zur Bedienung externer Geräte mit der Fernbedienung müssen vor der Verwendung Fernbedienungs-Codes für jedes Gerät ZONE SETUP gespeichert werden (S. 138). (RX-A3030) FUNKTIONEN ➤ Bezeichnungen und Funktionen der Teile...
  • Seite 17: Vorbereitungen

    VORBEREITUNGEN Allgemeiner Einrichtungsvorgang Anschließen der Lautsprecher (S. 18) Grundsätzliche Lautsprecherkonfiguration (S. 19) Wählen Sie die Lautsprecheranordnung aus und schließen Sie die Lautsprecher am Gerät an. Erweiterte Lautsprecherkonfiguration (S. 24) Wenden Sie Bi-Amping-Verbindungen, Kanalerweiterung (mit externem Leistungsverstärker) und Mehrzonenkonfigurationen zur Erweiterung Ihres Systems an. Anschließen eines Fernsehers (S.
  • Seite 18: Anschließen Der Lautsprecher

    Surround-Kanäle. Surround hinten (R) Front Präsenz (L) Front Präsenz (R) Erzeugt CINEMA DSP-Effektklänge. Die Präsenzlautsprecher erzeugen in Kombination mit CINEMA DSP HD³ (RX-A3030) Hintere oder CINEMA DSP 3D (RX-A2030) (S. 65) ein natürliches, Präsenzlautsprecher (L) dreidimensionales Schallfeld in Ihrem Raum.
  • Seite 19: Grundsätzliche Lautsprecherkonfiguration

    • Die hinteren Surround-Lautsprecher und die hinteren Präsenzlautsprecher liefern nicht gleichzeitig Tonsignale. Das Gerät wechselt automatisch die zu verwendenden Lautsprecher je nach ausgewähltem Klangprogramm (S. 65). • (nur RX-A3030) Sie können auch ein 11-Kanal-System einrichten unter Verwendung eines externen Verstärkers (S. 25). VORBEREITUNGEN ➤ Anschließen der Lautsprecher...
  • Seite 20 Dieses Lautsprechersystem erzeugt mit Hilfe der Front-, Center- und Surround-Lautsprecher vordere Virtual Presence Speaker (VPS), um ein dreidimensionales Schallfeld zu • (nur RX-A3030) erzeugen, und erlaubt ebenfalls das Hören erweiterter Surround-Sounds mit Hilfe der Dieses Lautsprechersystem erzeugt mit Hilfe der Front-, Center- und Surround-Lautsprecher hintere Virtual-Presence-Lautsprecher (VPS), um ein natürliches dreidimensionales Schallfeld zu erzeugen.
  • Seite 21: Einstellen Der Lautsprecherimpedanz

    2 3 4 5 6 7 8 9 Anschließen der Lautsprecher ■ ❑ Front-5.1-Kanal-System Einstellen der Lautsprecherimpedanz Das Gerät ist werksseitig für 8-Ohm-Lautsprecher konfiguriert. Beim Anschluss von 6-Ohm-Lautsprechern stellen Sie die Lautsprecherimpedanz-Einstellung auf „6  MIN“. In diesem Fall können Sie auch 4-Ohm-Lautsprecher als Front-Lautsprecher verwenden.
  • Seite 22: Anschließen Der Lautsprecher

    2 3 4 5 6 7 8 9 Anschließen der Lautsprecher ■ Anschließen der Lautsprecher Für die Verbindungen erforderliche Kabel (im Handel erhältlich) Lautsprecherkabel (x Anzahl der Lautsprecher) Schließen Sie die in Ihrem Raum aufgestellten Lautsprecher am Gerät an. Vorsicht –...
  • Seite 23: Anschließen Der Lautsprecherkabel

    2 3 4 5 6 7 8 9 Anschließen der Lautsprecher ❑ Anschließen der Lautsprecherkabel Lautsprecherkabel haben zwei Adern. Eine davon wird am negativen (–) Anschluss von Gerät und Lautsprecher angeschlossen, die andere am positiven (+) Anschluss. Wenn die Adern farbkodiert sind, um Verwechslungen zu verhindern, sollten Sie die schwarz gefärbte Ader an der negativen Polklemme und die andere Ader an der positiven Polklemme anschließen.
  • Seite 24: Erweiterte Lautsprecherkonfiguration

    2 3 4 5 6 7 8 9 Anschließen der Lautsprecher Erweiterte Lautsprecherkonfiguration Zusätzlich zur grundlegenden Lautsprecherkonfiguration (S. 19) erlaubt das Gerät auch den Einsatz der folgenden Lautsprecherkonfigurationen zur Erweiterung Ihres Systems. Verwenden der vier internen Kombination mit einem Verwenden der nicht belegten externen Leistungsverstärker internen Verstärker für Verstärker für die...
  • Seite 25: Mögliche Lautsprecherkonfigurationen

    2 3 4 5 6 7 8 9 Anschließen der Lautsprecher ■ Mögliche Lautsprecherkonfigurationen (RX-A3030) Hauptzone Lautsprecherkonfiguration Externer Mehrere Zonen Endstufe Zuord. (S. 116) Seite Ausgangskanäle Bi-Amp Leistungsverstärker (max.) (erforderlich)  Verwendung einer Bi-Amping-Verkabelung in der Hauptzone 7ch BI-AMP Verwenden einer Bi-Amping-Verbindung in der Hauptzone mit ...
  • Seite 26 2 3 4 5 6 7 8 9 Anschließen der Lautsprecher ❑ 7ch BI-AMP ❑ 7ch BI-AMP +1ZONE Bi-Amp Bi-amp Zone3 Main zone Lautsprecher Anschließen an Lautsprecher Anschließen an FRONT und EXTRA SP 1 (Bi-Amp-Anschluss) FRONT und EXTRA SP 1 (Bi-Amp-Anschluss) CENTER CENTER SURROUND...
  • Seite 27 2 3 4 5 6 7 8 9 Anschließen der Lautsprecher ❑ 7ch BI-AMP +FP+RP (nur RX-A3030) ❑ 9ch +RP (nur RX-A3030) Bi-Amp über externen über externen Verstärker Verstärker über externen über externen über externen über externen Verstärker Verstärker Verstärker Verstärker...
  • Seite 28 2 3 4 5 6 7 8 9 Anschließen der Lautsprecher ❑ 9ch +FRONT (nur RX-A3030) ❑ 7ch +FP+RP (nur RX-A3030) über externen Verstärker über externen über externen Verstärker Verstärker über externen über externen Verstärker Verstärker Lautsprecher Anschließen an Lautsprecher Anschließen an...
  • Seite 29 2 3 4 5 6 7 8 9 Anschließen der Lautsprecher ❑ 7ch +FRONT+1ZONE ❑ 5ch +FRONT+2ZONE über externen Verstärker über externen Verstärker Zone2 Zone3 Hauptzone Hauptzone Zone3 Lautsprecher Anschließen an Lautsprecher Anschließen an FRONT (PRE OUT) über externen Leistungsverstärker FRONT (PRE OUT) über externen Leistungsverstärker CENTER CENTER...
  • Seite 30 2 3 4 5 6 7 8 9 Anschließen der Lautsprecher ❑ 7ch +1ZONE ❑ 9ch +1ZONE Zone2 Zone3 Hauptzone Hauptzone Lautsprecher Anschließen an Lautsprecher Anschließen an FRONT FRONT CENTER CENTER SURROUND SURROUND SURROUND BACK SURROUND BACK EXTRA SP 1 (nicht verwendet) (nicht verwendet) (nicht verwendet)
  • Seite 31 2 3 4 5 6 7 8 9 Anschließen der Lautsprecher ❑ 7ch +2ZONE Zone2 Hauptzone Zone3 Lautsprecher Anschließen an FRONT CENTER SURROUND SURROUND BACK (nicht verwendet) (nicht verwendet) SUBWOOFER 1–2 Zone2-Lautsprecher EXTRA SP 1 Zone3-Lautsprecher EXTRA SP 2 • Wenn die Zone3-Ausgabe aktiviert ist (S. 96), geben die hinteren Surround-Lautsprecher in der Hauptzone kein Signal aus.
  • Seite 32: Anschließen Von Front-Lautsprechern Mittels Bi-Amping-Anschlussmethode

    2 3 4 5 6 7 8 9 Anschließen der Lautsprecher ■ ■ Anschließen von Front-Lautsprechern mittels Anschließen von Zone2/3-Lautsprechern Bi-Amping-Anschlussmethode Wenn Sie Zone2/3-Lautsprecher verwenden, schließen Sie diese an den Buchsen Wenn Sie Front-Lautsprecher verwenden, die einen Bi-Amping-Anschluss ermöglichen, EXTRA SP 1–2 an. schließen Sie diese an den Anschlüssen FRONT und EXTRA SP 1 an.
  • Seite 33: Anschließen Eines Externen Leistungsverstärkers

    EXTRA SP2 EXTRA SP1 SINGLE Gerät (Rückseite) Buchsen F.PRESENCE (nur RX-A3030) Über externe Leistungsverstärker Geben je nach der Einstellung bei „Endstufe Zuord.“ (S. 116) die Audiosignale der vorderen Präsenzkanäle oder die Audiosignale von Zone2 aus. Wir empfehlen die Verwendung von Leistungsverstärkern, welche die folgenden Buchsen R.PRESENCE (nur RX-A3030)
  • Seite 34: Ein-/Ausgangsbuchsen Und Kabel

    Ein-/Ausgangsbuchsen und Kabel ■ ■ ■ Buchsen Video/Audio Buchsen Video Buchsen Audio ❑ Buchsen HDMI ❑ Buchsen COMPONENT VIDEO ❑ Buchsen OPTICAL Übertragen Sie digitale Video- und Tonsignale über eine Übertragen Videosignale, aufgeteilt in drei Anteile: Übertragen digitale Audiosignale. Verwenden Sie ein gemeinsame Buchse.
  • Seite 35: Anschließen Eines Fernsehers

    3 4 5 6 7 8 9 Anschließen eines Fernsehers Anschließen eines Fernsehers ■ Schließen Sie einen Fernseher am Gerät an, so dass Videosignale, die zum Gerät Anschlussmethode 1 geführt wurden, am Fernseher ausgegeben werden können. (HDMI-steuerbarer/ARC-kompatibler Fernseher) Sie können auch den Fernsehton (Audio) am Gerät hören. Verbinden Sie das Gerät über ein HDMI-Kabel mit dem Fernseher.
  • Seite 36: Anschließen Eines Fernsehers 3 4 5 6 7

    3 4 5 6 7 8 9 Anschließen eines Fernsehers ❑ Erforderliche Einstellungen Konfigurieren Sie die Einstellungen für die HDMI-Steuerung. Um HDMI-Steuerung und ARC verwenden zu können, sind die folgenden Einstellungen erforderlich. a Schalten Sie die HDMI-Steuerung am Fernseher und den Abspielgeräten Einzelheiten zu Einstellungen und zur Bedienung Ihres Fernsehers entnehmen Sie bitte (wie HDMI-steuerbare BD-/DVD-Player) ein.
  • Seite 37: Anschlussmethode 2 (Hdmi-Steuerbarer Fernseher)

    3 4 5 6 7 8 9 Anschließen eines Fernsehers ■ ❑ Erforderliche Einstellungen Anschlussmethode 2 (HDMI-steuerbarer Fernseher) Um die HDMI-Steuerung verwenden zu können, sind die folgenden Einstellungen Schließen Sie den Fernseher mit einem HDMI-Kabel und einem Audiokabel (optisches erforderlich. Digitalkabel oder Stereo-Cinch-Kabel) am Gerät an.
  • Seite 38: Anschlussmethode 3 (Fernseher Mit Hdmi-Eingangsbuchsen)

    3 4 5 6 7 8 9 Anschließen eines Fernsehers ■ Anschlussmethode 3 (Fernseher mit Konfigurieren Sie die Einstellungen für die HDMI-Steuerung. HDMI-Eingangsbuchsen) a Schalten Sie die HDMI-Steuerung am Fernseher und den Abspielgeräten (wie einem Schließen Sie den Fernseher mit einem HDMI-Kabel und einem Audiokabel (optisches HDMI-steuerbaren BD-/DVD-Player) ein.
  • Seite 39: Anschlussmethode 4 (Fernseher Ohne Hdmi-Eingangsbuchsen)

    3 4 5 6 7 8 9 Anschließen eines Fernsehers ■ ❑ S VIDEO-Verbindung (mit einem S-Video-Kabel) Anschlussmethode 4 (Fernseher ohne HDMI-Eingangsbuchsen) Wählen Sie je nach den an Ihrem Fernseher verfügbaren Video-Eingangsbuchsen eine Buchse MONITOR OUT (S VIDEO) MONITOR OUT/ der folgenden Anschlussmethoden.
  • Seite 40: Anschließen Eines Weiteren Fernsehers Oder Eines Projektors

    3 4 5 6 7 8 9 Anschließen eines Fernsehers ■ Anschließen eines weiteren Fernsehers oder eines Projektors Das Gerät hat zwei HDMI-Ausgangsbuchsen. Wenn Sie über ein HDMI-Kabel einen weiteren Fernseher oder einen Projektor am Gerät anschließen, können Sie die zum Ansehen von Videos zu verwendenden Fernseher (oder den Projektor) mit der Fernbedienung umschalten (S.
  • Seite 41: Anschließen Von Abspielgeräten

    1 2 3 4 5 6 7 8 9 Anschließen eines Abspielgeräts Anschließen von Abspielgeräten ■ Das Gerät bietet viele verschiedene Eingangsbuchsen einschließlich Komponentenvideoanschluss HDMI-Eingangsbuchsen, um verschiedene Arten von Abspielgeräten anschließen zu Schließen Sie ein Videogerät über ein Komponentenvideokabel und ein Audiokabel können.
  • Seite 42: S-Video-Verbindung

    1 2 3 4 5 6 7 8 9 Anschließen eines Abspielgeräts ■ ■ S-Video-Verbindung Composite-Video-Signal Schließen Sie ein Videogerät über ein S-Video-Kabel und ein Audiokabel (optisches Schließen Sie ein Videogerät über ein Video-Cinchkabel und ein Audiokabel (optisches oder koaxiales Digitalkabel oder Stereo-Cinch-Kabel) an diesem Gerät an. Wählen Sie oder koaxiales Digitalkabel) an diesem Gerät an.
  • Seite 43: 2 3 Anschließen Eines Abspielgeräts 4 5 6 7

    1 2 3 4 5 6 7 8 9 Anschließen eines Abspielgeräts Anschluss von Audiogeräten (wie CD-Player) Buchsen PHONO PHONO Schließen Sie Audiogeräte wie CD-Player, MD-Player oder Plattenspieler am Gerät an. Audioausgang (PHONO) Wählen Sie je nach den an Ihrem Audiogerät verfügbaren Audio-Eingangsbuchsen eine der folgenden Anschlussmethoden.
  • Seite 44: Anschluss An Den Buchsen An Der Frontblende

    1 2 3 4 5 6 7 8 9 Anschließen eines Abspielgeräts ❑ MHL-Verbindung Anschluss an den Buchsen an der Frontblende Schließen Sie ein MHL-kompatibles mobiles Gerät (wie ein Smartphone) über ein Verwenden Sie die Buchse VIDEO AUX, um vorübergehend Geräte wie Spielekonsolen MHL-Kabel an.
  • Seite 45: Anschließen Der Fm-/Am-Antennen

    1 2 3 5 6 7 8 9 Anschließen eines Abspielgeräts Anschließen einer FM-/AM-Antenne ❑ Anschluss Composite Video/Analog Stereo/Digitaloptisch Anschließen der FM-/AM-Antennen Schließen Sie ein Wiedergabegerät (wie Spielekonsole und Camcorder) über ein Video-Cinchkabel und ein Audiokabel (optisches oder koaxiales Digitalkabel) an Schließen Sie die mitgelieferten FM-/AM-Antennen (UKW/MW) am Gerät an.
  • Seite 46: 2 3 4 Anschließen Einer Fm-/Am-Antenne

    1 2 3 4 6 7 8 9 Anschließen einer FM-/AM-Antenne Anschließen an ein Netzwerk Zusammenbau der AM-Antenne Anschließen an ein Netzwerk Schließen Sie das Gerät mit einem handelsüblichen STP- (Shielded Twisted Pair) Kabel (nicht gekreuztes CAT-5-Kabel oder höhere Kategorie) an Ihrem Router an. Sie können mit dem Gerät Internetradio oder Musikdateien hören, die auf Medien-Servern wie Computern und Network Attached Storage (NAS) gespeichert sind.
  • Seite 47: Anschließen Anderer Geräte

    1 2 3 4 5 6 7 8 9 Andere Anschlüsse Anschließen anderer Geräte Anschließen von Aufnahmegeräten Anschließen eines Geräts mit analoger Mehrkanalausgabe An den Buchsen AV OUT können Sie Video- und Audio-Aufnahmegeräte anschließen. Sie können ein Gerät mit analogem Mehrkanalausgang wie einen DVD-Player oder Diese Buchsen geben die an der gewählten Eingangsquelle empfangenen einen SACD-Player an den Buchsen MULTI CH INPUT anschließen.
  • Seite 48: Anschließen Eines Mit Der Trigger-Funktion Kompatiblen Geräts

    Geräts (wie Ein-/Ausschalten und Wahl der Eingangsquelle) an diesem Gerät Netzspannung. Mögliche Spannungen sind 110–120/220–240 V (U~), 50/60 Hz. bedienen. Wenn Sie einen Subwoofer von Yamaha besitzen, der eine Systemverbindung unterstützt, oder ein Gerät mit einer Trigger-Eingangsbuchse, können Sie die Trigger-Funktion verwenden, indem Sie das externe Gerät an einer der •...
  • Seite 49: Auswählen Einer Sprache Für Das Bildschirmmenü

    1 2 3 4 5 6 7 8 Spracheinstellung Auswählen einer Sprache für das Bildschirmmenü SOURCE SOURCE RECEIVER RECEIVER RECEIVER z RECEIVER z Wählen Sie die gewünschte Sprache des Bildschirmmenüs aus: Um die Einstellung zu bestätigen, drücken Sie Englisch, Japanisch, Französisch, Deutsch, Spanisch, Russisch, Italienisch oder Chinesisch.
  • Seite 50: Automatische Optimierung Der Lautsprechereinstellungen

    RECEIVER RECEIVER RECEIVER z RECEIVER z Bei Einsatz der Yamaha Parametric room Acoustic Optimizer-Funktion (YPAO; Parametrische Raumakustikoptimierung) misst das Gerät Je nach Ihrer Lautsprecherkonfiguration müssen die Abstände der angeschlossenen Lautsprecher von Ihrer Sie die Einstellung „Endstufe Zuord.“ (S. 116) im...
  • Seite 51 8 verschiedenen Positionen im Raum Messungen a Verwenden Sie die Cursortasten zur Auswahl von „Mehrpunkt“ ENTER durchführen. Die Lautsprechereinstellungen werden (S. 51) oder „Winkel“ (S. 52) (nur RX-A3030), und drücken Sie passend für den durch diese Positionen definierten RETURN RETURN...
  • Seite 52 1 2 3 4 5 6 7 8 9 Automatisches Lautsprecher-Setup ❑ Winkel Mehrfachmessung Einfachmessung (5 Hörpositionen) (nur RX-A3030) Aktiviert/deaktiviert die Winkelmessung. Einstellungen Mehrfachmessung Mehrfachmessung (1 Hörposition + vorn/hinten/links/rechts) (2 Hörpositionen + vorne/hinten) Aktiviert die Winkelmessung. Das Gerät misst die Winkel der einzelnen Lautsprecher an der Hörposition...
  • Seite 53: Messung An Einer Hörposition (Einfachmessung)

    1 2 3 4 5 6 7 8 9 Automatisches Lautsprecher-Setup Messung an einer Hörposition (RX-A3030 [bei aktivierter Winkelmessung]) SOURCE SOURCE RECEIVER RECEIVER Fahren Sie fort mit Schritt 2. (Einfachmessung) Wenn „Mehrpunkt“ auf „Nein“ eingestellt ist, folgen Sie der nachstehenden Vorgehensweise, um die Messung durchzuführen.
  • Seite 54 1 2 3 4 5 6 7 8 9 Automatisches Lautsprecher-Setup c Drücken Sie ENTER, um die Messung des ersten Winkels zu SOURCE SOURCE RECEIVER RECEIVER Um die Messergebnisse zu speichern, verwenden starten. Sie die Cursortasten (e/r) zur Auswahl von Die folgende Anzeige erscheint nach der Messung des ersten „SPEICH.“, und drücken Sie ENTER.
  • Seite 55: Messung An Mehreren Hörpositionen (Mehrfachmessung)

    SCENE SCENE • Gehen Sie in eine Raumecke, oder verlassen Sie den Raum. (RX-A3030 [bei deaktivierter Winkelmessung]) • Wenn eine Fehlermeldung (wie E-1) oder ein Warnhinweis (wie W-1) erscheint, Fahren Sie fort mit Schritt 5. lesen Sie „Fehlermeldungen“ (S. 59) oder „Warnmeldungen“ (S. 60).
  • Seite 56 1 2 3 4 5 6 7 8 9 Automatisches Lautsprecher-Setup d Führen Sie in gleicher Weise die Winkelmessung für die SOURCE SOURCE RECEIVER RECEIVER Führen Sie die Winkelmessung durch. Positionen „2“ und „3“ durch. Die folgende Anzeige erscheint nach der Messung des dritten a Verwenden Sie die Cursortasten zur Auswahl von „JA“, und Winkels auf dem Fernsehbildschirm.
  • Seite 57: Prüfen/Betrachten Der Messergebnisse

    Verwenden Sie nach der Messung die Cursortasten Pegel Lautsprecher Cursortasten ENTER zur Auswahl von „Ergebnis“, und drücken Sie ENTER. ENTER (nur RX-A3030) RETURN Winkel RETURN DISPLAY DISPLAY Winkel der einzelnen Lautsprecher an der Hörposition • Sie können auch „Ergebnis“ aus „Automatisches Setup“ (S. 113) im...
  • Seite 58: Laden Der Früheren Ypao-Einstellungen

    1 2 3 4 5 6 7 8 9 Automatisches Lautsprecher-Setup Laden der früheren YPAO-Einstellungen SOURCE SOURCE RECEIVER RECEIVER Wenn die manuell konfigurierten Lautsprechereinstellungen nicht richtig erscheinen, folgen Sie den unten angegebenen Schritten, um die manuellen Einstellungen zu verwerfen und wieder die vorhergehenden YPAO-Einstellungen zu laden.
  • Seite 59: Fehlermeldungen

    Das YPAO-Mikrofon kann keine Testtöne erkennen. Bildschirmanweisungen, um die Messung erneut zu starten. Tritt dieser Fehler wiederholt auf, wenden Sie sich an einen autorisierten Fachhändler oder Kundendienst von Yamaha. Folgen Sie den Bildschirmanweisungen, um die Messung erneut zu starten. Um die Messung abzubrechen, E-9: Anw.
  • Seite 60: Warnmeldungen

    Warnmeldungen Falls nach der Messung eine Warnmeldung erscheint, können Sie dennoch die Messergebnisse speichern, indem Sie die Bildschirmanweisungen befolgen. Wir empfehlen jedoch, YPAO erneut auszuführen, um das Gerät mit den optimalen Lautsprechereinstellungen zu betreiben. Warnmeldung Ursache Abhilfe Wählen Sie „Verkabelung“ in „Ergebnis“ (S. 57), und prüfen Sie die Kabelverbindungen (+/–) des Lautsprechers, für den „Invertiert“...
  • Seite 61: Wiedergabe

    WIEDERGABE SOURCE SOURCE RECEIVER RECEIVER Grundlegende Bedienungsvorgänge bei der Wiedergabe V-AUX Auswählen einer HDMI-Ausgangsbuchse AUDIO Eingangswahltasten Schalten Sie die am Gerät angeschlossenen externen PHONO MULTI Geräte (wie Fernseher oder BD-/DVD-Player) ein. TUNER [ A ] [ A ] [ B ] [ B ] [ C ] [ C ]...
  • Seite 62: Auswählen Der Eingangsquelle Und Der Bevorzugten Einstellungen Mit Einem Tastendruck (Scene)

    Auswählen der Eingangsquelle und der bevorzugten Einstellungen mit einem SOURCE SOURCE RECEIVER RECEIVER Tastendruck (SCENE) Mit der SCENE-Funktion können Sie die zugeordnete Eingangsquelle, das Klangprogramm, den HDMI-Ausgang sowie weitere Einstellungen V-AUX V-AUX mit einem einzigen Tastendruck auswählen. AUDIO AUDIO Sie können bis zu 12 Szenen verwenden, um Ihre bevorzugten Einstellungen zu speichern und sie je nach Eingangsquelle umzuschalten. PHONO PHONO MULTI...
  • Seite 63: Konfigurieren Von Szenenzuordnungen

    Konfigurieren von Szenenzuordnungen Auswählen der Einträge, die der Szene SOURCE SOURCE RECEIVER RECEIVER zugewiesen werden sollen Versetzen Sie das Gerät in den Zustand (wie Zusätzlich zu den Standard-Szenenzuordnungen (Eingang, Eingangsquelle und Klangprogramm), den Sie einer HDMI-Ausgang und Modus) können Sie die folgenden Szene zuweisen möchten.
  • Seite 64: Auswählen Des Klangmodus

    Auswählen des Klangmodus SOURCE SOURCE RECEIVER RECEIVER ❑ Umschalten in den Pure Direct-Modus Das Gerät ist mit einer Vielzahl von Klangprogrammen und Surround-Dekodern ausgestattet, die Ihnen ermöglichen, • Drücken Sie PURE DIRECT. Wiedergabequellen mit Ihrem bevorzugten Klangmodus (wie V-AUX V-AUX In diesem Modus können Sie reinen Hi-Fi-Klang hören, indem das Schallfeldeffekt oder Stereowiedergabe) wiederzugeben.
  • Seite 65: Hören Stereoskoper Schallfelder (Cinema Dsp Hd3/Modus Cinema Dsp 3D)

    Technologie von Yamaha, um bis zu 7-kanaligen Surround-Sound zu reproduzieren und Ihnen zu ermöglichen, nur mit den * CINEMA DSP HD³: RX-A3030, Modus CINEMA DSP 3D: RX-A2030 Front-Lautsprechern ein gut ausgerichtetes Schallfeld zu erleben. Das Gerät ist mit vielen Klangprogrammen ausgestattet, die eine ■...
  • Seite 66: Passende Klangprogramme Für Filme (Movie)

    ■ ❑ ENTERTAINMENT Passende Klangprogramme für Filme (MOVIE) Die folgenden Klangprogramme sind für die Wiedergabe von Videoquellen wie Filmen, Dieses Programm ermöglicht dem Zuhörer, die volle Lebendigkeit von Fernsehprogrammen und Spielen optimiert. Sportübertragungen und leichten Unterhaltungsshows zu erleben. Bei Sportübertragungen werden die Stimmen des Kommentators und des Sports ❑...
  • Seite 67: Passende Klangprogramme Für Musik/Stereowiedergabe (Music)

    ■ ❑ LIVE/CLUB Passende Klangprogramme für Musik/Stereowiedergabe (MUSIC) Der Jazz-Club befindet sich in der New Yorker 7th Avenue. In diesem Village Vanguard kleinen Club mit niedriger Decke treffen sich die kraftvollen Die folgenden Klangprogramme sind für die Wiedergabe von Musikquellen optimiert. Schallreflexionen auf der Bühne in der Mitte.
  • Seite 68: Unverarbeitete Wiedergabe

    ■ Unverarbeitete Wiedergabe Wiedergabe 2-kanaliger Signalquellen im SOURCE SOURCE RECEIVER RECEIVER Mehrkanalmodus (Surround-Dekoder) Sie können Eingangsquellen ohne jede Verarbeitung mit Der Surround-Dekoder ermöglicht die unverarbeitete, Schallfeldeffekten wiedergeben. mehrkanalige Wiedergabe von 2-kanaligen Quellen. Wenn eine mehrkanalige Quelle eingespeist wird, arbeitet der Dekoder auf die ■...
  • Seite 69: Hören Mit Reinem High-Fidelity-Sound (Pure Direct)

    Hören mit reinem High-Fidelity-Sound Wiedergabe komprimierter Musiksignale SOURCE SOURCE RECEIVER RECEIVER (Pure Direct) mit verbessertem Klang (Compressed Music Enhancer) Wenn der Pure-Direct-Modus aktiviert ist, gibt das Gerät die ausgewählte Signalquelle auf dem direktesten Signalweg wieder, V-AUX V-AUX um Rauschen und elektrische Geräusche von anderen AUDIO AUDIO Schaltungen (wie dem Frontblende-Display) zu reduzieren.
  • Seite 70: Fm-/Am-Radio (Ukw/Mw) Hören

    FM-/AM-Radio (UKW/MW) hören SOURCE SOURCE RECEIVER RECEIVER Auswahl einer Empfangsfrequenz Sie können einen Radiosender einstellen, indem Sie seine Frequenz angeben oder einen der gespeicherten Radiosender auswählen. V-AUX V-AUX Drücken Sie TUNER zum Anwählen von „TUNER“ AUDIO AUDIO als Eingangsquelle. • Die Radiofrequenzen hängen von dem Land oder Gebiet ab, in dem das Gerät eingesetzt wird.
  • Seite 71: Speichern Ihrer Lieblings-Radiosender (Festsender)

    ■ Speichern Ihrer Lieblings-Radiosender Auswählen eines Festsenders SOURCE SOURCE RECEIVER RECEIVER (Festsender) Stellen Sie einen gespeicherten Radiosender ein, indem Sie dessen Festsendernummer auswählen. Sie können bis zu 40 Radiosender als Festsender speichern. Sobald Sie Sender gespeichert haben, können Sie diese bequem Drücken Sie TUNER zum Anwählen von „TUNER“...
  • Seite 72: Abstimmung Per Hd Radio

    ■ Abstimmung per HD Radio™ Auswählen eines HD Radio™-Audioprogramms SOURCE SOURCE RECEIVER RECEIVER Sie können ein Audioprogramm wählen, wenn das Gerät auf einen (nur US-amerikanisches Modell) HD Radio-Sender abgestimmt ist, der mehrere Audioprogramme bietet (bis zu 8). Die HD Radio-Technologie ist eine neue Technologie, die es FM/AM-Radiosendern ermöglicht, Programme digital zu senden.
  • Seite 73: Halten Der Hd Radio™-Informationsanzeige

    ■ Halten der HD Radio™-Informationsanzeige Informationen über den Radiosender SOURCE SOURCE RECEIVER RECEIVER Zeigt Informationen über den ausgewählten Radiosender an, wie das Sie können die aktuell auf dem Fernseher (Monitor) angezeigten ausgewählte Band (FM/AM) und die Frequenz. HD Radio-Informationen und im Frontblende-Display mittels der Wenn Sie auf einen HD Radio-Sender abstimmen, werden die Nummer Halten-Funktion dauerhaft anzeigen lassen.
  • Seite 74: Durchsuchen-Bildschirm

    ■ Durchsuchen-Bildschirm Abstimmung per Radio Data System SOURCE SOURCE RECEIVER RECEIVER (nur Modelle für Großbritannien und Europa) Radio Data System ist ein Datenübertragungssystem, das in vielen Ländern für FM-Sender verwendet wird. Das Gerät kann verschiedene Arten von Radio Data System-Daten empfangen, z. B. V-AUX V-AUX AUDIO...
  • Seite 75: Automatischer Empfang Von Verkehrsinformationen

    Bedienen des Radios am Fernseher SOURCE SOURCE RECEIVER RECEIVER • „Program Service“, „Program Type“, „Radio Text“ und „Clock Time“ werden Sie können am Fernseher die Radioinformationen betrachten oder nicht angezeigt, wenn der Radiosender den Radio Data System-Dienst nicht anbietet. einen Radiosender auswählen. •...
  • Seite 76 ■ Durchsuchen-Bildschirm Menü Submenü Funktion SOURCE SOURCE RECEIVER RECEIVER (nur Modelle für Großbritannien und Europa) Schaltet auf FM/AM um. Abstimmung Wählt eine Frequenz aus. V-AUX V-AUX (+/-) AUDIO AUDIO Manuelle Abstimmung Automatisch PHONO PHONO MULTI MULTI Wählt automatisch einen Radiosender aus. (+/-) TUNER TUNER...
  • Seite 77: Wiedergabe Von Musik Vom Ipod

    Wiedergabe von Musik vom iPod Anschließen eines iPod Sie können Musik vom iPod über ein mit dem iPod geliefertes USB-Kabel am Gerät abspielen. Schließen Sie Ihren iPod über das mit dem iPod gelieferte USB-Kabel am Gerät an. • Es kann sein, dass ein iPod vom Gerät nicht erkannt wird, oder dass einige Funktionen nicht mit dem Modell oder der Version eines iPod kompatibel sind.
  • Seite 78: Wiedergabe Von Ipod-Inhalten

    ■ Wiedergabe von iPod-Inhalten Durchsuchen-Bildschirm SOURCE SOURCE RECEIVER RECEIVER Folgen Sie den hier angegebenen Schritten, um den iPod zu bedienen und die Wiedergabe zu starten. Sie können den iPod über das auf dem Fernsehbildschirm angezeigte Menü steuern. V-AUX V-AUX AUDIO AUDIO Drücken Sie USB zum Anwählen von „USB“...
  • Seite 79: Bedienung Am Ipod Oder Mit Der Fernsteuerung (Einfacher Wiedergabemodus)

    ■ ■ Wiedergabe-Bildschirm Bedienung am iPod oder mit der SOURCE SOURCE RECEIVER RECEIVER Fernsteuerung (einfacher Wiedergabemodus) Drücken Sie MODE, um in den einfachen V-AUX V-AUX AUDIO AUDIO Wiedergabemodus zu schalten. PHONO PHONO MULTI MULTI Das Menü auf dem Fernsehbildschirm schaltet sich aus, TUNER TUNER [ A ]...
  • Seite 80: Einstellungen Für Zufall/Wiederholung

    ■ Einstellungen für Zufall/Wiederholung SOURCE SOURCE RECEIVER RECEIVER Sie können die Einstellungen Ihres iPod für Zufall/Wiederholung konfigurieren. V-AUX V-AUX • Während der einfachen Wiedergabe konfigurieren Sie die Einstellungen für AUDIO AUDIO Zufall/Wiederholung direkt an Ihrem iPod, oder drücken Sie MODE, um das Menü auf dem Fernsehbildschirm anzuzeigen und die nachstehenden Schritte zu befolgen.
  • Seite 81: Wiedergabe Von Auf Einem Usb-Speichergerät Gespeicherter Musik

    Wiedergabe von auf einem USB-Speichergerät gespeicherter Musik SOURCE SOURCE RECEIVER RECEIVER Sie können am Gerät Musikdateien wiedergeben, die sich auf einem USB-Speichergerät befinden. Lesen Sie auch die • Wenn sich viele Dateien auf dem USB-Speichergerät befinden, kann es eine Bedienungsanleitungen des USB-Speichergeräts für weitere Weile dauern, bis sie geladen sind.
  • Seite 82: Statusanzeigen

    ■ Durchsuchen-Bildschirm SOURCE SOURCE RECEIVER RECEIVER Verwenden Sie die Cursortasten zur Auswahl eines Eintrags und drücken Sie ENTER. Wenn ein Titel ausgewählt ist, beginnt die Wiedergabe, und der Wiedergabe-Bildschirm wird angezeigt. V-AUX V-AUX AUDIO AUDIO PHONO PHONO MULTI MULTI TUNER TUNER [ A ] [ A ]...
  • Seite 83 ■ ■ Wiedergabe-Bildschirm Einstellungen für Zufall/Wiederholung SOURCE SOURCE RECEIVER RECEIVER Sie können die Einstellungen für Zufall/Wiederholung für die Wiedergabe von Inhalten eines USB-Speichergeräts konfigurieren. Wenn „USB“ als Eingangsquelle ausgewählt ist, V-AUX V-AUX drücken Sie OPTION. AUDIO AUDIO PHONO PHONO MULTI MULTI Verwenden Sie die Cursortasten zur Auswahl von TUNER...
  • Seite 84: Wiedergabe Von Musik, Die Auf Medien-Servern (Computern/Nas) Gespeichert Ist

    Wiedergabe von Musik, die auf Medien-Servern (Computern/NAS) gespeichert ist SOURCE SOURCE RECEIVER RECEIVER Wiedergabe von Musikinhalten vom Sie können auf dem Gerät Musikdateien abspielen, die auf Ihrem Computer oder DLNA-kompatiblen NAS gespeichert sind. Computer V-AUX V-AUX AUDIO AUDIO Folgen Sie den hier angegebenen Schritten, um •...
  • Seite 85 ■ Durchsuchen-Bildschirm SOURCE SOURCE RECEIVER RECEIVER Verwenden Sie die Cursortasten zur Auswahl eines Eintrags und drücken Sie ENTER. Wenn ein Titel ausgewählt ist, beginnt die Wiedergabe, und der Wiedergabe-Bildschirm wird angezeigt. V-AUX V-AUX AUDIO AUDIO PHONO PHONO MULTI MULTI TUNER TUNER [ A ] [ A ]...
  • Seite 86 ■ ■ Wiedergabe-Bildschirm Einstellungen für Zufall/Wiederholung SOURCE SOURCE RECEIVER RECEIVER Sie können die Einstellungen für Zufall/Wiederholung für die Wiedergabe von Computer-Musikinhalten konfigurieren. Wenn „SERVER“ als Eingangsquelle ausgewählt ist, V-AUX V-AUX drücken Sie OPTION. AUDIO AUDIO PHONO PHONO MULTI MULTI Verwenden Sie die Cursortasten zur Auswahl von TUNER TUNER [ A ]...
  • Seite 87: Internetradio Hören

    Internetradio hören SOURCE SOURCE RECEIVER RECEIVER Sie können alle Internetradiosender weltweit hören. Drücken Sie mehrmals NET, um „NET RADIO“ als Eingangsquelle auszuwählen. V-AUX V-AUX • Um diese Funktion zu nutzen, muss das Gerät mit dem Internet verbunden sein AUDIO AUDIO Der Durchsuchen-Bildschirm wird auf dem Fernseher (S.
  • Seite 88 ■ ■ Durchsuchen-Bildschirm Wiedergabe-Bildschirm SOURCE SOURCE RECEIVER RECEIVER V-AUX V-AUX AUDIO AUDIO PHONO PHONO MULTI MULTI TUNER TUNER [ A ] [ A ] [ B ] [ B ] [ C ] [ C ] SCENE Wiedergabe-Anzeige Wiedergabe-Anzeige VOLUME PROGRAM MUTE Name der Liste...
  • Seite 89: Wiedergabe Von Musik Von Itunes/Ipod Über Ein Netzwerk (Airplay)

    Wiedergabe von Musik von iTunes/iPod über ein Netzwerk (AirPlay) Wiedergabe von Musikinhalten von Mit der AirPlay-Funktion können Sie Musik von iTunes / vom iPod über ein Netzwerk am Gerät abspielen. iTunes/iPod iTunes Folgen Sie den unten angegebenen Schritten, um iTunes-/iPod-Musikinhalte am Gerät abzuspielen. Schalten Sie das Gerät ein, und starten Sie iTunes Router Gerät...
  • Seite 90 Menü Submenü Funktion SOURCE SOURCE RECEIVER RECEIVER • Sie können das Gerät automatisch einschalten lassen, wenn Sie die Wiedergabe Setzt nach dem Pausieren die in iTunes oder am iPod starten, indem Sie „Netzwerk Standby“ (S. 126) im Wiedergabe fort. „Setup“-Menü auf „Ein“ einstellen. Stoppt vorübergehend die •...
  • Seite 91: Wiedergabe Von Video/Audio In Mehreren Räumen (Multi-Zone-Funktion)

    • Da es zahlreiche Möglichkeiten für den Anschluss und die Verwendung des Audio Geräts in einer Mehrzonen-Konfiguration gibt, empfehlen wir, dass Sie sich an (SPEAKERS den nächsten autorisierten Yamaha-Fachhändler oder -Kundendienst oder ZONE wenden, um Einzelheiten zu den Mehrzonenverbindungen zu erfahren, die für OUT) Ihre Bedürfnisse am besten geeignet sind.
  • Seite 92: Vorbereiten Des Mehrzonensystems

    Zone2/3-Lautsprechern“ (S. 32). Zone2 oder Zone3 Hauptzone • (nur RX-A3030) Wenn bei „Endstufe Zuord.“ (S. 116) im „Setup“-Menü die ZONE OUT/PRE OUT-Buchsen auf die Ausgabe der Audiosignale des vorderen Präsenzkanals eingestellt wurden, können Sie keinen externen Verstärker für Zone2 verwenden.
  • Seite 93: Anschließen Eines Videomonitors Für Die Wiedergabe Analoger Videosignale

    ■ Anschließen eines Videomonitors für die Buchsen ZONE OUT (beliebige der Buchsen COMPONENT Wiedergabe analoger Videosignale VIDEO, VIDEO, S VIDEO) Schließen Sie einen Videomonitor zum Betrachten analoger Videos Videoeingang MONITOR OUT/ZONE OUT in Zone2 oder Zone3 an. Wählen Sie je nach den an Ihrem (entweder Component Videomonitor verfügbaren Video-Eingangsbuchsen eine der Video/Composite Video...
  • Seite 94: Anschließen Eines Hdmi-Kompatiblen Geräts Für Die Video-/Audio-Wiedergabe

    ■ Anschließen eines HDMI-kompatiblen Geräts für die Video-/Audio-Wiedergabe • Wenn die Buchse HDMI OUT 2 (ZONE OUT) Zone2 zugewiesen ist, können Sie die Audio-Ausgabe von der Buchse HDMI OUT 2 ein-/ausschalten, indem Sie Schließen Sie ein HDMI-kompatibles Gerät (wie einen Fernseher) „Audio Ausgang“...
  • Seite 95: Bedienung Des Geräts Von Einem Anderen Raum Aus (Fernverbindung)

    Fernverbindungen zwischen Yamaha-Produkten Ein Infrarotsignalsender wird nicht benötigt, wenn Sie Produkte von Raum aus (Fernverbindung) Yamaha verwenden, die (wie dieses Gerät) Fernverbindungen Sie können das Gerät und externe Geräte über die mitgelieferte unterstützen. Sie können Fernbedienungssignale übertragen, Fernbedienung von Zone2, Zone3 oder Zone4 aus bedienen, wenn indem Sie die Buchsen REMOTE IN/OUT über Kabel mit...
  • Seite 96: Bedienen Von Geräten In Zone2, Zone3 Oder Zone4

    Bedienen von Geräten in Zone2, Zone3 SOURCE SOURCE RECEIVER RECEIVER Starten Sie am externen Gerät die Wiedergabe, oder RECEIVER z RECEIVER z oder Zone4 wählen Sie einen Radiosender aus. Einzelheiten zur Wiedergabe finden Sie in der Bedienungsanleitung des externen Geräts. Drücken Sie mehrmals hintereinander ZONE, um V-AUX eine Zone auszuwählen.
  • Seite 97: Andere Bedienvorgänge Für Zone2, Zone3 Oder Zone4

    ■ ■ Andere Bedienvorgänge für Zone2, Zone3 Wiedergabe derselben Quelle in mehreren SOURCE SOURCE RECEIVER RECEIVER oder Zone4 Räumen (Party-Modus) Die folgenden Funktionen sind ebenfalls verfügbar, wenn die zu Der Party-Modus ermöglicht Ihnen, in allen Zonen dieselbe Musik bedienende Zone aktiviert ist. wiederzugeben, die in der Hauptzone wiedergegeben wird.
  • Seite 98: Betrachten Des Aktuellen Status

    Betrachten des aktuellen Status SOURCE SOURCE RECEIVER RECEIVER Umschalten der Informationen auf dem Eingangsquellengruppe Eintrag Frontblende-Display V-AUX V-AUX Song (Name des Titels), Artist (Name des AUDIO AUDIO Interpreten/Künstlers), Album (Name des Albums), DSP Program (Name des PHONO PHONO MULTI MULTI Klangmodus’), Audio Decoder (Name des Drücken Sie INFO.
  • Seite 99: Konfigurieren Der Wiedergabeeinstellungen Für Verschiedene Wiedergabequellen (Optionen-Menü)

    Konfigurieren der Wiedergabeeinstellungen für verschiedene Wiedergabequellen (Optionen-Menü) Einträge im Optionen-Menü Sie können getrennte Wiedergabeeinstellungen für verschiedene Wiedergabequellen konfigurieren. Dieses Menü steht im Frontblende-Display (oder auf dem Fernsehbildschirm) zur Verfügung, so dass Sie die Einstellungen bequem während der Wiedergabe konfigurieren können. •...
  • Seite 100: Klangregelung (Tone Control)

    ■ Klangregelung (Tone Control) Schaltet CINEMA DSP HD³ (RX-A3030) oder Modus CINEMA DSP 3D (RX-A2030) (S. 65) ein und aus. Wenn diese Funktion auf „Ein“ gestellt ist, arbeitet CINEMA DSP Stellt den Pegel des oberen (Treble) und des unteren Frequenzbereichs (Bass) des HD³/CINEMA DSP 3D entsprechend den ausgewählten Klangprogrammen...
  • Seite 101: Dialogeinstellungen (Dialog Adjust)

    ■ ■ Dialogeinstellungen (Dialog Adjust) Erweitertes Surround (EXTD Surround) Stellt die Lautstärke oder die wahrgenommene Höhe von Dialogton ein. Wählt aus, wie 5.1- bis 7.1-kanalige Quellen wiedergegeben werden, wenn hintere Surround-Lautsprecher verwendet werden. ❑ Dialogpegel (Dialog Lvl) Einstellungen Stellt die Lautstärke von Dialogton ein. Wenn Dialogton nicht deutlich zu hören ist, können Sie dessen Lautstärke erhöhen, indem Sie diese Einstellung erhöhen.
  • Seite 102: Videomodus (Video Mode)

    ■ ❑ Subwooferanpassung (SW.Trim) Videomodus (Video Mode) Stellt die Subwoofer-Lautstärke fein ein. Schaltet die in „Verarbeitung“ (S. 122) im „Setup“-Menü konfigurierten Einstellungen für die Videosignalverarbeitung (Auflösung, Bildseitenverhältnis und Videoeinstellungen) Einstellbereich ein und aus. –6,0 dB bis +6,0 dB (in Schritten von 0,5 dB) Einstellungen Grundeinstellung 0,0 dB...
  • Seite 103 ■ Audio-Modus (Audio Mode) (nur US-amerikanisches Modell) Schaltet den UKW-/MW-Empfang (FM/AM) zwischen Stereo und Mono um. • Diese Einstellung wird separat auf jedes Band angewendet (FM/AM). Einstellungen Auto (Auto) Empfängt das gewählte Band (FM oder AM) in Stereo, wenn der (Grundeinstellung) Empfang gut ist, und in Mono, wenn der Empfang schwach ist.
  • Seite 104: Konfigurationen

    KONFIGURATIONEN Konfigurieren von Eingangsquellen Verwenden Sie die Cursortasten (q/w) zur Auswahl eines Eintrags, und drücken Sie ENTER. (Eingang-Menü) Sie können die Einstellungen für die Eingangsquellen mit Hilfe des Fernsehbildschirms ändern. Drücken Sie ON SCREEN. Verwenden Sie die Cursortasten zur Auswahl von „Eingang“, und drücken Sie ENTER.
  • Seite 105: Umbenennen/Icon Auswahl

    ■ ■ Umbenennen/Icon Auswahl Dekodermodus Ändert den Namen und das Symbol der Eingangsquelle, die auf dem Setzt das Wiedergabeformat für digitale Audiosignale auf „DTS“. Frontblende-Display oder dem Fernsehbildschirm angezeigt werden. Wenn dieses Gerät zum Beispiel keine DTS-Audiosignale erkennt und Rauschen Eingangsquellen ausgibt, stellen Sie „Dekodermodus“...
  • Seite 106: Dmc-Steuerung

    ■ DMC-Steuerung Konfigurieren der SCENE-Funktion (Szene-Menü) Wählt aus, ob ein DLNA-kompatibler Digital Media Controller (DMC) die Wiedergabefunktionen bedienen soll. Sie können die Einstellungen der SCENE-Funktion (S. 62) mit Hilfe des Fernsehbildschirms ändern. Eingangsquelle SERVER Drücken Sie ON SCREEN. Einstellungen Deaktiviert Erlaubt keine Wiedergabesteuerung über DMCs.
  • Seite 107: Einträge Im Szene-Menü

    ■ Laden Verwenden Sie die Cursortasten und ENTER, um die Einstellung Lädt die für die ausgewählte Szene gespeicherten Einstellungen. zu ändern. Wählen Sie „DETAIL“, um die SCENE-Wiedergabekopplung zu konfigurieren oder die Szenenzuweisungen zu betrachten. Um das Menü zu verlassen, drücken Sie ON SCREEN. ❑...
  • Seite 108 ■ ❑ Detail Umbenennen/Icon Auswahl Auswählen der Einträge, die der Szene zugewiesen werden sollen. Sie können auch Ändert den Namen und das Symbol der Szene, die auf dem Frontblende-Display oder die Zuordnungen der Einträge zur aktuellen Szene betrachten. dem Fernsehbildschirm angezeigt werden. Um Einträge der Szene zuzuweisen, verwenden Sie die Cursortasten zur Auswahl ■...
  • Seite 109: Konfigurieren Von Klangprogrammen/Surround-Dekodern

    Konfigurieren von Verwenden Sie die Cursortasten (q/w) zur Auswahl eines Eintrags, und drücken Sie ENTER. Klangprogrammen/Surround-Dekodern (Klangprogramm-Menü) Sie können die Einstellungen des Klangprogramms mit Hilfe des Fernsehbildschirms ändern. Drücken Sie ON SCREEN. Verwenden Sie die Cursortasten zur Auswahl von „Klangprogramm“, und drücken Sie ENTER.
  • Seite 110: Einträge Im Klangprogramm-Menü

    Einträge im Klangprogramm-Menü Eintrag Funktion Einstellungen 1,0 s bis 5,0 s Stellt die Abklingzeit des hinteren Höher, um den Nachhall zu Nachhallzeit Hallklangs ein. intensivieren, und niedriger, um • Die verfügbaren Einträge und die Grundeinstellungen hängen vom gewählten Klangprogramm oder einen klaren Klang zu erhalten.
  • Seite 111: Einstellungen Für Dekoder

    ■ Die folgenden Einträge sind verfügbar, wenn Sie „2ch Stereo“ oder „9ch Stereo“ Einstellungen für Dekoder auswählen. Die folgenden Einträge sind verfügbar, wenn Sie „Dekodertyp“ bei „SURROUND DECODER“ auf „bPLIIx Music“ (bPLII Music) oder „Neo:6 Music“ einstellen. Klangprogramm Eintrag Funktion Einstellungen Wählt aus, ob der Dekodertyp...
  • Seite 112: Konfigurieren Verschiedener Funktionen (Setup-Menü)

    Konfigurieren verschiedener Funktionen Verwenden Sie die Cursortasten (q/w) zur Auswahl eines Eintrags, und drücken Sie ENTER. (Setup-Menü) Sie können die verschiedenen Funktionen des Geräts mit Hilfe des auf dem Fernsehbildschirm angezeigten Menüs konfigurieren. Drücken Sie ON SCREEN. Verwenden Sie die Cursortasten zur Auswahl von „Setup“, und drücken Sie ENTER.
  • Seite 113: Einträge Im Setup-Menü

    Adaptive DSP Level Wählt aus, ob der CINEMA DSP-Effektanteil automatisch angepasst werden soll. Anger om Virtual Presence Speaker (VPS) skapas med hjälp av fram-, mitt- och surroundhögtalarna. (gäller endast RX-A3030) Analog-Analog-Umwandlung Schaltet die Videoumwandlung zwischen den analogen Videobuchsen ein und aus.
  • Seite 114 Menü Eintrag Funktion Seite Aktiviert/deaktiviert die HDMI-Steuerung. Sie können auch die betreffenden Einstellungen konfigurieren (wie ARC HDMI-Einstellung und Fernsehton-Eingang). HDMI Audio Ausgang Wählt ein Gerät für die Audioausgabe aus. Wählt aus, ob (über die Buchsen HDMI zugeführte) Video-/Audiosignale an den Fernseher ausgegeben werden Standby Durchleitung sollen, wenn sich das Gerät im Bereitschaftsmodus befindet.
  • Seite 115 Menü Eintrag Funktion Seite Auto Power Standby Stellt ein, wie viel Zeit bis zum automatischen Umschalten in den Bereitschaftsmodus vergeht. Schaltet den ECO-Modus (Energiesparmodus) ein/aus. ECO-Modus Sprache Wählt eine Sprache für die Bildschirmmenüs aus. KONFIGURATIONEN ➤ Konfigurieren verschiedener Funktionen (Setup-Menü)
  • Seite 116: Lautsprecher (Manuelles Setup)

    Sie können eine Zone auswählen, die den Buchsen EXTRA SP 1 (Vorgabe: • Konfiguration Zone2) und EXTRA SP 2 (Vorgabe: Zone3) zugewiesen werden soll. • Abstand (nur RX-A3030) 9ch +RP Wählen Sie diese Einstellung, wenn Sie 9-Kanal-Lautsprecher und eine • Pegel Rear-Kanalerweiterung mit einem externen Verstärker verwenden (S.
  • Seite 117: Konfiguration

    Sie können eine Zone auswählen, die den Buchsen EXTRA SP 2 (Vorgabe: Einstellungen Zone3) zugewiesen werden soll. Wählen Sie diese Option für große Lautsprecher. (nur RX-A3030) Wählen Sie diese Einstellung, wenn Sie 7-Kanal-Lautsprecher Groß Die Surround-Lautsprecher liefern alle Frequenzkomponenten der 7ch BI-AMP +FP+RP (einschließlich Bi-Amping für die Front-Lautsprecher) und eine Front- und...
  • Seite 118 ❑ Front Präsenz ❑ SWFR Layout Wählt aus, ob vordere Präsenzlautsprecher angeschlossen sind oder nicht. Wählt ein Subwoofer-Layout, wenn 2 Subwoofer verwendet werden. Einstellungen Einstellungen Verwenden Wählen Sie diese Option, wenn vordere Präsenzlautsprecher Wählen Sie diese Option, wenn 2 Subwoofer links und rechts im Raum Links + rechts (Grundeinstellung) angeschlossen sind.
  • Seite 119 ■ Pegel Stellt die Lautstärke der einzelnen Lautsprecher ein. • Um die ursprünglichen Einstellungen für alle Lautsprecher wiederherzustellen, wählen Sie „PEQ-Daten lösch.“ und dann „OK“. Wahlmöglichkeiten • Um die mit „Automatisches Setup“ (S. 50) ermittelten Werte des parametrischen Equalizers für die Front L, Front R, Center, Surround L, Surround R, Surround Back L, Surround Back R, Feineinstellung in die Felder „Manuell“...
  • Seite 120: Ton

    ❑ Anpassung Stellt die Verzögerung zwischen der Video- und Audioausgabe manuell ein, wenn Konfiguriert die Einstellungen für die Audioausgabe. „Auswahl Automatisch/Manuell“ auf „Manuell“ gestellt ist. Sie können den Zeitversatz der Audioausgabe feineinstellen, wenn „Auswahl Automatisch/Manuell“ auf „Auto“ gestellt ist. ■ Lippensynchronisation Stellt den Zeitversatz zwischen Video- und Audioausgabe ein, indem die Einstellbereich...
  • Seite 121: Pure Direct Modus

    ■ ■ Grundlautstärke Stellt die Grundlautstärke beim Einschalten des Receivers ein. (nur RX-A3030) Wählt aus, ob mit Hilfe der Front-, Center- und Surround-Lautsprecher Virtual-Presence- Einstellungen Lautsprecher (VPS) erzeugt werden sollen. Wenn die VPS-Funktion aktiviert ist, Stellt die Lautstärke auf den Pegel ein, der am Gerät eingestellt war, erzeugt das Gerät, wenn keine vorderen Präsenzlautsprecher angeschlossen sind,...
  • Seite 122: Bild

    ❑ Auflösung Bild Wählt eine Auflösung für die Ausgabe von HDMI-Videosignalen aus, wenn Konfiguriert die Einstellungen für die Bildausgabe. „Videomodus“ auf „Verarbeitung“ gestellt ist. Einstellungen Unverändert Wandelt die Auflösung nicht um. Automatisch Wählt automatisch eine Auflösung aus, die der Auflösung des (Grundeinstellung) Fernsehers entspricht.
  • Seite 123 ❑ Einstellung Kontrast Dient zum Einstellen des Bildkontrasts. Konfiguriert die Videoeinstellungen, wenn „Videomodus“ auf „Verarbeitung“ gestellt ist. Sie können die Videoeinstellungen als Presets (bis zu 6) speichern. Einstellbereich –100 bis +100 ■ Vorgehensweise für das Setup Grundeinstellung Verwenden Sie die Cursortasten (q/w) zur Auswahl einer Preset-Nummer, Sättigung und drücken Sie ENTER.
  • Seite 124: Hdmi

    ❑ ARC HDMI Aktiviert/deaktiviert ARC (S. 35), wenn „HDMI-Einstellung“ auf „Ein“ gestellt ist. Konfiguriert die HDMI-Einstellungen. Einstellungen Deaktiviert ARC. Ein (Grundeinstellung) Aktiviert ARC. • Sie brauchen diese Einstellung nicht manuell zu ändern. Falls die am Gerät angeschlossenen Lautsprecher Störgeräusche erzeugen, weil der über ARC zugeführte Fernsehton vom Gerät nicht unterstützt wird, stellen Sie „ARC“...
  • Seite 125: Standby Durchleitung

    ❑ HDMI OUT1, HDMI OUT2 Netzwerk Aktiviert/deaktiviert die Audioausgabe über einen an der Buchse HDMI OUT 1 oder der Konfiguriert die Netzwerkeinstellungen. Buchse HDMI OUT 2 angeschlossenen Fernseher. Einstellungen Deaktiviert die Audioausgabe über den Fernseher. (Grundeinstellung) Aktiviert die Audioausgabe über den Fernseher. •...
  • Seite 126: Mac-Adresse

    ■ Netzwerkname Um die Änderungen zu speichern, wählen Sie mit den Cursortasten „OK“ aus und drücken ENTER. Bearbeitet den Netzwerknamen (den Gerätenamen im Netzwerk), der bei anderen Geräten im Netzwerk angezeigt wird. Um das Menü zu verlassen, drücken Sie ON SCREEN. ■...
  • Seite 127: Multi-Zone

    ■ Multi-Zone Zone2 Ein, Zone3 Ein Konfiguriert die Einstellungen für Zone2 oder Zone3. Konfiguriert die Mehrzoneneinstellungen. ❑ Lautstärke Schaltet die Lautstärkeeinstellungen für die Ausgabe in Zone2 oder Zone3 ein und aus. Wenn Sie einen externen Verstärker mit Lautstärkeregelung am Gerät angeschlossen haben, deaktivieren Sie Lautstärkeeinstellungen für die betreffende Zone.
  • Seite 128: Monitorausgang Zuordnung

    ❑ Mono ❑ Zone Umbenennen Schaltet zwischen Stereo- und Mono-Empfang für die Ausgabe in Zone2 oder Zone3 um. Ändert den Namen der Zone (für Zone2 oder Zone3), so wie er auf dem Frontblende-Display und dem Fernsehbildschirm angezeigt wird. Einstellungen Sie können den Zonennamen auf die gleiche Weise ändern wie „Zone Umbenennen“ Gibt Stereosignale in Zone2 oder Zone3 aus.
  • Seite 129: Zuweisung Hdmi Out2

    ■ Zuweisung HDMI OUT2 Funktion Wählen die Zone, für welche die Buchsen HDMI OUT 2 (ZONE OUT) verwendet werden. Konfiguriert die Funktionen, welche die Bedienung des Geräts erleichtern. Einstellungen Hauptkanäle (Grundeinstellung), Zone2, Zone4 • Näheres zu Video-/Audiosignalen, die in jeder Zone ausgegeben werden können, erfahren Sie unter „Mehrzonenausgabe“...
  • Seite 130 ■ Trigger-Ausgang1, Trigger-Ausgang2 Um das Menü zu verlassen, drücken Sie ON SCREEN. Legt fest, ob die Funktion der Buchsen TRIGGER OUT 1–2 mit dem Einschaltstatus für jede Zone oder mit der Eingangsumschaltung synchronisiert wird. • Sie können die Buchsen COAXIAL und OPTICAL nicht derselben Eingangsquelle zuweisen. ❑...
  • Seite 131 ❑ Stromvers.-Modus Einstellungen Wählt aus, wie die Leistung für das an der Buchse DC OUT angeschlossene Wenn „Trigger-Modus“ auf „Netz ein“ eingestellt ist, wird die Yamaha-AV-Zubehör zur Verfügung gestellt wird. elektronische Signalübertragung mit dem Einschaltstatus der Hauptzone synchronisiert. Einstellungen Hauptzone Wenn „Trigger-Modus“...
  • Seite 132: Eco

    • Die neue Einstellung wird erst nach dem Neustart des Geräts wirksam. Konfiguriert die Einstellungen für die Stromversorgung. • Wenn „ECO-Modus“ auf „Ein“ eingestellt ist, kann das Frontblende-Display dunkel werden. • Wenn Sie Audio mit hoher Lautstärke abspielen möchten, stellen Sie „ECO-Modus“ auf „Aus“. Sprache Wählt eine Sprache für die Bildschirmmenüs aus.
  • Seite 133: Ablesen Von Informationen Über Das Gerät (Information-Menü)

    Arten von Informationen Ablesen von Informationen über das Gerät (Information-Menü) ■ Audiosignal Sie können Informationen über das Gerät am Fernsehbildschirm betrachten. Zum Anzeigen von Informationen über das aktuelle Audiosignal. Format Audioformat des Eingangssignals Drücken Sie ON SCREEN. Die Anzahl der Quellkanäle im Eingangssignal (Front/Surround/LFE) Kanäle Z.
  • Seite 134: Konfigurieren Der Systemeinstellungen (Advanced Setup-Menü)

    ■ Netzwerk Konfigurieren der Systemeinstellungen Zeigt die Netzwerkinformationen des Geräts an. (ADVANCED SETUP-Menü) IP Adresse IP-Adresse Subnetzmaske Teilnetzmaske Konfigurieren Sie die Systemeinstellungen des Geräts bei Betrachtung des Frontblende-Displays. Std.-Gateway Die IP-Adresse des Standard-Gateways DNS Server (P) Die IP-Adresse des primären DNS-Servers Schalten Sie das Gerät in Bereitschaftsmodus.
  • Seite 135: Einträge Im Advanced Setup-Menu

    Prüft die Version der aktuell im Gerät installierten Firmware. Ändern Sie die Fernbedienungs-ID des Geräts so, dass sie der ID der Fernbedienung entspricht (Grundeinstellung: ID1). Wenn Sie mehrere Yamaha AV-Receiver einsetzen, Ändern der Lautsprecherimpedanzeinstellung können Sie jeder Fernbedienung eine eindeutige Fernbedienungs-ID für den zugehörigen Receiver zuweisen.
  • Seite 136: Ändern Der Einstellung Für Die Fm-/Am-Frequenzschrittweite (Tuner Frq Step)

    Aufheben der Begrenzung für die Drücken Sie ENTER, um die Einstellung zu bestätigen. HDMI-Videosignalausgabe (MONITOR CHECK) Nachdem die Fernbedienungs-ID erfolgreich gespeichert wurde, erscheint im Anzeigefenster „OK“. Wenn „ERROR“ erscheint, ist die Speicherung fehlgeschlagen. Wiederholen Sie ab SP IMP. - MONITOR CHECK DOCK Schritt 3.
  • Seite 137: Sichern/Wiederherstellen Von Einstellungen (Recov./Backup)

    SLEEP Es wird je nach Bedarf neue Firmware mit zusätzlichen Funktionen oder Produktverbesserungen veröffentlicht. Updates können von der Yamaha-Website Legt eine Sicherungskopie der Einstellungen des Geräts auf dem Computer an, heruntergeladen werden. Wenn das Gerät mit dem Internet verbunden ist, können Sie oder stellt die Einstellungen aus der Sicherungskopie wieder her.
  • Seite 138: Steuerung Anderer Geräte Über Die Fernbedienung

    Steuerung anderer Geräte über die Fernbedienung SOURCE SOURCE RECEIVER RECEIVER Speichern von Fernbedienungs-Codes Sie können die Fernbedienungs des Geräts zur Bedienung externer Geräte (wie BD-/DVD-Player) nutzen, wenn Sie den Fernbedienungs-Code des externen Geräts gespeichert haben. ■ Speichern des Fernbedienungs-Codes für V-AUX V-AUX Sie können auch die Macro-Funktion verwenden, um nacheinander...
  • Seite 139: Bedienung Des Fernsehers

    Cursortasten den 4-stelligen Fernbedienungs-Code • Mit den Vorgabeeinstellungen des Geräts ist für alle Eingangswahltasten der LEVEL Verstärker-Code (Yamaha: 5098) gewählt. Mit dieser Einstellung können Sie am ein und drücken Sie ENTER. SETUP Gerät angeschlossene HDMI-steuerbare Geräte mit der Fernbedienung bedienen.
  • Seite 140: Programmierung Von Anderen Fernbedienungen Aus (Lernfunktion)

    SOURCE RECEIVER Um einen anderen Fernbedienungs-Code SOURCE/RECEIVER • Diese Tasten funktionieren nur dann, wenn die entsprechende Funktion bei Ihrem einzustellen, wiederholen Sie Schritte 4 und 5. Abspielgerät vorhanden ist und sich dieses per Infrarotsignal bedienen lässt. Um das Setup-Menü zu verlassen, drücken Sie Programmierung von anderen SETUP.
  • Seite 141: Ändern Der Gerätenamen

    Hinweis SOURCE SOURCE RECEIVER RECEIVER Drücken Sie ENTER. RECEIVER z RECEIVER z • Wenn Sie in Schritt 3 RECEIVER z drücken, können Sie den Menü-Bedientasten, den Bedientasten für externe Geräte oder den Richten Sie die Infrarotsender der Fernbedienungen Zifferntasten Funktionen eines externen Receivers zuweisen. Diese Tasten können dann jedoch nicht mehr zur Bedienung des Geräts verwendet werden.
  • Seite 142: Bedienen Mehrere Funktionen Gleichzeitig (Makro)

    Bedienen mehrere Funktionen gleichzeitig SOURCE SOURCE RECEIVER RECEIVER (Makro) • Um die Szenennamen jeder Zone zu bearbeiten, drücken Sie eine der Tasten SCENE und drücken Sie dann ZONE, um eine Zone zu wählen. Mit der Makro-Funktion können Sie nacheinander mehrere Drücken Sie ENTER.
  • Seite 143: Programmieren Von Makrovorgängen

    Die folgenden Makro-Bedienvorgänge sind nach Drücken einer SOURCE RECEIVER Verwenden Sie die Cursortasten (q/w) zur Auswahl RECEIVER z RECEIVER z Makro-Bedientaste verfügbar, wenn die Makro-Bedienvorgänge SOURCE/RECEIVER von „EDIT“, und drücken Sie ENTER. eingeschaltet sind. Makro-Bedienvorgänge EDIT Makro-Bedientasten 1. Befehl 2. Befehl V-AUX AUDIO Eingangswahltasten...
  • Seite 144: Zurücksetzen Der Bedienkonfiguration Der Fernbedienung

    Zurücksetzen der Bedienkonfiguration der Um die Auswahl auf alle entsprechenden Tasten SOURCE SOURCE RECEIVER RECEIVER RECEIVER z RECEIVER z anzuwenden, fahren Sie fort mit Schritt 5. Fernbedienung Um die Auswahl nur auf eine bestimmte Taste anzuwenden, fahren Sie fort mit Schritt 4. ■...
  • Seite 145: Löschen Einer Funktion Jeder Taste, Die Durch Lernen Zugewiesen Wurde

    ■ Löschen einer Funktion jeder Taste, die SOURCE SOURCE RECEIVER RECEIVER durch Lernen zugewiesen wurde Sie können eine Funktion jeder Taste, die durch Lernen zugewiesen wurde, löschen und die vorgegebenen Tastenzuordnungen wiederherstellen. V-AUX AUDIO Eingangswahltasten Drücken Sie SETUP. PHONO MULTI TUNER [ A ] [ B ]...
  • Seite 146: Aktualisieren Der Firmware Des Geräts Über Das Netzwerk

    Aktualisieren der Firmware des Geräts über das Netzwerk SOURCE SOURCE RECEIVER RECEIVER Es wird je nach Bedarf neue Firmware mit zusätzlichen Funktionen Wenn „UPDATE SUCCESS PLEASE POWER OFF!“ oder Produktverbesserungen veröffentlicht. Wenn das Gerät mit dem Internet verbunden ist, können Sie die Firmware über das im Frontblende-Display angezeigt wird, drücken Sie V-AUX V-AUX...
  • Seite 147: Anhang

    Produkt von Yamaha... aktiv war, als das Gerät zuletzt in Bereitschaft geschaltet wurde. Wenn Sie die Wenn Sie mehrere Produkte von Yamaha verwenden, kann die mitgelieferte Anfangslautstärke festlegen möchten, verwenden Sie „Grundlautstärke“ im Fernbedienung auch mit anderen Produkten von Yamaha funktionieren, oder andere „Setup“-Menü, um die Lautstärke beim Einschalten des Receivers festzulegen (S.
  • Seite 148: Problembehebung

    Falls das aufgetretene Problem in der nachfolgenden Tabelle nicht aufgeführt ist, oder wenn die nachfolgenden Anweisungen nicht helfen, schalten Sie das Gerät aus, ziehen Sie den Netzstecker, und wenden Sie sich an den nächsten autorisierten Yamaha-Fachhändler oder -Kundendienst. Prüfen Sie zunächst folgende Dinge: a Die Netzkabel von Gerät, Fernseher und Abspielgeräten (wie BD-/DVD-Player) sind sicher an einer Wandsteckdose...
  • Seite 149 Problem Ursache Abhilfe Das Gerät befindet sich außerhalb der Reichweite der Betätigen Sie die Fernbedienung innerhalb des Betriebsbereichs (S. 5). Fernbedienung. Die Batterien sind schwach. Ersetzen Sie die Batterien durch neue. Der Fernbedienungssensor des Geräts ist direktem Sonnenlicht Die Bedienung des Geräts per Fernbedienung Ändern Sie den Lichteinfallwinkel, oder positionieren Sie das Gerät neu.
  • Seite 150: Audio

    Audio Problem Ursache Abhilfe Es wurde eine andere Eingangsquelle ausgewählt. Wählen Sie mit einer der Eingangswahltasten die entsprechende Eingangsquelle. Einige digitale Audioformate lassen sich am Gerät nicht wiedergeben. Um das Es werden Signale empfangen, die das Gerät nicht Audioformat des Eingangssignals zu prüfen, verwenden Sie „Audiosignal“ im Kein Ton.
  • Seite 151 Problem Ursache Abhilfe Ändern Sie die Audio-Ausgabeeinstellungen Ihres Fernsehers, so dass der Der Fernseher ist so eingestellt, dass der Ton aus den Fernsehton von den am Gerät angeschlossenen Lautsprechern ausgegeben Fernsehlautsprechern kommt. wird. Ein Fernseher, der ARC nicht unterstützt, ist nur über ein Verwenden Sie ein optisches Digitalkabel zum Herstellen der Audioverbindung HDMI-Kabel mit dem Gerät verbunden.
  • Seite 152: Video

    Video Problem Ursache Abhilfe Am Gerät wurde eine andere Eingangsquelle ausgewählt. Wählen Sie mit einer der Eingangswahltasten die entsprechende Eingangsquelle. Schalten Sie den Eingang am Fernseher um, so dass das Videosignal vom Gerät Am Fernseher wurde eine andere Eingangsquelle ausgewählt. angezeigt wird.
  • Seite 153: Fm-/Am-Radioempfang

    FM-/AM-Radioempfang Problem Ursache Abhilfe Stellen Sie die Höhe oder Ausrichtung der FM-Antenne neu ein, oder stellen Sie Es sind Mehrweginterferenzen vorhanden. sie an einer anderen Position auf. (nur US-amerikanisches Modell) Stellen Sie „Audio-Modus“ im „Optionen“-Menü auf „Mono“ ein, um monauralen FM-Radioempfang zu wählen (S.
  • Seite 154: Usb Und Netzwerk

    USB und Netzwerk Problem Ursache Abhilfe Schalten Sie das Gerät aus, schließen Sie Ihr USB-Gerät erneut an und schalten Sie Das USB-Gerät ist nicht richtig an der Buchse USB angeschlossen. das Gerät wieder ein. Das Gerät erkennt das USB-Gerät nicht. Das USB-Gerät hat ein anderes Dateisystem als FAT16 oder FAT32.
  • Seite 155: Fehleranzeigen Im Frontblende-Display

    Lautsprechern an. Internal Error Ein interner Fehler ist aufgetreten. Wenden Sie sich an einen autorisierten Fachhändler oder Kundendienst von Yamaha. MHL Overloaded Ein Überstrom fließt durch das MHL-kompatible mobile Gerät. Schalten Sie das Gerät aus und prüfen Sie die Verbindung zwischen diesem und dem mobilen Gerät.
  • Seite 156: Glossar

    Glossar Audio-Informationen DTS-ES DTS-ES erzeugt insgesamt 6.1-Kanal-Audio aus 5.1-Kanal-Signalquellen, die mit DTS-ES aufgenommen wurden. Dieser Dekoder fügt dem ursprünglichen 5.1-Kanal-Sound einen hinteren Surround-Kanal hinzu. Im DTS-ES Matrix 6.1-Format ist ein hinteres Surround-Signal in den Surround-Kanälen enthalten, und im ■ Audio-Dekodierungsformat DTS-ES Discrete 6.1-Format ist ein gesonderter hinterer Surround-Kanal enthalten.
  • Seite 157: Hdmi- Und Video-Informationen

    Sampling-Frequenz/Quantisierungsbits HDMI- und Video-Informationen Die Sampling-Frequenz und die Quantisierungsbits zeigen die Menge der Informationen an, wenn ein analoges Audiosignal digitalisiert wird. Diese Werte werden wie in folgendem Beispiel angegeben: Component-Video-Signal „48 kHz/24 Bit“. Beim Component-Video-Signalsystem wird das Videosignal in das Y-Signal für Luminanz (Helligkeit) und die •...
  • Seite 158: Technologien Von Yamaha

    Lautsprecher) sehr unterschiedlich sein können, ist es unvermeidbar, dass auch Unterschiede im wahrgenommenen Klang auftreten. Aufgrund eine großen Menge von Messdaten bietet die eigene DSP-Technologie CINEMA DSP von Yamaha die audiovisuelle Erfahrung eines Kinosaals in Ihrem Zuhause. CINEMA DSP 3D Die tatsächlich gemessenen Schallfelddaten enthalten die Information über die Höhe der Klangbilder.
  • Seite 159: Video-Signalfluss

    Video-Signalfluss ■ Videosignale, die von einem Videogerät an das Gerät Videoumwandlungstabelle gesendet werden, werden wie unten gezeigt an einen Fernseher ausgegeben. (durchgezogene Linie) ist immer verfügbar. • Unter „Videomodus“ (S. 122) im „Setup“-Menü können Sie die Auflösung und das Bildseitenverhältnis auswählen, das für die Berechnung der (gepunktete Linie) ist nur verfügbar, wenn Videoausgabe für den HDMI-Ausgang angewendet wird.
  • Seite 160: Mehrzonenausgabe

    Mehrzonenausgabe ■ ■ Audioausgang Videoausgang Verwenden des Buchsen MONITOR OUT/ZONE OUT (*6) Verwenden eines externen Verstärkers integrierten Verstärkers Buchse HDMI OUT 2 Ausgang (S. 92) COMPONENT des Geräts (S. 32) (ZONE OUT) (*7) S VIDEO VIDEO VIDEO Eingang Buchsen Buchse HDMI OUT 2 Ausgang Buchsen ZONE OUT EXTRA SP 1–2...
  • Seite 161: Informationen Über Hdmi

    (Beispiel) Informationen über HDMI HDMI- HDMI- Steuerung Steuerung HDMI-Steuerung HDMI-Steuerung ermöglicht eine Bedienung externer Geräte über HDMI. Wenn Sie Die Wiedergabe Das Abspielgerät wird startet eingeschaltet und dessen einen Fernseher anschließen, der HDMI-Steuerung über dieses Gerät per HDMI-Kabel Videosignal wird angezeigt. ermöglicht, können Sie Funktionen des Geräts (wie Einschalten, Lautstärkeregelung) Drücken von SCENE (BD/DVD) über die Fernbedienung Ihres Fernsehers bedienen.
  • Seite 162: Hdmi-Signalkompatibilität

    HDMI-Signalkompatibilität Prüfen Sie durch Ein-/Ausschalten oder Lautstärkeregelung an der Fernbedienung des Fernsehers, ob das Gerät richtig mit dem Audiosignale Fernseher synchronisiert ist. Audiosignaltyp Audiosignalformat Kompatible Medien (Beispiel) 2-Kanal, 32 bis 192 kHz, 2-Kanal-Linear-PCM CD, DVD-Video, DVD-Audio • Wenn die HDMI-Steuerfunktion nicht richtig funktioniert, probieren Sie es damit, das Netzkabel des 16/20/24-Bit Fernsehers in Schritt 3 herauszuziehen und in Schritt 4 erneut anzuschließen.
  • Seite 163: Referenzabbildung (Rückseite)

    ZONE 2/ZONE 3/R.PRESENCE CENTER FRONT BI–AMP EXTRA SP2 EXTRA SP1 ANTENNA HD Radio (4 RADIO) 75Ω SINGLE (RX-A3030, US-amerikanisches Modell) • Der Bereich um die Video-/Audio-Ausgangsbuchsen ist am Produkt selbst weiß markiert, um Falschanschlüsse zu vermeiden. ANHANG ➤ Referenzabbildung (Rückseite)
  • Seite 164: Warenzeichen

    „x.v.Color“ ist ein Warenzeichen der Sony Corporation. „Made for iPod,“, „Made for iPhone,“ und „Made for iPad“ bedeuten, dass ein elektronisches Zubehör „SILENT CINEMA“ ist ein Warenzeichen der Yamaha Corporation. speziell konstruiert ist, sodass es entsprechend mit einem iPod, iPhone oder iPad verbunden werden kann, und vom Entwickler zertifiziert wurde, um die Standards von Apple zu erfüllen.
  • Seite 165: Technische Daten

    Technische Daten Eingangsbuchsen [RX-A3030] • Video-Format (Repeater-Modus) - Vorverstärkerausgang x 11 (FRONT L/R, CENTER, - VGA • Audio analog SURROUND L/R, SURROUND BACK L/R, F.PRESENCE L/R - 480i/60 Hz Audio x 10 (AV 1–4, AUDIO 1–4, PHONO, V-AUX) R.PRESENCE L/R - 576i/50 Hz MULTI CH INPUT x 1 (8-Kan.)
  • Seite 166 TUNER Audiosektion • Nennausgangsleistung (1 Kanal betrieben) [RX-A3030] • Analoger Tuner • Nennausgangsleistung (2 Kanäle betrieben) (1 kHz, 0,9% THD, 8 ) [Modelle für Großbritannien und Europa] [RX-A3030] Front L/R...............185 W/Kan. (20 Hz bis 20 kHz, 0,06% THD, 8 ) FM/AM mit Radio Data System x 1 (TUNER) Center ..............185 W/Kan.
  • Seite 167: Allgemeines

    • Dämpfungsfaktor • Lautstärkeregelung • Signal-Rauschabstand (Videoumwandlung Aus) Front L/R, 1 kHz, 8  ........150 oder höher Hauptzone ............... 60 dB oder mehr ..... MUTE, –80 dB bis +16,5 dB (in Schritten von 0,5 dB) • Frequenzgang des Monitorausgangs (Videoumwandlung Aus) •...
  • Seite 168 [Asiatisches und Universalmodell] ....... 1210 W • Abmessungen (B x H x T) ......435 x 192 x 467 mm * Einschließlich Standfüßen und Vorsprüngen • Gewicht [RX-A3030] [Modelle für GB, China und Europa] ......19,9 kg [Andere Modelle]............18,2 kg [RX-A2030] ..............17,1 kg * Änderungen der technischen Daten jederzeit ohne Vorankündigung...
  • Seite 169: Index

    Index Symbole 9ch +RP (Lautsprecherkonfiguration) Audioauswahl (Optionen-Menü) 9ch Stereo (Klangprogramm) Audio-Dateiformat (PC/NAS) Exclamation mark (!) Audio-Dateiformat (USB-Speichergerät) Schlosssymbol (o) Audiogeräte-Anschluss Ziffern Abstand (Lautsprecher, Setup-Menü) Audio-Modus (Optionen-Menü) Abstimmung (HD Radio) 2.1-Kanal-System (Lautsprecherkonfiguration) Audioprogramm (HD Radio) Abstimmung (UKW-/MW-Radioempfang) 2ch Stereo (Klangprogramm) Audiosignal (Information-Menü) Access denied (Fehleranzeige) 4K-Signal (Videosignalauflösung) Auflösung (Videomodus, Setup-Menü)
  • Seite 170 Buchse VIDEO Dialogeinstellungen (Optionen-Menü) Einstellen der Lautsprecherimpedanz (ADVANCED-SETUP-Menü) Buchse YPAO MIC Dialognormalisierungspegel Einstellung (Videomodus, Setup-Menü) Buchsen AV OUT Dialogpegel (Optionen-Menü) Einträge der Messergebnisse (YPAO) Buchsen COMPONENT VIDEO Digital Media Controller (DMC) Einträge im ADVANCED SETUP-Menü Buchsen MULTI CH INPUT Digitales Koaxialkabel Einträge im Eingang-Menü...
  • Seite 171 FM-Antenne High-Definition Audio Lernfunktion (Fernbedienung) FM-Modus (Optionen-Menü) Highspeed-HDMI-Kabel LFE (Low Frequency Effects) Format (Audiosignal, Information-Menü) Hintergrund Lippensynchronisation (Bildschirm-Einstellung, Setup-Menü) Front (Konfiguration, Setup-Menü) Lippensynchronisation (Setup-Menü, Ton) Hi-Res-Modus (Optionen-Menü) Front / Rear Balance (Klangprogramm-Menü) LIVE/CLUB (Klangprogramm-Unterkategorie) Front Präsenz (Konfiguration, Setup-Menü) Löschen (Fernbedienung) Front-5.1-Kanal-System Low Frequency Effects (LFE) Information-Menü...
  • Seite 172 Mono Mix (Klangprogramm-Menü) Plattenspieler Mono Movie (Klangprogramm) Please wait (Fehleranzeige) Sampling (Audiosignal, Information-Menü) MOVIE (Klangprogramm-Kategorie) PLII Game (Surround-Dekoder) Sättigung (Einstellung, Setup-Menü) MOVIE THEATER PLII Movie (Surround-Dekoder) SCENE-Funktion (Klangprogramm-Unterkategorie) PLII Music (Surround-Dekoder) SCENE-Wiedergabekopplung Multi-Zone (Information-Menü) PLIIx Game (Surround-Dekoder) Schallfeldeffekt Multi-Zone (Setup-Menü) PLIIx Movie (Erweitertes Surround) Sci-Fi (Klangprogramm) MUSIC (Klangprogramm-Kategorie)
  • Seite 173 (USB-Speichergerät, Optionen-Menü) Szene-Menü Unable to play (Fehleranzeige) Windows Media Player Szenenkonfiguration USB Overloaded (Fehleranzeige) Winkelmessung (YPAO) USB-Speichergerät anschließen Taste DISPLAY Yamaha Parametric room Acoustic Optimizer Taste INFO (YPAO) Verkehrsfunk (Optionen-Menü) Taste LIGHT YPAO Verkehrsinformationen Taste MUTE (Yamaha Parametric room Acoustic Optimizer) VERSION (ADVANCED SETUP-Menü)
  • Seite 174 Ziel-Zone (Trigger-Ausgang, Setup-Menü) Zifferntasten (Fernbedienung) Zone Scene Umbenennen (Zone2 Ein/Zone3 Ein, Setup-Menü) Zone Scene Umbenennen (Zone4 Ein, Setup-Menü) Zone Umbenennen (Multi-Zone, Setup-Menü) Zone Umbenennen (Zone2 Ein/Zone3 Ein, Setup-Menü) Zone Umbenennen (Zone4 Ein, Setup-Menü) Zone2 Zone2 Ein (Multi-Zone, Setup-Menü) Zone3 Zone3 Ein (Multi-Zone, Setup-Menü) Zone4 Zone4 Ein (Multi-Zone, Setup-Menü) Zufall (iPod, Optionen-Menü)
  • Seite 175 © 2013 Yamaha Corporation YF343A0/DE...

Diese Anleitung auch für:

Rx-a2030

Inhaltsverzeichnis
