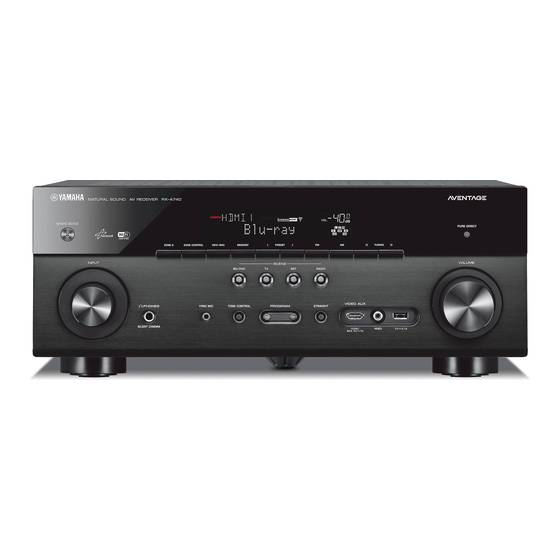

Inhaltszusammenfassung für Yamaha AVENTAGE RX-A740

  • Seite 1 AV-Receiver Bedienungsanleitung Lesen Sie die „Sicherheitsbroschüre“, bevor Sie das Gerät verwenden. Deutsch...
  • Seite 2: Inhaltsverzeichnis

    INHALTSVERZEICHNIS Zubehör ............5 7 Anschließen anderer Geräte .
  • Seite 3 FM-/AM-Radio (UKW/MW) hören ....... . . 54 KONFIGURATIONEN Einstellen der Frequenzschritte ..............54 Auswahl einer Empfangsfrequenz .
  • Seite 4 Technologien von Yamaha ........
  • Seite 5: Zubehör

    Zubehör Reichweite der Fernbedienung Prüfen Sie, ob das folgende Zubehör im Lieferumfang des Produkts enthalten ist. • Richten Sie die Fernbedienung während der Bedienung stets direkt auf den Fernbedienungssensor am Gerät, und bleiben Sie innerhalb der unten dargestellten Reichweite.  Fernbedienung ...
  • Seite 6: Funktionen

    FUNKTIONEN Was Sie mit dem Gerät machen können Große Auswahl unterstützter Inhalte Unterstützt Lautsprechersysteme mit 2 bis 7.1 Kanälen (plus Präsenzlautsprecher). Ermöglicht . S. 59 • iPod/iPhone/iPad ein Hörerlebnis Ihrer bevorzugten akustischen Räume verschiedenster Art. . S. 62 • USB .
  • Seite 7: Nützliche Tipps

    • Anzeige von Informationen (wie Audiosignal und CONTROLLER“ können Sie dieses Gerät über ein Videosignal) (S. 109) iPhone, iPad, iPod touch oder Android-Gerät bedienen. Besuchen Sie die Yamaha Website für Einzelheiten. • Systemeinstellungen (S. 111) FUNKTIONEN ➤ Was Sie mit dem Gerät machen können...
  • Seite 8: Bezeichnungen Und Funktionen Der Teile

    Bezeichnungen und Funktionen der Teile Frontblende 3 4 5 MAIN ZONE PURE DIRECT ZONE 2 ZONE CONTROL INFO MEMORY PRESET TUNING INPUT VOLUME SCENE BD/DVD RADIO VIDEO PHONES YPAO MIC TONE CONTROL PROGRAM STRAIGHT SILENT CINEMA HDMI/ VIDEO 2.1A MHL 5V H I J Taste MAIN ZONE z Tasten FM und AM...
  • Seite 9: Frontblende-Display (Anzeigen)

    Frontblende-Display (Anzeigen) ENHANCER STEREO TUNED SLEEP MUTE ZONE VOL. ADAPTIVE DRC VIRTUAL L C R FPR ZONE2 Lautsprecheranzeigen Leuchtet, wenn sich das Gerät im ECO-Modus befindet Leuchtet, wenn die Audioausgabe zu Zone2 eingeschaltet Geben an, an welchen Lautsprecherklemmen Signale (S. 108). ist (S.
  • Seite 10: Rückseite

    Rückseite TRIGGER OUT WIRELESS 0.1A DC OUT HDMI 1 HDMI 2 HDMI 3 HDMI 4 HDMI 5 NETWORK HDMI OUT 0.5A (BD/DVD) (NET) AC IN EXTRA SP ZONE2/F.PRESENCE REMOTE OPTICAL VIDEO (TV) ANTENNA COMPONENT (RADIO) VIDEO COAXIAL SPEAKERS VIDEO VIDEO FRONT CENTER SURROUND...
  • Seite 11: Fernbedienung

    Fernbedienung Fernbedienungssignal-Sender Radio-Bedientasten Sendet Infrarotsignale. Bedienen das FM-/AM-Radio, wenn „TUNER“ als Eingangsquelle gewählt ist (S. 54). Netztaste z (Receiver) BAND Schaltet zwischen FM (UKW) und AM (MW) um. Schaltet das Gerät ein und aus (Bereitschaft). PRESET Wählen einen Festsender aus. HDMI TUNING Wählen die Empfangsfrequenz aus.
  • Seite 12: Vorbereitungen

    VORBEREITUNGEN Allgemeiner Einrichtungsvorgang Wählen Sie die Lautsprecheranordnung je nach Anzahl der verwendeten Lautsprecher, und stellen Sie Aufstellen der Lautsprecher (S. 13) diese in Ihrem Raum auf. Anschließen der Lautsprecher (S. 17) Schließen Sie die Lautsprecher am Gerät an. Anschließen eines Fernsehers (S. 21) Schließen Sie einen Fernseher am Gerät an.
  • Seite 13: Aufstellen Der Lautsprecher

    1 2 3 4 5 6 7 8 9 10 11 Aufstellen der Lautsprecher Wählen Sie die Lautsprecheranordnung je nach Anzahl der verwendeten Lautsprecher, und stellen Sie die Lautsprecher und den Subwoofer (mit integriertem Verstärker) in Ihrem Raum auf. Dieser Abschnitt beschreibt bespielhaft repräsentative Lautsprecheranordnungen. Vorsicht •...
  • Seite 14 1 2 3 4 5 6 7 8 9 10 11 7.1+2-Kanal-System 7.1-Kanal-System (unter Verwendung hinterer Surround-Lautsprecher) Dieses Lautsprechersystem erzeugt mit Hilfe der Front-, Center- und • Die hinteren Surround-Lautsprecher und die Präsenzlautsprecher liefern nicht gleichzeitig Tonsignale. Das Surround-Lautsprecher virtuelle Präsenzlautsprecher (Virtual Presence Speaker, VPS), Gerät wechselt automatisch die zu verwendenden Lautsprecher je nach ausgewähltem CINEMA DSP (S.
  • Seite 15: Front-5.1-Kanal-System (Unter Verwendung Von Präsenzlautsprechern)

    1 2 3 4 5 6 7 8 9 10 11 5.1-Kanal-System Front-5.1-Kanal-System (unter Verwendung von Präsenzlautsprechern) Dieses Lautsprechersystem erzeugt mit Hilfe der Front-, Center- und Surround-Lautsprecher virtuelle Präsenzlautsprecher (Virtual Presence Speaker, VPS) für ein dreidimensionales Dieses Lautsprechersystem verwendet vordere Präsenzlautsprecher, um ein Schallfeld und eignet sich für die Wiedergabe von 5.1-Kanal-Inhalten.
  • Seite 16: Einstellen Der Lautsprecherimpedanz

    1 2 3 4 5 6 7 8 9 10 11 ■ 2.1-Kanal-System Einstellen der Lautsprecherimpedanz Das Gerät ist werksseitig für 8-Ohm-Lautsprecher konfiguriert. Beim Anschluss eines 6-Ohm-Lautsprechers stellen Sie die Lautsprecherimpedanz-Einstellung auf „6  MIN“. In diesem Fall können Sie auch 4-Ohm-Lautsprecher als Front-Lautsprecher verwenden.
  • Seite 17: Anschließen Der Lautsprecher

    1 2 3 4 5 6 7 8 9 10 11 Anschließen der Lautsprecher Schließen Sie die in Ihrem Raum aufgestellten 7.1+2-Kanal-System 7.1-Kanal-System (unter Verwendung Lautsprecher am Gerät an. Die folgenden Abbildungen hinterer Surround-Lautsprecher) zeigen beispielhaft die Verbindungen für 7.1+2-, 7.1-Kanal- und 6.1-Kanal-Systeme.
  • Seite 18: Anschließen Der Lautsprecherkabel

    1 2 3 4 5 6 7 8 9 10 11 ■ 7.1-Kanal-System (unter Verwendung 6.1-Kanal-System Anschließen der Lautsprecherkabel von Präsenzlautsprechern) Lautsprecherkabel haben zwei Adern. Eine davon wird am negativen (–) Anschluss von Gerät und EXTRA SP EXTRA SP Lautsprecher angeschlossen, die andere am positiven ZONE2/F.PRESENCE ZONE2/F.PRESENCE (+) Anschluss.
  • Seite 19: Anschließen Des Subwoofers

    1 2 3 4 5 6 7 8 9 10 11 ■ Anschließen des Subwoofers Anschließen von Front-Lautsprechern mittels Verwenden Sie ein Audio-Cinchkabel zum Anschließen • Die Buchsen FRONT und SURROUND BACK/BI-AMP geben dieselben Signale aus. des Subwoofers. Bi-Amping-Anschlussmethode Vorsicht Audio-Cinchkabel Wenn Sie Front-Lautsprecher verwenden, die einen •...
  • Seite 20: Ein-/Ausgangsbuchsen Und Kabel

    Ein-/Ausgangsbuchsen und Kabel ■ ■ ■ Video-/Audio-Buchsen Video-Buchsen Audio-Buchsen ❑ HDMI-Buchsen ❑ Buchsen COMPONENT VIDEO ❑ Buchsen OPTICAL Übertragen Sie digitale Video- und Tonsignale über eine Übertragen Videosignale, aufgeteilt in drei Anteile: Übertragen digitale Audiosignale. Verwenden Sie ein gemeinsame Buchse. Verwenden Sie ein HDMI-Kabel. Luminanz (Y), Chrominanz Blau (P ) und Chrominanz optisches Digitalkabel.
  • Seite 21: Anschließen Eines Fernsehers

    1 2 3 4 5 6 7 8 9 10 11 Anschließen eines Fernsehers ■ Schließen Sie einen Fernseher am Gerät an, so dass Videosignale, die zum Gerät Komponenten-/Composite-Videoanschluss geführt wurden, am Fernseher ausgegeben werden können. Wenn Sie ein Videogerät über ein Komponentenvideo-Kabel anschließen, schließen Sie Sie können auch den Fernsehton (Audio) am Gerät hören.
  • Seite 22 1 2 3 4 5 6 7 8 9 10 11 ❑ VIDEO (Composite-Video)-Verbindung (mit einem Video-Cinchkabel) Buchse MONITOR OUT Gerät (Rückseite) (VIDEO) Videoeingang (Composite-Video) TRIGGER OUT 0.1A DC OUT HDMI 1 HDMI 2 HDMI 3 0.5A HDMI OUT (BD/DVD) VIDEO VIDEO REMOTE...
  • Seite 23: Anschließen Von Abspielgeräten

    1 2 3 4 5 6 7 8 9 10 11 Anschließen von Abspielgeräten ■ Das Gerät bietet viele verschiedene Eingangsbuchsen einschließlich Komponentenvideoanschluss HDMI-Eingangsbuchsen, um verschiedene Arten von Abspielgeräten anschließen zu Schließen Sie ein Videogerät mit einem Komponentenvideo-Kabel und einem können.
  • Seite 24: Ändern Der Kombination Von Video-/Audio-Eingangsbuchsen

    1 2 3 4 5 6 7 8 9 10 11 ■ ■ Composite-Video-Signal Ändern der Kombination von Video-/Audio-Eingangsbuchsen Schließen Sie ein Videogerät über ein Video-Cinchkabel und ein Audiokabel (optisches oder koaxiales Digitalkabel) an diesem Gerät an. Wählen Sie die Eingangsbuchsen (am Wenn die am Gerät vorhandene Kombination von Video-/Audio-Eingangsbuchsen nicht Gerät) je nach den Audio-Ausgangsbuchsen des Videogeräts.
  • Seite 25 1 2 3 4 5 6 7 8 9 10 11 Verwenden Sie die Cursortasten zur Auswahl von „Audio-Eingang“, • Der folgende Vorgang ist nur verfügbar, wenn Ihr Fernseher über HDMI mit dem Gerät verbunden ist. und drücken Sie ENTER. Schließen Sie externe Geräte (wie Fernseher und Abspielgeräte) und Verwenden Sie die Cursortasten zur Auswahl von „AV5“...
  • Seite 26: Anschließen Von Audiogeräten (Wie Cd-Player)

    1 2 3 4 5 6 7 8 9 10 11 Anschließen von Audiogeräten (wie CD-Player) Anschluss an den Buchsen an der Frontblende Schließen Sie Audiogeräte wie CD-Player oder MD-Player am Gerät an. Wählen Sie je Verwenden Sie die Buchse VIDEO AUX, um vorübergehend ein Abspielgerät an das Gerät anzuschließen.
  • Seite 27: Anschließen Der Fm-/Am-Antennen

    1 2 3 4 5 6 7 8 9 10 11 ❑ MHL-Verbindung Anschließen der FM-/AM-Antennen Schließen Sie ein MHL-kompatibles Mobilgerät (wie ein Smartphone) über ein MHL-Kabel an das Gerät an. Sie können Full-HD-Videosignale und mehrkanalige Schließen Sie die mitgelieferten FM-/AM-Antennen (UKW/MW) am Gerät an. Audioquellen genießen, die auf dem Mobilgerät gespeichert sind.
  • Seite 28: Anschließen Eines Netzwerkkabels Oder Der Drahtlos-Antenne

    1 2 3 4 5 6 7 8 9 10 11 Anschließen eines Netzwerkkabels oder der Drahtlos-Antenne Verbinden Sie das Gerät über ein Netzwerkkabel mit einem Router (Access Point) bzw. Anschließen der Drahtlos-Antenne schließen Sie die mitgelieferte Drahtlos-Antenne an, um eine Drahtlos-Netzwerkverbindung herzustellen.
  • Seite 29: Anschließen Anderer Geräte

    Audio-/Videosignale aus. Geräts (wie Ein-/Ausschalten und Wahl der Eingangsquelle) an diesem Gerät bedienen. Wenn Sie einen Subwoofer von Yamaha besitzen, der eine Systemverbindung unterstützt, oder ein Gerät mit einer Trigger-Eingangsbuchse, • Um Video-/Audiosignale von einem Videogerät zu kopieren, schließen Sie das Videogerät an den Buchsen können Sie die Trigger-Funktion verwenden, indem Sie das externe Gerät an der...
  • Seite 30: Anschließen Des Netzkabels

    1 2 3 4 5 6 7 8 9 10 11 Anschließen des Netzkabels Schließen Sie nach dem Herstellen aller Verbindungen das mitgelieferte Netzkabel am Gerät und dann an einer Netzsteckdose an. Gerät (Rückseite) WIRELESS NETWORK (NET) AC IN EXTRA SP ZONE2/F.PRESENCE An eine Wand-/Netzsteckdose SPEAKERS...
  • Seite 31: Auswählen Einer Sprache Für Das Bildschirmmenü

    1 2 3 4 5 6 7 8 9 10 11 Auswählen einer Sprache für das Bildschirmmenü HDMI HDMI Hiermit wählen Sie die gewünschte Sprache des Bildschirmmenüs Um die Einstellung zu bestätigen, drücken Sie V-AUX V-AUX aus: Englisch (Grundeinstellung), Japanisch, Französisch, Deutsch, Spanisch, Russisch, Italienisch oder Chinesisch.
  • Seite 32: Automatische Optimierung Der Lautsprechereinstellungen

    1 2 3 4 5 6 7 8 9 10 11 Automatische Optimierung der Lautsprechereinstellungen (YPAO) HDMI HDMI Bei Einsatz der Funktion Yamaha Parametric room Acoustic Platzieren Sie das YPAO-Mikrofon in Ohrhöhe an V-AUX V-AUX Optimizer (YPAO = parametrische Raumakustikoptimierung) misst das Gerät die Abstände der angeschlossenen Lautsprecher von...
  • Seite 33 1 2 3 4 5 6 7 8 9 10 11 Der folgende Bildschirm erscheint auf dem Fernseher. • Um die Messergebnisse abzulesen, wählen Sie „Ergebnis“. Näheres hierzu HDMI HDMI siehe „Prüfen/Betrachten der Messergebnisse“ (S. 34). V-AUX V-AUX Verwenden Sie die Cursortasten zur Auswahl von „Speichern/Abbr.“, und drücken Sie ENTER.
  • Seite 34: Prüfen/Betrachten Der Messergebnisse

    1 2 3 4 5 6 7 8 9 10 11 Prüfen/Betrachten der Messergebnisse Ziehen Sie das YPAO-Mikrofon vom Gerät ab. HDMI HDMI Sie können die YPAO-Messergebnisse ablesen und prüfen. Die Optimierung der Lautsprechereinstellungen ist damit V-AUX V-AUX abgeschlossen. Verwenden Sie nach der Messung die Cursortasten zur Auswahl von „Ergebnis“...
  • Seite 35: Laden Der Früheren Ypao-Einstellungen

    1 2 3 4 5 6 7 8 9 10 11 Laden der früheren YPAO-Einstellungen HDMI HDMI Wenn die manuell konfigurierten Lautsprechereinstellungen nicht richtig erscheinen, folgen Sie den unten angegebenen Schritten, V-AUX V-AUX um die manuellen Einstellungen zu verwerfen und wieder die vorhergehenden YPAO-Einstellungen zu laden.
  • Seite 36: Fehlermeldungen

    Das YPAO-Mikrofon kann keine Testtöne erkennen. Bildschirmanweisungen, um die Messung erneut zu starten. Tritt dieser Fehler wiederholt auf, wenden Sie sich an einen autorisierten Fachhändler oder Kundendienst von Yamaha. Folgen Sie den Bildschirmanweisungen, um die Messung erneut zu starten. Um die Messung abzubrechen, E-9:Anw.
  • Seite 37: Warnmeldungen

    1 2 3 4 5 6 7 8 9 10 11 Warnmeldungen Falls nach der Messung eine Warnmeldung erscheint, können Sie dennoch die Messergebnisse speichern, indem Sie die Bildschirmanweisungen befolgen. Wir empfehlen jedoch, YPAO erneut auszuführen, um das Gerät mit den optimalen Lautsprechereinstellungen zu betreiben. Warnmeldung Ursache Abhilfe...
  • Seite 38: Drahtlos-Verbindung Mit Einem Netzwerkgerät

    – Wiedergabe von auf Media-Servern (PC/NAS) gespeicherter Musik (z. B. iPhone) Gerät • Einzelheiten zu “AV CONTROLLER”, besuchen Sie die Yamaha Website. Näheres zur Verbindung siehe „Verbindung des Geräts mit einem Drahtlos-Netzwerk“ (S. 39). • Die drahtlose Netzwerkverbindung und kabelgebundene Netzwerkverbindung können nicht gleichzeitig benutzt werden (S.
  • Seite 39: Verbindung Des Geräts Mit Einem Drahtlos-Netzwerk

    1 2 3 4 5 6 7 8 9 10 11 Verbindung des Geräts mit einem Drücken Sie ON SCREEN. Drahtlos-Netzwerk HDMI HDMI Verwenden Sie die Cursortasten zur Auswahl von Es gibt mehrere Methoden zur Verbindung des Geräts mit einem V-AUX V-AUX „Setup“, und drücken Sie ENTER.
  • Seite 40: B: Verwenden Der Wps Konfiguration Per Knopfdruck

    1 2 3 4 5 6 7 8 9 10 11 ■ B: Verwenden der WPS Konfiguration per Schließen Sie das iOS-Gerät an der Buchse USB an, Knopfdruck HDMI HDMI und deaktivieren Sie die Displaysperre am Sie können bequem eine Drahtlos-Verbindung mit einem einzigen iOS-Gerät.
  • Seite 41 1 2 3 4 5 6 7 8 9 10 11 ■ C: Verwenden anderer Verbindungsmethoden Verwenden Sie die Cursortasten (q/w) und ENTER, Falls Ihr Wireless Router (Access Point) die HDMI HDMI um die gewünschte Verbindungsmethode und WPS-Knopf-Konfiguration nicht unterstützt, konfigurieren Sie die „WEITER“...
  • Seite 42 1 2 3 4 5 6 7 8 9 10 11 ❑ Suchen nach einem Access Point ❑ Manuelles Herstellen der Drahtlos-Verbindung Wenn Sie „Suche nach Zugangspunkten“ als Verbindungsmethode Wenn Sie „Manuelle Einstellung“ als Verbindungsmethode HDMI HDMI auswählen, sucht das Gerät nach Access Points. Nach einer Weile auswählen, erscheint der Drahtlosverbindungs-Bildschirm auf dem wird die Liste der verfügbaren Access Points am Fernseher.
  • Seite 43 1 2 3 4 5 6 7 8 9 10 11 ❑ Verwendung des PIN-Codes Verwenden Sie die Cursortasten und ENTER, um Wenn Sie „PIN-Code“ als Verbindungsmethode auswählen, HDMI HDMI den Sicherheitsschlüssel einzugeben und erscheint die Liste verfügbarer Access Points auf dem Fernseher. „WEITER“...
  • Seite 44: Anschließen Eines Mobilgeräts Direkt Am Gerät (Wireless Direct)

    1 2 3 4 5 6 7 8 9 10 11 Anschließen eines Mobilgeräts direkt am Verwenden Sie die Cursortasten (q/w) und ENTER, Gerät (Wireless Direct) HDMI HDMI um „Wireless Direct“ und „OK“ auszuwählen. Schließen Sie ein Mobilgerät wie folgt direkt am Gerät an. V-AUX V-AUX AUDIO...
  • Seite 45 1 2 3 4 5 6 7 8 9 10 11 Verwenden Sie die Cursortasten und ENTER, um Konfigurieren Sie die Wi-Fi-Einstellungen des HDMI HDMI den Sicherheitsschlüssel einzugeben und Mobilgeräts. „WEITER“ auszuwählen. Einzelheiten zu Einstellung und Bedienung Ihres V-AUX V-AUX Mobilgeräts entnehmen Sie bitte dessen Wenn Sie in Schritt 8 „Nicht vorh.“...
  • Seite 46: Wiedergabe

    WIEDERGABE HDMI Grundlegende Bedienungsvorgänge bei der Wiedergabe V-AUX Eingangswahltasten AUDIO Eingangsauswahl auf dem Bildschirm Schalten Sie die am Gerät angeschlossenen TUNER externen Geräte (wie Fernseher oder MAIN MAIN ZONE 2 ZONE 2 a Drücken Sie ON SCREEN. BD-/DVD-Player) ein. b Verwenden Sie die Cursortasten zur Auswahl von „Eingang“, SCENE SCENE RADIO...
  • Seite 47: Auswählen Der Eingangsquelle Und Der Bevorzugten Einstellungen Mit Einem Tastendruck (Scene)

    Auswählen der Eingangsquelle und der bevorzugten Einstellungen mit einem HDMI HDMI Tastendruck (SCENE) V-AUX V-AUX Mit der Funktion SCENE können Sie die zugeordnete Konfigurieren von Szenenzuordnungen AUDIO AUDIO Eingangsquelle, das Klangprogramms sowie Compressed Music Enhancer ein/aus mit einem einzigen Tastendruck auswählen. TUNER TUNER Führen die folgenden Bedienvorgänge durch, um...
  • Seite 48: Auswählen Des Klangmodus

    Auswählen des Klangmodus HDMI HDMI Das Gerät ist mit einer Vielzahl von Klangprogrammen und Auswählen eines Klangprogramms/Surround-Dekoders auf V-AUX V-AUX Surround-Dekodern ausgestattet, die Ihnen ermöglichen, dem Bildschirm Wiedergabequellen mit Ihrem bevorzugten Klangmodus (wie a Drücken Sie ON SCREEN. AUDIO AUDIO Schallfeldeffekt oder Stereowiedergabe) wiederzugeben.
  • Seite 49: Erzeugen Von Stereoskopischen Schallfeldern (Cinema Dsp 3D)

    Die folgenden Klangprogramme sind für die Wiedergabe von Videoquellen wie Filmen, Fernsehprogrammen und Spielen optimiert. ❑ MOVIE THEATER Das Gerät ist mit vielen Klangprogrammen ausgestattet, welche eine Yamaha-eigene Dieses Programm erzeugt ein Schallfeld, das den Surround-Effekt DSP-Technologie verwenden (CINEMA DSP 3D). Sie können hiermit auf einfache Weise hervorhebt, ohne die ursprüngliche akustische Ausrichtung von...
  • Seite 50: Passende Klangprogramme Für Musik/Stereowiedergabe (Music)

    ■ ❑ ENTERTAINMENT Passende Klangprogramme für Musik/Stereowiedergabe (MUSIC) Dieses Programm ermöglicht dem Zuhörer, die volle Lebendigkeit von Sportübertragungen und leichten Unterhaltungsshows zu erleben. Bei Die folgenden Klangprogramme sind für die Wiedergabe von Musikquellen optimiert. Sportübertragungen werden die Stimmen des Kommentators und des Sie können auch Stereowiedergabe auswählen.
  • Seite 51: Wiedergabe Von Schallfeldeffekten Ohne Surround-Lautsprecher (Virtual Cinema Dsp)

    Wenn Sie eines der Klangprogramme (außer 2ch Stereo und 7ch Stereo) auswählen, wenn keine Surround-Lautsprecher angeschlossen sind, nutzt das Gerät die eigene Virtual-Surround-Technologie von Yamaha, um bis zu 7-kanaligen Surround-Sound zu reproduzieren und Ihnen zu ermöglichen, nur mit den Front-Lautsprechern ein gut ausgerichtetes Schallfeld zu erleben.
  • Seite 52: Unverarbeitete Wiedergabe

    ■ Unverarbeitete Wiedergabe Wiedergabe 2-kanaliger Signalquellen im Mehrkanalmodus (Surround-Dekoder) HDMI HDMI Sie können Eingangsquellen ohne jede Verarbeitung mit Der Surround-Dekoder ermöglicht die unverarbeitete, Schallfeldeffekten wiedergeben. V-AUX V-AUX mehrkanalige Wiedergabe von 2-kanaligen Quellen. Wenn eine mehrkanalige Quelle eingespeist wird, arbeitet der Dekoder auf die ■...
  • Seite 53: Hören Mit Reinem High-Fidelity-Sound (Pure Direct)

    Hören mit reinem High-Fidelity-Sound Wiedergabe komprimierter Musiksignale (Pure Direct) mit verbessertem Klang HDMI HDMI (Compressed Music Enhancer) Wenn der Modus Pure Direct aktiviert ist, gibt das Gerät die V-AUX V-AUX ausgewählte Signalquelle auf dem direktesten Signalweg wieder, AUDIO AUDIO um Rauschen und elektrische Geräusche von anderen Schaltungen (wie dem Frontblende-Display) zu reduzieren.
  • Seite 54: Fm-/Am-Radio (Ukw/Mw) Hören

    FM-/AM-Radio (UKW/MW) hören HDMI HDMI Sie können einen Radiosender einstellen, indem Sie seine Frequenz Auswahl einer Empfangsfrequenz V-AUX V-AUX angeben oder einen der gespeicherten Radiosender auswählen. AUDIO AUDIO Drücken Sie TUNER zum Anwählen von „TUNER“ • Die Radiofrequenzen hängen von dem Land oder Gebiet ab, in dem das Gerät als Eingangsquelle.
  • Seite 55: Speichern Ihrer Lieblings-Radiosender (Festsender)

    ■ Speichern Ihrer Lieblings-Radiosender Auswählen eines Festsenders (Festsender) Stellen Sie einen gespeicherten Radiosender ein, indem Sie HDMI HDMI dessen Festsendernummer auswählen. Sie können bis zu 40 Radiosender als Festsender speichern. V-AUX V-AUX Sobald Sie Sender gespeichert haben, können Sie diese bequem Drücken Sie TUNER zum Anwählen von „TUNER“...
  • Seite 56: Abstimmung Per Radio Data System

    Abstimmung per Radio Data System • „Program Service“, „Program Type“, „Radio Text“ und „Clock Time“ werden HDMI HDMI (nur Modelle für Großbritannien und Europa) nicht angezeigt, wenn der Radiosender den Radio Data System-Dienst nicht anbietet. Radio Data System ist ein Datenübertragungssystem, das in vielen V-AUX V-AUX Ländern für FM-Sender verwendet wird.
  • Seite 57: Bedienen Des Radios Am Fernseher

    Bedienen des Radios am Fernseher Menü Submenü Funktion (nur Modelle für Großbritannien und HDMI HDMI Sie können am Fernseher die Radioinformationen betrachten oder Europa) einen Radiosender auswählen. Schaltet auf FM/AM um. V-AUX V-AUX Abstimmung Drücken Sie TUNER zum Anwählen von „TUNER“ Wählt eine Frequenz aus.
  • Seite 58: Durchsuchen-Bildschirm

    ■ Durchsuchen-Bildschirm • (Nur Modelle für Großbritannien und Europa) HDMI HDMI Nur Radio Data System-Sender werden automatisch mit „Autom. Voreinst.“ gespeichert. V-AUX V-AUX AUDIO AUDIO TUNER TUNER MAIN MAIN ZONE 2 ZONE 2 SCENE SCENE RADIO RADIO Festsenderliste PROGRAM PROGRAM MUTE MUTE VOLUME...
  • Seite 59: Wiedergabe Von Musik Vom Ipod

    Wiedergabe von Musik vom iPod HDMI HDMI Sie können Musik vom iPod über ein mit dem iPod geliefertes Wiedergabe von iPod-Inhalten V-AUX V-AUX USB-Kabel am Gerät abspielen. Folgen Sie den hier angegebenen Schritten, um den iPod zu AUDIO AUDIO bedienen und die Wiedergabe zu starten. Sie können den iPod über das auf dem Fernsehbildschirm •...
  • Seite 60 ■ ■ Durchsuchen-Bildschirm Wiedergabe-Bildschirm HDMI HDMI V-AUX V-AUX AUDIO AUDIO TUNER TUNER MAIN MAIN ZONE 2 ZONE 2 SCENE SCENE RADIO RADIO Statusanzeigen Statusanzeigen PROGRAM PROGRAM MUTE MUTE VOLUME VOLUME Zeigen die aktuellen Einstellungen für Wiederholung/Zufall (S. 61) und Zeigen die aktuellen Einstellungen für Wiederholung/Zufall (S. 61) und den Wiedergabestatus (wie Wiedergabe/Pause) an.
  • Seite 61: Bedienung Am Ipod Oder Mit Der Fernbedienung

    ■ ■ Bedienung am iPod oder mit der Einstellungen für Zufall/Wiederholung Fernbedienung Sie können die Einstellungen Ihres iPod für Wiederholung/Zufall HDMI HDMI konfigurieren. (einfacher Wiedergabemodus) V-AUX V-AUX Drücken Sie MODE, um in den einfachen AUDIO AUDIO • Während der einfachen Wiedergabe konfigurieren Sie die Einstellungen für Wiedergabemodus zu schalten.
  • Seite 62: Musik

    Wiedergabe von auf einem USB-Speichergerät gespeicherter Musik HDMI HDMI Sie können am Gerät Musikdateien wiedergeben, die sich auf V-AUX V-AUX einem USB-Speichergerät befinden. • Stoppen Sie die Wiedergabe am USB-Speichergerät, bevor Sie es von der Das Gerät unterstützt USB-Massenspeichergeräte (im Format FAT Buchse USB abziehen.
  • Seite 63 ■ Durchsuchen-Bildschirm Verwenden Sie die Cursortasten zur Auswahl eines HDMI HDMI Eintrags und drücken Sie ENTER. Wenn ein Titel ausgewählt ist, beginnt die Wiedergabe, und V-AUX V-AUX der Wiedergabe-Bildschirm wird angezeigt. AUDIO AUDIO TUNER TUNER MAIN MAIN ZONE 2 ZONE 2 SCENE SCENE RADIO...
  • Seite 64 ■ ■ Wiedergabe-Bildschirm Einstellungen für Zufall/Wiederholung Sie können die Einstellungen für Zufall/Wiederholung für die HDMI HDMI Wiedergabe von Inhalten eines USB-Speichergeräts konfigurieren. V-AUX V-AUX Wenn „USB“ als Eingangsquelle ausgewählt ist, AUDIO AUDIO drücken Sie OPTION. TUNER TUNER MAIN MAIN ZONE 2 ZONE 2 Verwenden Sie die Cursortasten zur Auswahl von „Zufall“...
  • Seite 65: Musik

    Wiedergabe von auf Media-Servern (PCs/NAS) gespeicherter Musik ❑ Für Windows Media Player 11 Sie können auf dem Gerät Musikdateien abspielen, die auf Ihrem Computer oder DLNA-kompatiblen NAS gespeichert sind. Starten Sie Windows Media Player 11 auf Ihrem Computer. • Damit diese Funktion verwendet werden kann, müssen das Gerät und der Computer mit demselben Router Wählen Sie „Library“, dann„Media Sharing“.
  • Seite 66: Wiedergabe Von Musikinhalten Vom Computer

    Wiedergabe von Musikinhalten vom Verwenden Sie die Cursortasten zur Auswahl eines Computer HDMI HDMI Eintrags und drücken Sie ENTER. Wenn ein Titel ausgewählt ist, beginnt die Wiedergabe, und Folgen Sie den hier angegebenen Schritten, um V-AUX V-AUX der Wiedergabe-Bildschirm wird angezeigt. Computer-Musikinhalte zu bedienen und die Wiedergabe zu AUDIO AUDIO...
  • Seite 67 ■ ■ Durchsuchen-Bildschirm Wiedergabe-Bildschirm HDMI HDMI V-AUX V-AUX AUDIO AUDIO TUNER TUNER MAIN MAIN ZONE 2 ZONE 2 SCENE SCENE RADIO RADIO Statusanzeigen Statusanzeigen PROGRAM PROGRAM MUTE MUTE VOLUME VOLUME Zeigen die aktuellen Einstellungen für Wiederholung/Zufall (S. 68) und Zeigen die aktuellen Einstellungen für Wiederholung/Zufall (S. 68) und den Wiedergabestatus (wie Wiedergabe/Pause) an.
  • Seite 68 ■ Einstellungen für Zufall/Wiederholung Sie können die Einstellungen für Zufall/Wiederholung für die HDMI HDMI Wiedergabe von Computer-Musikinhalten konfigurieren. V-AUX V-AUX Wenn „SERVER“ als Eingangsquelle ausgewählt ist, AUDIO AUDIO drücken Sie OPTION. TUNER TUNER MAIN MAIN ZONE 2 ZONE 2 Verwenden Sie die Cursortasten zur Auswahl von „Zufall“...
  • Seite 69: Internetradio Hören

    Internetradio hören HDMI HDMI Sie können alle Internetradiosender weltweit hören. Wiedergabe von Internetradio V-AUX V-AUX AUDIO AUDIO Drücken Sie mehrmals NET, um „NET RADIO“ als • Um diese Funktion zu nutzen, muss das Gerät mit dem Internet verbunden sein (S. 28). Unter „Netzwerk“ (S. 110) im Menü „Information“ können Sie prüfen, ob Eingangsquelle auszuwählen.
  • Seite 70 ■ ■ Durchsuchen-Bildschirm Wiedergabe-Bildschirm HDMI HDMI V-AUX V-AUX AUDIO AUDIO TUNER TUNER MAIN MAIN ZONE 2 ZONE 2 SCENE SCENE RADIO RADIO Wiedergabe-Anzeige Wiedergabe-Anzeige PROGRAM PROGRAM MUTE MUTE VOLUME VOLUME Name der Liste Wiedergabe-Informationen Zeigen den Namen des Senders, des Albums, des Titels sowie die Inhaltsliste TOP MENU TOP MENU...
  • Seite 71: Speichern Ihrer Lieblings-Internetradiosender (Lesezeichen)

    Speichern Ihrer Lieblings-Internetradiosender (Lesezeichen) HDMI HDMI Indem Sie Ihre bevorzugten Internetradiosender in den Ordner Begeben Sie im Web-Browser Ihres Computers auf „Lesezeichen“ speichern, erhalten Sie über den V-AUX V-AUX Durchsuchen-Bildschirm schnelleren Zugriff darauf. die vTuner Website (http://yradio.vtuner.com/), und geben Sie die vTuner ID ein. AUDIO AUDIO ■...
  • Seite 72: Wiedergabe Von Musik Mit Airplay

    Wiedergabe von Musik mit AirPlay Mit der Funktion AirPlay können Sie Musik von iTunes / vom iPod über ein Netzwerk am Wiedergabe von Musikinhalten von iTunes/iPod Gerät abspielen. Folgen Sie den unten angegebenen Schritten, um iTunes-/iPod-Musikinhalte am Gerät iTunes abzuspielen. Schalten Sie das Gerät ein, und starten Sie iTunes auf dem Computer oder rufen Sie den Wiedergabebildschirm auf dem iPod auf.
  • Seite 73 Bedienungsmenü Wählen Sie einen Titel und starten Sie die Wiedergabe. Drücken Sie die Cursortaste (r), und verwenden Sie dann die Cursortasten (q/w), um einen Eintrag auszuwählen. Drücken Sie ENTER, HDMI HDMI Das Gerät wählt automatisch „AirPlay“ als Eingangsquelle aus, und um die Auswahl zu bestätigen.
  • Seite 74: Wiedergabe Von Musik In Mehreren Zimmern (Multi-Zone-Funktion)

    Wiedergabe von Musik in mehreren Zimmern (Multi-Zone-Funktion) Mit der Multi-Zone-Funktion können Sie gleichzeitig verschiedene Eingangsquellen in Vorbereiten von Zone2 dem Raum, in dem sich das Gerät befindet (Hauptzone), und in einem anderen Raum wiedergeben (Zone2). Schließen Sie das Gerät an, das in Zone2 verwendet werden soll, am Gerät an. Die Zum Beispiel können Sie im Wohnzimmer (Hauptzone) fernsehen, während eine andere Anschlussmethode hängt davon ab, welcher Verstärker verwendet wird (das Gerät Person im Arbeitszimmer (Zone2) Radio hört.
  • Seite 75: Verwendung Des Integrierten Verstärkers

    ■ ■ Verwendung des integrierten Verstärkers Verwendung eines externen Verstärkers Schließen Sie die in Zone2 aufgestellten Lautsprecher mit Lautsprecherkabeln am Schließen Sie den in Zone2 aufgestellten externen Verstärker (mit Lautstärkeregelung) Gerät an. über ein Stereo-Cinchkabel am Gerät an. Um die Anschlüsse EXTRA SP für Zone2-Lautsprecher zu verwenden, stellen Sie Gerät (Rückseite) „Endstufe Zuord.“...
  • Seite 76: Bedienung Des Geräts Von Zone2 Aus (Fernverbindung)

    Bedienung des Geräts von Zone2 aus (Fernverbindung) Fernverbindungen zwischen Yamaha-Produkten Ein Infrarotsignalsender wird nicht benötigt, wenn Sie Produkte von Yamaha Sie können das Gerät und externe Geräte über die mitgelieferte Fernbedingung von verwenden, die (wie dieses Gerät) Fernverbindungen unterstützen. Sie können Zone2 aus bedienen, wenn Sie einen Infrarotsignalempfänger/-sender an den Buchsen...
  • Seite 77: Steuern Von Geräten In Zone2

    Steuern von Geräten in Zone2 Starten Sie am externen Gerät die Wiedergabe, oder HDMI HDMI wählen Sie einen Radiosender aus. Stellen Sie MAIN/ZONE2 auf „ZONE2“ ein. Einzelheiten zur Wiedergabe finden Sie in der V-AUX V-AUX AV 5–6 Bedienungsanleitung des externen Geräts. AUDIO 1–2 Drücken Sie die Netztaste z (Receiver).
  • Seite 78: Steuerung Des Geräts Über Einen Web-Browser

    • Mit der Smartphone-/Tablet-Anwendung „AV CONTROLLER“ können Sie dieses Gerät über ein iPhone, iPad, iPod touch oder Android-Gerät bedienen. Besuchen Sie die Yamaha Website für • Damit diese Funktion verwendet werden kann, müssen das Gerät und der Computer mit demselben Einzelheiten.
  • Seite 79: Steuerungs-Bildschirm

    ■ ■ Top-Menü-Bildschirm Steuerungs-Bildschirm CONTROL PLAY INFO Ruft den Steuerungs-Bildschirm für die ausgewählte Zone auf. Wählt eine Eingangsquelle oder steuert die Wiedergabe für die ausgewählte Zone. STATUS TOP MENU Schaltet die einzelnen Zonen ein/aus oder zeigt deren Eingangsquelle und Lautstärkeeinstellung Ruft den Top-Menü-Bildschirm auf.
  • Seite 80: Einstellungen-Bildschirm

    ■ Einstellungen-Bildschirm Hinweis • Wenn die Netzwerkeinstellungen geändert werden, müssen Sie eventuell den Browser neu starten oder erneut Zugriff auf das Gerät nehmen. • Stellen Sie bei Benutzung des MAC-Adressenfilters sicher, dass Sie die MAC-Adresse Ihres Netzwerks korrekt angeben. Anderenfalls könnten Ihre Netzwerkgeräte wie PCs und andere externe Geräte keinen Zugang zum Gerät haben.
  • Seite 81: Betrachten Des Aktuellen Status

    Betrachten des aktuellen Status HDMI HDMI V-AUX V-AUX Umschalten der Informationen auf dem Eingangsquellengruppe Eintrag Frontblende-Display AUDIO AUDIO Song (Name des Titels), Artist (Name des Interpreten), Album (Name des Albums), DSP TUNER TUNER Program (Name des Klangmodus’), Audio Decoder MAIN MAIN ZONE 2 ZONE 2...
  • Seite 82: Konfigurieren Der Wiedergabeeinstellungen Für Verschiedene Wiedergabequellen (Menü Optionen)

    Konfigurieren der Wiedergabeeinstellungen für verschiedene Wiedergabequellen (Menü Optionen) Sie können getrennte Wiedergabeeinstellungen für verschiedene Wiedergabequellen Einträge im Menü Optionen konfigurieren. Dieses Menü steht im Frontblende-Display (oder auf dem Fernsehbildschirm) zur Verfügung, so dass Sie die Einstellungen bequem während der Wiedergabe konfigurieren können. •...
  • Seite 83: Klangregelung (Tone Control)

    ■ Klangregelung (Tone Control) Adaptive DRC (A.DRC) Stellt den Pegel des oberen Frequenzbereichs (Höhen) und des unteren Stellt ein, ob der Dynamikumfang (zwischen Maximal- und Minimalpegel) in Frequenzbereichs (Bässe) des Klangs ein. Verbindung mit dem Lautstärkepegel automatisch geregelt wird. Die Einstellung „Ein“...
  • Seite 84: Eingangseinstellungen (Input Settings)

    ■ Einstellbereich Videobearbeitung (Video Process.) 0 bis 5 (je größer der Wert, desto höher die Position) Aktiviert/deaktiviert die in „Verarbeitung“ (S. 100) im Menü „Setup“ konfigurierten Einstellungen für die Videosignalverarbeitung (Auflösung und Seitenverhältnis). Einstellungen Direkt (Direct) Deaktiviert die Verarbeitung von Videosignalen. Idealposition Verarbeitung (Processing) Aktiviert die Verarbeitung von Videosignalen.
  • Seite 85: Konfigurationen

    KONFIGURATIONEN Konfigurieren von Eingangsquellen Verwenden Sie die Cursortasten (q/w) zur Auswahl eines Eintrags, und drücken Sie ENTER. (Menü Eingang) Sie können die Einstellungen für die Eingangsquellen mit Hilfe des Fernsehbildschirms ändern. Drücken Sie ON SCREEN. Verwenden Sie die Cursortasten zur Auswahl von „Eingang“, und drücken Sie ENTER.
  • Seite 86: Umbenennen/Icon Auswahl

    ■ ■ Umbenennen/Icon Auswahl Audio-Eingang Ändert den Namen und das Symbol der Eingangsquelle, die auf dem Kombiniert die Videobuchse der gewählten Eingangsquelle mit Audiobuchsen anderer Frontblende-Display oder dem Fernsehbildschirm angezeigt werden. Eingangsquellen. Verwenden Sie diese Funktion beispielsweise in folgenden Fällen. •...
  • Seite 87: Lautstärkekopplung

    ■ Lautstärkekopplung Konfigurieren der Funktion SCENE (Menü Szene) Aktiviert/Deaktiviert die Lautstärkeregelung von iTunes/iPod über AirPlay. Sie können die Einstellungen der Funktion SCENE (S. 47) über den Fernsehbildschirm Eingangsquellen ändern. AirPlay Einstellungen Drücken Sie ON SCREEN. Aktiviert/Deaktiviert die Lautstärkeregelung von iTunes/iPod. Verwenden Sie die Cursortasten zur Auswahl von „Szene“, und Aktiviert die Lautstärkeregelung von iTunes/iPod im beschränkten Bereich Eingeschränkt...
  • Seite 88: Einträge Im Menü Szene

    ■ Laden Verwenden Sie die Cursortasten (q/w) zur Auswahl eines Eintrags, Lädt die für die ausgewählte Szene gespeicherten Einstellungen. und drücken Sie ENTER. Wählen Sie „DETAIL“, um die SCENE-Wiedergabekopplung zu konfigurieren oder die Szenenzuweisungen zu betrachten. Gerätesteuer. Ruft eine ausgewählte Szene ab und startet deren Wiedergabe auf einem externen Gerät, das über HDMI am Gerät angeschlossen ist.
  • Seite 89: Konfigurieren Von Klangprogrammen/Surround-Dekodern

    ■ Umbenennen/Icon Auswahl Konfigurieren von Klangprogrammen/ Ändert den Namen und das Symbol der Szene, die auf dem Frontblende-Display oder Surround-Dekodern (Menü Klangprogramm) dem Fernsehbildschirm angezeigt werden. ■ Vorgehensweise für das Setup Sie können die Einstellungen des Klangprogramms mit Hilfe des Fernsehbildschirms ändern.
  • Seite 90: Einträge Im Menü Klangprogramm

    Einträge im Menü Klangprogramm Verwenden Sie die Cursortasten (q/w) zur Auswahl eines Eintrags, und drücken Sie ENTER. • Die verfügbaren Einträge hängen vom gewählten Klangprogramm oder Surround-Dekoder ab. • Die Vorgabeeinstellungen sind unterstrichen. ■ Einstellungen für Klangprogramme Eintrag Funktion Einstellungen bPro Logic*, bPLIIx Movie (bPLII Movie), bPLIIx Music* (bPLII Music*),...
  • Seite 91: Einstellungen Für Dekoder

    ■ Einstellungen für Dekoder Eintrag Funktion Einstellungen Die folgenden Einträge sind verfügbar, wenn Sie „Dekodertyp“ bei „SURROUND 1,0 s bis 5,0 s Stellt die Abklingzeit des hinteren Höher, um den Nachhall zu DECODER“ auf „bPLIIx Music“ oder „Neo:6 Music“ einstellen. Nachhallzeit Hallklangs ein.
  • Seite 92: Konfigurieren Verschiedener Funktionen (Menü Setup)

    Konfigurieren verschiedener Funktionen Verwenden Sie die Cursortasten (q/w) zur Auswahl eines Eintrags, und drücken Sie ENTER. (Menü Setup) Sie können die verschiedenen Funktionen des Geräts mit Hilfe des auf dem Fernsehbildschirm angezeigten Menüs konfigurieren. Drücken Sie ON SCREEN. Verwenden Sie die Cursortasten zur Auswahl von „Setup“, und drücken Sie ENTER.
  • Seite 93: Einträge Im Menü Setup

    Einträge im Menü Setup Menü Eintrag Funktion Seite Automatisches Setup Optimiert automatisch die Lautsprechereinstellungen (YPAO). Endstufe Zuord. Wählt ein Lautsprechersystem aus. Front Wählt die Größe der Front-Lautsprecher. Wählt aus, ob ein Center-Lautsprecher angeschlossen ist, sowie dessen Größe. Center Surround Wählt aus, ob Surround-Lautsprecher angeschlossen sind, sowie deren Größe. Surround Back Wählt aus, ob hintere Surround-Lautsprecher angeschlossen sind, sowie deren Größe.
  • Seite 94 Menü Eintrag Funktion Seite Aktiviert/deaktiviert die HDMI-Steuerung. Sie können auch die betreffenden Einstellungen konfigurieren (wie ARC HDMI-Einstellung und Fernsehton-Eingang). HDMI Audio Ausgang Wählt ein Gerät für die Audioausgabe aus. Wählt aus, ob (über die HDMI-Buchsen zugeführte) Video-/Audiosignale an den Fernseher ausgegeben werden Standby Durchleitung sollen, wenn sich das Gerät im Bereitschaftsmodus befindet.
  • Seite 95: Lautsprecher (Manuelles Setup)

    Lautsprecher (Manuelles Setup) Front Wählt die Größe der Front-Lautsprecher. Konfiguriert die Lautsprechereinstellungen manuell. Einstellungen Wählen Sie diese Option für große Lautsprecher. Groß Die Front-Lautsprecher liefern alle Frequenzkomponenten der • Die Vorgabeeinstellungen sind unterstrichen. Tonausgabe der Front-Kanäle. Wählen Sie diese Option für kleine Lautsprecher. Klein Der Subwoofer gibt dann tieffrequente Anteile der Front-Kanäle wieder (konfigurierbar in „Übernahm.
  • Seite 96: Surround Back L/R

    Surround Back Subwoofer Wählt aus, ob hintere Surround-Lautsprecher angeschlossen sind, sowie deren Größen. Wählt aus, ob ein Subwoofer angeschlossen ist, sowie dessen Phase. Einstellungen Einstellungen Wählen Sie diese Option, wenn ein Subwoofer angeschlossen ist (Phase Wählen Sie diese Option, wenn ein großer Lautsprecher Normal nicht invertiert).
  • Seite 97 ■ ■ Abstand Manuelle Equalizer-Einstellung Stellt den Abstand zwischen den einzelnen Lautsprechern und der Hörposition ein, Stellen Sie „Param. EQ“ auf „Manuell“, und drücken Sie ENTER. damit der Ton von den Lautsprechern gleichzeitig die Hörposition erreicht. Wählen Sie Drücken Sie erneut ENTER, um den Bildschirm zur Bearbeitung des Namens zunächst die Entfernungseinheit aus: „Meter“...
  • Seite 98: Ton

    ■ Testton Aktiviert/deaktiviert die Testton-Ausgabe. Die Testton-Ausgabe hilft Ihnen, die Konfiguriert die Einstellungen für die Audioausgabe. Lautsprecherbalance oder den Equalizer einzustellen, während Sie die Wirkung der Einstellungen prüfen. Einstellungen Es werden keine Testtöne ausgegeben. Gibt beim Einstellen von Lautsprecherbalance oder Equalizer automatisch Testtöne aus.
  • Seite 99: Maximale Lautstärke

    ■ Adaptive DSP Level Anpassung Wählt aus, ob der CINEMA DSP-Effektanteil automatisch mit eingestellt wird, wenn die Stellt die Verzögerung zwischen der Video- und Audioausgabe manuell ein, wenn Lautstärke verändert wird. „Auswahl Automatisch/Manuell“ auf „Manuell“ gestellt ist. Sie können den Einstellungen Zeitversatz der Audioausgabe feineinstellen, wenn „Auswahl Automatisch/Manuell“...
  • Seite 100: Bild

    Bild Seitenverhältnis Wählt ein Seitenverhältnis für die Ausgabe von HDMI-Videosignalen aus, wenn Konfiguriert die Einstellungen für die Bildausgabe. „Videomodus“ auf „Verarbeitung“ gestellt ist. Einstellungen Unverändert Das Seitenverhältnis wird nicht automatisch umgewandelt. 4:3-Videosignale werden von einem 16:9-Fernsehgerät mit schwarzen 16:9 Normal Streifen zu beiden Seiten des Bildschirms dargestellt.
  • Seite 101: Hdmi

    HDMI Aktiviert/deaktiviert ARC (S. 130), wenn „HDMI-Einstellung“ auf „Ein“ gestellt ist. Konfiguriert die HDMI-Einstellungen. Einstellungen Deaktiviert ARC. Aktiviert ARC. • Sie brauchen diese Einstellung nicht manuell zu ändern. Falls die am Gerät angeschlossenen Lautsprecher Störgeräusche erzeugen, weil der über ARC zugeführte Fernsehton vom Gerät nicht unterstützt wird, stellen Sie „ARC“...
  • Seite 102: Standby Durchleitung

    ■ Audio Ausgang Netzwerk Wählt ein Gerät für die Audioausgabe aus. Konfiguriert die Netzwerkeinstellungen. • Diese Einstellung ist nur verfügbar, wenn „HDMI-Einstellung“ auf „Aus“ gestellt ist. Verstärker Aktiviert/deaktiviert die Audioausgabe über die am Gerät angeschlossenen Lautsprecher. Einstellungen Deaktiviert die Audioausgabe über die Lautsprecher. Aktiviert die Audioausgabe über die Lautsprecher.
  • Seite 103 ■ ■ Manuelle Netzwerkeinstellungen MAC Adresse Filter Setzt einen MAC-Adressenfilter, um den Zugriff anderer Netzwerkgeräte auf das Gerät Stellen Sie „DHCP“ auf „Aus“ ein. zu beschränken. Verwenden Sie die Cursortasten (q/w) zur Auswahl eines Parametertyps, und drücken Sie ENTER. Filter IP Adresse Legt eine IP-Adresse fest.
  • Seite 104: Multi-Zone

    ■ Netzwerkname Multi-Zone Bearbeitet den Netzwerknamen (den Gerätenamen im Netzwerk), der bei anderen Konfiguriert die Mehrzoneneinstellungen. Geräten im Netzwerk angezeigt wird. ■ Vorgehensweise Drücken Sie ENTER, um den Bildschirm zur Bearbeitung des Namens aufzurufen. Verwenden Sie die Cursortasten und ENTER zum Umbenennen, und wählen Sie „EINGABE“, um den Eintrag zu bestätigen.
  • Seite 105: Funktion

    ■ Zone2 Ein Funktion Konfiguriert die Einstellungen für Zone2. Konfiguriert die Funktionen, welche die Bedienung des Geräts erleichtern. Maximale Lautstärke Stellt die maximale Lautstärke von Zone2 ein, um übermäßige Lautstärken zu verhindern. Einstellbereich -30,0 dB bis +15,0 dB (in Schritten von 5,0 dB), +16,5 dB •...
  • Seite 106: Trigger-Ausgang

    Einstellungen Stromvers.-Modus Bricht die Übertragung des elektronischen Signals ab, wenn Sie auf Wählt aus, wie das an der Buchse DC OUT angeschlossene Yamaha-AV-Zubehör die bei dieser Option festgelegte Eingangsquelle umschalten. mit Strom versorgt wird. Überträgt das elektronische Signal, wenn Sie auf die bei dieser...
  • Seite 107: Eco

    ■ Speicherschutz Verhindert versehentliche Änderungen an den Einstellungen. Konfiguriert die Einstellungen für die Stromversorgung. Einstellungen Die Einstellungen werden nicht geschützt. Aktiv Die Einstellungen werden geschützt, bis „Aus“ ausgewählt wird. • Wenn „Speicherschutz“ auf „Aktiv“ eingestellt ist, wird das folgende Symbol (o) auf dem Menübildschirm angezeigt.
  • Seite 108: Sprache

    ■ ECO-Modus Sprache Aktiviert/Deaktiviert den ECO-Modus (Energiesparmodus). Wählt eine Sprache für die Bildschirmmenüs aus. Wenn der ECO-Modus aktiviert ist, können Sie den Stromverbrauch des Geräts verringern. Einstellungen Deaktiviert den ECO-Modus. Aktiviert den ECO-Modus. • Die neue Einstellung wird erst nach dem Neustart des Geräts wirksam. •...
  • Seite 109: Ablesen Von Informationen Über Das Gerät (Menü Information)

    Arten von Informationen Ablesen von Informationen über das Gerät (Menü Information) ■ Audiosignal Sie können Informationen über das Gerät am Fernsehbildschirm betrachten. Zum Anzeigen von Informationen über das aktuelle Audiosignal. Format Audioformat des Eingangssignals Drücken Sie ON SCREEN. Die Anzahl der Quellkanäle im Eingangssignal (Front/Surround/LFE) Verwenden Sie die Cursortasten zur Auswahl von „Information“, und Kanäle...
  • Seite 110 ■ ■ Netzwerk System Zeigt die Netzwerkinformationen des Geräts an. Zeigt die Systeminformationen des Geräts an. (Mit kabelgebundener oder Drahtlos [Wi-Fi]-Netzwerkverbindung) Fernbedienungs-ID Fernbedienungs-ID des Geräts (S. 111) TV-Format Videosignaltyp des Geräts (S. 112) IP Adresse IP-Adresse Lautsprecherimped. Lautsprecherimpedanz-Einstellung des Geräts (S. 111) Subnetzmaske Teilnetzmaske (nur Modell für Asien)
  • Seite 111: Konfigurieren Der Systemeinstellungen (Menü Advanced Setup)

    Ändern Sie die Fernbedienungs-ID des Geräts so, dass sie der ID der Fernbedienung schalten, und schalten Sie es dann wieder ein. entspricht (Grundeinstellung: ID1). Wenn Sie mehrere Yamaha AV-Receiver einsetzen, Die neuen Einstellungen sind nun wirksam. können Sie jeder Fernbedienung eine eindeutige Fernbedienungs-ID für den zugehörigen Receiver zuweisen.
  • Seite 112: Ändern Der Einstellung Für Die Fm-/Am-Frequenzschrittweite (Tu)

    Ändern der Einstellung für die Aufheben der Begrenzung für FM-/AM-Frequenzschrittweite (TU) HDMI-Video-Ausgangssignale (MON.CHK) (nur Modell für Asien) MON.CHK••••YES TU••••FM50/AM9 Das Gerät erkennt automatisch die von einem an der Buchse HDMI OUT angeschlossenen Fernseher unterstützten Auflösungen. Ändern Sie die Einstellung des Geräts für die Frequenzschrittweite der FM-/AM-Frequenzabstimmung je nach Ihrem Land oder Ihrer Region.
  • Seite 113: Aktualisieren Der Firmware (Update)

    UPDATE•••••USB Es wird je nach Bedarf neue Firmware mit zusätzlichen Funktionen oder Produktverbesserungen veröffentlicht. Updates können von der Yamaha Website heruntergeladen werden. Wenn das Gerät mit dem Internet verbunden ist, können Sie die Firmware über das Netzwerk herunterladen. Einzelheiten hierzu finden Sie in den mit Updates bereitgestellten Informationen.
  • Seite 114: Aktualisieren Der Firmware Des Geräts Über Das Netzwerk

    In diesem Fall können Sie die Firmware auch von Drücken von ENTER im Bildschirm „System“ aktualisieren. einem USB-Speichergerät aus aktualisieren (S. 113). TOP MENU TOP MENU POP-UP/MENU POP-UP/MENU • Für Einzelheiten zur Aktualisierung besuchen Sie die Yamaha Website. OPTION OPTION SCREEN SCREEN Cursortasten ENTER...
  • Seite 115: Anhang

    Produkt von Yamaha... können auch die Anfangslautstärke für Zone2 einstellen (S. 105). Wenn Sie mehrere Produkte von Yamaha verwenden, kann die mitgelieferte Fernbedienung auch mit anderen Produkten von Yamaha funktionieren, oder andere Beim Umschalten zwischen Eingangsquellen kommt es zu Fernbedienungen können das Gerät fernbedienen.
  • Seite 116: Problembehebung

    Falls das aufgetretene Problem in der nachfolgenden Tabelle nicht aufgeführt ist, oder wenn die nachfolgenden Anweisungen nicht helfen, schalten Sie das Gerät aus, ziehen Sie den Netzstecker, und wenden Sie sich an den nächsten autorisierten Yamaha-Fachhändler oder -Kundendienst. Prüfen Sie zunächst folgende Dinge: a Die Netzkabel von Gerät, Fernseher und Abspielgeräten (wie BD-/DVD-Player) sind sicher an einer Wandsteckdose...
  • Seite 117: Ton

    Problem Ursache Abhilfe Das Gerät befindet sich außerhalb der Reichweite der Betätigen Sie die Fernbedienung innerhalb des Betriebsbereichs (S. 5). Fernbedienung. Die Batterien sind schwach. Ersetzen Sie die Batterien durch neue. Die Bedienung des Geräts per Fernbedienung ist Der Fernbedienungssensor des Geräts ist direktem Sonnenlicht nicht möglich.
  • Seite 118 Problem Ursache Abhilfe Um die Funktion des Subwoofers zu prüfen, verwenden Sie „Testton“ im Menü Die Eingangsquelle enthält keine LFE- oder Tieffrequenzsignale. „Setup“ (S. 98). Führen Sie „Automatisches Setup“ aus (S. 32), oder stellen Sie „Subwoofer“ im Die Subwoofer-Signalausgabe ist ausgeschaltet. Menü...
  • Seite 119: Video

    Video Problem Ursache Abhilfe Am Gerät wurde eine andere Eingangsquelle ausgewählt. Wählen Sie mit einer der Eingangswahltasten die entsprechende Eingangsquelle. Schalten Sie den Eingang am Fernseher um, so dass das Videosignal vom Gerät Am Fernseher wurde eine andere Eingangsquelle ausgewählt. angezeigt wird.
  • Seite 120: Usb Und Netzwerk

    USB und Netzwerk Problem Ursache Abhilfe Das USB-Gerät ist nicht richtig an der Buchse USB Schalten Sie das Gerät aus, schließen Sie Ihr USB-Gerät erneut an und schalten angeschlossen. Sie das Gerät wieder ein. Das Gerät erkennt das USB-Gerät nicht. Das USB-Gerät hat ein anderes Dateisystem als FAT16 oder Verwenden Sie ein USB-Gerät, das im Format FAT16 oder FAT32 formatiert FAT32.
  • Seite 121 Problem Ursache Abhilfe Es kann ein Netzwerkproblem beim Radiosender vorliegen, oder der Dienst ist Der gewählte Internetradiosender ist momentan nicht verfügbar. nicht verfügbar. Probieren Sie, den Sender zu einer anderen Zeit zu hören, oder wählen Sie einen anderen Sender. Einige Internetradiosender senden zu gewissen Tageszeiten Stille. Probieren Sie, Der gewählte Internetradiosender sendet momentan Stille.
  • Seite 122: Fehleranzeigen Im Frontblende-Display

    Lautsprechern an. Internal Error Ein interner Fehler ist aufgetreten. Wenden Sie sich an einen autorisierten Fachhändler oder Kundendienst von Yamaha. MHL Overloaded Ein Überstrom fließt durch das MHL-kompatible mobile Gerät. Schalten Sie das Gerät aus und prüfen Sie die Verbindung zwischen diesem und dem mobilen Gerät.
  • Seite 123: Ideale Anordnung Der Lautsprecher

    Ideale Anordnung der Lautsprecher Verwenden Sie diese Abbildung als Vorschlag. Sie müssen die Lautsprecheranordnung in der Abbildung nicht exakt befolgen. 0,5 bis 1 m 0,5 bis 1 m 1,8 m 1,8 m Leicht einwärts drehen, um Leicht einwärts drehen, um Wandreflektionen zu Wandreflektionen zu reduzieren.
  • Seite 124: Glossar

    Glossar Audio-Informationen DTS Express DTS Express ist ein komprimiertes, digitales Audioformat, das 5.1-Kanal-Audio und eine höhere Kompressionsrate als das von DTS, Inc. entwickelte Format DTS Digital Surround unterstützt. Diese Technologie wurde für Audio-Streaming-Dienste im Internet sowie für eine zweite Audiospur-Ebene auf BD ■...
  • Seite 125: Hdmi- Und Video-Informationen

    Sampling-Frequenz/Quantisierungsbits HDMI- und Video-Informationen Die Sampling-Frequenz und die Quantisierungsbits zeigen die Menge der Informationen an, wenn ein analoges Audiosignal digitalisiert wird. Diese Werte werden wie in folgendem Beispiel angegeben: „48 Component-Video-Signal kHz/24 Bit“. • Sampling-Frequenz Beim Component-Video-Signalsystem wird das Videosignal in das Y-Signal für Luminanz (Helligkeit) und die Die Sampling-Frequenz (Anzahl Signalmessungen pro Sekunde) wird Sampling-Rate oder Signale Pb und Pr für Chrominanz (Farbanteile) zerlegt.
  • Seite 126: Technologien Von Yamaha

    Klang auftreten. Aufgrund eine großen Menge von Messdaten bietet die eigene • Das Gerät unterstützt USB-Massenspeichergeräte (wie Flash-Speicher und tragbare DSP-Technologie CINEMA DSP von Yamaha die audiovisuelle Erfahrung eines Kinosaals in Ihrem Zuhause. Audio-Player) im Format FAT 16 oder FAT 32.
  • Seite 127: Dateiformate

    ■ Dateiformate Über HTC Connect Dieser Receiver unterstützt „HTC Connect“, eine bequeme Art, den gesamten ❑ USB Musikinhalt Ihres HTC Connect-zertifizierten Smartphones zu genießen. • Das Gerät unterstützt die Wiedergabe von Dateien der Formate WAV (nur 1. Das Streamen von Musik mit Hilfe von HTC Connect auf diesem Produkt wurde auf der PCM-Format), MP3, WMA, MPEG-4 AAC, FLAC und ALAC (Apple Lossless Audio Basis von Interoperabilitätsprüfungen im Rahmen des HTC Connect-Programms mit Codec) (nur 1- oder 2-Kanal-Audio).
  • Seite 128: Videosignalfluss

    Videosignalfluss ■ Videoumwandlungstabelle Videosignale, die von einem Videogerät an das Gerät gesendet werden, werden wie unten gezeigt an einen Fernseher ausgegeben. • Unter „Videomodus“ (S. 100) im Menü „Setup“ können Sie die Auflösung und das Bildseitenverhältnis auswählen, das für die Berechnung der Videoausgabe für den HDMI-Ausgang angewendet wird.
  • Seite 129: Informationen Über Hdmi

    (Beispiel) Informationen über HDMI HDMI- HDMI- Einstellung Einstellung HDMI-Einstellung HDMI-Steuerung ermöglicht eine Bedienung externer Geräte über HDMI. Wenn Sie Die Wiedergabe Das Abspielgerät wird startet eingeschaltet und einen Fernseher anschließen, der HDMI-Steuerung über dieses Gerät per HDMI-Kabel dessen Videosignal wird ermöglicht, können Sie Funktionen des Geräts (wie Einschalten, Lautstärkeregelung) Drücken von angezeigt...
  • Seite 130: Audio Return Channel (Arc)

    d Verwenden Sie die Cursortasten (e/r) zur Auswahl von „HDMI“. Audio Return Channel (ARC) Mit ARC kann der TV-Ton über das HDMI-Kabel, welches das Videosignal zum Fernseher überträgt, in das Gerät gespeist werden. Prüfen Sie Folgendes nach dem Konfigurieren der HDMI-Einstellung. Wählen Sie einen TV-Sender mit der Fernbedienung des Fernsehers.
  • Seite 131: Hdmi-Signalkompatibilität

    HDMI-Signalkompatibilität Audiosignale Audiosignaltyp Audiosignalformat Kompatible Medien (Beispiel) 2-Kanal, 32 bis 192 kHz, 2-Kanal-Linear-PCM CD, DVD-Video, DVD-Audio 16/20/24-Bit 8-Kanal, 32 bis 192 kHz, DVD-Audio, BD (Blu-ray Disc), Mehrkanaliges Linear-PCM 16/20/24-Bit HD DVD 2- bis 5.1-Kanal; 2,8224 MHz, SACD 1-Bit Bitstream Dolby Digital, DTS DVD-Video Dolby TrueHD, Dolby Digital Plus, Bitstream...
  • Seite 132: Referenzabbildung (Rückseite)

    Referenzabbildung (Rückseite) TRIGGER OUT WIRELESS 0.1A DC OUT HDMI 1 HDMI 2 HDMI 3 HDMI 4 HDMI 5 NETWORK HDMI OUT (BD/DVD) 0.5A (NET) AC IN EXTRA SP ZONE2/F.PRESENCE REMOTE OPTICAL VIDEO (TV) ANTENNA COMPONENT (RADIO) VIDEO COAXIAL SPEAKERS VIDEO VIDEO FRONT CENTER...
  • Seite 133: Warenzeichen

    „x.v.Color“ ist ein Warenzeichen von Sony Corporation. „Made for iPod“, „Made for iPhone“ und „Made for iPad“ bedeuten, dass „SILENT CINEMA“ ist ein Warenzeichen von Yamaha Corporation. ein elektronisches Zubehör speziell konstruiert ist, sodass es entsprechend mit einem iPod, iPhone oder iPad verbunden werden kann, und vom DLNA™...
  • Seite 134: Technische Daten

    Technische Daten Eingangsbuchsen Sonstige Buchsen • Audio analog • YPAO MIC x 1 • Video-Format (Repeater-Modus) Audio x 4 (AV 5–6, AUDIO 1–2) - VGA • REMOTE IN x 1 - 480i/60 Hz • Digital Audio (Unterstützte Frequenzen: 32 kHz bis 96 kHz) •...
  • Seite 135 • WiFi-Funktion • Nennausgangsleistung (1 Kanal betrieben) • Signal-Rauschabstand (IHF-A-Schaltung) (1 kHz, 0,9% THD, 8 ) - Unterstützt WPS über PIN Methode und AV 5 usw. (Pure Direct) (Eingang 1 k kurzgeschlossen, Push-Button-Methode Front L/R ..............125 W/Kan. Lautsprecher-Ausgang) - Unterstützt direkte Verbindung mit Mobilgerät Center..............
  • Seite 136: [Modelle Für Usa Und Kanada]

    FM-Sektion • Leistungsaufnahme im Bereitschaftsmodus HDMI-Einstellung Aus, Standby Durchleitung Aus • Abstimmbereich ................0,1 W (typisch) [Modelle für USA und Kanada] ....87,5 bis 107,9 MHz HDMI-Einstellung Ein, Standby Durchleitung Ein (ohne Signal) [Modell für Asien] ..87,5/87,50 MHz bis 108,0/108,00 MHz ................1,9 W (typisch) [Andere Modelle]......
  • Seite 137: Index

    Index Symbole ARC (Audio Return Channel) CINEMA DSP 3D-Mod. ARC (HDMI-Einstellung, Setup-Menü) CINEMA DSP 3D-Modus (Ton, Setup-Menü) Ausrufezeichen (!) Audio Ausgang (HDMI, Setup-Menü) CLASSICAL (Klangprogramm-Unterkategorie) Schlosssymbol (o) Audio Decoder (Informationen auf Clock Time (Radio Data System) Ziffern Frontblende-Display) Compressed Music Enhancer 16:9 Normal (Seitenverhältnis, Setup-Menü) Audio Return Channel (ARC) 2.1-Kanal-System...
  • Seite 138 Drahtlos (Wi-Fi) Firmware aktualisieren (USB) (Netzwerkverbindung, Setup-Menü) Firmware-Version (System, Information-Menü) In.Trim (Eingangseinstellungen, Optionen-Menü) Drama (Klangprogramm) Firmware-Version prüfen Informationen umschalten (Frontblende-Display) DSD (Direct Stream Digital) FM-/AM-Sender abstimmen Information-Menü DSP Program (Informationen auf FM-Modus (Optionen-Menü) Informationsanzeige (Frontblende-Display) Frontblende-Display) FM-Radio (UKW) hören INIT (Menü ADVANCED SETUP) DSP-Pegel (Klangprogramm-Menü) Format (Audiosignal, Information-Menü) Input (Informationen auf Frontblende-Display)
  • Seite 139 Lautsprecherimpedanz-Einstellung Lautstärkekopplung (Eingang-Menü) Nachhallpegel (Klangprogramm-Menü) Q-Faktor Lebendigkeit (Klangprogramm-Menü) Nachhallverzögerung (Klangprogramm-Menü) Left / Right Balance (Klangprogramm-Menü) Nachhallzeit (Klangprogramm-Menü) Radio Data System, Abstimmung per Lesezeichen Aus (Internetradio, Optionen-Menü) NAS (Network Attached Storage) Radio Data System-Informationen Lesezeichen Ein (Internetradio, Optionen-Menü) NAS-Inhalte wiedergeben Radio Text (Radio Data System) LFE (Low Frequency Effects) Network Attached Storage (NAS) Radiofrequenz (UKW/MW)
  • Seite 140 WPS-Taste (Drahtlos (Wi-Fi), Setup-Menü) Surround Back Lebendigkeit (Klangprogramm-Menü) V.Out (Eingangseinstellungen, Optionen-Menü) Surround Back Raumgröße Verkabelung (YPAO-Messergebnisse) Yamaha Parametric room Acoustic Optimizer (YPAO) (Klangprogramm-Menü) Verkehrsfunk (FM-Radio, Optionen-Menü) YPAO (Yamaha Parametric room Acoustic Optimizer) Surround Lebendigkeit (Klangprogramm-Menü) Verkehrsinformationen (Radio Data System) YPAO Vol. (YPAO-Volume, Optionen-Menü) Surround Raumgröße (Klangprogramm-Menü)
  • Seite 141 © 2014 Yamaha Corporation YG103A0/DE1...

Inhaltsverzeichnis
