Audioplatine
Dell™ Studio XPS™ 1640 Service-Handbuch
Entfernen der Audioplatine
Einbauen der Audioplatine
VORSICHT:
Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen
Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur
Richtlinienkonformität unter www.dell.com/regulatory_compliance.
HINWEIS:
Um elektrostatische Entladungen zu vermeiden, erden Sie sich mittels eines Erdungsarmbandes oder durch regelmäßiges Berühren einer
nicht lackierten Metallfläche am Computer (beispielsweise an der Geräterückseite).
HINWEIS:
Reparaturen am Computer sollten nur von einem zertifizierten Servicetechniker ausgeführt werden. Schäden durch nicht von Dell™
genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt.
HINWEIS:
Um Schäden an der Systemplatine zu vermeiden, entfernen Sie den Hauptakku (siehe Vor Arbeiten im Innern des
Innern des Computers arbeiten.
Entfernen der Audioplatine
1. Befolgen Sie die Anweisungen unter
2. Entfernen Sie die Handballenstütze (siehe Entfernen der Handballenstütze).
3. Trennen Sie das Audioplatinenkabel von den Anschlüssen auf der Audioplatine und der Systemplatine.
4. Entfernen Sie die Folienabdeckung der Gerätestatusanzeigen-Platine.
5. Trennen Sie das Audio-Massekabel von den Anschlüssen auf Systemplatine und Audioplatine und entfernen Sie es vom Computersockel.
6. Entfernen Sie die zwei Schrauben, mit denen die Audioplatine befestigt ist.
7. Heben Sie die Audioplatine aus dem Computersockel heraus.

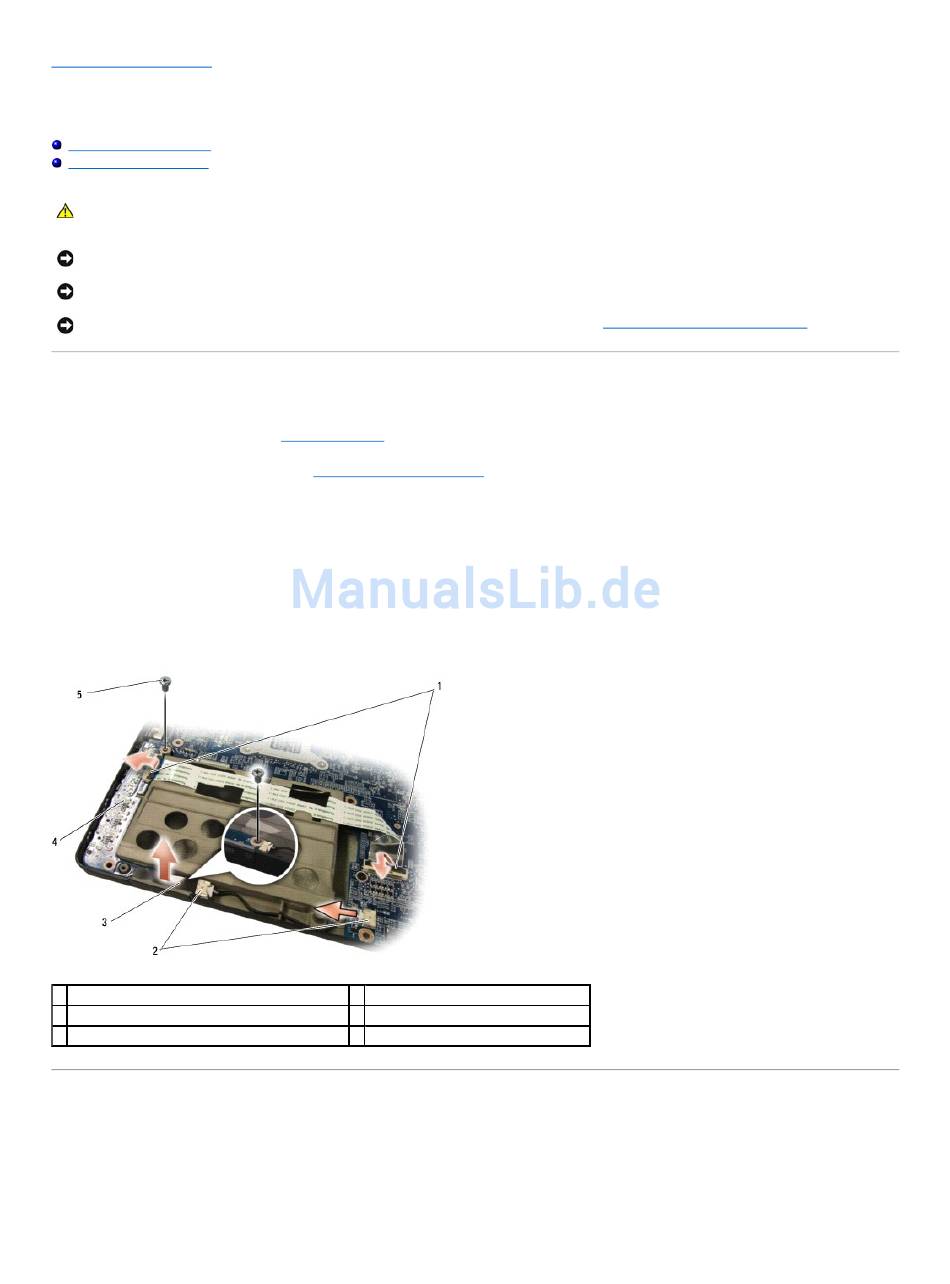

1 Audioplatinen-Kabelanschlüsse (2)
3 Folienabdeckung der Gerätestatusanzeigen-Platine 4 Audioplatine
5 Schrauben (2)
Einbauen der Audioplatine
1. Setzen Sie die Audioplatine in den Computersockel ein.
2. Bringen Sie die zwei Schrauben wieder an, mit denen die Audioplatine befestigt ist.
3. Schließen Sie das Audioplatinenkabel an die Anschlüsse auf Audioplatine und Systemplatine an.
Bevor Sie
beginnen.
2 Audioplatinen-Massekabelanschlüsse (2)
Computers), bevor Sie am
