Netzadapteranschluss
Dell™ Studio XPS™ 1640 Service-Handbuch
Entfernen des Netzadapteranschlusses
Einbauen des Netzadapteranschlusses
VORSICHT:
Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen
Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur
Richtlinienkonformität unter www.dell.com/regulatory_compliance.
HINWEIS:
Um elektrostatische Entladungen zu vermeiden, erden Sie sich mittels eines Erdungsarmbandes oder durch regelmäßiges Berühren einer
nicht lackierten Metallfläche am Computer (beispielsweise an der Geräterückseite).
HINWEIS:
Reparaturen am Computer sollten nur von einem zertifizierten Servicetechniker ausgeführt werden. Schäden durch nicht von Dell™
genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt.
HINWEIS:
Um Schäden an der Systemplatine zu vermeiden, entfernen Sie den Hauptakku (siehe Vor Arbeiten im Innern des
Innern des Computers arbeiten.
Entfernen des Netzadapteranschlusses
1. Befolgen Sie die Anweisungen unter
2. Entfernen Sie die Bildschirmbaugruppe (siehe
3. Entfernen Sie die Systemplatine (siehe
4. Entfernen Sie die Schraube, mit der der Netzadapteranschluss befestigt ist.
5. Entfernen Sie das Netzadapterkabel von der Kabelführung.
6. Heben Sie den Anschluss und das Kabel aus dem Computersockel heraus.

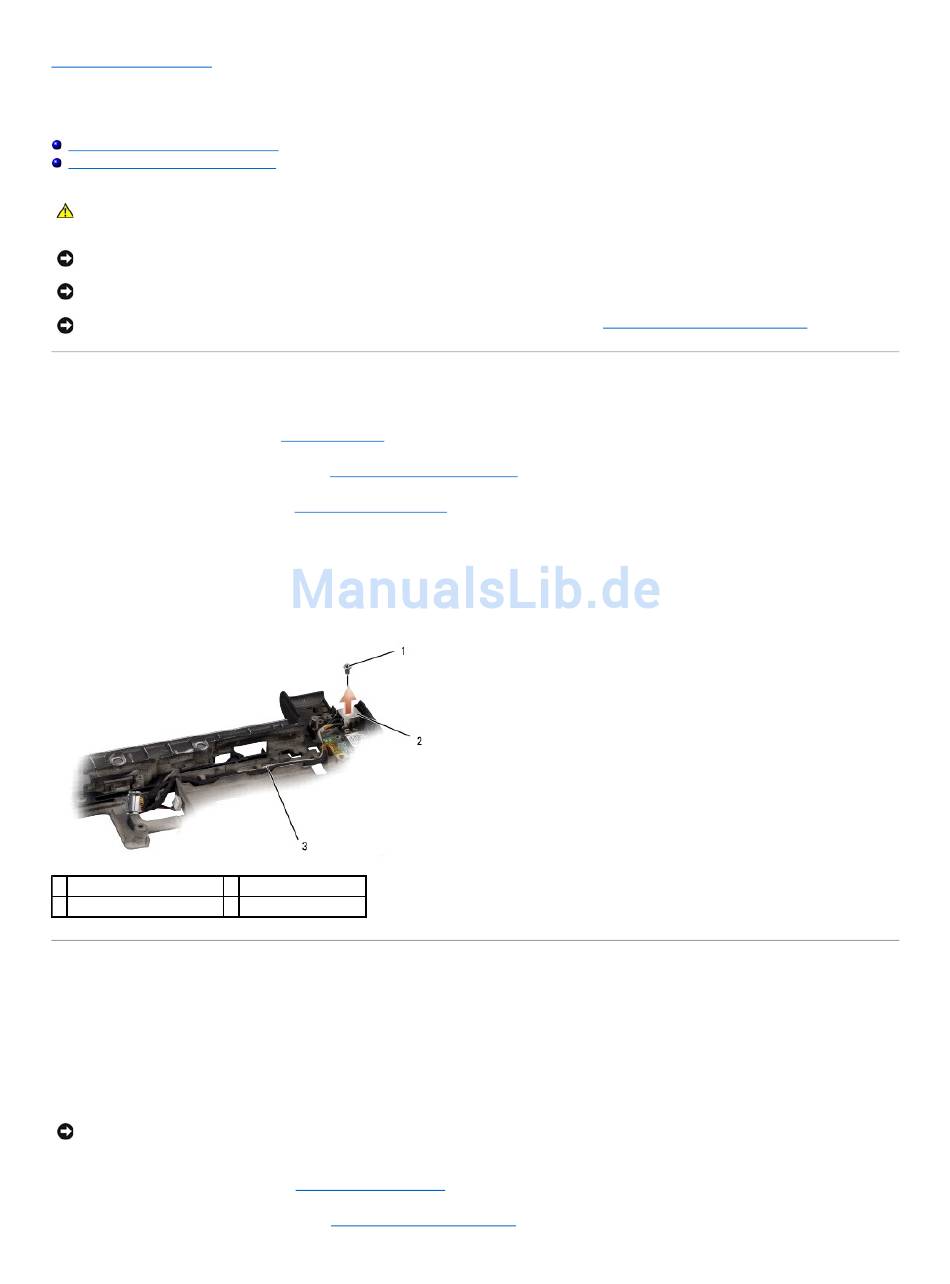

1 Schraube
2 Netzadapteranschluss
3 Netzadapteranschlusskabel
Einbauen des Netzadapteranschlusses
1. Setzen Sie den Netzadapteranschluss in den Computersockel ein.
2. Befestigen Sie die Schraube wieder, mit der der Netzadapteranschluss befestigt wird.
3. Führen Sie das Netzadapterkabel durch die Kabelführung.
HINWEIS:
Befestigen Sie vor dem Einschalten des Computers wieder alle Schrauben und stellen Sie sicher, dass keine verlorengegangenen Schrauben
im Innern des Computers zurückbleiben. Andernfalls kann der Computer beschädigt werden.
4. Bauen Sie die Systemplatine ein (siehe
5. Bauen Sie die Bildschirmbaugruppe ein (siehe
