Wenn die Bildschirmgröße 70 Zoll oder mehr beträgt

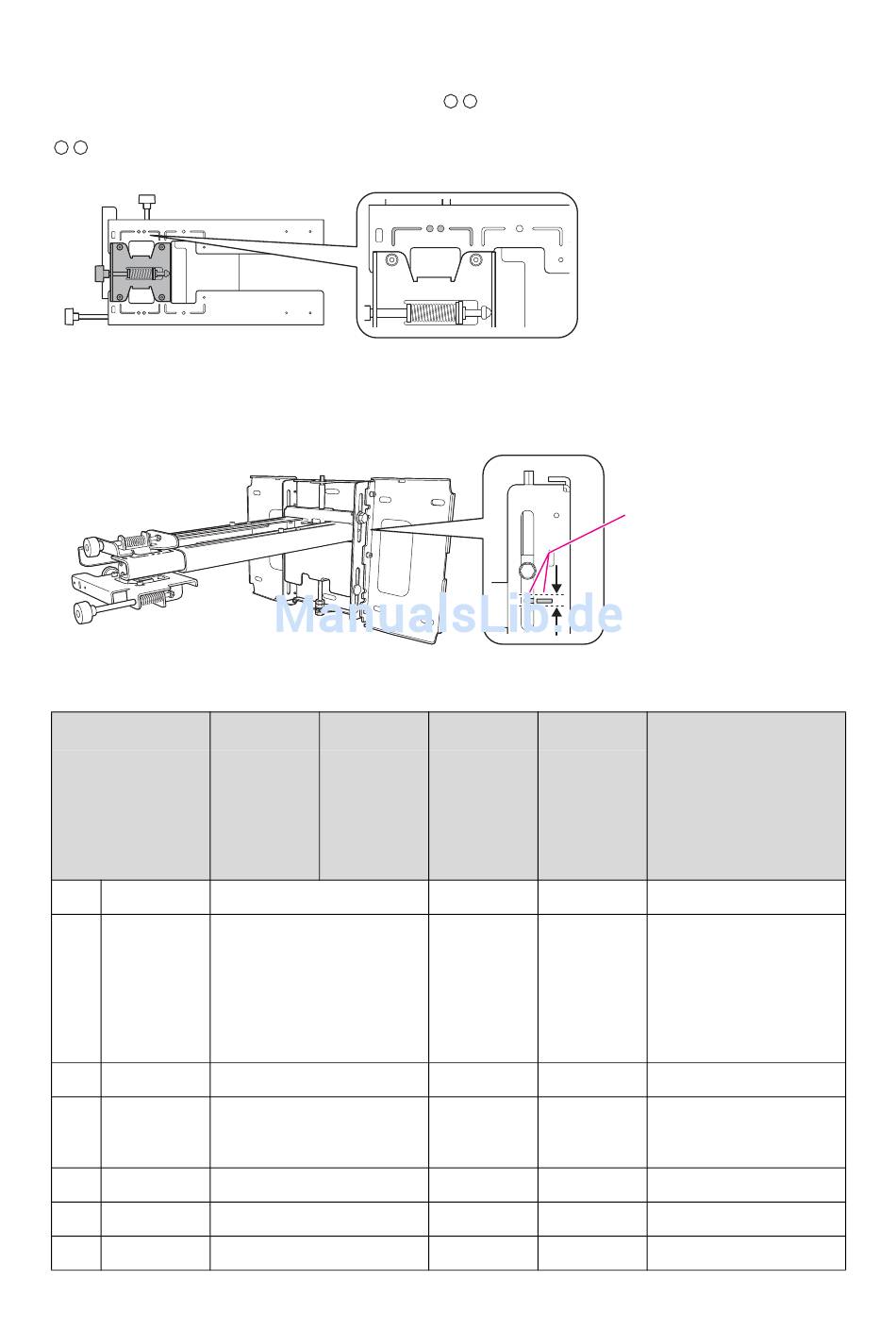

Montieren Sie die 3-Achsen-Einstelleinheit an der mit
In der unteren Tabelle finden Sie die entsprechenden Zahlen, wenn Sie die 3-Achsen-Einstelleinheit an der mit
gekennzeichneten Position montieren. Die Zahlen auf dem Schiebermaß (b) entsprechen dem
Projektionsabstand (a).
Die Entfernung (c) von der Projektionsfläche zur Wandplatte ist die angegebene Zahl, wenn die vertikale
Verschiebung auf die Standardposition eingestellt wird.
Bringen Sie die Nut an der Einstellungsplatte mit der Position der Markierung auf der Wandplatte in
Übereinstimmung.
EB-485Wi/485W/475Wi/475W (Bildformat 4:3)
S
Bildschirmgröße
70"
142,2 x 106,7
77"
156,4 x 117,3
77,5"
157,4 x 118,1
78"
158,5 x 118,9
79"
160,6 x 120,4
80"
162,5 x 121,9
88"
178,9 x 134,1
Die größte Bildschirmgröße beträgt 88".
a
b
Projektions-
Zahlen auf
abstand
dem
Minimum
Schiebermaß
(Fern) bis
Maximum
(Nah)
18,2 - 31,1
23,1 - 31,1
23,5 - 31,1
23,8 - 31,1
24,5 - 31,1
25,2 - 31,1
30,8 - 31,1
gekennzeichneten Position.
c
h
Abstand
Höhe der
zwischen
Projektions-
Projektions-
fläche
fläche und
Wandplatte
22,5
106,7
24,7
117,3
24,8
118,1
25,0
118,9
25,3
120,4
25,6
121,9
28,0
134,1
14
Standardposition
[Einheit: cm]
Interaktive Weißtafel
HitachiCambridge Board77
Hitachi Starboard FX DUO 77
SmartBoard 680
SmartBoard X880
®
INTERWRITE
BOARD 1077
TeamBoard RT
TMWM6250CL/EM
RM Classboard 77.5
PolyVision eno2610
PolyVision TS610
ActivBoard 178
INTERWRITE Dual Board 1279
