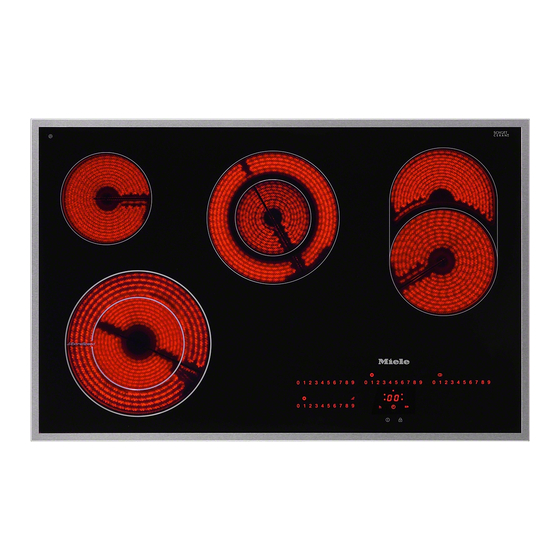

- Seite 1 Montageanweisung Glaskeramik-Kochfelder KM 6224 / KM 6226 KM 6227 / KM 6230 de - DE Lesen Sie unbedingt die Gebrauchs- und Montageanweisung vor Aufstellung - Installation - Inbetriebnahme. Dadurch schützen Sie sich und vermeiden Schäden an Ihrem Gerät. M.-Nr. 09 198 530...
-
Seite 3: Inhaltsverzeichnis
Inhalt Sicherheitshinweise zum Einbau ........4 Rahmen-/ Facettenkochfelder. -
Seite 4: Sicherheitshinweise Zum Einbau
Sicherheitshinweise zum Einbau Es muss sichergestellt werden, dass Das Gerät darf nur von einer die Netzanschlussleitung des Kochfel- qualifizierten des nach dem Einbau nicht mit dem - Fachkraft eingebaut werden, Bodenblech in Berührung kommt und - Elektro-Fachkraft an das Elektro- keinen mechanischen Belastungen netz angeschlossen werden. - Seite 5 Sicherheitshinweise zum Einbau Sicherheitsabstand zu Zwischenbo- Sicherheitsabstand oben Der Einbau eines Zwischenbodens un- ter dem Kochfeld ist nicht erforderlich. Wird unter dem Kochfeld ein Zwischen- boden eingebaut, muss der Abstand zwischen Oberkante Arbeitsplatte und Oberkante Zwischenboden mindestens 110 mm betragen. Zwischen der Hinterkante des Zwi- schenbodens und Schrankrückwand muss für die Durchführung der Netzan-...
- Seite 6 Möbelstück (z. B. Hoch- schrank) oder einer Raumwand: 50 mm = KM 6220 / 6223 KM 6224 70 mm = KM 6226 / 6227 Sehr empfehlenswert! KM 6229 / 6230 c Mindestabstand links vom Arbeits- plattenausschnitt zu einem neben- stehenden Möbelstück (z.
- Seite 7 Sicherheitshinweise zum Einbau Sicherheitsabstand zu Nischenverkleidung Wird eine Nischenverkleidung angebracht, muss ein Mindestabstand zwischen Arbeitsplattenausschnitt und Verkleidung eingehalten werden, da hohe Tempera- turen Materialien verändern oder zerstören können. Bei einer Verkleidung aus brennbarem Material (z. B. Holz) muss der Mindestab- stand e zwischen Arbeitsplattenausschnitt und Nischenverkleidung 50 mm betra- gen.
- Seite 8 Sicherheitshinweise zum Einbau Rahmen-/Facettenkochfelder Geflieste Arbeitsfläche Dichtung zwischen Kochfeld und Ar- beitsplatte Die Fugen a und der schraffierte Be- reich unter der Auflagefläche des Kochfeldes müssen glatt und eben sein, damit das Kochfeld gleichmäßig aufliegt und das Dichtungsband unter Das Dichtungsband unter dem Rand dem Rand des Geräteoberteils eine des Geräteoberteils gewährleistet eine ausreichende Abdichtung zur Arbeits-...
-
Seite 9: Rahmen-/ Facettenkochfelder
Rahmen-/ Facettenkochfelder Einbaumaße KM 6624 a Klemmfedern b vorn c Einbau-Höhe d Einbau-Höhe Kabelausgang e Netzanschlusskasten mit Netzanschlussleitung, L= 1440 mm lang f Kabelbaum, L = 1550 mm g Anschluss Miele|home... -
Seite 10: Km 6226
Rahmen-/ Facettenkochfelder KM 6226 a Klemmfedern b vorn c Einbau-Höhe d Einbau-Höhe Kabelausgang e Netzanschlusskasten mit Netzanschlussleitung, L= 1440 mm lang f Kabelbaum, L = 1550 mm g Anschluss Miele|home... -
Seite 11: Km 6230
Rahmen-/ Facettenkochfelder KM 6230 a Klemmfedern b vorn c Einbau-Höhe d Einbau-Höhe Kabelausgang e Netzanschlusskasten mit Netzanschlussleitung, L= 1440 mm lang f Kabelbaum, L = 1550 mm g Anschluss Miele|home... -
Seite 12: Einbau
Rahmen-/ Facettenkochfelder Einbau Arbeitsplatte aus Holz ^ Versiegeln Sie die Schnittflächen bei Die genauen Positionen der Klemm- Arbeitsplatten aus Holz mit speziel- federn und Sicherungsbleche (nur für lem temperaturbeständigem Lack, Si- Facettenkochfelder) sind im Maßbild likon oder Gießharz, um ein Aufquel- des jeweiligen Kochfeldes angege- len durch Feuchtigkeit zu verhindern. - Seite 13 Rahmen-/ Facettenkochfelder Arbeitsplatte aus Naturstein Zum Einbau wird starkes doppelseiti- ge Klebeband und Silikon benötigt (kein mitgeliefertes Zubehör). ^ Verkleben Sie die seitlichen Ränder und den unteren Rand der Klemmfe- dern und Sicherungsbleche mit Sili- kon. ^ Befestigen Sie die Klemmfedern und die Sicherungsbleche (nur für Facet- tenkochfelder) mit dem Klebeband c.
-
Seite 14: Kochfeld Einsetzen
Rahmen-/ Facettenkochfelder Kochfeld einsetzen ^ Führen Sie die Netzanschlussleitung des Kochfeldes durch den Arbeits- plattenausschnitt nach unten. ^ Legen Sie das Kochfeld lose auf die Klemmfedern. ^ Drücken Sie mit beiden Händen das Gerät am Rand gleichmäßig nach un- ten, bis es deutlich merkbar einrastet. Achten Sie darauf, dass die Dichtung des Gerätes nach dem Einrasten auf der Arbeitsplatte aufliegt, damit die... -
Seite 15: Flächenbündige Kochfelder
Flächenbündige Kochfelder Einbaumaße KM 6227 a vorn Beachten Sie unbedingt die Detail- b Einbau-Höhe zeichnungen für die Ausschnittmaße c Einbau-Höhe Kabelausgang der Naturstein-Arbeitsplatte. d Stufenfräsung e Netzanschlusskasten mit Netzanschlussleitung, L= 1440 mm f Kabelbaum, L = 1550 mm g Anschluss Miele|home... -
Seite 16: Einbau
Flächenbündige Kochfelder Einbau Das Kochfeld wird – in eine entsprechend ausgefräste Ein flächenbündiges Kochfeld ist nur Naturstein-Arbeitsplatte direkt einge- für den Einbau in Naturstein (Granit, setzt. Marmor), Massivholz und geflieste Arbeitsplatten geeignet. – im Ausschnitt von Massivholz, ge- Im Kapitel "Einbaumaße" mit einem fliesten Arbeitsplatten und Glasar- entsprechenden Hinweis gekenn- beitsplatten mit Holzleisten befestigt. -
Seite 17: Arbeitsplattenausschnitt Erstellen Und Kochfeld Einsetzen
Flächenbündige Kochfelder ^ Erstellen Sie den Arbeitsplattenaus- Arbeitsplattenausschnitt er- schnitt gemäß den Abbildungen. stellen und Kochfeld einsetzen Beachten Sie die Sicherheitsabstän- de (siehe Kapitel "Sicherheitshinwei- Arbeitsplatte aus Naturstein se zum Einbau"). ^ Führen Sie die Netzanschlussleitung des Kochfeldes durch den Ausschnitt nach unten. - Seite 18 Flächenbündige Kochfelder ^ Erstellen Sie den Arbeitsplattenaus- Massivholz / geflieste Arbeitsplatte / schnitt gemäß den Abbildungen. Glasarbeitsplatte Beachten Sie die Sicherheitsabstän- de (siehe Kapitel "Sicherheitshinwei- se zum Einbau"). ^ Befestigen Sie die Holzleisten d 7 mm unter der Oberkante der Ar- beitsplatte (siehe Abbildung).
-
Seite 19: Externer Netzanschlusskasten
Externer Netzanschlusskasten Zwischen dem Anschlusskasten und dem Kochfeld sowie einer anderen Wärmequelle (Herd, Backofen usw.) muss Abstand von mind. 150 mm eingehalten werden. Ist unter dem Kochfeld ein Zwi- Der Anschlusskasten kann folgender- schenboden angebracht, darf sich maßen untergebracht werden: der Anschlusskasten keinesfalls zwi- schen Kochfeld und Zwischenboden –... -
Seite 20: Elektroanschluss
In- stallations- und Wartungsarbeiten Die Anschlussmöglichkeiten entneh- oder Reparaturen entstehen. men Sie bitte dem Anschlussschema. Miele kann nicht für Schäden verant- wortlich gemacht werden, die durch Fehlerstromschutzschalter einen installationsseitig fehlenden oder unterbrochenen Schutzleiter Zur Erhöhung der Sicherheit empfiehlt verursacht wurden (z. -
Seite 21: Netzanschlussleitung
Schraubkappen ganz heraus- nehmen. oder: darf nur der spezielle Leitungstyp H 05 VV-F (PVC-isoliert) verwendet wer- – Sicherungs-Schraubautomaten den, der bei Miele oder dem Kunden- Prüfknopf (rot) drücken, bis der dienst erhältlich ist. Mittelknopf (schwarz) heraus- Die Netzanschlussleitung darf nur von springt. -
Seite 22: Anschlussschema
Elektroanschluss Anschlussschema... - Seite 24 Änderungen vorbehalten / 3911 M.-Nr. 09 198 530 / 00...
