7 Varistoren austauschen

7 Varistoren austauschen

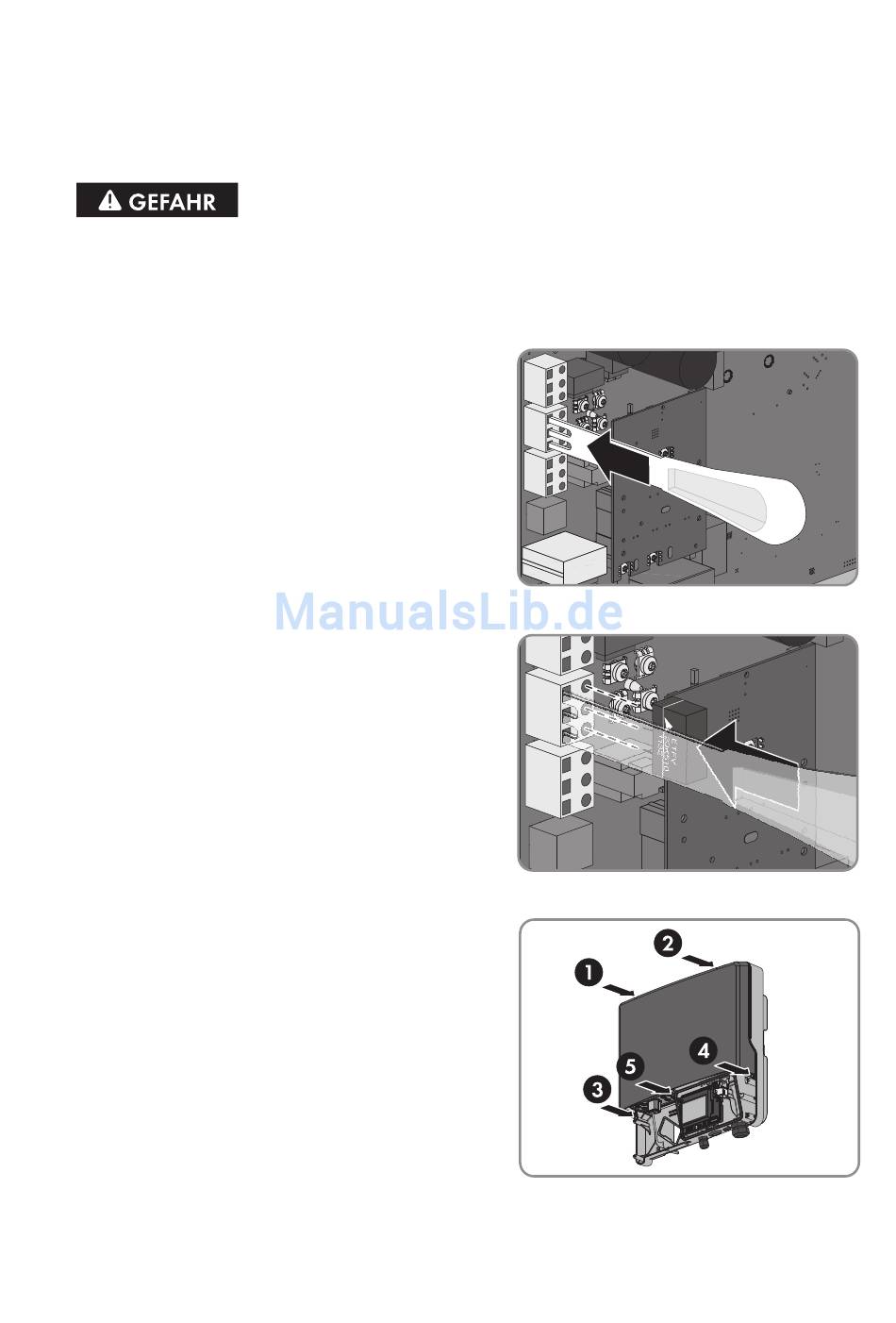

Jeden Varistor nach folgendem Vorgehen austauschen.
Vorgehen:
1.
Lebensgefahr durch hohe Spannungen
• Den Wechselrichter spannungsfrei schalten (siehe Kapitel 2.2, Seite 7).
2. Die Schrauben des oberen Gehäusedeckels mit einem Innensechskant-Schlüssel (SW 4) lösen
und den Gehäusedeckel abnehmen.
3. Einsetzwerkzeug in Klemmkontakte der
Klemmleiste stecken.
4. Varistor aus Klemmleiste herausziehen.
5. Neuen Varistor in Klemmleiste stecken. Dabei
muss die Beschriftung des Varistors nach links
zum Gehäuse zeigen.
6. Einsetzwerkzeug aus Klemmkontakten der Klemmleiste herausziehen.
7. Den oberen Gehäusedeckel mit den 5
Schrauben und Sperrkantscheiben auf das
Gehäuse setzen und mit einem Innensechskant-
Schlüssel (SW 4) in der Reihenfolge 1 bis 5
festdrehen (Drehmoment: 6 Nm ± 0,3 Nm).
Dabei müssen die Zähne der Sperrkantscheiben
zum Gehäusedeckel zeigen.
8. Den Wechselrichter wieder in Betrieb nehmen (siehe Kapitel 8, Seite 27)
