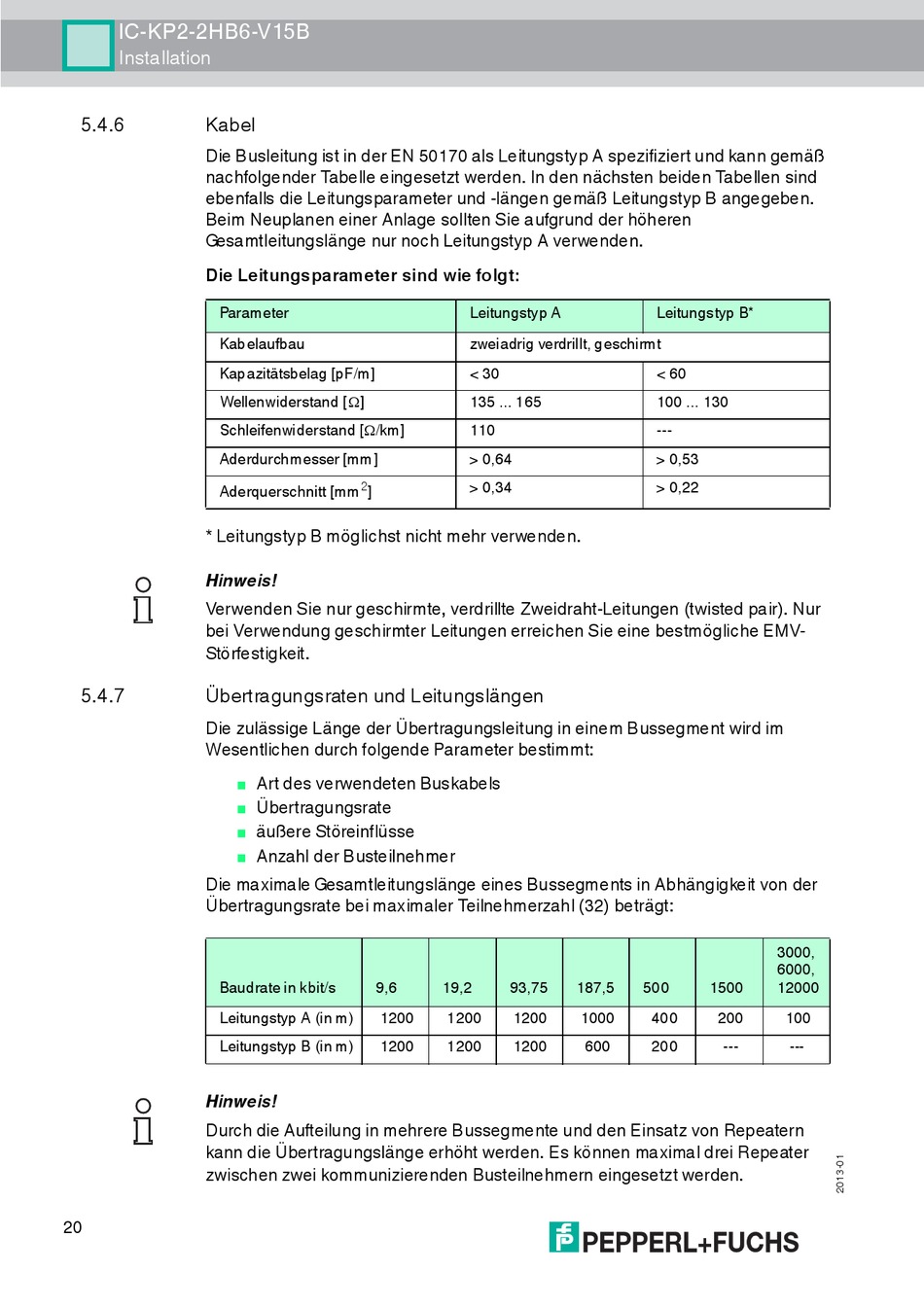

Kabel

Die Busleitung ist in der EN 50170 als Leitungstyp A spezifiziert und kann gemäß
nachfolgender Tabelle eingesetzt werden. In den nächsten beiden Tabellen sind
ebenfalls die Leitungsparameter und -längen gemäß Leitungstyp B angegeben.
Beim Neuplanen einer Anlage sollten Sie aufgrund der höheren
Gesamtleitungslänge nur noch Leitungstyp A verwenden.
Die Leitungsparameter sind wie folgt:
Parameter
Kabelaufbau
Kapazitätsbelag [pF/m]
Wellenwiderstand []
Schleifenwiderstand [/km]
Aderdurchmesser [mm]
Aderquerschnitt [mm
* Leitungstyp B möglichst nicht mehr verwenden.
Hinweis!
Verwenden Sie nur geschirmte, verdrillte Zweidraht-Leitungen (twisted pair). Nur
bei Verwendung geschirmter Leitungen erreichen Sie eine bestmögliche EMV-
Störfestigkeit.
5.4.7 Übertragungsraten und Leitungslängen
Die zulässige Länge der Übertragungsleitung in einem Bussegment wird im
Wesentlichen durch folgende Parameter bestimmt:
■
■
■
■
Die maximale Gesamtleitungslänge eines Bussegments in Abhängigkeit von der
Übertragungsrate bei maximaler Teilnehmerzahl (32) beträgt:
Baudrate in kbit/s
Leitungstyp A (in m)
Leitungstyp B (in m)
Hinweis!
Durch die Aufteilung in mehrere Bussegmente und den Einsatz von Repeatern
kann die Übertragungslänge erhöht werden. Es können maximal drei Repeater
zwischen zwei kommunizierenden Busteilnehmern eingesetzt werden.
20
2
]
Art des verwendeten Buskabels
Übertragungsrate
äußere Störeinflüsse
Anzahl der Busteilnehmer
9,6
1200
1200
Leitungstyp A
zweiadrig verdrillt, geschirmt
< 30
135 ... 165
110
> 0,64
> 0,34
19,2 93,75 187,5
1200 1200 1000
1200 1200 600
Leitungstyp B*
< 60
100 ... 130
---
> 0,53
> 0,22
3000,
6000,
500 1500 12000
400 200 100
200 --- ---
