3. Rauchrohranschluss und
Aufstellung des Kaminofens

3.1 Rauchrohranschluss

Ihr Kaminofen wird nach hinten angeschlos-
sen. Zum Anschluss an den Schornstein sollte
ein Rauchrohr aus 2 mm dickem Stahlblech
verwendet werden.
Alle Verbindungen vom Ofen zum Schornstein
müssen stabil, fest, dicht und spannungsfrei
sein. Achten Sie darauf, daß das Rauchrohr
nicht in den freien Querschnitt des Schorn-
steins hineinragt.
Wir empfehlen die Verwendung eines Mauer-
futters.
Das Rauchrohr muß zum Schornstein leicht
ansteigend, zumindest aber waagerecht ver-
laufen.
Hinweis:
Die für einen rauchgasseitigen
Anschluss erforderlichen Ver-
bindungsstücke sind nicht im
Lieferumfang enthalten.
Achtung!
Bei zu niedrigem, aber auch
bei zu hohem Förderdruck
kann es zu Funktionsstö-
rungen kommen!
Liegen die Abweichungen
gegenüber dem notwendigen
Förderdruck (Pkt. 4) über
25 %, müssen entsprechende
Maßnahmen am Schornstein
vorgenommen werden.
Hinweis:
Entnehmen Sie vor dem
ersten Anheizen bitte alle
Dokumente und Zubehörteile
aus dem Feuerraum und dem
Aschekasten.
Entfernen Sie alle Aufkleber
rückstandsfrei von der Sicht-
scheibe.
3.2 Aufstellung des Kaminofens
Bei der Aufstellung müssen die Brandschutz-
regeln nach FeuVo (Mindestabstände; siehe
Abb. 2) eingehalten werden.
FeuVo („Verordnung über Feuerungsanlagen
und Brennstofflagerung", kurz: Feuerungsver-
ordnung) ist die rechtliche Grundlage für das
Aufstellen und Betreiben von Feuerungsanla-
gen.

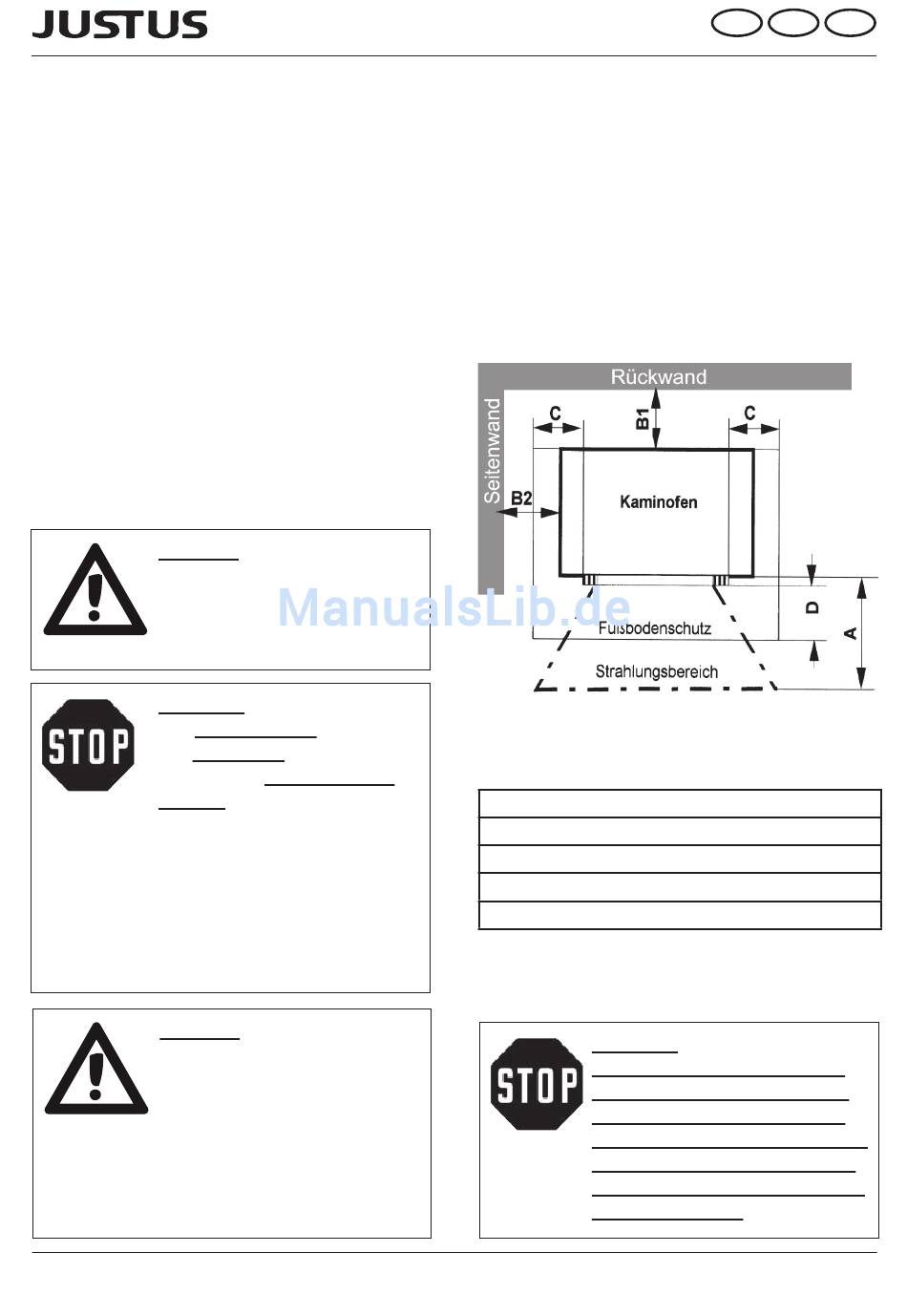

Abb. 2
Nicht zu unterschreitende
Minimalabstände:
A: 80 cm im Strahlungsbereich der Scheibe
B1: 20 cm Wandabstand hinten
B2: 20 cm Wandabstand seitlich
C: 30 cm Bodenschutz seitl. d. Füllöffnung
D: 50 cm Bodenschutz vor der Füllöffnung
Hintere (B1) und seitliche (B2) Mindestabstän-
de sind auch auf dem Typenschild Ihres Ofens
angegeben.
Achtung!
Beachten Sie in jedem Fall
zu Ihrer eigenen Sicherheit
die erforderlichen Mindest-
abstände zu Aufstellwänden,
brennbaren Einrichtungsge-
genständen und zum Schutz
des Fußbodens!
6
D AT CH
